H02B 5/00 — Відкриті підстанції; підстанції з закритим і відкритим обладнанням

Номер патенту: 64229

Опубліковано: 25.10.2011

Автор: Рубинштейн Леонід Петрович

МПК: H02B 5/00, H02B 7/00

Мітки: типу, ктпб, блокова, трансформаторна, підстанція, комплектна

Формула / Реферат:

Комплектна трансформаторна підстанція блокова, що містить основу, на якій установлений каркас, а також пристрій високої напруги, силовий трансформатор і розподільний пристрій низької напруги, яка відрізняється тим, що основа виконана модульною, каркас ззовні обшитий сандвіч-панелями, а всередині підстанція розділена системою перегородок на три закритих відсіки: відсік високої напруги з вакуумним вимикачем, відсік силового трансформатора і...

Номер патенту: 61679

Опубліковано: 25.07.2011

Автори: Дьяченко Віра Вікторівна, Кошеленко Григорій Борисович, Даус Юлія Володимирівна, Авдєєв Ігор Вікторович

МПК: H02B 5/00, H02B 7/00

Мітки: комплексна, система, електропостачання

Формула / Реферат:

Система електропостачання, яка містить джерело живлення, лінії з'єднання, високовольтні розподільні підстанції, трансформаторну підстанцію, до виходів якої підключені електроспоживачі, лінії електропостачання, яка відрізняється тим, що джерело живлення складається з групи вітрогенераторів, які розташовані у місцевості, яка не придатна для сільськогосподарського, промислового або культурно-оздоровного використання та з великим вітровим...

Номер патенту: 56951

Опубліковано: 25.01.2011

Автор: Рубинштейн Леонід Петрович

МПК: H02B 7/00, H02B 5/00

Мітки: компактна, двотрансформаторна, підстанція

Формула / Реферат:

Компактна двотрансформаторна підстанція, що містить сполучені між собою і розташовані в умовно першій секції першу ввідну камеру, першу відвідну камеру, вихід якої сполучений з першим трансформатором відводу, а також розташовані в умовно другій секції другу відвідну камеру, вихід якої сполучений з другим трансформатором відводу, і другу ввідну камеру, яка відрізняється тим, що вона забезпечена транзитно-секційними камерами збірними...

Номер патенту: 47647

Опубліковано: 10.02.2010

Автор: Рубинштейн Леонід Петрович

МПК: H02B 7/00, H02B 5/00

Мітки: компактна, двотрансформаторна, підстанція

Формула / Реферат:

Компактна двотрансформаторна підстанція, що містить сполучені між собою спільною шиною першу ввідну камеру, першу відвідну камеру, вихід якої сполучений з першим трансформатором відводу, транзитну камеру, другу відвідну камеру, вихід якої сполучений з другим трансформатором відводу, і другу ввідну камеру, причому перші ввідна, відвідна і транзитна камери розташовані в умовно першій секції, а другі відвідна і ввідна камери розташовані в...

Номер патенту: 88429

Опубліковано: 12.10.2009

Автори: Дзюбан Віталій Серафимович, Басов Микола Мусійович, Кужель Сергій Вікторович

МПК: H02B 7/00, H02B 5/00

Мітки: трансформаторна, підстанція, вибухозахищена

Формула / Реферат:

1. Вибухозахищена трансформаторна підстанція, що містить вибухозахищені відділення вводів та виводів, трансформатор і оболонку, у якій розташований вказаний трансформатор, яка відрізняється тим, що високовольтний вимикач та усі  апарати і пристрої керування та захисту змонтовані у оболонці єдиного розподільчого пристрою і з'єднані електрично з виводами трансформатора як вищої, так і нижчої напруг, а також з прохідними затисками обох відділень...

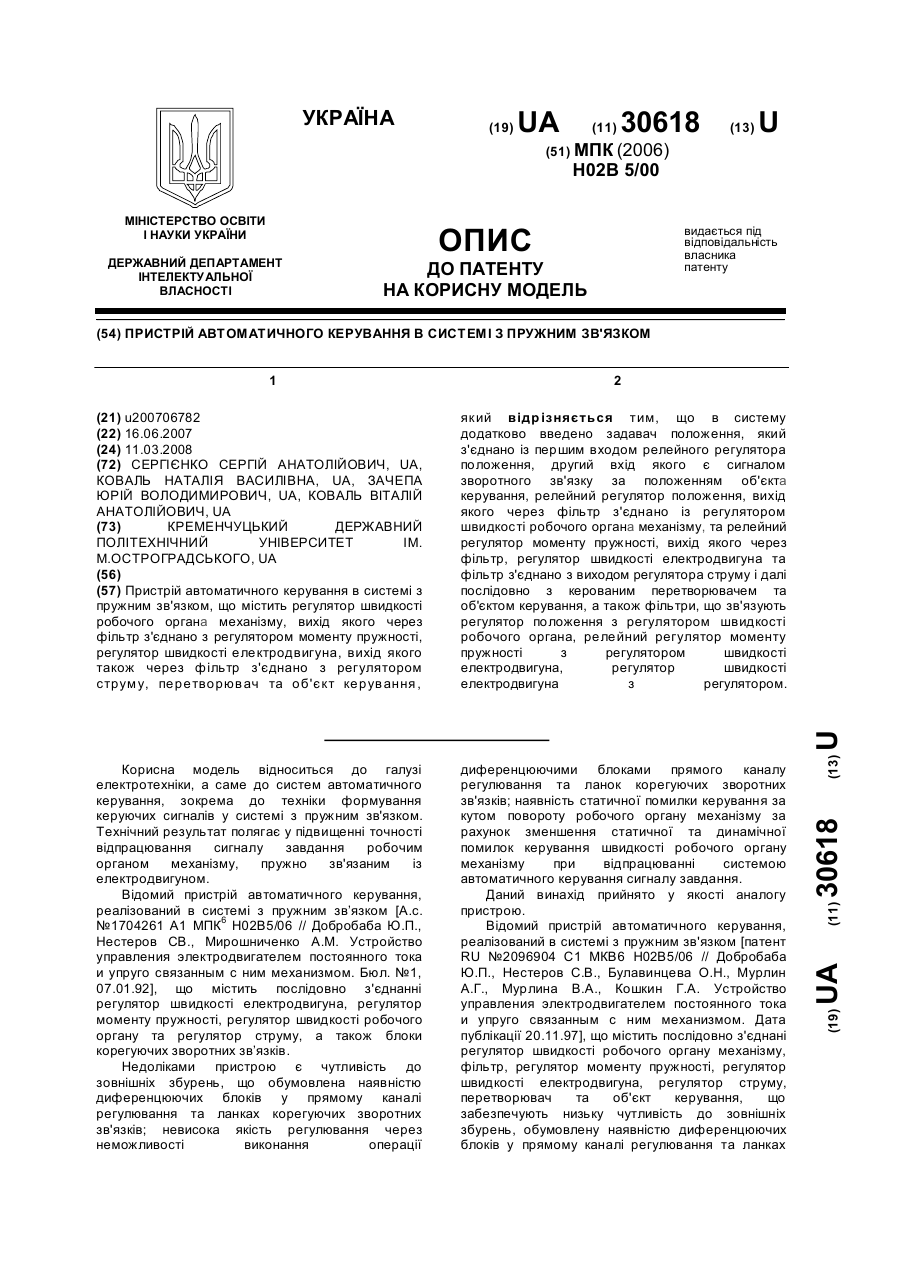

Номер патенту: 30618

Опубліковано: 11.03.2008

Автори: Зачепа Юрій Володимирович, Сергієнко Сергій Анатолійович, Коваль Віталій Анатолійович, Коваль Наталія Василівна

МПК: H02B 5/00

Мітки: системі, пружним, автоматичного, пристрій, керування, зв'язком

Формула / Реферат:

Пристрій автоматичного керування в системі з пружним зв'язком, що містить регулятор швидкості робочого органа механізму, вихід якого через фільтр з'єднано з регулятором моменту пружності, регулятор швидкості електродвигуна, вихід якого також через фільтр з'єднано з регулятором струму, перетворювач та об'єкт керування, який відрізняється тим, що в систему додатково введено задавач положення, який з'єднано із першим входом релейного регулятора...

Номер патенту: 21731

Опубліковано: 15.03.2007

Автори: Ісаулов Володимир Генадійович, Ветушинський Сергій Олександрович, Мороз Олександр Іванович, Степура Олександр Володимирович, Кокорін Дмитро Дмитрович, Комаров Володимир Іванович

МПК: H02B 1/00, A47B 47/00, H02B 5/00 ...

Мітки: виконання, телекомунікаційна, зовнішнього, шафа

Формула / Реферат:

Шафа телекомунікаційна зовнішнього виконання, що містить каркас, утворений профільними вертикальними та горизонтальними елементами, огороджувальні панелі з дверними прорізами та встановленими у них дверима, підлогу, кришку та закріплені усередині на несучих елементах каркаса монтажні рейки з елементами для обпирання блоків обладнання, яка відрізняється тим, що частина шафи під кришкою по ширині шафи виконана ступінчастою, з утворенням на...

Номер патенту: 21933

Опубліковано: 30.04.1998

Автори: Боржковський Леонард Степанович, Удод Євген Іванович, Крижов Гарольд Петрович

МПК: H02B 5/00, H02B 11/00

Мітки: середньої, розподільний, пристрій, напруги, підстанцій, відкритій

Формула / Реферат:

1. Открытое распределительное устройство для подстанций среднего напряжения, содержащее коммутационные аппараты и вспомогательное оборудование, соединенное жесткой или гибкой ошиновкой между собой и с присоединениями в виде воздушных линий электропередачи и сило­вых трансформаторов, отличающееся тем, что содержит ячейки, образованные стойками с изолято­рами, к верхней части которых прикреплена оши­новка, в каждой из ячеек установлен блок с...

Номер патенту: 14933

Опубліковано: 04.03.1997

Автори: Боржковський Леонард Степанович, Крижов Гарольд Петрович, Удод Євген Іванович

МПК: H02B 5/00, H02B 11/00

Мітки: підстанція, компактна

Формула / Реферат:

1. Компактная подстанция, содержащая, по меньшей мере, распределительное устройство высшего напряжения с коммутационной, защитной и измерительной аппаратурой, силовые трансформаторы, распределительное устройство низшего напряжения и площадку обслуживания, отличающаяся тем, что распределительное устройство высшего напряжения содержит портал ошиновки, совмещенный с удвоенной анкерной опорой проходящей воздушной линии электропередачи питающей...
