Ангоб

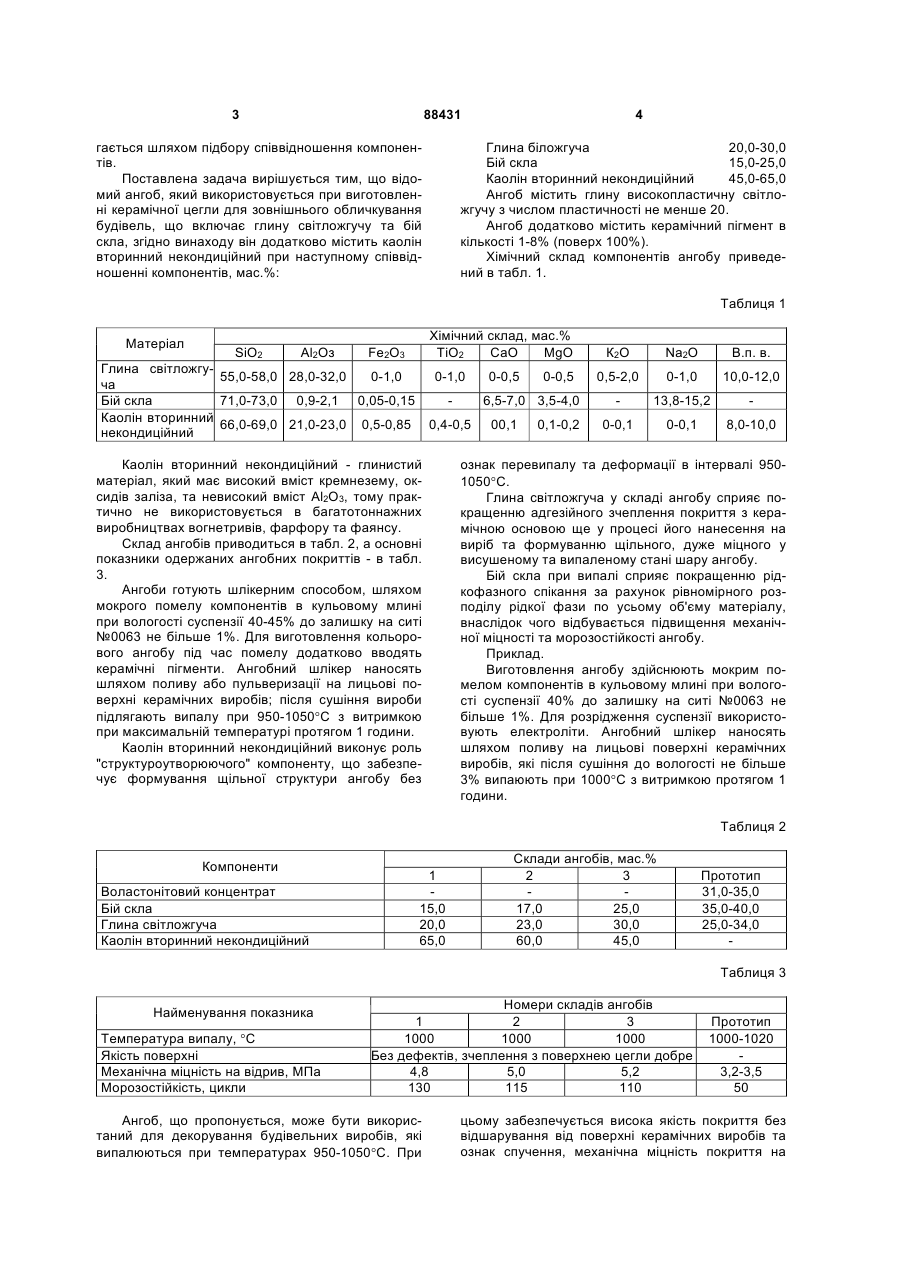

1. Ангоб, який містить глину світлоспечену та бій скла, який відрізняється тим, що додатково містить каолін вторинний некондиційний при наступному співвідношенні компонентів, мас. %: глина світлоспечена 20,0-30,0 бій скла 15,0-25,0 каолін вторинний неконди45,0-65,0. ційний 2. Ангоб за п. 1, який відрізняється тим, що глина світлоспечена має число пластичності не менше ніж 20. 3. Ангоб за п. 1, який відрізняється тим, що додатково містить керамічний пігмент в кількості 1-8 мас. % понад 100 мас. %. (19) (21) a200901493 (22) 23.02.2009 (24) 12.10.2009 (46) 12.10.2009, Бюл.№ 19, 2009 р. (72) КОЛЄДА ВОЛОДИМИР ВАСИЛЬОВИЧ, АЛЄКСЄЄВ ЄВГЕН ВІССАРІОНОВИЧ, МИХАЙЛЮТА ОЛЕНА СЕРГІЇВНА, ЗАЙЧУК ОЛЕКСАНДР ВІКТОРОВИЧ (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД "УКРАЇНСЬКИЙ ДЕРЖАВНИЙ ХІМІКОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ" (56) RU 2257364 C1 27.07.2005 RU 2158252 C1 27.10.2000 RU 93000678 A 10.03.1995 SU 675040 A 25.07.1979 3 88431 гається шляхом підбору співвідношення компонентів. Поставлена задача вирішується тим, що відомий ангоб, який використовується при виготовленні керамічної цегли для зовнішнього обличкування будівель, що включає глину світложгучу та бій скла, згідно винаходу він додатково містить каолін вторинний некондиційний при наступному співвідношенні компонентів, мас.%: 4 Глина біложгуча 20,0-30,0 Бій скла 15,0-25,0 Каолін вторинний некондиційний 45,0-65,0 Ангоб містить глину високопластичну світложгучу з числом пластичності не менше 20. Ангоб додатково містить керамічний пігмент в кількості 1-8% (поверх 100%). Хімічний склад компонентів ангобу приведений в табл. 1. Таблиця 1 Матеріал SiO2 Аl2Оз Хімічний склад, мас.% ТіО2 СаО MgO Fe2O3 Глина світложгу55,0-58,0 28,0-32,0 0-1,0 ча Бій скла 71,0-73,0 0,9-2,1 0,05-0,15 Каолін вторинний 66,0-69,0 21,0-23,0 0,5-0,85 некондиційний 0-1,0 0-0,5 6,5-7,0 3,5-4,0 0,4-0,5 Каолін вторинний некондиційний - глинистий матеріал, який має високий вміст кремнезему, оксидів заліза, та невисокий вміст Аl2О3, тому практично не використовується в багатотоннажних виробництвах вогнетривів, фарфору та фаянсу. Склад ангобів приводиться в табл. 2, а основні показники одержаних ангобних покриттів - в табл. 3. Ангоби готують шлікерним способом, шляхом мокрого помелу компонентів в кульовому млині при вологості суспензії 40-45% до залишку на ситі №0063 не більше 1%. Для виготовлення кольорового ангобу під час помелу додатково вводять керамічні пігменти. Ангобний шлікер наносять шляхом поливу або пульверизації на лицьові поверхні керамічних виробів; після сушіння вироби підлягають випалу при 950-1050°С з витримкою при максимальній температурі протягом 1 години. Каолін вторинний некондиційний виконує роль "структуроутворюючого" компоненту, що забезпечує формування щільної структури ангобу без 0-0,5 00,1 0,1-0,2 К2О Na2O В.п. в. 0,5-2,0 0-1,0 10,0-12,0 13,8-15,2 0-0,1 0-0,1 8,0-10,0 ознак перевипалу та деформації в інтервалі 9501050°C. Глина світложгуча у складі ангобу сприяє покращенню адгезійного зчеплення покриття з керамічною основою ще у процесі його нанесення на виріб та формуванню щільного, дуже міцного у висушеному та випаленому стані шару ангобу. Бій скла при випалі сприяє покращенню рідкофазного спікання за рахунок рівномірного розподілу рідкої фази по усьому об'єму матеріалу, внаслідок чого відбувається підвищення механічної міцності та морозостійкості ангобу. Приклад. Виготовлення ангобу здійснюють мокрим помелом компонентів в кульовому млині при вологості суспензії 40% до залишку на ситі №0063 не більше 1%. Для розрідження суспензії використовують електроліти. Ангобний шлікер наносять шляхом поливу на лицьові поверхні керамічних виробів, які після сушіння до вологості не більше 3% випаюють при 1000°С з витримкою протягом 1 години. Таблиця 2 Компоненти Воластонітовий концентрат Бій скла Глина світложгуча Каолін вторинний некондиційний 1 15,0 20,0 65,0 Склади ангобів, мас.% 2 3 17,0 25,0 23,0 30,0 60,0 45,0 Прототип 31,0-35,0 35,0-40,0 25,0-34,0 Таблиця 3 Найменування показника Температура випалу, °С Якість поверхні Механічна міцність на відрив, МПа Морозостійкість, цикли Номери складів ангобів 1 2 3 1000 1000 1000 Без дефектів, зчеплення з поверхнею цегли добре 4,8 5,0 5,2 130 115 110 Ангоб, що пропонується, може бути використаний для декорування будівельних виробів, які випалюються при температурах 950-1050°С. При Прототип 1000-1020 3,2-3,5 50 цьому забезпечується висока якість покриття без відшарування від поверхні керамічних виробів та ознак спучення, механічна міцність покриття на 5 88431 відрив збільшуються 1,4-1,6 разів, а морозостійкість - в 2,6-3,0 разів. Необхідно також зазначити, що для виготовлення ангобу застосовуються до Комп’ютерна верстка А. Крижанівський 6 сить поширені та недефіцитні сировинні матеріали що забезпечує низьку собівартість ангобованих виробів. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
