Вибухозахищений електротехнічний пристрій

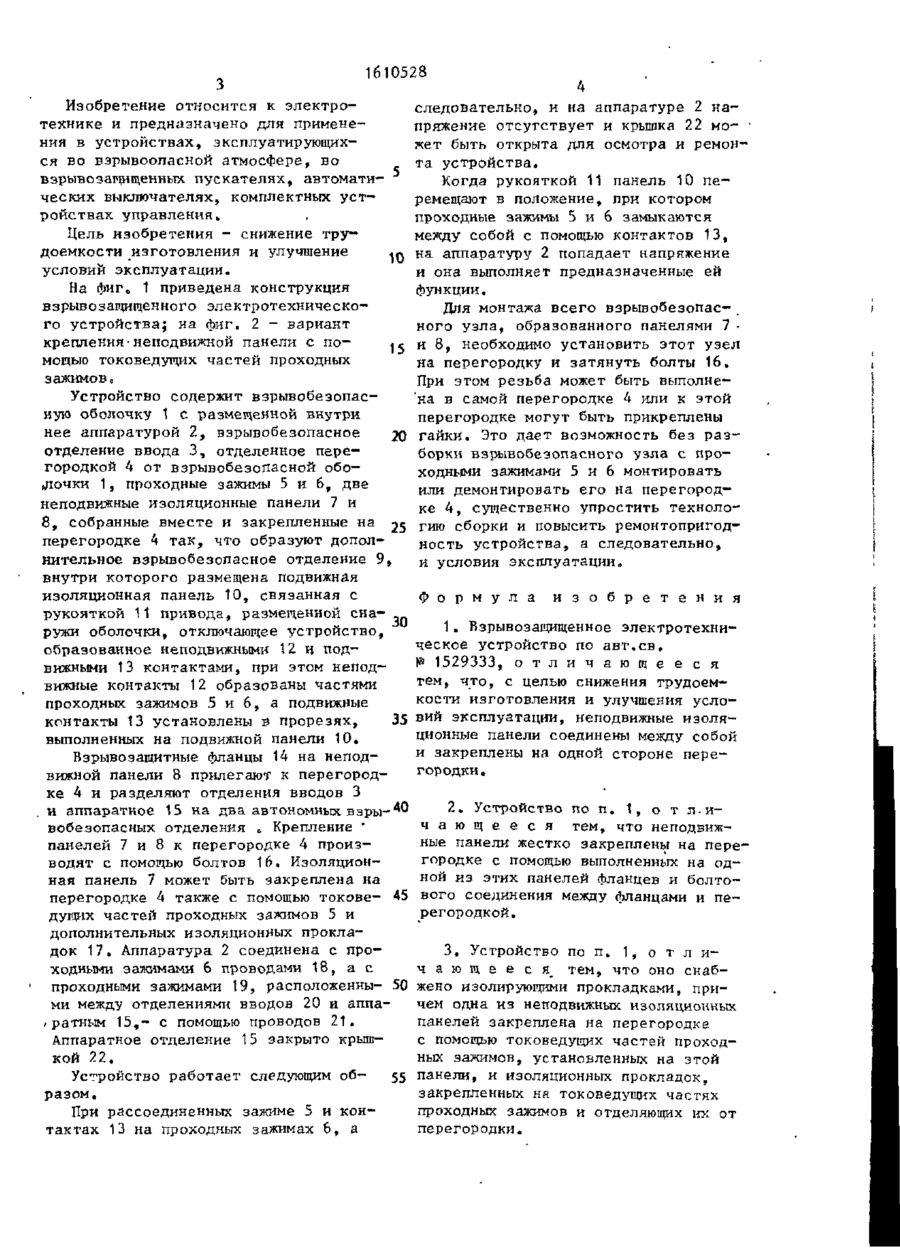

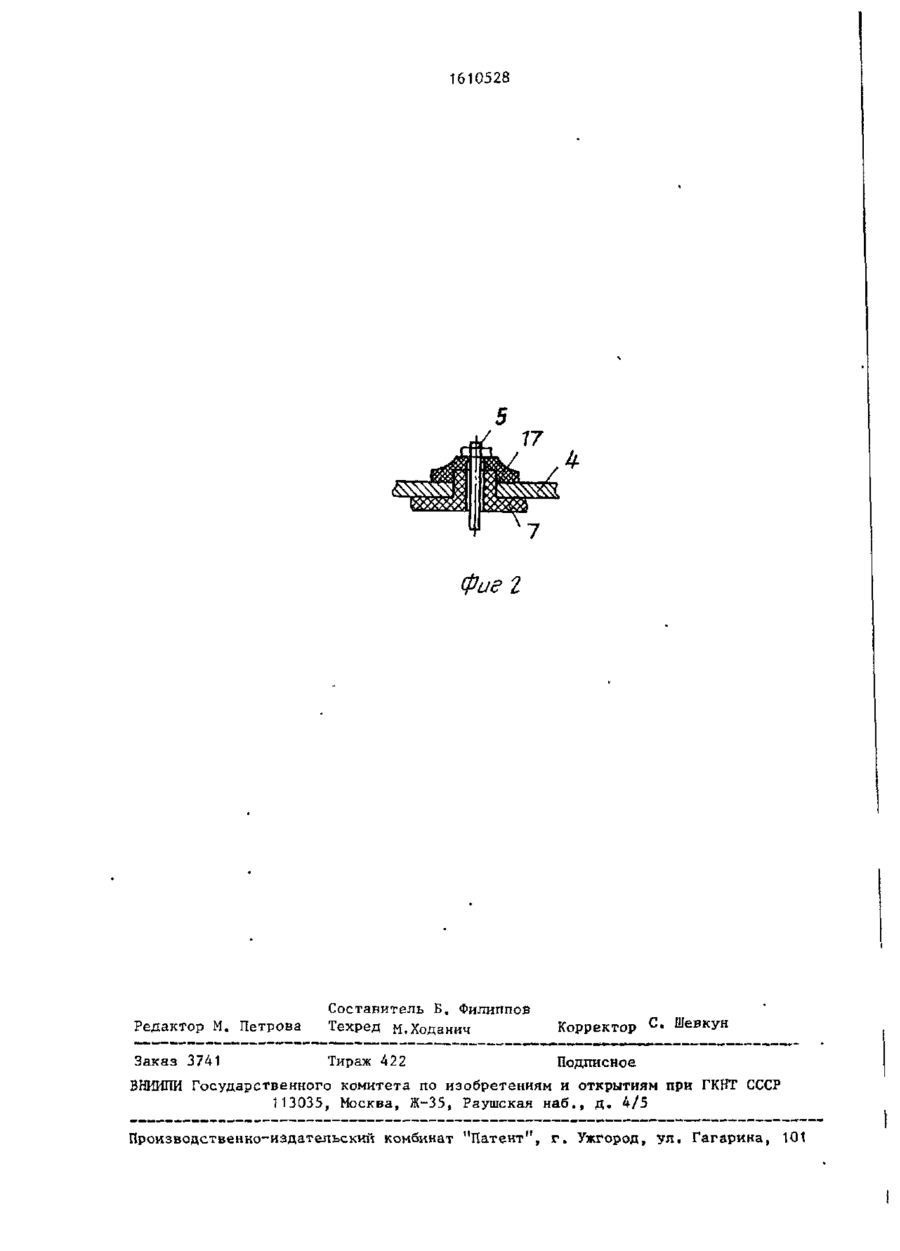

Изобретение относится к электротехнике и предназначено для применения в устройствах, эксплуатирующихся во взрывоопасной атмосфере. Цель изобретения - снижение трудоемкости изготовления и улучшение усло вий эксплуатации. Устройство содержит взрывобезопасную оболочку 1 с размещенными внутри нее элементами 2, взрывобезопасное отделение ввода 3, отделенное перегородкой 4 от взрывобезопасной оболочки 1, проходные зажимы 5 и 6, две неподвижные изоляционные панели 7 и 8, собранные вместе и закрепленные на перегородке 4 так, что образуют дополнительное взрывобезопасное отделение 9, внутри которого размещена подвижная изоляционная панель 10, связанная с рукояткой 11 привода, размещенной снаружи оболочки, отключающее устройство» образованное неподвижными и подвижными контактами, при этом неподвижные контакты 12 образованы частями проходных зажимов 5 и 6, а подвижные контакты 13 установлены в прорезях, выполненных на подвижной панели 10. 2 з.поф-лы. 2 ил. 75 71 Фиг і 1610528 Изобретение относится к электротехнике и предназначено для применения в устройствах, эксплуатирующихся во взрывоопасной атмосфере, во взрывозащищенных пускателях, автоматических выключателях, комплектных устройствах управления. Цель изобретения - снижение трудоемкости изготовления и улучшение 10 условий эксплуатации. На фиг о 1 приведена конструкция взрывозащищенного электротехнического устройства; на фиг. 2 - вариант крепления-неподвижной панели с по15 мощью токоведущих частей проходных зажимов о Устройство содержит взрывобезопасную оболочку 1 с размеренной внутри нее аппаратурой 2, взрывобезопасное 20 отделение ввода 3, отделенное перегородкой 4 от взрывобезопасной оболочки 1, проходные зажимы 5 и 6, две неподвижные изоляционные панели 7 и 8, собранные вместе и закрепленные на 25 перегородке 4 так, что образуют дополнительное взрывобезопасное отделение 9, внутри которого размещена подвижная изоляционная панель 10, связанная с рукояткой 11 привода, размещенной сна- _ ружи оболочки, отключающее устройство, образованное неподвижными 12 и подвижными 13 контактами, при этом неподвижные контакты 12 образованы частями проходных зажимов 5 и 6, а подвижные контакты 13 установлены в прорезях, 35 выполненных на подвижной панели 10. Взрывозащитные фланцы 14 на неподвижной панели 8 прилегают к перегородке 4 и разделяют отделения вводов 3 и аппаратное 15 на два автономных вэрывобезопасных отделения о Крепление * панелей 7 и 8 к перегородке 4 производят с помощью болтов 16. Изоляционная панель 7 может быть закреплена на перегородке 4 также с помощью токове- 45 дущих частей проходных зажимов 5 и дополнительных изоляционных прокладок 17. Аппаратура 2 соединена с проходными зажимами 6 проводами 18, а с проходными зажимами 19, расположенны- 50 ми между отделениями вводов 20 и аппа, ратным 15,- с помощью проводов 21. Аппаратное отделение 15 закрыто крьшг кой 22. Устройство работает следующим об55 разом. При рассоединенных зажиме 5 и контактах 13 на проходных зажимах 6, а следовательно, и на аппаратуре 2 напряжение отсутствует и крышка 22 мо- • жет быть открыта для осмотра и ремонта устройства. Когда рукояткой 11 панель 10 перемещают в положение, при котором проходные зажимы 5 и 6 замыкаются между собой с помощью контактов 13, на аппаратуру 2 попадает напряжение и она выполняет предназначенные ей функции. Для монтажа всего взрывобезопасного узла, образованного панелями 7 • и 8, необходимо установить этот узел на перегородку и затянуть болты 16. При этом резьба может быть выполне'на в самой перегородке 4 или к этой перегородке могут быть прикреплены гайки. Это дает возможность без разборки взрывобезопасного узла с проходными зажимами 5 и 6 монтировать или демонтировать его на перегородке 4, существенно упростить технологию сборки и повысить ремонтопригодность устройства, а следовательно, и условия эксплуатации„ ф о р м у л а и з о б р е т е н и я 1. Взрывозащищенное электротехническое устройство по авт.ев, № 1529333, о т л и ч а ю щ е е с я тем, что, с целью снижения трудоемкости изготовления и улучшения условий эксплуатации, неподвижные изоляционные панели соединены между собой и закреплены на одной стороне перегородки , 2. Устройство по п. 1, о т л-ич а ю щ е е с я тем, что неподвижные панели жестко закреплены на перегородке с помощью выполненных на одной из этих панелей фланцев и болтового соединения между фланцами и перегородкой. 3 . Устройство по п . 1, о т л и ч а ю щ е е с я т е м , ч т о оно с н а б жено изолирующими прокладками, причем одна из неподвижных изоляционных панелей закреплена на перегородке с помощью токоведущих частей проходных зажимов, установленных на этой панели, и изоляционных прокладок, закрепленных на токоведущих частях проходных зажимов и отделяющих их от перегородки. 1610528 фае 2 Редактор М. Петрова Составитель Б. Филиппов Техред м.Ходанич Корректор с « Заказ 3741 Тираж 422 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
