Кондуктор для монтажу колон

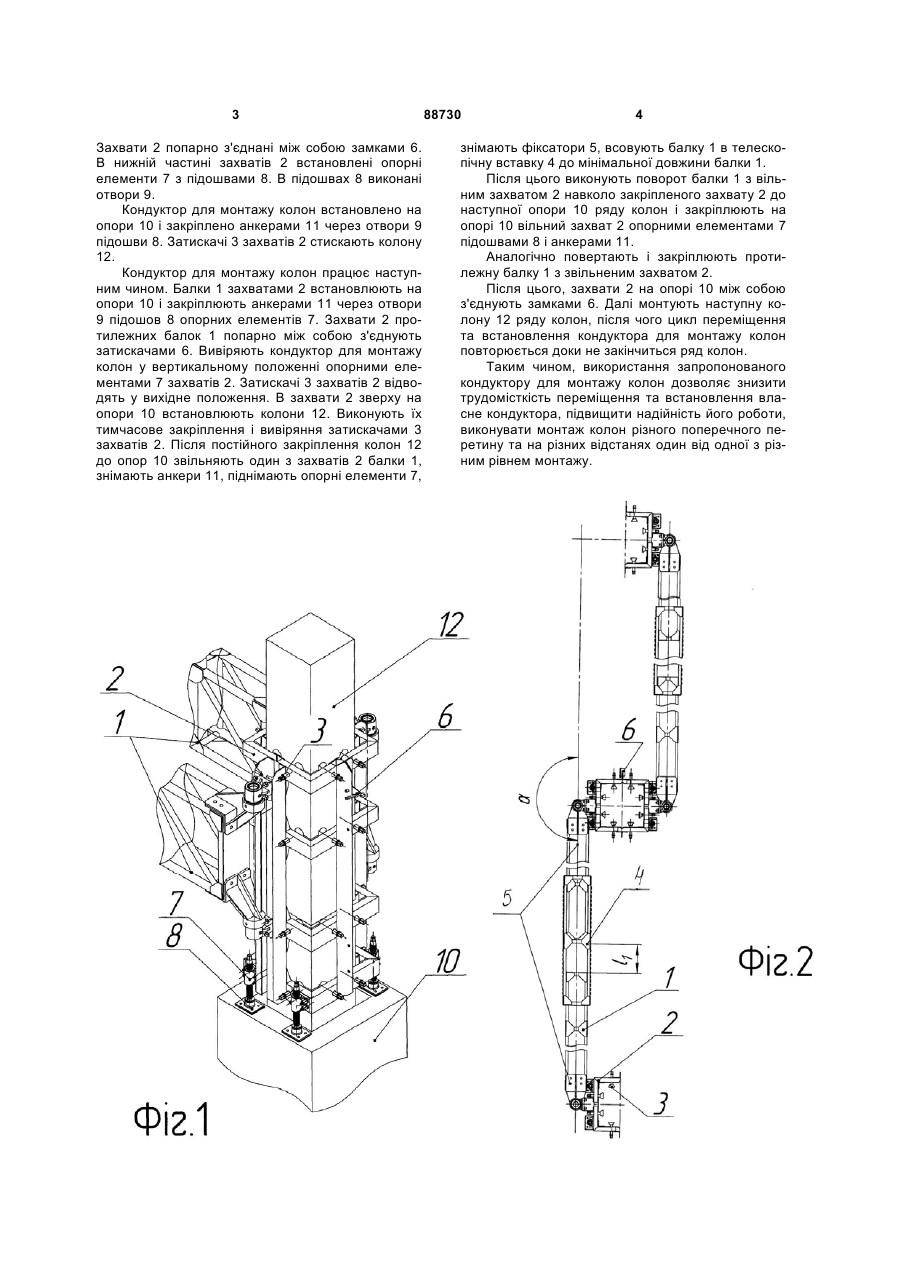

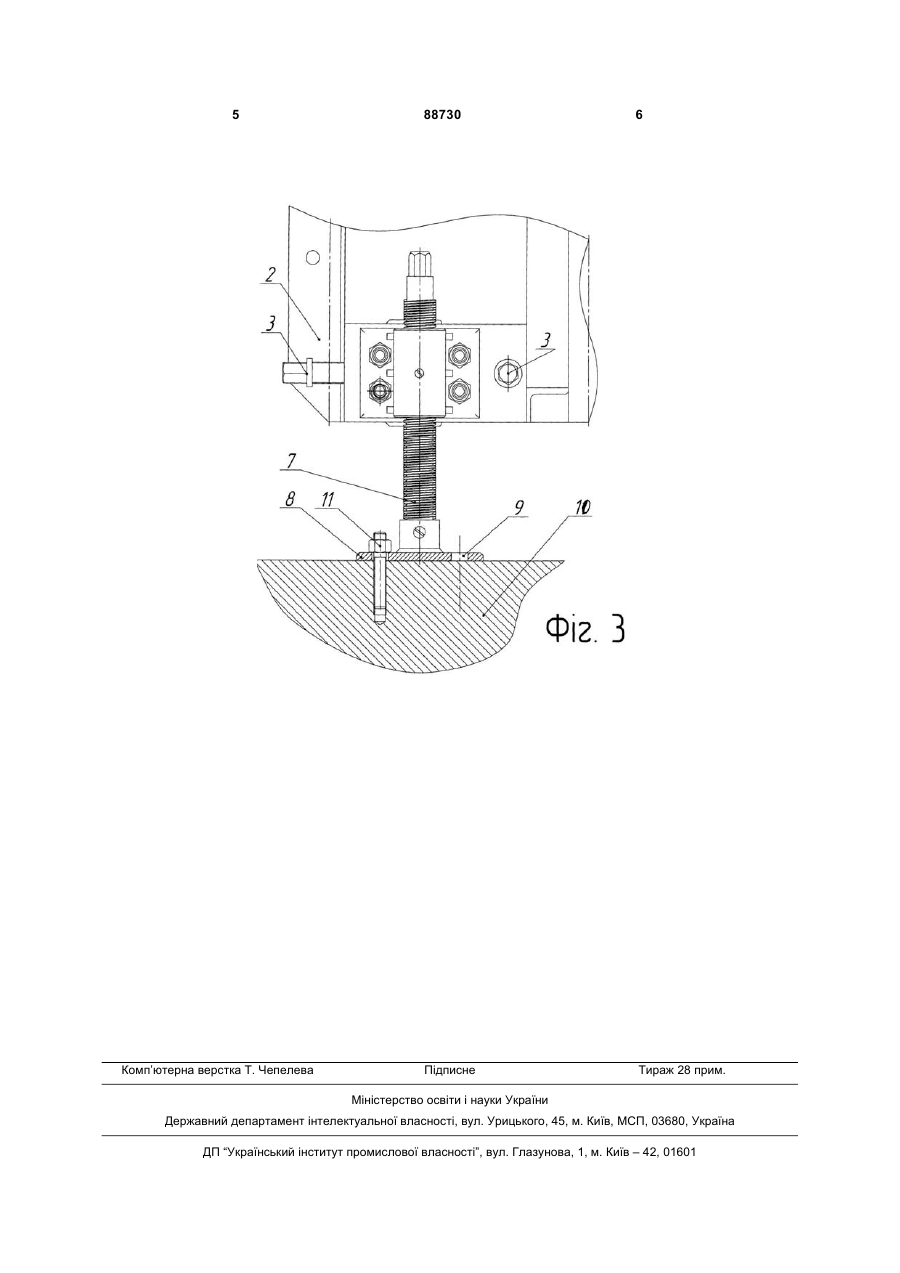

1. Кондуктор для монтажу колон, який містить паралельні балки (1) та змонтовані шарнірно на кінцях балок захвати з затискачами і опорними елементами, який відрізняється тим, що кожна балка (1) розрізана на дві частини, які з'єднані між собою телескопічною вставкою (4) з фіксаторами (5), а опорні елементи (7) виконані регульованими по висоті з встановленими опорними підошвами (8). 2. Кондуктор для монтажу колон за п.1, який відрізняється тим, що на опорних підошвах (8) виконані отвори (9) для кріплення анкерів (11). (19) (21) a200804145 (22) 02.04.2008 (24) 10.11.2009 (46) 10.11.2009, Бюл.№ 21, 2009 р. (72) ТОНКАЧЕЄВ ГЕННАДІЙ МИКОЛАЙОВИЧ, РАШКІВСЬКИЙ ВОЛОДИМИР ПАВЛОВИЧ (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "БУДІВЕЛЬНА КОМПАНІЯ" ТАУР" (56) SU 654790, E04G 21/32, 07.04.1981 SU 1516592, E04G 21/26, 23.10.1989 SU 1781400, E04G 21/26, 15.12.1992 3 Захвати 2 попарно з'єднані між собою замками 6. В нижній частині захватів 2 встановлені опорні елементи 7 з підошвами 8. В підошвах 8 виконані отвори 9. Кондуктор для монтажу колон встановлено на опори 10 і закріплено анкерами 11 через отвори 9 підошви 8. Затискачі 3 захватів 2 стискають колону 12. Кондуктор для монтажу колон працює наступним чином. Балки 1 захватами 2 встановлюють на опори 10 і закріплюють анкерами 11 через отвори 9 підошов 8 опорних елементів 7. Захвати 2 протилежних балок 1 попарно між собою з'єднують затискачами 6. Вивіряють кондуктор для монтажу колон у вертикальному положенні опорними елементами 7 захватів 2. Затискачі 3 захватів 2 відводять у вихідне положення. В захвати 2 зверху на опори 10 встановлюють колони 12. Виконують їх тимчасове закріплення і вивіряння затискачами 3 захватів 2. Після постійного закріплення колон 12 до опор 10 звільняють один з захватів 2 балки 1, знімають анкери 11, піднімають опорні елементи 7, 88730 4 знімають фіксатори 5, всовують балку 1 в телескопічну вставку 4 до мінімальної довжини балки 1. Після цього виконують поворот балки 1 з вільним захватом 2 навколо закріпленого захвату 2 до наступної опори 10 ряду колон і закріплюють на опорі 10 вільний захват 2 опорними елементами 7 підошвами 8 і анкерами 11. Аналогічно повертають і закріплюють протилежну балку 1 з звільненим захватом 2. Після цього, захвати 2 на опорі 10 між собою з'єднують замками 6. Далі монтують наступну колону 12 ряду колон, після чого цикл переміщення та встановлення кондуктора для монтажу колон повторюється доки не закінчиться ряд колон. Таким чином, використання запропонованого кондуктору для монтажу колон дозволяє знизити трудомісткість переміщення та встановлення власне кондуктора, підвищити надійність його роботи, виконувати монтаж колон різного поперечного перетину та на різних відстанях один від одної з різним рівнем монтажу. 5 Комп’ютерна верстка Т. Чепелева 88730 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
