Кондуктор для монтажу фундаментних стовпчиків
Номер патенту: 39764
Опубліковано: 15.06.2001
Автори: Прейгерман Юлій Семенович, Фролов Віктор Олексійович, Грузинський Дмитро Олександрович, Фролов Олексій Вікторович, Акопян Вартан Шмавонович, Чепурна Наталя Володимирівна, Чебанов Леонід Сергійович, Моспан Петро Петрович, Чепурний Володимир Васильович, Чебанов Сергій Леонідович
Формула / Реферат
Кондуктор для монтажу фундаментних стовпчиків, що включає напрямні елементи та засоби для його підвішування та фіксації, який відрізняється тим, що напрямні елементи виконано у вигляді з'єднаних між собою верхнього та нижнього коробів, що спираються на опорні рейки, засоби фіксації виконано у вигляді системи гвинтів, а до засобу підвішування приєднаний додатково встановлений засіб регулювання положення кондуктора, що виконано у вигляді домкрата.
Текст
Кондуктор для монтажу фундаментних стовпчиків, що включає напрямні елементи та засоби для його підвішування та фіксації, який відрізняється тим, що напрямні елементи виконано у вигляді з'єднаних між собою верхнього та нижнього коробів, що спираються на опорні рейки, засоби фіксації виконано у вигляді системи гвинтів, а до засобу підвішування приєднаний додатково встановлений засіб регулювання положення кондуктора, що виконано у вигляді домкрата. Винахід відноситься до галузі будівництва, а саме до пристроїв для монтажу будівельних елементів. Найбільш близьким до технічного рішення, що заявляється, є кондуктор для монтажу фундаментних стовпчиків (А/с СРСР№ 15906046, МКВ5 E21G21/14), що складається з напрямних елементів, що виконані у вигляді горизонтальної П-подібної рами та засобів фіксації його положення у вигляді встановленої на Л-подібній рамі вертикальної опори. У верхній частині опори закріплено болт для підвішування стовпчика. Такий пристрій встановлюється над свердловиною таким чином, що її гирло розташовується в центрі П-подібної рами. Фундаментний стовпчик опускається в свердловину, причому гранню він щільно прилягає до поверхні вертикальної опори, а в перпендикулярній до вказаної рами площині стовпчик може обертатися навколо болта. При встановленні положення стовпчика регулюється обертанням навколо болта і фіксується підручними засобами на опорі. Для встановлення кожного стовпчика необхідне неодноразове поетапне застосування вимірювальних виробів. Але ж і тоді використання такого пристрою під час монтажу не дозволяє достатньо точно встановлювати фундаментні стовпчики, а це в подальшому призводить до низької якості будівель. В основу винаходу поставлено задачу вдосконалити відомий кондуктор для монтажу фунда ментних стовпчиків, що включає напрямні егіементи та засоби для його регулювання та фіксації, шляхом нового виконання напрямних елементів, засобів для фіксації та додатковим введенням засобів для регулювання положення, забезпечивши цим можливість точного та надійного монтажу фундаментних стовпчиків на місцевості без поетапного регулюючого використання вимірювальних виробів. Поставлена задача вирішується тим, що згідно винаходу, напрямні елементи виконано у вигляді з'єднаних між собою верхнього та нижнього коробів, які спираються на опірні рейки, засоби фіксації' виконано у вигляді системи гвинтів, а до засобу підвішування приєднаний додатково встановлений засіб регулювання положення кондуктора, що виконано у вигляді домкрату. Використання домкрату забезпечує можливість точного регулювання положення стовпчика тю висоті при його встановленні, а його фіксацію лід час замонолічування забезпечує засіб у вигляді системи гвинтів. Суть винаходу пояснюється кресленням, де на фіг. 1 показано загальний вигляд кондуктору, а на фіг. 2 - його поперечний розріз. Кондуктор для монтажу фундаментних стовпчиків складається з верхнього 1 та нижнього 2 коробів, що спираються на опірні рейки 3, підвісного пристрою 4, що з'єднаний з домкратом 5 та фіксуючих гвинтів 6 Р Г t со со 39764 Пристрій працює наступним чином. Фундаментний стовпчик закріплюють в підвісному пристрої 4, наводять за допомогою домкрату 5 його по висоті, після чого фіксують ГаИНТаААИ б . Таким чином, досягається висока точність монтажу фундаментних стовпчиків, наприклад, досліди показали, що відхилення по висоті станов лять не більш 2 мм, а зміщення осей в опірному перерізі оголовку - до 2 мм. Проста, але оригінальна конструкція пристрою дозволяє здійснювати монтаж фундаментних стовпчиків бел поетапного регулюючого використання вимірювальних виробів. Застосування розробленого пристрою заощаджує час, кошти та полегшує процес монтажу. ——esr зг Фіг. 2 іг. 1 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03 І

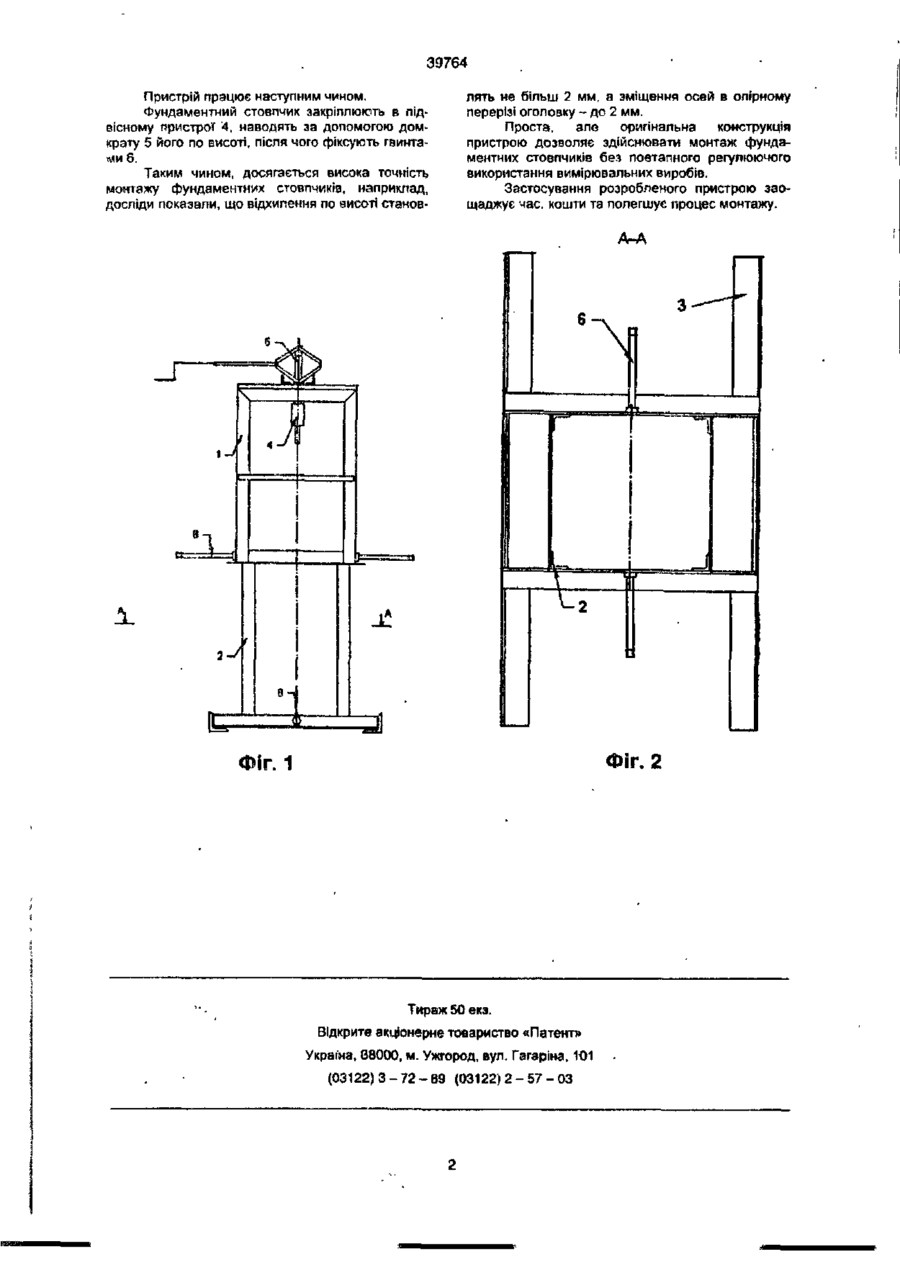

ДивитисяДодаткова інформація
Назва патенту англійськоюFixture for basement stub mounting
Автори англійськоюMospan Petro Petrovych, Preigerman Yulii Semenovych, Akopian Vartan Shmavonovych, Chebanov Leonid Serhiiovych, Frolov Oleksii Viktorovych, Chepurnyi Volodymyr Vasyliovych, Chebanov Sergii Leonidovych, Frolov Viktor Oleksiiovych, Chepurna Natalia Volodymyrivna, Gruzynskyi Dmytro Oleksandrovych
Назва патенту російськоюКондуктор для монтажа фундаментных столбиков
Автори російськоюМоспан Петр Петрович, Прейгерман Юлий Семенович, Акопян Вартан Шмавонович, Чебанов Леонид Сергеевич, Фролов Алексей Викторович, Чепурный Владимир Васильевич, Чебанов Сергей Леонидович, Фролов Виктор Алексеевич, Чепурна Наталья Владимировна, Грузинский Дмитрий Александрович
МПК / Мітки
МПК: E04G 21/14, E02D 27/00, E02D 7/00
Мітки: фундаментних, монтажу, кондуктор, стовпчиків
