Лапа розрихлювача грунту

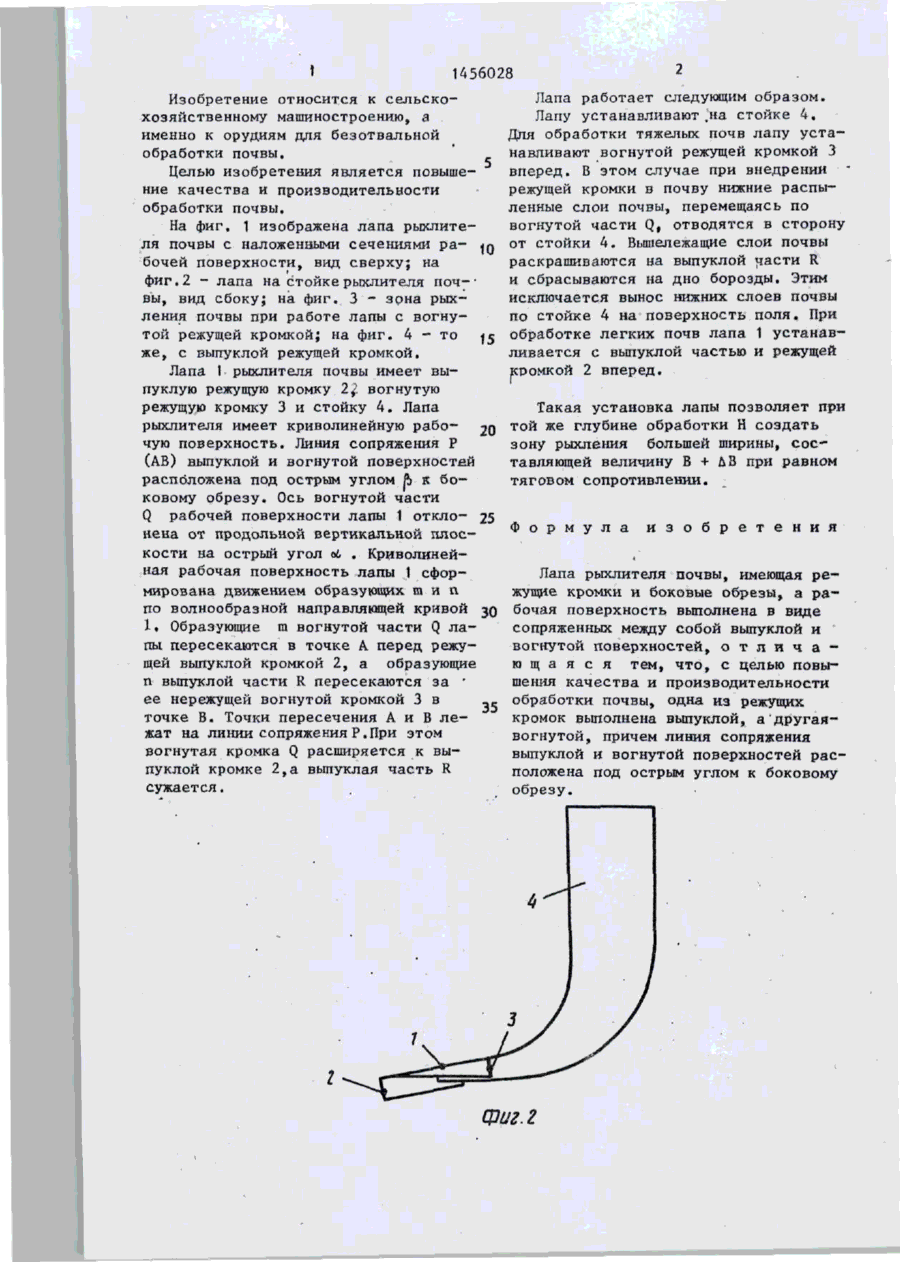

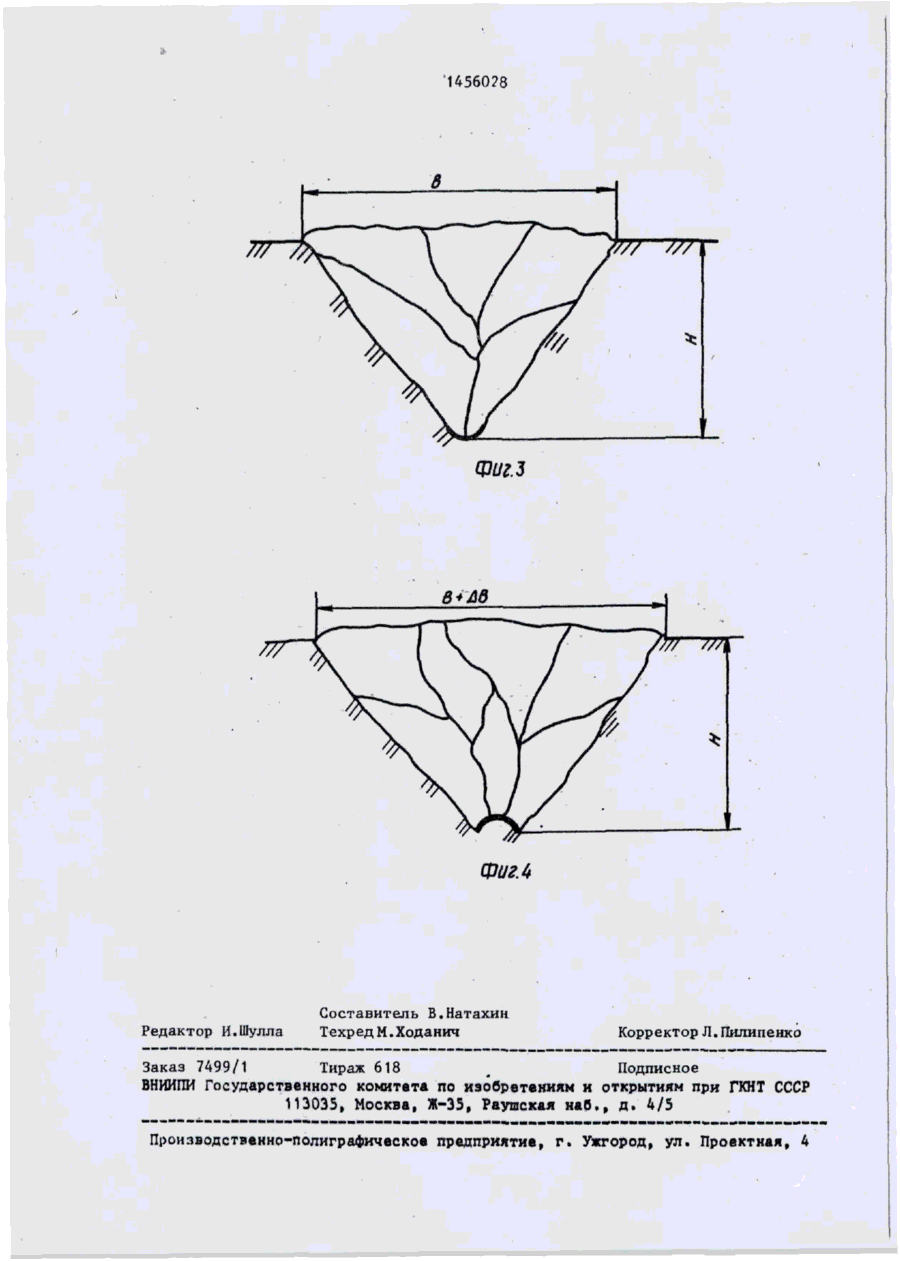

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН SU,,,, 1456028 A1 СЯ) 4 А 01 В 3 4 / 2 0 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21) 4205028/30-15 (22) 06.03.87 (46) 07.02.89* Бнш. № 5 (71) Главное специализированное конструкторское бюро по противоэрозионной технике (72) И.М.Панов, В.И.Ветохин, . Ю.А.Кузнецов, А.Н.Столяров, Г.И.Кузьмин, Р.Б.Иорданский, Е.В.Ветохина и М.А.Оралов (53) 631.316.22 (088.8) (56) Патент Франции № 2457624, кн. А 01 В 39/20, 1982. Авторское свидетельство СССР № 449692, кл. А 01 В 35/20, 1972. (54) ЛАПА РЫХЛИТЕЛЯ ПОЧВЫ (57) Изобретение относится к сельскохозяйственному машиностроению. Цель изобретения - повышение качест-* ва и производительности обработки почвы. Устройство содержит стойку, на которой закреплена почвообрабатывающая лапа 1, имеющая выпуклую режущую кромку 2 и вогнутую режущую кромку 3. Линия сопряжения Р выпуклой и вогнутой поверхностей лапы расположена под острым углом р к боковому обрезу. При обработке тяжелой почвы лапу почвообрабатывающего орудия устанавливают вогнутой режущей кромкой 3 вперед, а при обработке легкой поч: вы лапу устанавливают выпуклой режущей кромкой 2 вперед. Такая установка лапы повьпнает качество обработки почвы и производительность. 4 ил. if) С О) О 00 / 1456028 Изобретение относится к сельскохозяйственному машиностроению, а именно к орудиям для безотвальной обработки почвы. Целью изобретения является повышение качества и производительности обработки почвы. На фиг. 1 изображена лапа рыхлителя почвы с наложенными сечениями ра- 10 бочей поверхности, вид сверху; на фиг. 2 - лапа на стойке рыхлителя поч-' вы, вид сбоку; на фиг. 3 - зона рыхления почвы при работе лапы с вогнутой режущей кромкой; на фиг. 4 - то же, с выпуклой режущей кромкой. Лапа 1 рыхлителя почвы имеет выпуклую режущую кромку 21 вогнутую режущую кромку 3 и стойку 4. Лапа рыхлителя имеет криволинейную рабо20 чую поверхность. Линия сопряжения Р (АВ) выпуклой и вогнутой поверхностей расположена под острым углом ft к боковому обрезу. Ось вогнутой части Q рабочей поверхности лапы 1 откло- 25 неиа от продольной вертикальной плоскости на острый угол o . Криволинейt ная рабочая поверхность лапы 1 сформирована движением образующих т и п по волнообразной направляющей кривой зо 1, Образующие т вогнутой части Q лапы пересекаются в точке А перед режущей выпуклой кромкой 2, а образующие п выпуклой части R пересекаются за ' ее нережущей вогнутой кромкой 3 в точке Б. Точки пересечения А и В ле- 35 жат на линии сопряжения Р.При этом вогнутая кромка Q расширяется к выпуклой кромке 2,а выпуклая часть R сужается. 2 Лапа работает следующим образом. Лапу устанавливают .на стойке 4. Для обработки тяжелых почв лапу устанавливают вогнутой режущей кромкой 3 вперед. В этом случае при внедрении режущей кромки в почву нижние распыленные слои почвы, перемещаясь по вогнутой части Q, отводятся в сторону от стойки 4. Вышележащие слои почвы раскрашиваются на выпуклой части R и сбрасываются на дно борозды. Этим исключается вынос нижних слоев почвы по стойке 4 на поверхность поля. При обработке легких почв лапа 1 устанавливается с выпуклой частью и режущей кромкой 2 вперед. Такая установка лапы позволяет при той же глубине обработки Н создать зону рыхления большей ширины, составляющей величину В + ЛВ при равном тяговом сопротивлении. Ф о р м у л а и з о б р е т е н и я Лапа рыхлителя почвы, имеющая режущие кромки и боковые обрезы, а рабочая поверхность выполнена в виде сопряженных между собой выпуклой и вогнутой поверхностей, о т л и ч а ю щ а я с я тем, что, с целью повышения качества и производительности обработки почвы, одна из режущих кромок выполнена выпуклой, а'другаявогнутой, причем линия сопряжения выпуклой и вогнутой поверхностей расположена под острым углом к боковому обрезу. Фиг. 2 '1456028 Фиіз в* Ад Фиг Л Редактор И.Шулла Составитель В.Натахин Т ехр е д М. Хода нич Корректор Л.Пшшпенко Заказ 7499/1 Тираж 618 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб,, д . 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4
