Регульований кондуктор для монтажу фундаментних стовпчиків

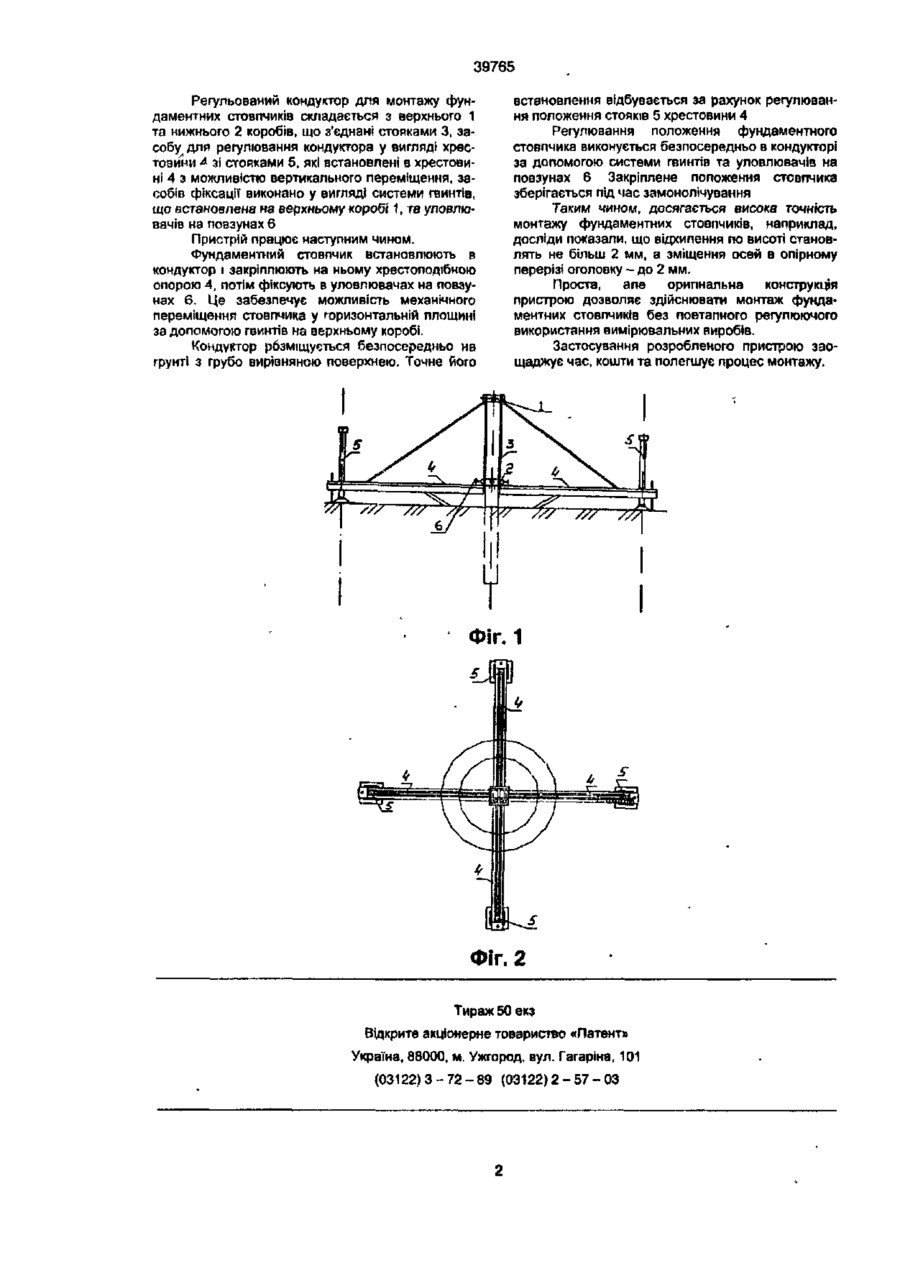

Регульований кондуктор для монтажу фундаментних стовпчиків, що включає напрямні елементи, засоби для його регулювання та фіксації, який відрізняється тим, аю напрямні елементи виконано у вигляді з'єднаних між собою стояками верхнього та нижнього коробів, засіб для регулювання кондуктора виконано у вигляді хрестовини зі стояками, які встановлені в хрестовині з можливістю вертикального переміщення, а засоби фіксації виконано у вигляді системи гвинтів, що встановлена на верхньому коробі, та уловлювачів на повзунах Винахід відноситься до галузі будівництва, а саме до пристроїв для монтажу будівельних елементів. Найбільш близьким до технічного рішення, що заявляється, є регульований кондуктор для монтажу фундаментних стовпчиків (А/с СРСР № 1590604(5, MKBS E21G21/T4), що складається з напрямних елементів, що виконані у вигляді горизонтальної П-подібної рами та засобів фіксації його положення у вигляді встановленої на П-лодібній рамі вертикальної опори У верхній частині опори закріплена болт для підвішування стовпчика. Такий пристрій встановлюється над свердловиною таким чином, що її гирпо розташовується в центрі П-подібної рами. Фундаментний стовпчик опускається в свердловину, причому гранню він щільно прилягає до поверхні вертикальної опори, а в перпендикулярній до вказаної рами площині стовпчик може обертатися навколо болта. При встановленні положення стовпчика регулюється обертанням Навколо б о т а t фіксується підручними засобами на опорі. Для встановлення кожного стовпчика необхідне неодноразове поетапне застосування вимірювальних виробів. Але ж і тоді використання такого пристрою під час монтажу не дозволяє достатньо точно встановлювати фундаментні стовпчики, а це в подальшому призводить до низької якості будівель. В основу винаходу поставлено задачу вдосконалити відомий регульований кондуктор для монтажу фундаментних стовпчиків, що включає напрямні елементи, та засоби для його регулювання та фіксації, шляхом нового виконання напрямних елементів, засобів для фіксації та засобів для регулювання положення, забезпечивши цим можливість точного та надійного монтажу фундаментних стовпчиків на місцевості без поетапного регулюючого використання вимірювальних виробів Поставлена задача вирішується тим, що згідно винаходу, напрямні елементи виконано у вигляді з'єднаних між собою стояками верхнього та нижнього коробів, засіб для регулювання кондуктора виконано у вигляді хрестовини зі стояками, які встановлені в хрестовині з можливістю вертикального переміщення, а засоби фіксації виконано у вигляді системи гвинтів, що встановлена на верхньому коробі, та уловлювачів на повзунах. Використання хрестовини зі стоякамии які встановлені в хрестовині з можливістю вертикального переміщення, забезпечує можливість точного регулювання положення стовпчика по висоті при його встановленні, при цьому кондуктор розміщується безпосередньо на фунт! з грубо вирівняною поверхнею. Засоби фіксації у вигляді системи гвинтів, що встановлена на верхньому коробі, та уловлювачів на повзунах надійно фіксують фундаментний стовпчик під час замонолічування. Суть винаходу пояснюється кресленням, де на фіг. 1 показано загальний вигляд кондуктору, а на фіг. 2 - його вигляд зверху. О» 39765 Регульований кондуктор для монтажу фундаментних стовпчиків складається з верхнього 1 та нижнього 2 коробів, що з'єднані стояками 3, засобу для регулювання кондуктора у вигляді хрестовини ^ зі стояками 5, які встановлені в хрестовині 4 з можливістю вертикального переміщення, засобів фіксації виконано у вигляді системи гвинтів, що встановлена нз верхньому коробі 1, та уловлювачів на повзунах 6 Пристрій працює наступним чином. Фундаментний стовпчик встановлюють в кондуктор і закріплюють на ньому хрестоподібною опорою 4, потім фіксують в уловлювачах на повзунах 6. Це забезпечує можливість механічного переміщення стовпчика у горизонтальній площині за допомогою гвинтів на верхньому коробі. Кондуктор рбзміщується безпосередньо на грунті з грубо вирівняною поверхнею. Точне його встановлення відбувається за рахунок регулювання положення стояків 5 хрестовини 4 Регулювання положення фундаментного стовпчика виконується безпосередньо в кондукторі за допомогою системи гвинтів та уловлювачів на повзунах 6 Закріплене положення стовпчика зберігається під час замонолічування Таким чином, досягається висока точність монтажу фундаментних стовпчиків, наприклад, досліди показали, що відхилення по висоті становлять не більш 2 мм, а зміщення осей в опірному перерізі оголовку - до 2 мм. Проста, але орипнальна конструкція пристрою дозволяє здійснювати монтаж фундаментних стовпчиків без поетапного регулюючого використання вимірювальних виробів. Застосування розробленого пристрою заощаджує час, кошти та полегшує процес монтажу. ФІГ. 1 S Фіг. 2 Тираж 50 екз відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
