Пристрій для захисту від зносу проводів повітряних ліній електропередачі в багатороликових підвісах

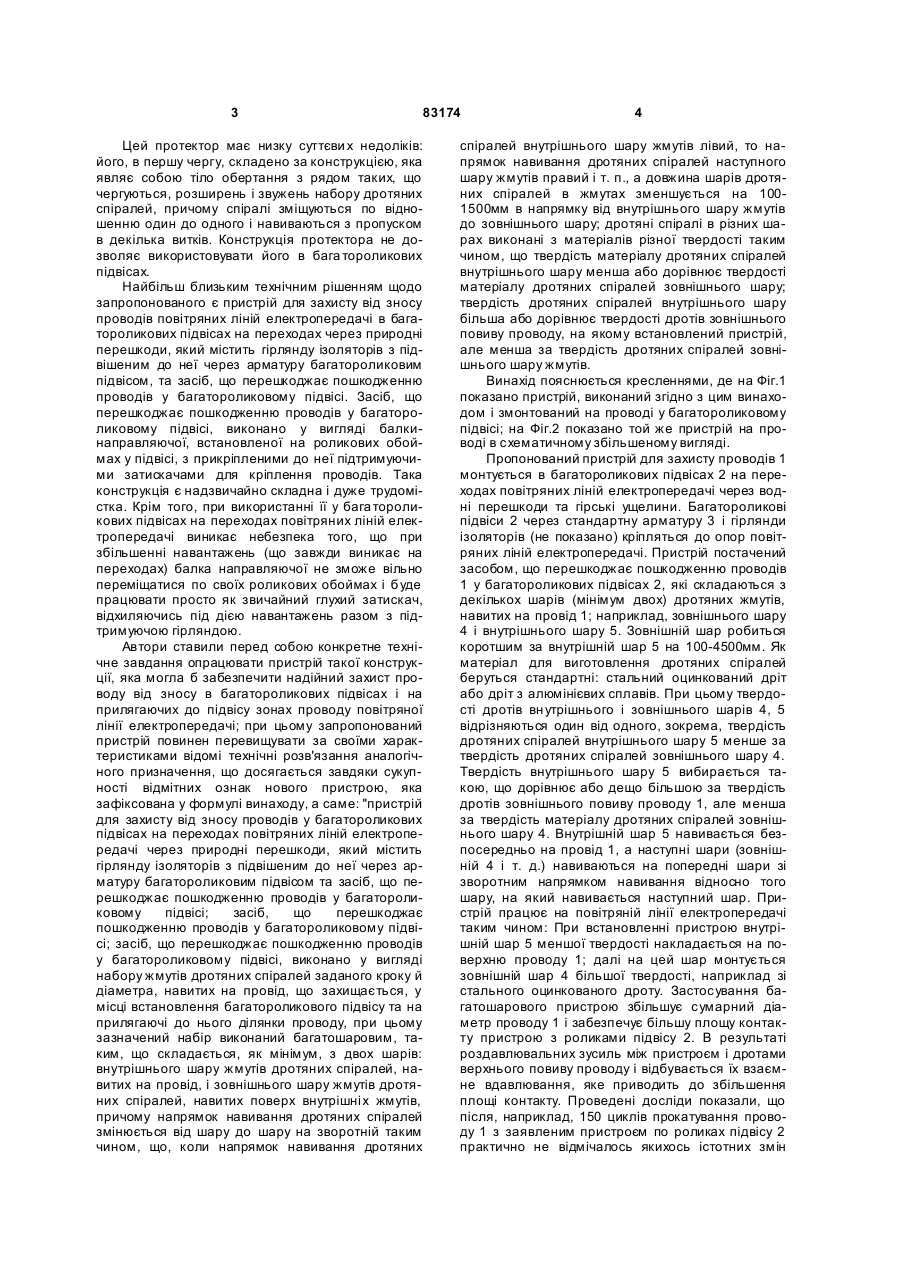

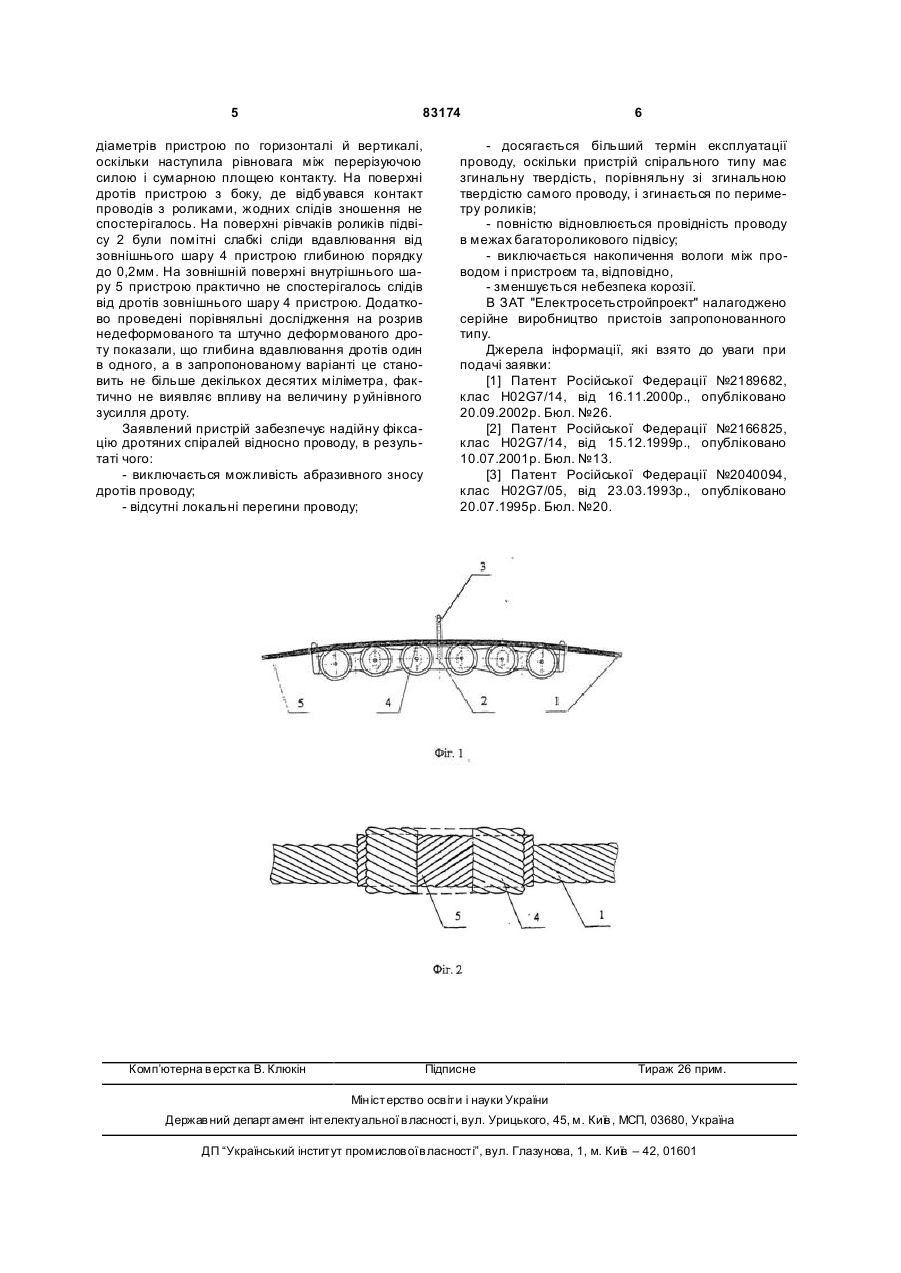

1. Пристрій для захисту від зносу проводів повітряних ліній електропередачі у багатороликових підвісах на переходах через природні перешкоди, що містить гірлянду ізоляторів з підвішеним до неї через арматур у багатороликовим підвісом та засіб, що перешкоджає пошкодженню проводів у багатороликовому підвісі, який відрізняється тим, що засіб, який перешкоджає пошкодженню проводів у багатороликовому підвісі, виконано у вигляді набору жмутів дротяних спіралей заданого кроку й діаметра, навитих на провід, що захищається, в місці встановлення багаторолико C2 2 83174 1 3 83174 Цей протектор має низку суттєви х недоліків: його, в першу чергу, складено за конструкцією, яка являє собою тіло обертання з рядом таких, що чергуються, розширень і звужень набору дротяних спіралей, причому спіралі зміщуються по відношенню один до одного і навиваються з пропуском в декілька витків. Конструкція протектора не дозволяє використовувати його в бага тороликових підвісах. Найбільш близьким технічним рішенням щодо запропонованого є пристрій для захисту від зносу проводів повітряних ліній електропередачі в багатороликових підвісах на переходах через природні перешкоди, який містить гірлянду ізоляторів з підвішеним до неї через арматуру багатороликовим підвісом, та засіб, що перешкоджає пошкодженню проводів у багатороликовому підвісі. Засіб, що перешкоджає пошкодженню проводів у багатороликовому підвісі, виконано у вигляді балкинаправляючої, встановленої на роликових обоймах у підвісі, з прикріпленими до неї підтримуючими затискачами для кріплення проводів. Така конструкція є надзвичайно складна і дуже трудомістка. Крім того, при використанні її у бага тороликових підвісах на переходах повітряних ліній електропередачі виникає небезпека того, що при збільшенні навантажень (що завжди виникає на переходах) балка направляючої не зможе вільно переміщатися по своїх роликових обоймах і буде працювати просто як звичайний глухий затискач, відхиляючись під дією навантажень разом з підтримуючою гірляндою. Автори ставили перед собою конкретне технічне завдання опрацювати пристрій такої конструкції, яка могла б забезпечити надійний захист проводу від зносу в багатороликових підвісах і на прилягаючих до підвісу зонах проводу повітряної лінії електропередачі; при цьому запропонований пристрій повинен перевищувати за своїми характеристиками відомі технічні розв'язання аналогічного призначення, що досягається завдяки сукупності відмітних ознак нового пристрою, яка зафіксована у формулі винаходу, а саме: "пристрій для захисту від зносу проводів у багатороликових підвісах на переходах повітряних ліній електропередачі через природні перешкоди, який містить гірлянду ізоляторів з підвішеним до неї через арматуру багатороликовим підвісом та засіб, що перешкоджає пошкодженню проводів у багатороликовому підвісі; засіб, що перешкоджає пошкодженню проводів у багатороликовому підвісі; засіб, що перешкоджає пошкодженню проводів у багатороликовому підвісі, виконано у вигляді набору жмутів дротяних спіралей заданого кроку й діаметра, навитих на провід, що захищається, у місці встановлення багатороликового підвісу та на прилягаючі до нього ділянки проводу, при цьому зазначений набір виконаний багатошаровим, таким, що складається, як мінімум, з двох шарів: внутрішнього шару жмутів дротяних спіралей, навитих на провід, і зовнішнього шару жмутів дротяних спіралей, навитих поверх внутрішні х жмутів, причому напрямок навивання дротяних спіралей змінюється від шару до шару на зворотній таким чином, що, коли напрямок навивання дротяних 4 спіралей внутрішнього шару жмутів лівий, то напрямок навивання дротяних спіралей наступного шару жмутів правий і т. п., а довжина шарів дротяних спіралей в жмутах зменшується на 1001500мм в напрямку від внутрішнього шару жмутів до зовнішнього шару; дротяні спіралі в різних шарах виконані з матеріалів різної твердості таким чином, що твердість матеріалу дротяних спіралей внутрішнього шару менша або дорівнює твердості матеріалу дротяних спіралей зовнішнього шару; твердість дротяних спіралей внутрішнього шару більша або дорівнює твердості дротів зовнішнього повиву проводу, на якому встановлений пристрій, але менша за твердість дротяних спіралей зовнішнього шару жмутів. Винахід пояснюється кресленнями, де на Фіг.1 показано пристрій, виконаний згідно з цим винаходом і змонтований на проводі у багатороликовому підвісі; на Фіг.2 показано той же пристрій на проводі в схематичному збільшеному вигляді. Пропонований пристрій для захисту проводів 1 монтується в багатороликових підвісах 2 на переходах повітряних ліній електропередачі через водні перешкоди та гірські ущелини. Багатороликові підвіси 2 через стандартну арматуру 3 і гірлянди ізоляторів (не показано) кріпляться до опор повітряних ліній електропередачі. Пристрій постачений засобом, що перешкоджає пошкодженню проводів 1 у багатороликових підвісах 2, які складаються з декількох шарів (мінімум двох) дротяних жмутів, навитих на провід 1; наприклад, зовнішнього шару 4 і внутрішнього шару 5. Зовнішній шар робиться коротшим за внутрішній шар 5 на 100-4500мм. Як матеріал для виготовлення дротяних спіралей беруться стандартні: стальний оцинкований дріт або дріт з алюмінієвих сплавів. При цьому твердості дротів вн утрішнього і зовнішнього шарів 4, 5 відрізняються один від одного, зокрема, твердість дротяних спіралей внутрішнього шару 5 менше за твердість дротяних спіралей зовнішнього шару 4. Твердість внутрішнього шару 5 вибирається такою, що дорівнює або дещо більшою за твердість дротів зовнішнього повиву проводу 1, але менша за твердість матеріалу дротяних спіралей зовнішнього шару 4. Внутрішній шар 5 навивається безпосередньо на провід 1, а наступні шари (зовнішній 4 і т. д.) навиваються на попередні шари зі зворотним напрямком навивання відносно того шару, на який навивається наступний шар. Пристрій працює на повітряній лінії електропередачі таким чином: При встановленні пристрою внутрішній шар 5 меншої твердості накладається на поверхню проводу 1; далі на цей шар монтується зовнішній шар 4 більшої твердості, наприклад зі стального оцинкованого дроту. Застосування багатошарового пристрою збільшує сумарний діаметр проводу 1 і забезпечує більшу площу контакту пристрою з роликами підвісу 2. В результаті роздавлювальних зусиль між пристроєм і дротами верхнього повиву проводу і відбувається їх взаємне вдавлювання, яке приводить до збільшення площі контакту. Проведені досліди показали, що після, наприклад, 150 циклів прокатування проводу 1 з заявленим пристроєм по роликах підвісу 2 практично не відмічалось якихось істотних змін 5 83174 діаметрів пристрою по горизонталі й вертикалі, оскільки наступила рівновага між перерізуючою силою і сумарною площею контакту. На поверхні дротів пристрою з боку, де відбувався контакт проводів з роликами, жодних слідів зношення не спостерігалось. На поверхні рівчаків роликів підвісу 2 були помітні слабкі сліди вдавлювання від зовнішнього шару 4 пристрою глибиною порядку до 0,2мм. На зовнішній поверхні внутрішнього шару 5 пристрою практично не спостерігалось слідів від дротів зовнішнього шару 4 пристрою. Додатково проведені порівняльні дослідження на розрив недеформованого та штучно деформованого дроту показали, що глибина вдавлювання дротів один в одного, а в запропонованому варіанті це становить не більше декількох десятих міліметра, фактично не виявляє впливу на величину р уйнівного зусилля дроту. Заявлений пристрій забезпечує надійну фіксацію дротяних спіралей відносно проводу, в результаті чого: - виключається можливість абразивного зносу дротів проводу; - відсутні локальні перегини проводу; Комп’ютерна в ерстка В. Клюкін 6 - досягається більший термін експлуатації проводу, оскільки пристрій спірального типу має згинальну твердість, порівняльну зі згинальною твердістю самого проводу, і згинається по периметру роликів; - повністю відновлюється провідність проводу в межах багатороликового підвісу; - виключається накопичення вологи між проводом і пристроєм та, відповідно, - зменшується небезпека корозії. В ЗАТ "Електросетьстройпроект" налагоджено серійне виробництво пристоів запропонованного типу. Джерела інформації, які взято до уваги при подачі заявки: [1] Патент Російської Федерації №2189682, клас H02G7/14, від 16.11.2000p., опубліковано 20.09.2002р. Бюл. №26. [2] Патент Російської Федерації №2166825, клас H02G7/14, від 15.12.1999p., опубліковано 10.07.2001р. Бюл. №13. [3] Патент Російської Федерації №2040094, клас H02G7/05, від 23.03.1993p., опубліковано 20.07.1995р. Бюл. №20. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
