Здатна деформуватися сталь для виготовлення полегшених конструкцій

Завантажити PDF файл.

Формула / Реферат

1. Здатна деформуватися сталь для виготовлення полегшених конструкцій з властивостями TRIP та TWIP, що містить елементи, мас. %:

С 0,05-1,0

А1 до 11,0

Si до 6,0

А1 + Si > 0,05

Мn 9,0-25,0

Н < 20 ч./млн.,

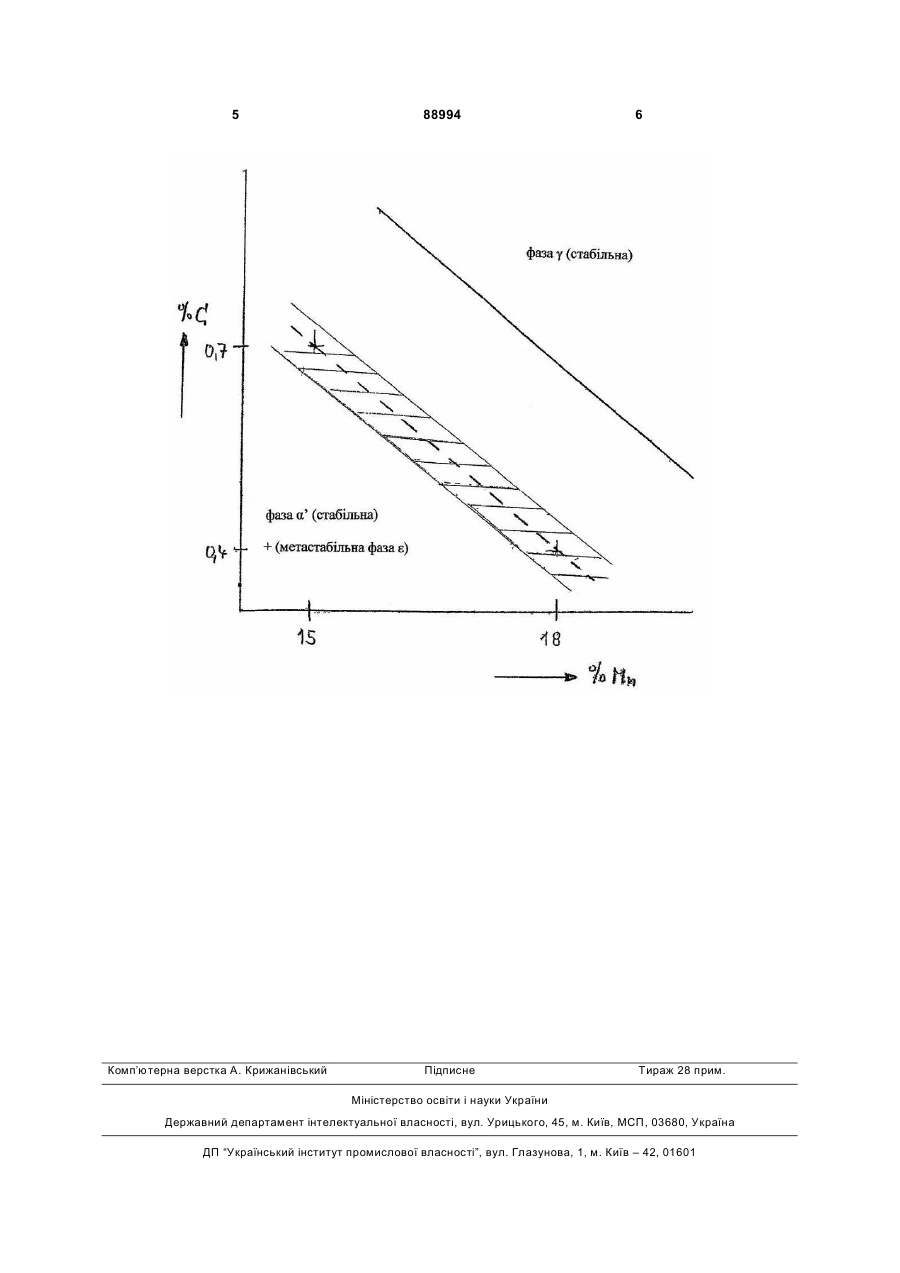

решта - залізо і зазвичай супутні для сталі елементи, причому містить фази, обумовлені конкретним складом сталі, яка відрізняється тим, що зниженому вмісту марганцю відповідає підвищений вміст вуглецю і підвищеному вмісту марганцю відповідає знижений вміст вуглецю, причому парні значення С/Mn: 0,7 % С/15 % Мn та 0,4 % С/18 % Мn при вмісті в сталі 2,5 % Al та 2,5 % Si розташовані у системі координат С/Мn приблизно на одній прямій сполучаючій лінії, що віддалена від сполучаючої лінії парних значень С/Мn, які знаходяться у рівноважному стані між аустенітною фазою γ і мартенситною фазою α', при цьому навколо сполучаючої лінії оптимальних парних значень С/Мn допустима смуга розкиду, що складає: для вмісту вуглецю ± 0,15 % і для вмісту марганцю ± 2,5 %.

2. Сталь за п. 1, яка відрізняється тим, що містить алюміній та кремній приблизно в однаковій кількості.

3. Сталь за п. 2, яка відрізняється тим, що смуга розкиду складає: для вмісту вуглецю ± 0,1 % і для вмісту марганцю ± 1,5 %.

Текст

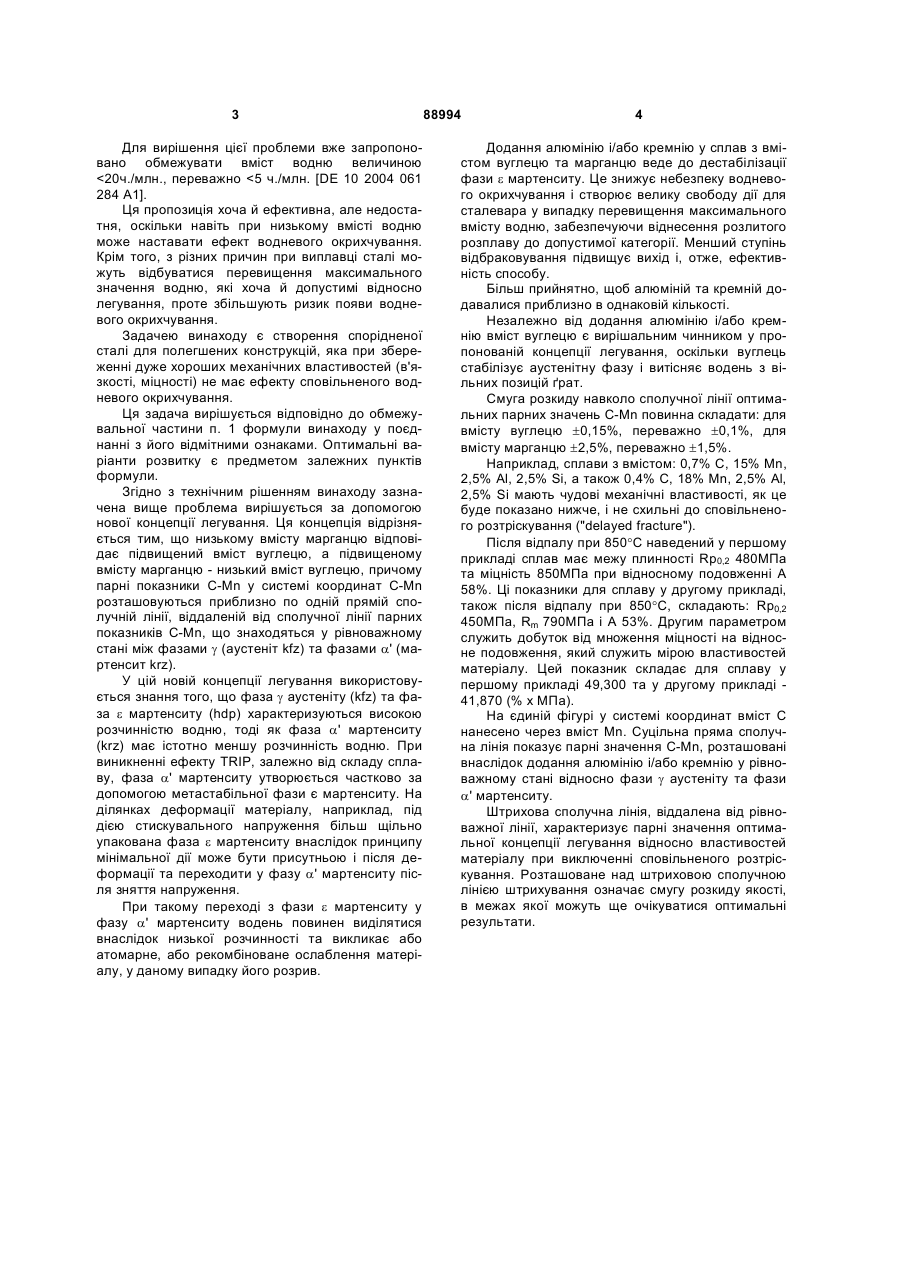

1. Здатна деформуватися сталь для виготовлення полегшених конструкцій з властивостями TRIP та TWIP, що містить елементи, мас. %: C2 2 (11) 1 3 Для вирішення цієї проблеми вже запропоновано обмежувати вміст водню величиною

Дивитися

Додаткова інформація

Назва патенту англійською

Deformable steel for manufacturing lightweight designs

Автори англійською

Spitzer Karl-Heinz, Eichholz Hellfried, Springub Bianca, Schmidt-Jurgensen Rune, Schaperkoetter Markus

Назва патенту російською

Способная деформироваться сталь для изготовления облегченных конструкций

Автори російською

Шпитцер Карл-Хайнц, Айхольц Хеллфрид, Шпрингуб Бианка, Шмидт-Юргенсен Руне, Шеперкёттер Маркус

МПК / Мітки

МПК: C22C 38/04, C21D 8/04, C22C 38/02, C21D 6/00, C22C 38/06

Мітки: полегшених, виготовлення, сталь, здатна, деформуватися, конструкцій

Код посилання

<a href="https://ua.patents.su/3-88994-zdatna-deformuvatisya-stal-dlya-vigotovlennya-polegshenikh-konstrukcijj.html" target="_blank" rel="follow" title="База патентів України">Здатна деформуватися сталь для виготовлення полегшених конструкцій</a>

Подібні патенти
