Спосіб виготовлення сталевих механічних деталей і сталь для виготовлення цих деталей

1. Спосіб виготовлення сталевих механічних деталей, згідно з яким отримують стальну заготівку деталі і проводять обробку шляхом цементації або нітроцементації, можливо при високій температурі, щонайменше частини поверхні заготівки деталі з подальшим гартуванням в маслі або газі, який відрізняється тим, що хімічний склад сталі, з якої складається деталь, містить у ваговому відношенні:

0,15%С0,35%,

Si не перевищує 0,6%,

Mn+Cr+Ni+Mo не перевищує 5%,

Al не перевищує 0,1%,

Сu не перевищує 0,5%,

S не перевищує 0,15%,

Р0,03%,

можливо, до 0,02% телуру, до 0,04% селену, до 0,07% свинцю, до 0,005% кальцію, при цьому решта представлена залізом і домішками від процесу виробництва; хімічний склад сталі доводять таким чином, щоб крива ЖОМІНІ сталі була такою, що:

45 HRCJ350 HRC,

39 HRCJ1147 HRC,

31 HRCJ2540 HRC

і щоб середні значення J3m, J11m, J15m і J25m п'яти проб ЖОМІНІ були такими, що:

IJ11m-J3mх14/22-J25mx8/22 I2,5 HRC,

J3m-J15m9 HRC.

2. Спосіб за п. 1, який відрізняється тим, що сталь така, що:

J3m-J15m8 HRC.

3. Спосіб за одним з пп. 1-2, який відрізняється тим, що середні значення J7m, J11m, J15m, J25m п'яти проб ЖОМІНІ такі, що:

10x(J7m-J11m)/(4x(J15m-J25m)2,15.

4. Спосіб за одним з пп. 1, 2 або 3, який відрізняється тим, що середні значення J7m, J11m, J15m, і J25m п'яти проб ЖОМІНІ такі, що;

10x(J7m-J15m)/(8x(J15m-J25m)2.

5. Спосіб за одним з пп. 1-4, який відрізняється тим, що хімічний склад сталі містить у ваговому відношенні:

0,2%С0,26%,

0,05%Si0,5%,

1%Мn1,6%,

0,4%Cr1,5%,

0,08%Mo0,27%,

Ni не перевищує 0,6%,

0,003%Аl0,06%,

Сu не перевищує 0,3%,

S не перевищує 0,1%,

Р<0,03%.

6. Спосіб за п. 5, який відрізняється тим, що хімічний склад сталі містить у ваговому відношенні:

0,21%С0,25%,

0,1%Si0,45%,

1,1%Мn1,5%,

0,9%Cr1,4%,

0,09%Mo0,26%,

Ni не перевищує 0,6%,

0,005%Аl0,05%,

Сu не перевищує 0,3%,

0,02%S0,09%,

P0,03%.

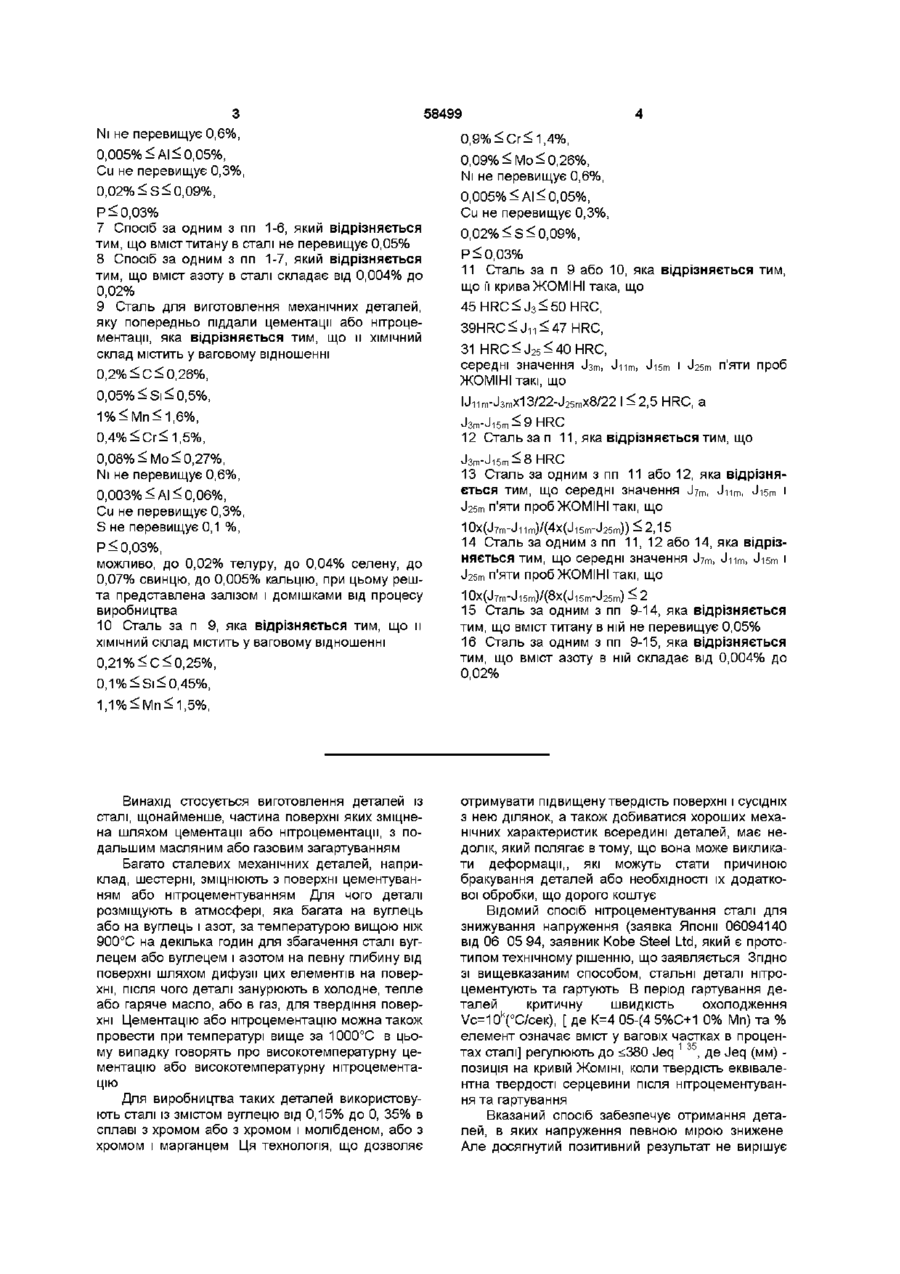

7. Спосіб за одним з пп. 1-6, який відрізняється тим, що вміст титану в сталі не перевищує 0,05%.

8. Спосіб за одним з пп. 1-7, який відрізняється тим, що вміст азоту в сталі складає від 0,004% до 0,02%.

9. Сталь для виготовлення механічних деталей, яку попередньо піддали цементації або нітроцементації, яка відрізняється тим, що її хімічний склад містить у ваговому відношенні:

0,2%С0,26%,

0,05%Si0,5%,

1%Mn1,6%,

0,4%Cr1,5%,

0,08%Mo0,27%,

Ni не перевищує 0,6%,

0,003%АІ0,06%,

Сu не перевищує 0,3%,

S не перевищує 0,1 %,

Р0,03%,

можливо, до 0,02% телуру, до 0,04% селену, до 0,07% свинцю, до 0,005% кальцію, при цьому решта представлена залізом і домішками від процесу виробництва.

10. Сталь за п. 9, яка відрізняється тим, що її хімічний склад містить у ваговому відношенні:

0,21%С0,25%,

0,1%Si0,45%,

1,1%Mn1,5%,

0,9%Cr1,4%,

0,09%Mo0,26%,

Ni не перевищує 0,6%,

0,005%Аl0,05%,

Сu не перевищує 0,3%,

0,02%S0,09%,

Р0,03%.

11. Сталь за п. 9 або 10, яка відрізняється тим, що її крива ЖОМІНІ така, що:

45 HRCJ350 HRC,

39HRCJ1147 HRC,

31 HRCJ2540 HRC,

середні значення J3m, J11m, J15m і J25m п'яти проб ЖОМІНІ такі, що:

IJ11m-J3mх13/22-J25mx8/22 I2,5 HRC, a

J3m-J15m9 HRC.

12. Сталь за п. 11, яка відрізняється тим, що:

J3m-J15m8 HRC.

13. Сталь за одним з пп. 11 або 12, яка відрізняється тим, що середні значення J7m, J11m, J15m і J25m п'яти проб ЖОМІНІ такі, що:

10x(J7m-J11m)/(4x(J15m-J25m))2,15.

14. Сталь за одним з пп. 11, 12 або 14, яка відрізняється тим, що середні значення J7m, J11m, J15m i J25m п'яти проб ЖОМІНІ такі, що:

10x(J7m-J15m)/(8x(J15m-J25m)2.

15. Сталь за одним з пп. 9-14, яка відрізняється тим, що вміст титану в ній не перевищує 0,05%.

16. Сталь за одним з пп. 9-15, яка відрізняється тим, що вміст азоту в ній складає від 0,004% до 0,02%.
