Радіаційний монітор

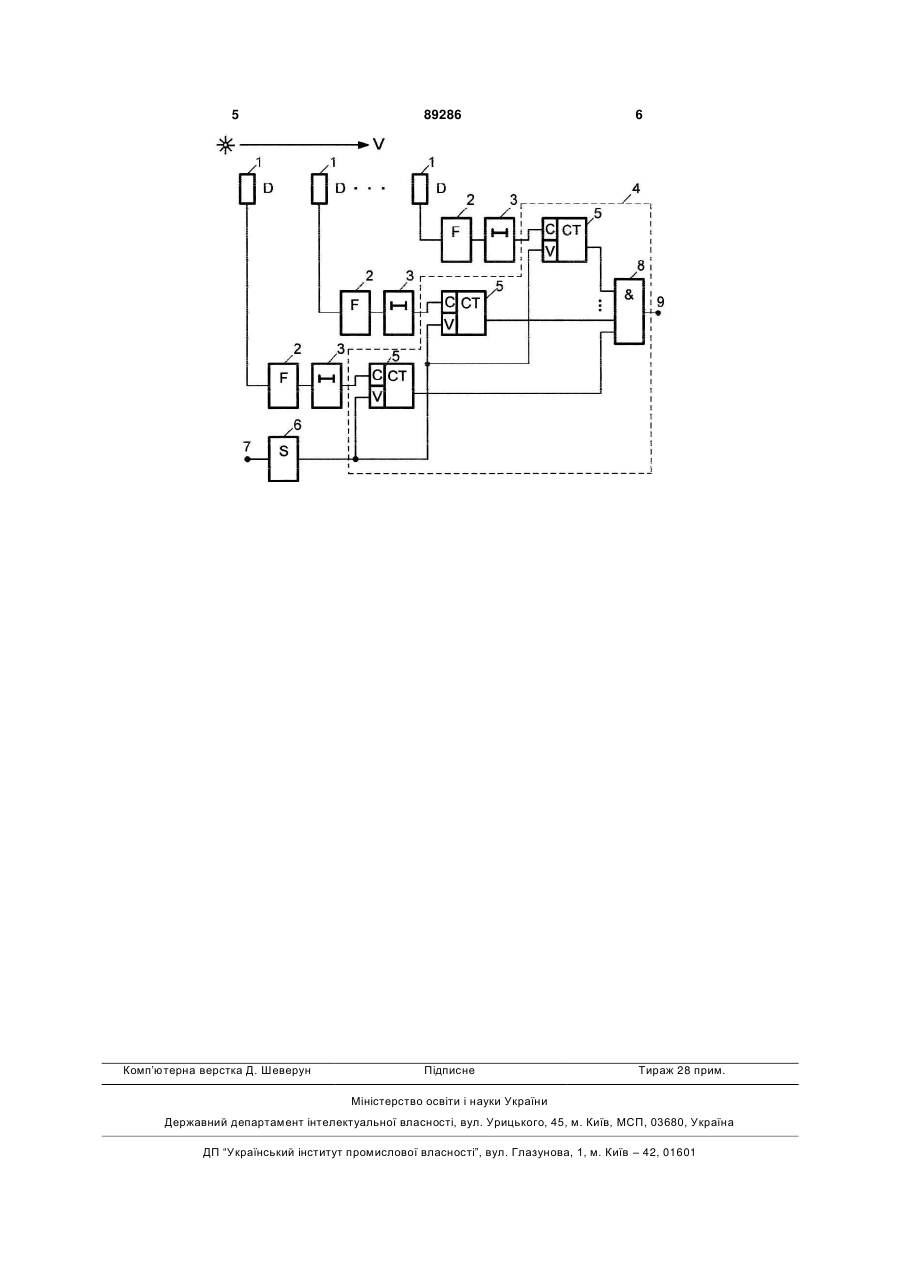

Радіаційний монітор, щo містить N вимірювальних каналів, які підключені до блока обробки та ухвалення рішення, а кожний з каналів містить послідовно з'єднані детектор випромінювання та формувач імпульсів однакової тривалості, який відрізняється тим, що між формувачами імпульсів і блоком обробки та ухвалення рішення додатково включені елементи затримки, а блок обробки та ухвалення рішення складається з N лічильників імпульсів, входи лічби яких приєднані до виходів елементів затримки, а входи керування через одновібратор приєднані до шини задання періоду часу аналізу, а їх виходи об'єднані елементом І. (19) (21) a200805999 (22) 08.05.2008 (24) 11.01.2010 (46) 11.01.2010, Бюл.№ 1, 2010 р. (72) ПЕТРУШЕВСЬКИЙ ІВАН ІВАНОВИЧ, РОЗОРІНОВ ГЕОРГІЙ МИКОЛАЙОВИЧ (73) ПЕТРУШЕВСЬКИЙ ІВАН ІВАНОВИЧ (56) UA 78531, 15.04.2007 RU 2303277, 20.07.2007 RU 2105323, 20.02.1998 US 3157789, 17.11.1964 US 4454423, 12.06.1984 JP 54115287, 07.09.1979 Никитин В.И., Тихонов А.А. К вопросу построения радиационной ветви интегрированной системы безопасности // Специальная техника. - 2002 . - № 5. - С. 39-42 3 89286 4 ність, підвищує ймовірність помилкового спрацьощення уздовж N детекторів на їхніх виходах бувування й збільшує час виміру. дуть з'являтися надфонові збільшення рівня виВ основу винаходу поставлене завдання ствопромінювання із затримками, обумовленими швирення радіаційного монітора, що забезпечує висодкістю руху джерела, На кресленні стрілкою ку точність виявлення джерела випромінювання, показане переміщення джерела ліворуч праворуч. низьку ймовірність помилкового спрацьовування Величина затримки в кожному з вимірювальних при зменшенні часу виміру. каналів може бути визначена по формулі Поставлене завдання вирішується за рахунок i /V н L того, що в радіаційному моніторі, що містить N де L - загальна довжина лінійки детекторів, V вимірювальних каналів, які підключені до блоку швидкість руху джерела і - номер каналу, N 2. обробки й ухвалення рішення, а кожний з каналів Наприклад, для показаного на кресленні намістять у собі послідовно з'єднані детектор випропрямку переміщення джерела в першому каналі, мінювання й формувач імпульсів однакової триващо детектується, затримка буде максимальною, а лості, між формувачами імпульсів і блоком обробв останньому каналі - мінімальною. ки й ухвалення рішення включені елементи Виявлене детекторами 1 іонізуюче випромінюзатримки, а блок обробки й ухвалення рішення вання перетвориться в послідовність випадкових у складається з N лічильників імпульсів, входи лічби часі імпульсів, які іа допомогою формувача 2 здояких приєднані до виходів елементів затримки, бувають форму імпульсів однакової тривалості. Ці входи керування через одновібратор приєднані до імпульси дані затримуються в часі за допомогою шини завдання періоду часу аналізу, а виходи елементів 3 затримки й надходять у блок 4 обробоб'єднані елементом И. ки й ухвалення рішення. У блоці 4 затримані імпуВикористання елементів затримки у вимірюльси надходять на входи лічби лічильників 5 імпувальних каналах і метода виміру випромінювання, льсів. Підрахунок імпульсів лічильниками 5 що не потребує визначення рівня фону дозволяє виконується тільки протягом наперед заданого забезпечити необхідну точність, малу ймовірність періоду часу аналізу. Цей період формується за помилкових спрацьовувань при зменшенні часу допомогою одновібратора 6, приєднаного до вхоаналізу, дів керування лічильників 5, інформація про що Сутність винаходу пояснюється кресленням, надходить по шині 7. Імпульси, що знімаються з на якому показана структурна схема радіаційного виходів переносу лічильників 5 надходять на елемонітора. мент И 8, вихід 9 «кого є виходом монітора. НаРадіаційний монітор містить N вимірювальних приклад, високий рівень па виході 9 установлюканалів, кожний з яких містить у собі послідовно ється тільки тоді, коли на виходах всіх лічильників з'єднані детектор 1 випромінювання, формувач 2 5 присутні імпульси переносу, які за допомогою імпульсів однакової тривалості й елемент 3 затриелементів 3 затримки виявляються сполученими в мки. Виходи елементів З затримки підключені до N часі. Це відбувається лише при наявності перемівходів блоку 4 обробки й ухвалення рішення. Блок щуваного уздовж детекторів джерела випроміню4 обробки й ухвалення рішення складається з N вання. лічильників 5 імпульсів, входи лічби яких приєднаПропонований радіаційний монітор у порівні до виходів елементів 3 затримки, входи керунянні з відомими моніторами дозволяє виконувати вання лічильників 5 через одновібратор 6 приєдавтоматичний контроль джерел випромінювання, нані до шини завдання періоду часу аналізу 7, а що рухаються, незалежно від рівня фонового вивиходи лічильників 5 об'єднані елементом И 8. промінювання. Монітор виключає паузи, пов'язані Вихід елемента И 8 є виходом 9 монітора. з виміром фонового випромінювання, що зменшує Детектори 1 розташовують у лінію уздовж начас виміру. З іншого боку, за рахунок використання прямку руху джерела іонізуючого випромінювання, елементів затримок практично виключене помилнаприклад, на рівній відстані один від одного. При кове спрацьовування, яри ньому може бути вияввідсутності джерела випромінювання, що рухаєтьлене навіть незначне перевищення фонового рівся, детектори 1 реєструють той самий фон. З пояня. вою джерела, що рухається, у міру його перемі 5 Комп’ютерна верстка Д. Шеверун 89286 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
