Конічний підшипник ковзання

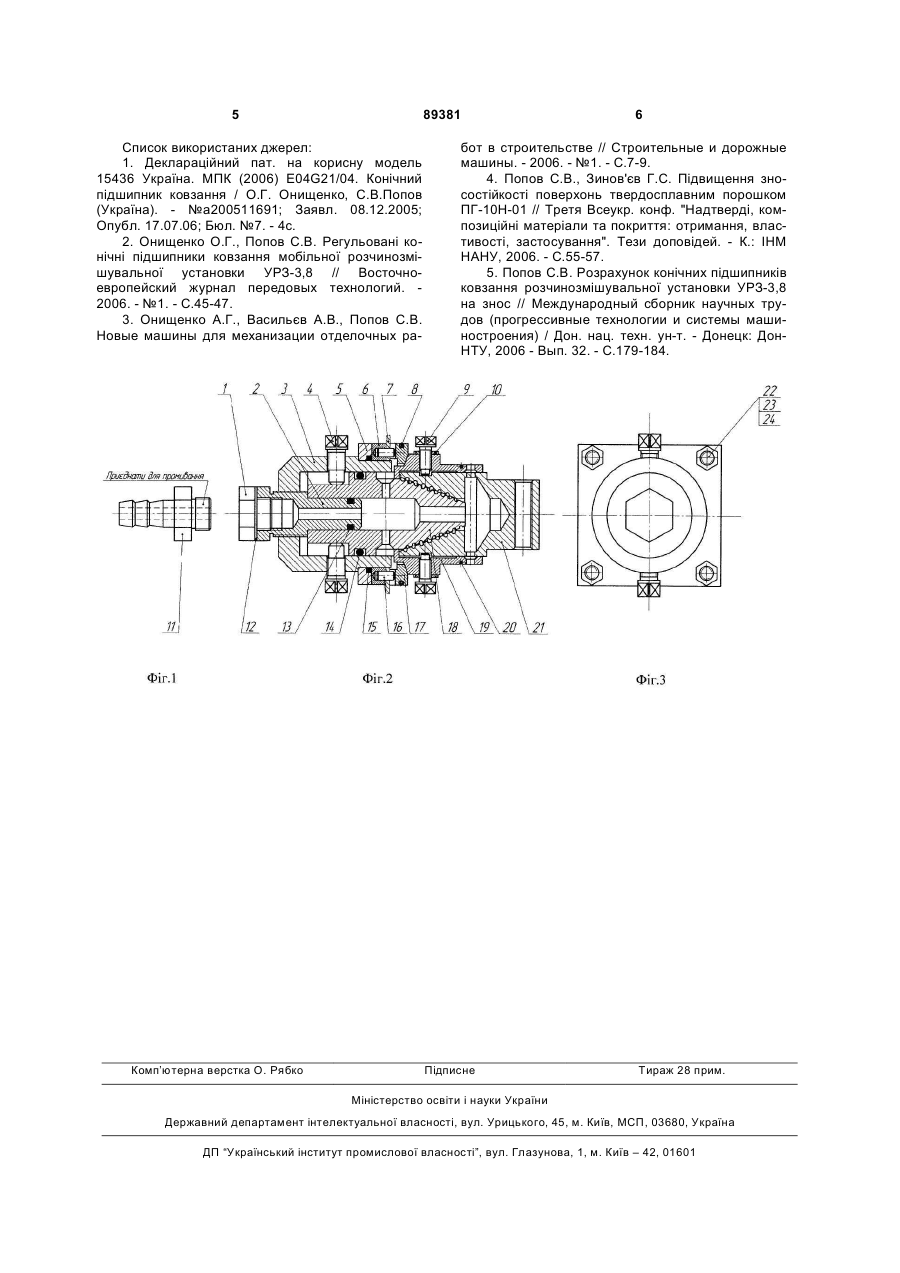

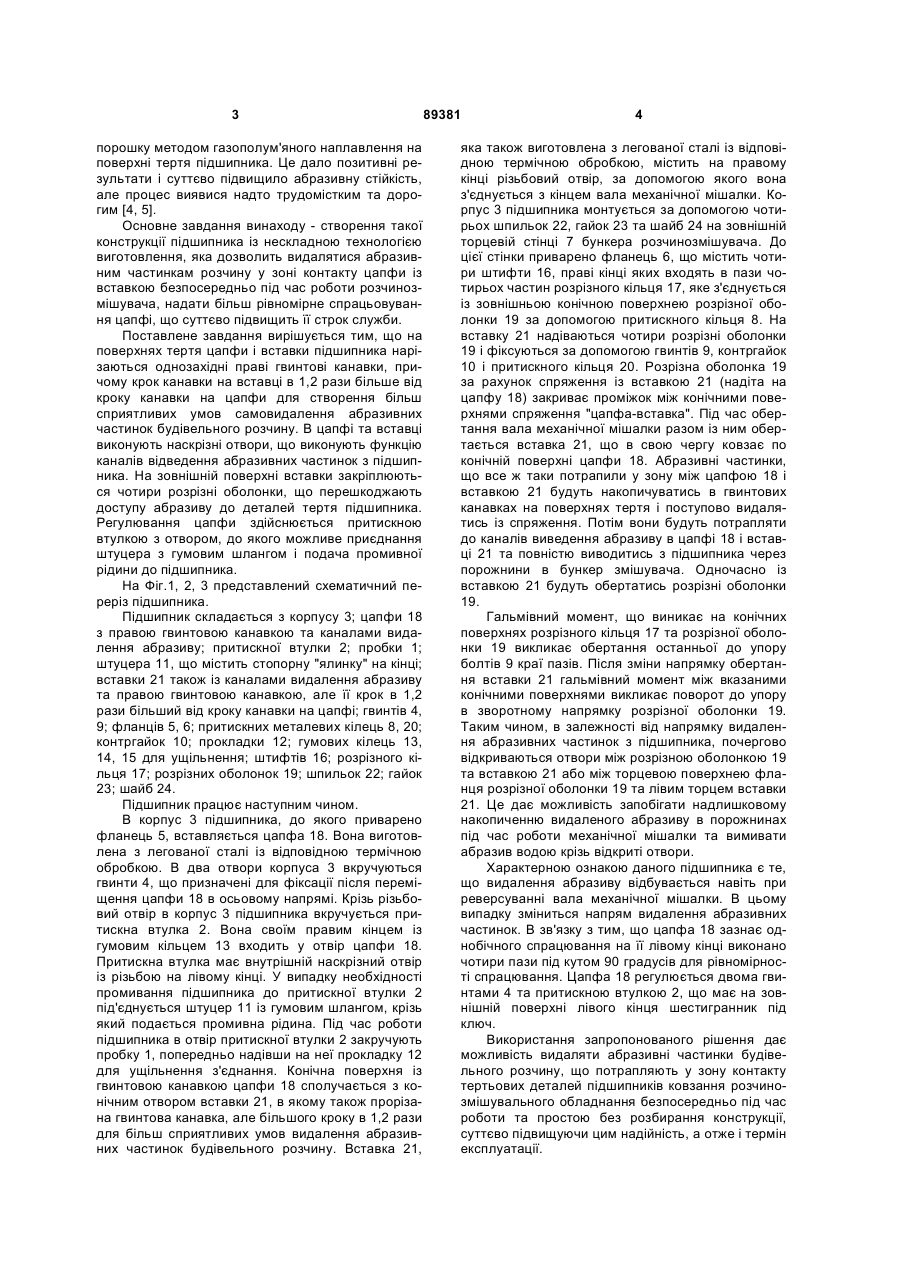

Конічний підшипник ковзання, який містить закріплений до торцевої стінки бункера розчинозмішувача корпус, у якому встановлена цапфа, конічні поверхні тертя якої контактують з відповідними поверхнями вставки, який відрізняється тим, що на згаданих поверхнях тертя цапфи та вставки виконані однозахідні праві гвинтові канавки, на зовнішню поверхню вставки встановлена розрізна оболонка, торцева поверхня якої з’єднана з розрізним кільцем, що взаємодіє з торцевою стінкою бункера розчинозмішувача, та містить фланець, що закриває проміжки між згаданими поверхнями тертя та охоплює цапфу, причому у цапфі та вставці виконані відповідні порожнини для промивання від абразивних часток, сполучені з вказаними проміжками та з порожниною у притискній втулці, один кінець якої контактує з цапфою, а інший кінець закритий знімною пробкою та виконаний з можливістю приєднання до неї штуцера промивного шланга. UA (21) a200703178 (22) 26.03.2007 (24) 25.01.2010 (46) 25.01.2010, Бюл.№ 2, 2010 р. (72) ОНИЩЕНКО ОЛЕКСАНДР ГРИГОРОВИЧ, ЗІНОВ'ЄВ ГЕОРГІЙ СЕРГІЙОВИЧ, ПОПОВ СТАНІСЛАВ В'ЯЧЕСЛАВОВИЧ (73) ПОЛТАВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ЮРІЯ КОНДРАТЮКА (56) UA 15436 U; 17.07.2006 EP 0404547 A2; 27.12.1990 CA 1228105 A1; 13.10.1987 EP 0216959 A1; 08.04.1987 JP 58217815 A; 17.12.1983 SU 696132; 05.11.1979 SU 19003; 31.01.1931 SU 1016575 A1; 07.05.1983 SU 193850; 13.03.1967 SU 183453; 17.06.1966 C2 2 (19) 1 3 порошку методом газополум'яного наплавлення на поверхні тертя підшипника. Це дало позитивні результати і суттєво підвищило абразивну стійкість, але процес виявися надто трудомістким та дорогим [4, 5]. Основне завдання винаходу - створення такої конструкції підшипника із нескладною технологією виготовлення, яка дозволить видалятися абразивним частинкам розчину у зоні контакту цапфи із вставкою безпосередньо під час роботи розчинозмішувача, надати більш рівномірне спрацьовування цапфі, що суттєво підвищить її строк служби. Поставлене завдання вирішується тим, що на поверхнях тертя цапфи і вставки підшипника нарізаються однозахідні праві гвинтові канавки, причому крок канавки на вставці в 1,2 рази більше від кроку канавки на цапфи для створення більш сприятливих умов самовидалення абразивних частинок будівельного розчину. В цапфі та вставці виконують наскрізні отвори, що виконують функцію каналів відведення абразивних частинок з підшипника. На зовнішній поверхні вставки закріплюються чотири розрізні оболонки, що перешкоджають доступу абразиву до деталей тертя підшипника. Регулювання цапфи здійснюється притискною втулкою з отвором, до якого можливе приєднання штуцера з гумовим шлангом і подача промивної рідини до підшипника. На Фіг.1, 2, 3 представлений схематичний переріз підшипника. Підшипник складається з корпусу 3; цапфи 18 з правою гвинтовою канавкою та каналами видалення абразиву; притискної втулки 2; пробки 1; штуцера 11, що містить стопорну "ялинку" на кінці; вставки 21 також із каналами видалення абразиву та правою гвинтовою канавкою, але її крок в 1,2 рази більший від кроку канавки на цапфі; гвинтів 4, 9; фланців 5, 6; притискних металевих кілець 8, 20; контргайок 10; прокладки 12; гумових кілець 13, 14, 15 для ущільнення; штифтів 16; розрізного кільця 17; розрізних оболонок 19; шпильок 22; гайок 23; шайб 24. Підшипник працює наступним чином. В корпус 3 підшипника, до якого приварено фланець 5, вставляється цапфа 18. Вона виготовлена з легованої сталі із відповідною термічною обробкою. В два отвори корпуса 3 вкручуються гвинти 4, що призначені для фіксації після переміщення цапфи 18 в осьовому напрямі. Крізь різьбовий отвір в корпус 3 підшипника вкручується притискна втулка 2. Вона своїм правим кінцем із гумовим кільцем 13 входить у отвір цапфи 18. Притискна втулка має внутрішній наскрізний отвір із різьбою на лівому кінці. У випадку необхідності промивання підшипника до притискної втулки 2 під'єднується штуцер 11 із гумовим шлангом, крізь який подається промивна рідина. Під час роботи підшипника в отвір притискної втулки 2 закручують пробку 1, попередньо надівши на неї прокладку 12 для ущільнення з'єднання. Конічна поверхня із гвинтовою канавкою цапфи 18 сполучається з конічним отвором вставки 21, в якому також прорізана гвинтова канавка, але більшого кроку в 1,2 рази для більш сприятливих умов видалення абразивних частинок будівельного розчину. Вставка 21, 89381 4 яка також виготовлена з легованої сталі із відповідною термічною обробкою, містить на правому кінці різьбовий отвір, за допомогою якого вона з'єднується з кінцем вала механічної мішалки. Корпус 3 підшипника монтується за допомогою чотирьох шпильок 22, гайок 23 та шайб 24 на зовнішній торцевій стінці 7 бункера розчинозмішувача. До цієї стінки приварено фланець 6, що містить чотири штифти 16, праві кінці яких входять в пази чотирьох частин розрізного кільця 17, яке з'єднується із зовнішньою конічною поверхнею розрізної оболонки 19 за допомогою притискного кільця 8. На вставку 21 надіваються чотири розрізні оболонки 19 і фіксуються за допомогою гвинтів 9, контргайок 10 і притискного кільця 20. Розрізна оболонка 19 за рахунок спряження із вставкою 21 (надіта на цапфу 18) закриває проміжок між конічними поверхнями спряження "цапфа-вставка". Під час обертання вала механічної мішалки разом із ним обертається вставка 21, що в свою чергу ковзає по конічній поверхні цапфи 18. Абразивні частинки, що все ж таки потрапили у зону між цапфою 18 і вставкою 21 будуть накопичуватись в гвинтових канавках на поверхнях тертя і поступово видалятись із спряження. Потім вони будуть потрапляти до каналів виведення абразиву в цапфі 18 і вставці 21 та повністю виводитись з підшипника через порожнини в бункер змішувача. Одночасно із вставкою 21 будуть обертатись розрізні оболонки 19. Гальмівний момент, що виникає на конічних поверхнях розрізного кільця 17 та розрізної оболонки 19 викликає обертання останньої до упору болтів 9 краї пазів. Після зміни напрямку обертання вставки 21 гальмівний момент між вказаними конічними поверхнями викликає поворот до упору в зворотному напрямку розрізної оболонки 19. Таким чином, в залежності від напрямку видалення абразивних частинок з підшипника, почергово відкриваються отвори між розрізною оболонкою 19 та вставкою 21 або між торцевою поверхнею фланця розрізної оболонки 19 та лівим торцем вставки 21. Це дає можливість запобігати надлишковому накопиченню видаленого абразиву в порожнинах під час роботи механічної мішалки та вимивати абразив водою крізь відкриті отвори. Характерною ознакою даного підшипника є те, що видалення абразиву відбувається навіть при реверсуванні вала механічної мішалки. В цьому випадку зміниться напрям видалення абразивних частинок. В зв'язку з тим, що цапфа 18 зазнає однобічного спрацювання на її лівому кінці виконано чотири пази під кутом 90 градусів для рівномірності спрацювання. Цапфа 18 регулюється двома гвинтами 4 та притискною втулкою 2, що має на зовнішній поверхні лівого кінця шестигранник під ключ. Використання запропонованого рішення дає можливість видаляти абразивні частинки будівельного розчину, що потрапляють у зону контакту тертьових деталей підшипників ковзання розчинозмішувального обладнання безпосередньо під час роботи та простою без розбирання конструкції, суттєво підвищуючи цим надійність, а отже і термін експлуатації. 5 89381 Список використаних джерел: 1. Деклараційний пат. на корисну модель 15436 Україна. МПК (2006) E04G21/04. Конічний підшипник ковзання / О.Г. Онищенко, С.В.Попов (Україна). - №а200511691; Заявл. 08.12.2005; Опубл. 17.07.06; Бюл. №7. - 4с. 2. Онищенко О.Г., Попов С.В. Регульовані конічні підшипники ковзання мобільної розчинозмішувальної установки УРЗ-3,8 // Восточноевропейский журнал передовых технологий. 2006. - №1. - С.45-47. 3. Онищенко А.Г., Васильєв А.В., Попов С.В. Новые машины для механизации отделочных ра Комп’ютерна верстка О. Рябко 6 бот в строительстве // Строительные и дорожные машины. - 2006. - №1. - С.7-9. 4. Попов С.В., Зинов'єв Г.С. Підвищення зносостійкості поверхонь твердосплавним порошком ПГ-10Н-01 // Третя Всеукр. конф. "Надтверді, композиційні матеріали та покриття: отримання, властивості, застосування". Тези доповідей. - К.: ІНМ НАНУ, 2006. - С.55-57. 5. Попов С.В. Розрахунок конічних підшипників ковзання розчинозмішувальної установки УРЗ-3,8 на знос // Международный сборник научных трудов (прогрессивные технологии и системы машиностроения) / Дон. нац. техн. ун-т. - Донецк: ДонНТУ, 2006 - Вып. 32. - С.179-184. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
