Номер патенту: 89392

Опубліковано: 25.01.2010

Автор: Абдалла Магд Ахмед Котб

Завантажити PDF файл.

Формула / Реферат

1. Пристрій для виділення води з вологого середовища, що містить куполоподібний елемент 3, резервуар 7 для конденсату води, сполучений з системою труб, причому одна з труб виконана у вигляді каналу 9 для зливу води, інша виконана у вигляді елемента 4 для впускання повітря, сполученого з резервуаром 7 за допомогою охолоджуваної труби 6 конденсатора, який відрізняється тим, що куполоподібний елемент 3 виконаний прозорим або напівпрозорим та має розміщений всередині нього елемент 5 для акумулювання тепла, в нижній частині він сполучений з резервуаром 7, а в верхній частині сполучений з прозорим або напівпрозорим елементом 2 для утримання повітря, який має отвір 1 з випускною кришкою.

2. Пристрій за п. 1, який відрізняється тим, що труба 6 конденсатора містить джерело вібрацій або звука 8, що передаються по ній.

3. Пристрій за пп. 1 або 2, який відрізняється тим, що елемент 2 для утримання повітря виконаний циліндричним з установленим в ньому водяним насосом та/або вентилятором та має отвір 1 з установленими в ньому вентиляторами.

4. Пристрій за будь-яким із пп. 1-3, який відрізняється тим, що містить щонайменше один елемент 4 для впускання повітря, який має заслінку в місці впускання повітря та вентилятори на внутрішній та зовнішній стороні.

5. Пристрій за будь-яким із попередніх пунктів, який відрізняється тим, що має повітряні фільтри або дрібнодисперсні розпилювачі водяного туману.

Текст

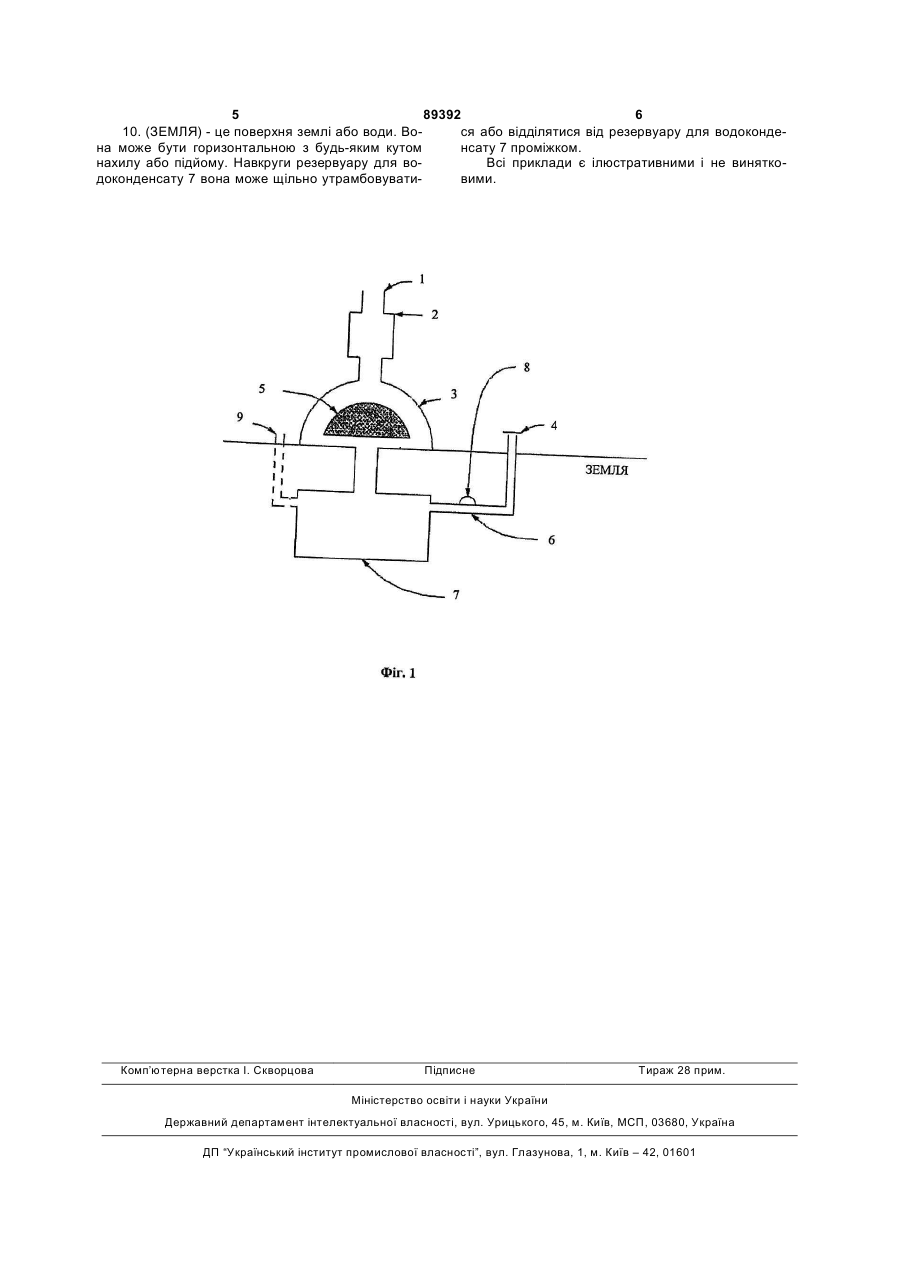

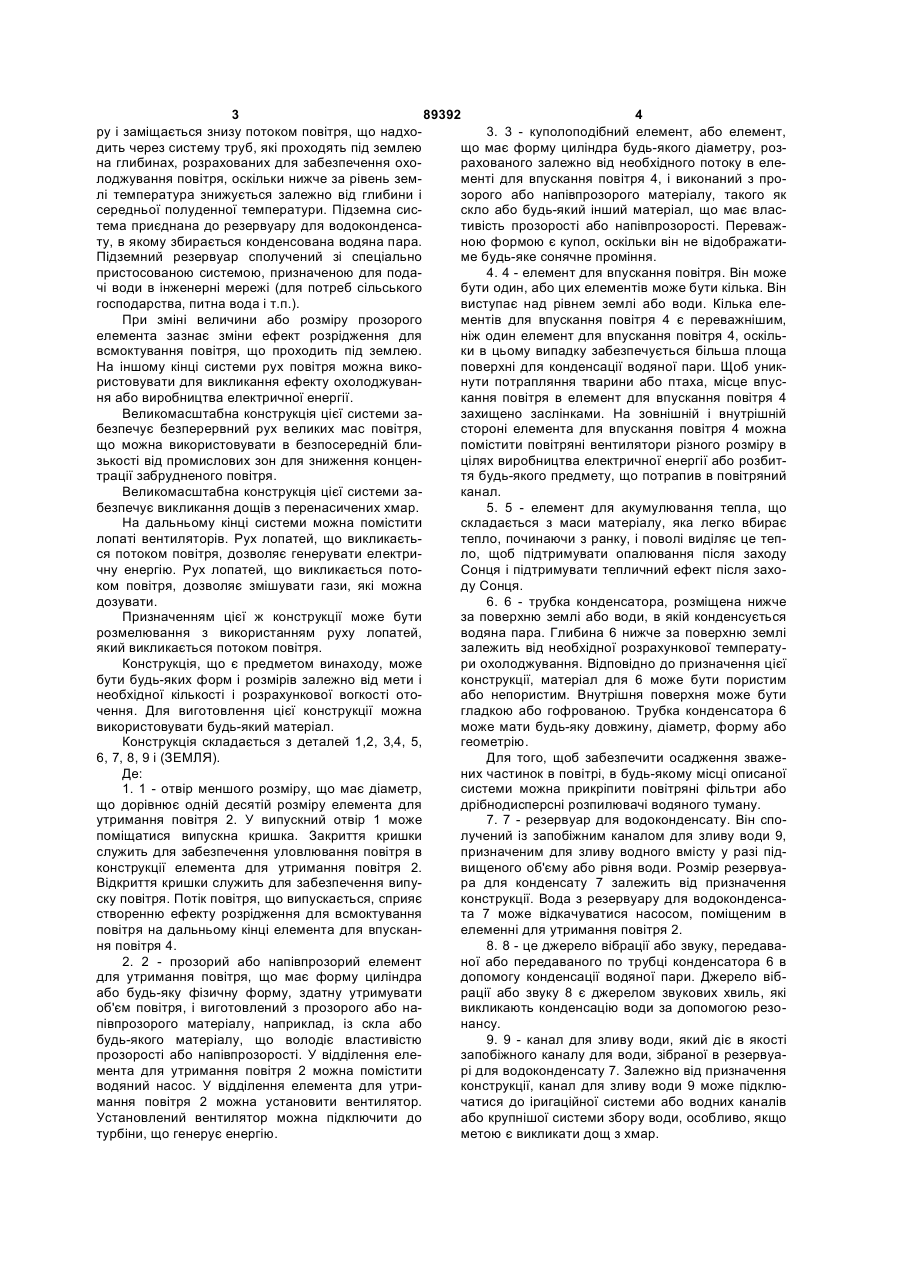

1. Пристрій для виділення води з вологого середовища, що містить куполоподібний елемент 3, резервуар 7 для конденсату води, сполучений з системою труб, причому одна з труб виконана у вигляді каналу 9 для зливу води, інша виконана у вигляді елемента 4 для впускання повітря, сполученого з резервуаром 7 за допомогою охолоджуваної труби 6 конденсатора, який відрізняється тим, що куполоподібний елемент 3 виконаний прозорим або напівпрозорим та має розміщений все C2 2 (19) 1 3 89392 4 ру і заміщається знизу потоком повітря, що надхо3. 3 - куполоподібний елемент, або елемент, дить через систему труб, які проходять під землею що має форму циліндра будь-якого діаметру, розна глибинах, розрахованих для забезпечення охорахованого залежно від необхідного потоку в елелоджування повітря, оскільки нижче за рівень земменті для впускання повітря 4, і виконаний з пролі температура знижується залежно від глибини і зорого або напівпрозорого матеріалу, такого як середньої полуденної температури. Підземна сисскло або будь-який інший матеріал, що має властема приєднана до резервуару для водоконденсативість прозорості або напівпрозорості. Переважту, в якому збирається конденсована водяна пара. ною формою є купол, оскільки він не відображатиПідземний резервуар сполучений зі спеціально ме будь-яке сонячне проміння. пристосованою системою, призначеною для пода4. 4 - елемент для впускання повітря. Він може чі води в інженерні мережі (для потреб сільського бути один, або цих елементів може бути кілька. Він господарства, питна вода і т.п.). виступає над рівнем землі або води. Кілька елеПри зміні величини або розміру прозорого ментів для впускання повітря 4 є переважнішим, елемента зазнає зміни ефект розрідження для ніж один елемент для впускання повітря 4, оскільвсмоктування повітря, що проходить під землею. ки в цьому випадку забезпечується більша площа На іншому кінці системи рух повітря можна викоповерхні для конденсації водяної пари. Щоб уникристовувати для викликання ефекту охолоджуваннути потрапляння тварини або птаха, місце впусня або виробництва електричної енергії. кання повітря в елемент для впускання повітря 4 Великомасштабна конструкція цієї системи зазахищено заслінками. На зовнішній і внутрішній безпечує безперервний рух великих мас повітря, стороні елемента для впускання повітря 4 можна що можна використовувати в безпосередній блипомістити повітряні вентилятори різного розміру в зькості від промислових зон для зниження конценцілях виробництва електричної енергії або розбиттрації забрудненого повітря. тя будь-якого предмету, що потрапив в повітряний Великомасштабна конструкція цієї системи заканал. безпечує викликання дощів з перенасичених хмар. 5. 5 - елемент для акумулювання тепла, що На дальньому кінці системи можна помістити складається з маси матеріалу, яка легко вбирає лопаті вентиляторів. Рух лопатей, що викликаєтьтепло, починаючи з ранку, і поволі виділяє це тепся потоком повітря, дозволяє генерувати електрило, щоб підтримувати опалювання після заходу чну енергію. Рух лопатей, що викликається потоСонця і підтримувати тепличний ефект після захоком повітря, дозволяє змішувати гази, які можна ду Сонця. дозувати. 6. 6 - трубка конденсатора, розміщена нижче Призначенням цієї ж конструкції може бути за поверхню землі або води, в якій конденсується розмелювання з використанням руху лопатей, водяна пара. Глибина 6 нижче за поверхню землі який викликається потоком повітря. залежить від необхідної розрахункової температуКонструкція, що є предметом винаходу, може ри охолоджування. Відповідно до призначення цієї бути будь-яких форм і розмірів залежно від мети і конструкції, матеріал для 6 може бути пористим необхідної кількості і розрахункової вогкості отоабо непористим. Внутрішня поверхня може бути чення. Для виготовлення цієї конструкції можна гладкою або гофрованою. Трубка конденсатора 6 використовувати будь-який матеріал. може мати будь-яку довжину, діаметр, форму або Конструкція складається з деталей 1,2, 3,4, 5, геометрію. 6, 7, 8, 9 і (ЗЕМЛЯ). Для того, щоб забезпечити осадження зважеДе: них частинок в повітрі, в будь-якому місці описаної 1. 1 - отвір меншого розміру, що має діаметр, системи можна прикріпити повітряні фільтри або що дорівнює одній десятій розміру елемента для дрібнодисперсні розпилювачі водяного туману. утримання повітря 2. У випускний отвір 1 може 7. 7 - резервуар для водоконденсату. Він спопоміщатися випускна кришка. Закриття кришки лучений із запобіжним каналом для зливу води 9, служить для забезпечення уловлювання повітря в призначеним для зливу водного вмісту у разі підконструкції елемента для утримання повітря 2. вищеного об'єму або рівня води. Розмір резервуаВідкриття кришки служить для забезпечення випура для конденсату 7 залежить від призначення ску повітря. Потік повітря, що випускається, сприяє конструкції. Вода з резервуару для водоконденсастворенню ефекту розрідження для всмоктування та 7 може відкачуватися насосом, поміщеним в повітря на дальньому кінці елемента для впусканелеменні для утримання повітря 2. ня повітря 4. 8. 8 - це джерело вібрації або звуку, передава2. 2 - прозорий або напівпрозорий елемент ної або передаваного по трубці конденсатора 6 в для утримання повітря, що має форму циліндра допомогу конденсації водяної пари. Джерело вібабо будь-яку фізичну форму, здатну утримувати рації або звуку 8 є джерелом звукових хвиль, які об'єм повітря, і виготовлений з прозорого або навикликають конденсацію води за допомогою резопівпрозорого матеріалу, наприклад, із скла або нансу. будь-якого матеріалу, що володіє властивістю 9. 9 - канал для зливу води, який діє в якості прозорості або напівпрозорості. У відділення елезапобіжного каналу для води, зібраної в резервуамента для утримання повітря 2 можна помістити рі для водоконденсату 7. Залежно від призначення водяний насос. У відділення елемента для утриконструкції, канал для зливу води 9 може підклюмання повітря 2 можна установити вентилятор. чатися до іригаційної системи або водних каналів Установлений вентилятор можна підключити до або крупнішої системи збору води, особливо, якщо турбіни, що генерує енергію. метою є викликати дощ з хмар. 5 89392 6 10. (ЗЕМЛЯ) - це поверхня землі або води. Вося або відділятися від резервуару для водокондена може бути горизонтальною з будь-яким кутом нсату 7 проміжком. нахилу або підйому. Навкруги резервуару для воВсі приклади є ілюстративними і не виняткодоконденсату 7 вона може щільно утрамбовувативими. Комп’ютерна верстка І. Скворцова Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for water reclamation

Автори англійською

ABDALLA, Magd, Ahmed, Kotb

Назва патенту російською

Устройство для выделения воды из воздуха

Автори російською

Абдалла Магд Ахмед Котб

МПК / Мітки

МПК: E03B 3/00

Мітки: виділення, повітря, пристрій, води

Код посилання
