Пристрій для економії води і проти відкладення вапна у змішувачах для гарячої та холодної води

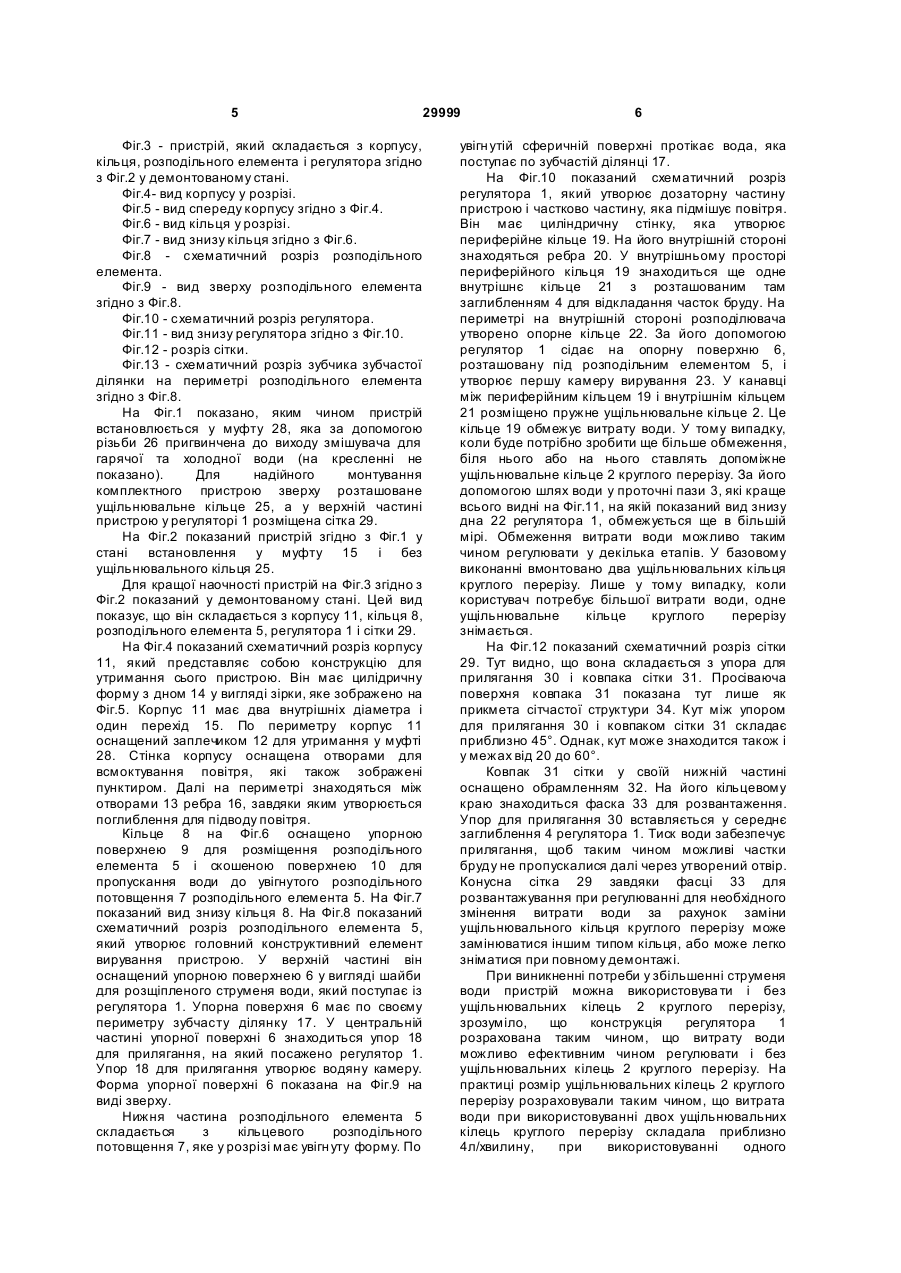

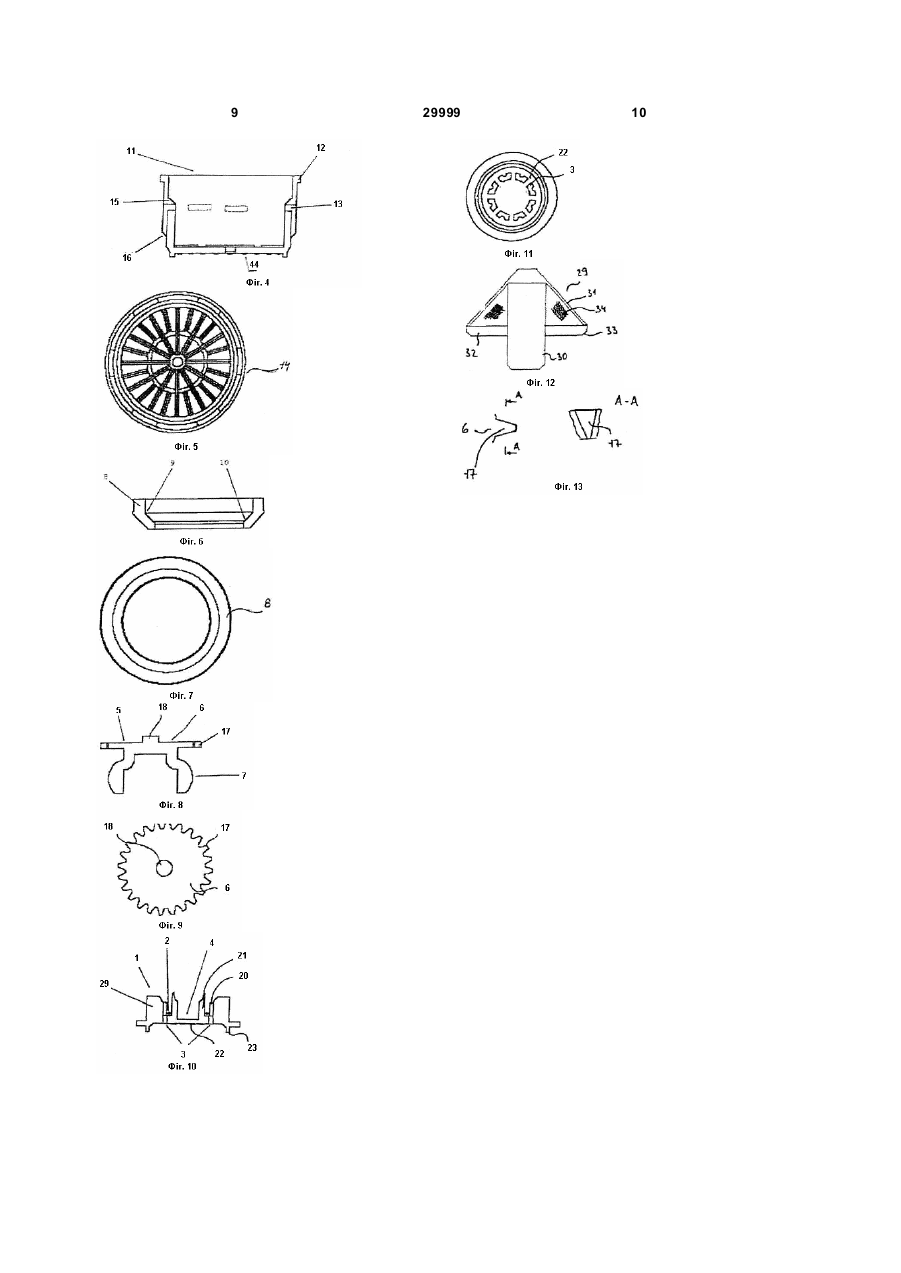

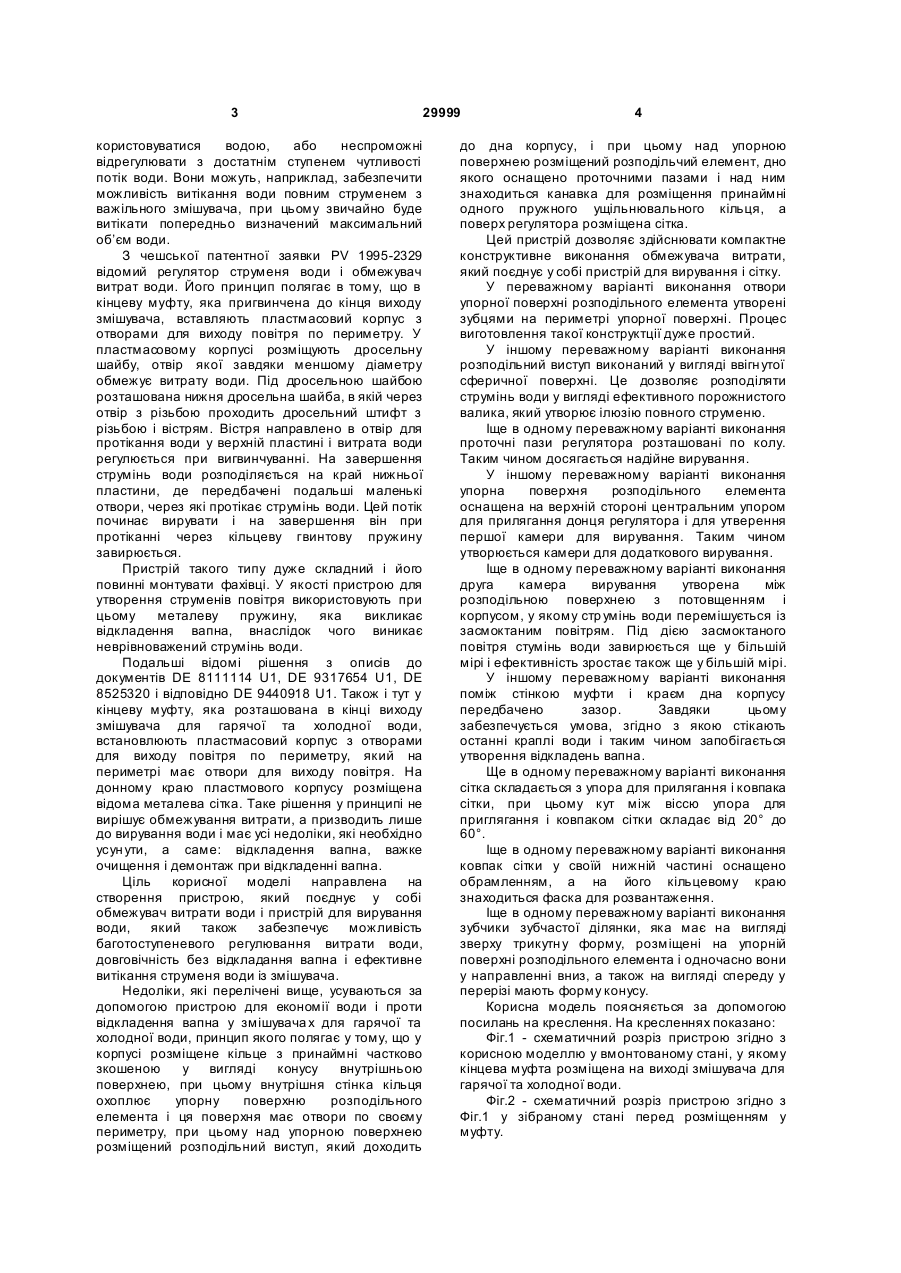

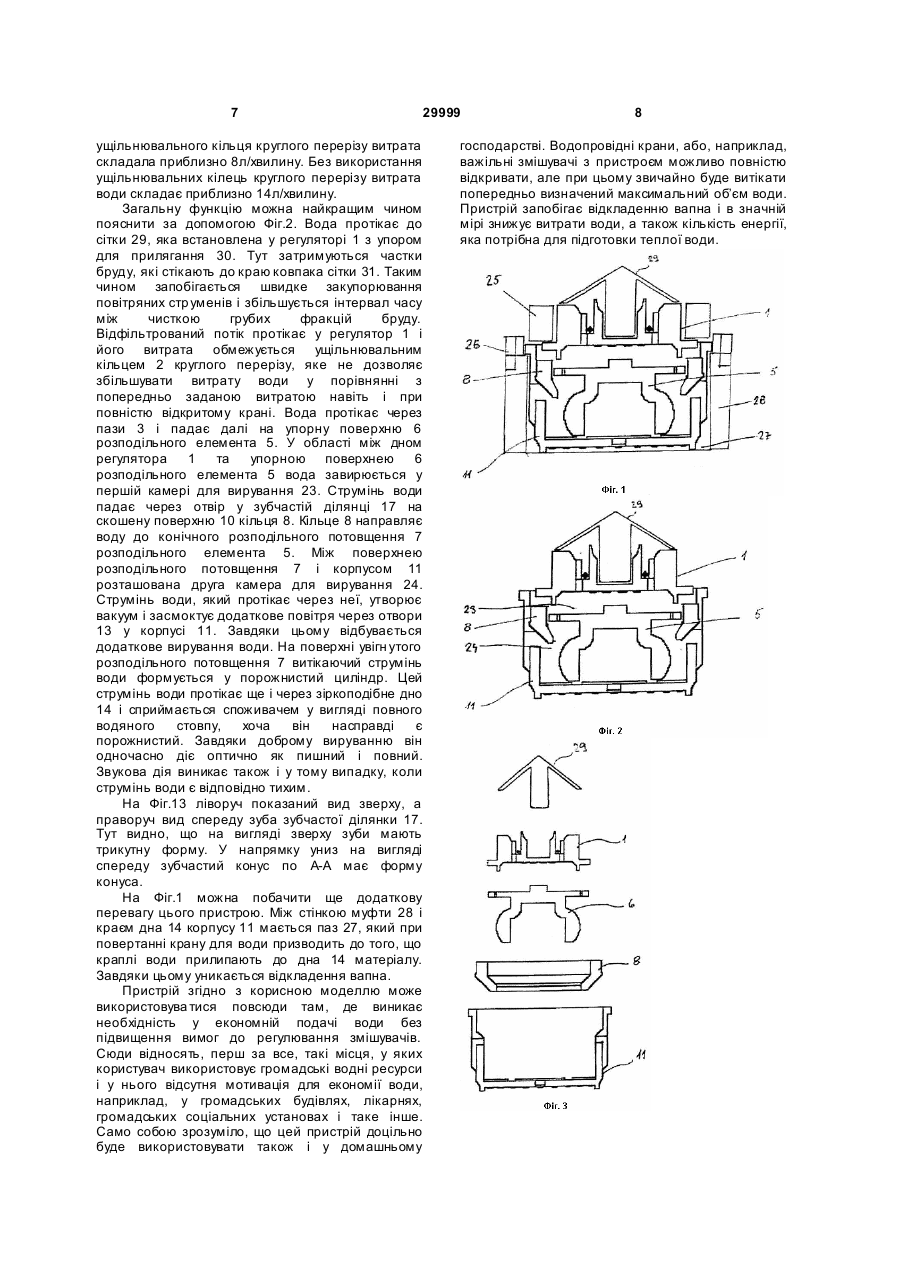

1. Пристрій для економії води і проти відкладення вапна у змішувача х для гарячої та холодної води, який розміщується у муфті (28), яка закріплюється на виході змішувача, з корпусом (11), який оснащений отворами (13) по своєму периметру для всмоктування повітря у стр умінь води, який відрізняється тим, що у корпусі (11) розташоване кільце (8) з принаймні частково конічно скошеною внутрішньою поверхнею (10), при цьому внутрішня стінка кільця (8) охоплює упорну поверхню (6) розподільного елемента (5) і ця поверхня має отвори по своєму периметру, під упорною поверхнею (6) розміщене розподільне потовщення (7), яке простягається до дна (14) корпусу (11), при цьому над упорною поверхнею (6) розподільного елемента (5) розміщений регулятор (1), дно якого оснащене проточними пазами (3), над якими виконана канавка для розміщення принаймні одного пружного ущільнювального кільця (2), а поверх регулятора (1) розміщена сітка (29). 2. Пристрій за п. 1, який відрізняється тим, що отвори в упорній поверхні (6) розподільного елемента (5) утворені зубчастою ділянкою (17) по периметру. 3. Пристрій за пп. 1, 2, який відрізняється тим, що розподільне потовщення (7) виконане у вигляді конічної сферичної поверхні. U 2 (11) 1 3 29999 користовуватися водою, або неспроможні відрегулювати з достатнім ступенем чутливості потік води. Вони можуть, наприклад, забезпечити можливість витікання води повним струменем з важільного змішувача, при цьому звичайно буде витікати попередньо визначений максимальний об’єм води. З чешської патентної заявки PV 1995-2329 відомий регулятор струменя води і обмежувач витрат води. Його принцип полягає в тому, що в кінцеву муфту, яка пригвинчена до кінця виходу змішувача, вставляють пластмасовий корпус з отворами для виходу повітря по периметру. У пластмасовому корпусі розміщують дросельну шайбу, отвір якої завдяки меншому діаметру обмежує витрату води. Під дросельною шайбою розташована нижня дросельна шайба, в якій через отвір з різьбою проходить дросельний штифт з різьбою і вістрям. Вістря направлено в отвір для протікання води у верхній пластині і витрата води регулюється при вигвинчуванні. На завершення струмінь води розподіляється на край нижньої пластини, де передбачені подальші маленькі отвори, через які протікає струмінь води. Цей потік починає вирувати і на завершення він при протіканні через кільцеву гвинтову пружину завирюється. Пристрій такого типу дуже складний і його повинні монтувати фахівці. У якості пристрою для утворення струменів повітря використовують при цьому металеву пружину, яка викликає відкладення вапна, внаслідок чого виникає неврівноважений струмінь води. Подальші відомі рішення з описів до документів DE 8111114 U1, DE 9317654 U1, DE 8525320 і відповідно DE 9440918 U1. Також і тут у кінцеву муфту, яка розташована в кінці виходу змішувача для гарячої та холодної води, встановлюють пластмасовий корпус з отворами для виходу повітря по периметру, який на периметрі має отвори для виходу повітря. На донному краю пластмового корпусу розміщена відома металева сітка. Таке рішення у принципі не вирішує обмежування витрати, а призводить лише до вирування води і має усі недоліки, які необхідно усун ути, а саме: відкладення вапна, важке очищення і демонтаж при відкладенні вапна. Ціль корисної моделі направлена на створення пристрою, який поєднує у собі обмежувач витрати води і пристрій для вирування води, який також забезпечує можливість баготоступеневого регулювання витрати води, довговічність без відкладання вапна і ефективне витікання струменя води із змішувача. Недоліки, які перелічені вище, усуваються за допомогою пристрою для економії води і проти відкладення вапна у змішувача х для гарячої та холодної води, принцип якого полягає у тому, що у корпусі розміщене кільце з принаймні частково зкошеною у вигляді конусу внутрішньою поверхнею, при цьому внутрішня стінка кільця охоплює упорну поверхню розподільного елемента і ця поверхня має отвори по своєму периметру, при цьому над упорною поверхнею розміщений розподільний виступ, який доходить 4 до дна корпусу, і при цьому над упорною поверхнею розміщений розподільчий елемент, дно якого оснащено проточними пазами і над ним знаходиться канавка для розміщення принаймні одного пружного ущільнювального кільця, а поверх регулятора розміщена сітка. Цей пристрій дозволяє здійснювати компактне конструктивне виконання обмежувача витрати, який поєднує у собі пристрій для вирування і сітку. У переважному варіанті виконання отвори упорної поверхні розподільного елемента утворені зубцями на периметрі упорної поверхні. Процес виготовлення такої конструктції дуже простий. У іншому переважному варіанті виконання розподільний виступ виконаний у вигляді ввігн утої сферичної поверхні. Це дозволяє розподіляти струмінь води у вигляді ефективного порожнистого валика, який утворює ілюзію повного струменю. Іще в одному переважному варіанті виконання проточні пази регулятора розташовані по колу. Таким чином досягається надійне вирування. У іншому переважному варіанті виконання упорна поверхня розподільного елемента оснащена на верхній стороні центральним упором для прилягання донця регулятора і для утверення першої камери для вирування. Таким чином утворюється камери для додаткового вирування. Іще в одному переважному варіанті виконання друга камера вирування утворена між розподільною поверхнею з потовщенням і корпусом, у якому стр умінь води перемішується із засмоктаним повітрям. Під дією засмоктаного повітря стумінь води завирюється ще у більшій мірі і ефективність зростає також ще у більшій мірі. У іншому переважному варіанті виконання поміж стінкою муфти і краєм дна корпусу передбачено зазор. Завдяки цьому забезпечується умова, згідно з якою стікають останні краплі води і таким чином запобігається утворення відкладень вапна. Ще в одному переважному варіанті виконання сітка складається з упора для прилягання і ковпака сітки, при цьому кут між віссю упора для приглягання і ковпаком сітки складає від 20° до 60°. Іще в одному переважному варіанті виконання ковпак сітки у своїй нижній частині оснащено обрамленням, а на його кільцевому краю знаходиться фаска для розвантаження. Іще в одному переважному варіанті виконання зубчики зубчастої ділянки, яка має на вигляді зверху трикутн у форму, розміщені на упорній поверхні розподільного елемента і одночасно вони у направленні вниз, а також на вигляді спереду у перерізі мають форму конусу. Корисна модель поясняється за допомогою посилань на креслення. На кресленнях показано: Фіг.1 - схематичний розріз пристрою згідно з корисною моделлю у вмонтованому стані, у якому кінцева муфта розміщена на виході змішувача для гарячої та холодної води. Фіг.2 - схематичний розріз пристрою згідно з Фіг.1 у зібраному стані перед розміщенням у муфту. 5 29999 Фіг.3 - пристрій, який складається з корпусу, кільця, розподільного елемента і регулятора згідно з Фіг.2 у демонтованому стані. Фіг.4- вид корпусу у розрізі. Фіг.5 - вид спереду корпусу згідно з Фіг.4. Фіг.6 - вид кільця у розрізі. Фіг.7 - вид знизу кільця згідно з Фіг.6. Фіг.8 - схематичний розріз розподільного елемента. Фіг.9 - вид зверху розподільного елемента згідно з Фіг.8. Фіг.10 - схематичний розріз регулятора. Фіг.11 - вид знизу регулятора згідно з Фіг.10. Фіг.12 - розріз сітки. Фіг.13 - схематичний розріз зубчика зубчастої ділянки на периметрі розподільного елемента згідно з Фіг.8. На Фіг.1 показано, яким чином пристрій встановлюється у муфту 28, яка за допомогою різьби 26 пригвинчена до виходу змішувача для гарячої та холодної води (на кресленні не показано). Для надійного монтування комплектного пристрою зверху розташоване ущільнювальне кільце 25, а у верхній частині пристрою у регуляторі 1 розміщена сітка 29. На Фіг.2 показаний пристрій згідно з Фіг.1 у стані встановлення у муфту 15 і без ущільнювального кільця 25. Для кращої наочності пристрій на Фіг.3 згідно з Фіг.2 показаний у демонтованому стані. Цей вид показує, що він складається з корпусу 11, кільця 8, розподільного елемента 5, регулятора 1 і сітки 29. На Фіг.4 показаний схематичний розріз корпусу 11, який представляє собою конструкцію для утримання сього пристрою. Він має цилідричну форму з дном 14 у вигляді зірки, яке зображено на Фіг.5. Корпус 11 має два внутрішніх діаметра і один перехід 15. По периметру корпус 11 оснащений заплечиком 12 для утримання у муфті 28. Стінка корпусу оснащена отворами для всмоктування повітря, які також зображені пунктиром. Далі на периметрі знаходяться між отворами 13 ребра 16, завдяки яким утворюється поглиблення для підводу повітря. Кільце 8 на Фіг.6 оснащено упорною поверхнею 9 для розміщення розподільного елемента 5 і скошеною поверхнею 10 для пропускання води до увігнутого розподільного потовщення 7 розподільного елемента 5. На Фіг.7 показаний вид знизу кільця 8. На Фіг.8 показаний схематичний розріз розподільного елемента 5, який утворює головний конструктивний елемент вирування пристрою. У верхній частині він оснащений упорною поверхнею 6 у вигляді шайби для розщіпленого струменя води, який поступає із регулятора 1. Упорна поверхня 6 має по своєму периметру зубчасту ділянку 17. У центральній частині упорної поверхні 6 знаходиться упор 18 для прилягання, на який посажено регулятор 1. Упор 18 для прилягання утворює водяну камеру. Форма упорної поверхні 6 показана на Фіг.9 на виді зверху. Нижня частина розподільного елемента 5 складається з кільцевого розподільного потовщення 7, яке у розрізі має увігн уту форму. По 6 увігн утій сферичній поверхні протікає вода, яка поступає по зубчастій ділянці 17. На Фіг.10 показаний схематичний розріз регулятора 1, який утворює дозаторну частину пристрою і частково частину, яка підмішує повітря. Він має циліндричну стінку, яка утворює периферійне кільце 19. На його внутрішній стороні знаходяться ребра 20. У внутрішньому просторі периферійного кільця 19 знаходиться ще одне внутрішнє кільце 21 з розташованим там заглибленням 4 для відкладання часток бруду. На периметрі на внутрішній стороні розподілювача утворено опорне кільце 22. За його допомогою регулятор 1 сідає на опорну поверхню 6, розташовану під розподільним елементом 5, і утворює першу камеру вирування 23. У канавці між периферійним кільцем 19 і внутрішнім кільцем 21 розміщено пружне ущільнювальне кільце 2. Це кільце 19 обмежує витрату води. У тому випадку, коли буде потрібно зробити ще більше обмеження, біля нього або на нього ставлять допоміжне ущільнювальне кільце 2 круглого перерізу. За його допомогою шлях води у проточні пази 3, які краще всього видні на Фіг.11, на якій показаний вид знизу дна 22 регулятора 1, обмежується ще в більшій мірі. Обмеження витрати води можливо таким чином регулювати у декілька етапів. У базовому виконанні вмонтовано два ущільнювальних кільця круглого перерізу. Лише у тому випадку, коли користувач потребує більшої витрати води, одне ущільнювальне кільце круглого перерізу знімається. На Фіг.12 показаний схематичний розріз сітки 29. Тут видно, що вона складається з упора для прилягання 30 і ковпака сітки 31. Просіваюча поверхня ковпака 31 показана тут лише як прикмета сітчастої структури 34. Кут між упором для прилягання 30 і ковпаком сітки 31 складає приблизно 45°. Однак, кут може знаходится також і у межах від 20 до 60°. Ковпак 31 сітки у своїй нижній частині оснащено обрамленням 32. На його кільцевому краю знаходиться фаска 33 для розвантаження. Упор для прилягання 30 вставляється у середнє заглиблення 4 регулятора 1. Тиск води забезпечує прилягання, щоб таким чином можливі частки бруду не пропускалися далі через утворений отвір. Конусна сітка 29 завдяки фасці 33 для розвантажування при регулюванні для необхідного змінення витрати води за рахунок заміни ущільнювального кільця круглого перерізу може замінюватися іншим типом кільця, або може легко зніматися при повному демонтажі. При виникненні потреби у збільшенні струменя води пристрій можна використовува ти і без ущільнювальних кілець 2 круглого перерізу, зрозуміло, що конструкція регулятора 1 розрахована таким чином, що витрату води можливо ефективним чином регулювати і без ущільнювальних кілець 2 круглого перерізу. На практиці розмір ущільнювальних кілець 2 круглого перерізу розраховували таким чином, що витрата води при використовуванні двох ущільнювальних кілець круглого перерізу складала приблизно 4л/хвилину, при використовуванні одного 7 29999 ущільнювального кільця круглого перерізу витрата складала приблизно 8л/хвилину. Без використання ущільнювальних кілець круглого перерізу витрата води складає приблизно 14л/хвилину. Загальну функцію можна найкращим чином пояснити за допомогою Фіг.2. Вода протікає до сітки 29, яка встановлена у регуляторі 1 з упором для прилягання 30. Тут затримуються частки бруду, які стікають до краю ковпака сітки 31. Таким чином запобігається швидке закупорювання повітряних стр уменів і збільшується інтервал часу між чисткою грубих фракцій бруду. Відфільтрований потік протікає у регулятор 1 і його витрата обмежується ущільнювальним кільцем 2 круглого перерізу, яке не дозволяє збільшувати витрату води у порівнянні з попередньо заданою витратою навіть і при повністю відкритому крані. Вода протікає через пази 3 і падає далі на упорну поверхню 6 розподільного елемента 5. У області між дном регулятора 1 та упорною поверхнею 6 розподільного елемента 5 вода завирюється у першій камері для вирування 23. Струмінь води падає через отвір у зубчастій ділянці 17 на скошену поверхню 10 кільця 8. Кільце 8 направляє воду до конічного розподільного потовщення 7 розподільного елемента 5. Між поверхнею розподільного потовщення 7 і корпусом 11 розташована друга камера для вирування 24. Струмінь води, який протікає через неї, утворює вакуум і засмоктує додаткове повітря через отвори 13 у корпусі 11. Завдяки цьому відбувається додаткове вирування води. На поверхні увігн утого розподільного потовщення 7 витікаючий струмінь води формується у порожнистий циліндр. Цей струмінь води протікає ще і через зіркоподібне дно 14 і сприймається споживачем у вигляді повного водяного стовпу, хоча він насправді є порожнистий. Завдяки доброму вируванню він одночасно діє оптично як пишний і повний. Звукова дія виникає також і у тому випадку, коли струмінь води є відповідно тихим. На Фіг.13 ліворуч показаний вид зверху, а праворуч вид спереду зуба зубчастої ділянки 17. Тут видно, що на вигляді зверху зуби мають трикутну форму. У напрямку униз на вигляді спереду зубчастий конус по А-А має форму конуса. На Фіг.1 можна побачити ще додаткову перевагу цього пристрою. Між стінкою муфти 28 і краєм дна 14 корпусу 11 мається паз 27, який при повертанні крану для води призводить до того, що краплі води прилипають до дна 14 матеріалу. Завдяки цьому уникається відкладення вапна. Пристрій згідно з корисною моделлю може використовува тися повсюди там, де виникає необхідність у економній подачі води без підвищення вимог до регулювання змішувачів. Сюди відносять, перш за все, такі місця, у яких користувач використовує громадські водні ресурси і у нього відсутня мотивація для економії води, наприклад, у громадських будівлях, лікарнях, громадських соціальних установах і таке інше. Само собою зрозуміло, що цей пристрій доцільно буде використовувати також і у домашньому 8 господарстві. Водопровідні крани, або, наприклад, важільні змішувачі з пристроєм можливо повністю відкривати, але при цьому звичайно буде витікати попередньо визначений максимальний об’єм води. Пристрій запобігає відкладенню вапна і в значній мірі знижує витрати води, а також кількість енергії, яка потрібна для підготовки теплої води. 9 29999 10
