Пристрій для розподілення потоку пляшок

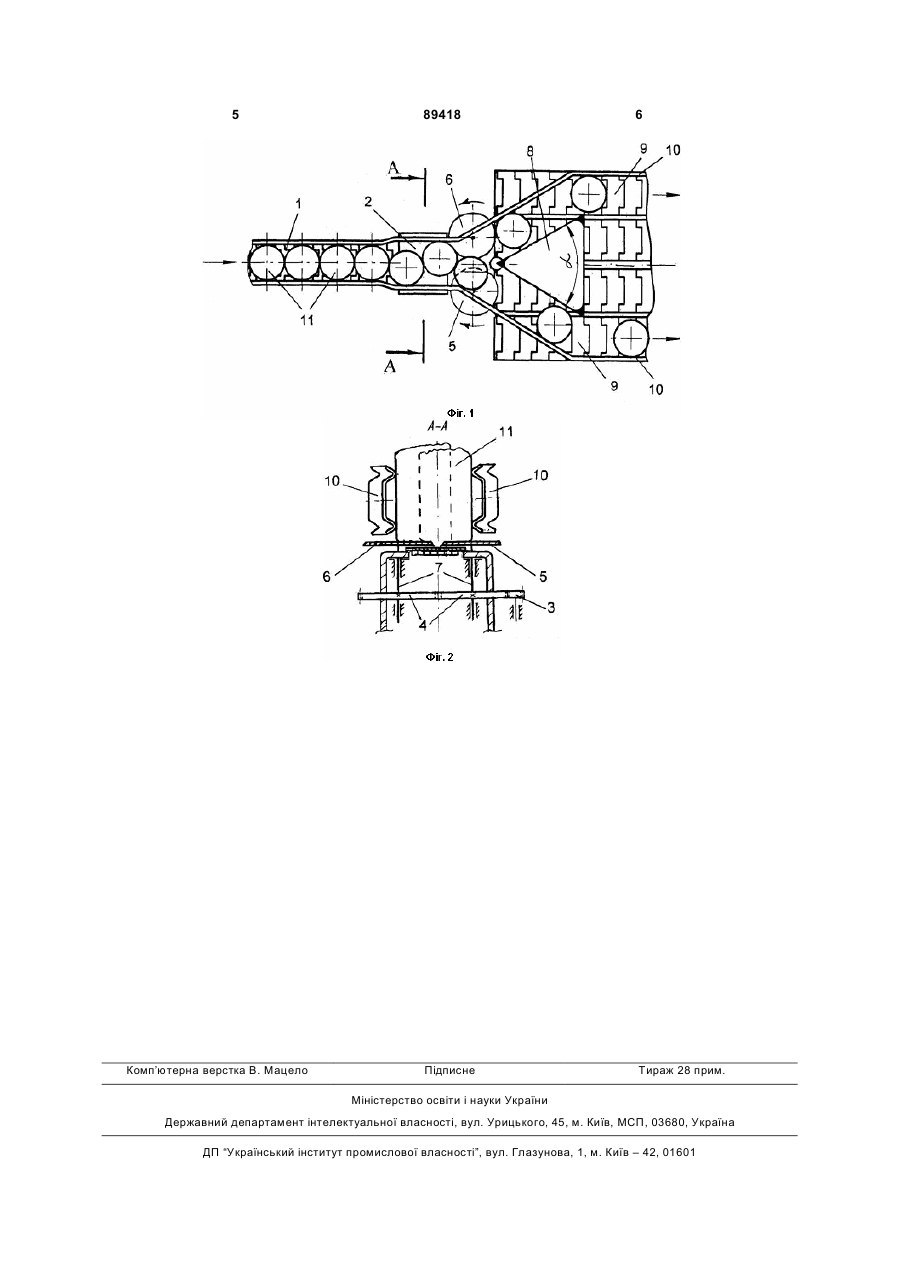

Пристрій для розподілення потоку пляшок, який складається із підвідного пластинчастого конвеєра, нерухомого перехідного містка, механізму орієнтації пляшок, клинового механізму розподілення потоку пляшок, відвідних конвеєрів і напрямних для пляшок, який відрізняється тим, що механізм орієнтації пляшок є привідним, розташований він за нерухомим перехідним містком та виконаний у вигляді двох суцільних рухомих дисків однакового діаметра з гладкими поверхнями, які кінематично зв'язані за допомогою зубчастих коліс, причому розміщені вони на одному рівні з перехідним містком і встановлені на двох вертикальних осях з можливістю обертання в протилежні сторони та на однаковій відстані від осі симетрії підвідного конвеєра. (19) (21) a200802510 (22) 26.02.2008 (24) 25.01.2010 (46) 25.01.2010, Бюл.№ 2, 2010 р. (72) ВАЛІУЛІН ГЕННАДІЙ РОМАНОВИЧ, ЖАРОВА СВІТЛАНА ІВАНІВНА, ПРОКОПЧУК АНТОН МИКОЛАЙОВИЧ, МУЗИЧЕНКО ЮРІЙ ВОЛОДИМИРОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ХАРЧОВИХ ТЕХНОЛОГІЙ (56) UA 57262 16.06.2003 UA 59796 15.09.2003 UA 40898 15.08.2001 JP 8310652 26.11.1996 JP 2000043813 15.02.2000 SU 1446030 23.12.1988 3 нерухомого перехідного містка, привідного механізму орієнтації пляшок, клинового механізму розподілення потоку пляшок, відвідних конвеєрів і напрямних для пляшок. Згідно винаходу привідний механізм орієнтації пляшок, що розташований за нерухомим перехідним містком, виконаний у вигляді кінематично зв'язаних, за допомогою зубчастих коліс, двох суцільних, однакового діаметра рухомих дисків з гладкими поверхнями і, встановлених з можливістю їх примусового обертання, на двох вертикальних осях в протилежні сторони, на однаковій відстані від осі симетрії підвідного конвеєра. Причинно - наслідковий зв'язок між запропонованими ознаками та очікуваним технічним результатом полягає в наступному : - діаметри цих дисків дорівнюють двом діаметрам пляшки. Така конструкція дисків забезпечує швидке і гарантоване відведення пляшок від клинового механізму розподілення в одну і в другу сторони по черзі під тиском пляшок, які рухаються на поверхні ланцюга підвідного конвеєра. - надання пристрою привідного механізму орієнтації пляшок, виконаного у вигляді кінематично зв'язаних за допомогою зубчастих коліс, двох суцільних однакового діаметра рухомих дисків, з гладкими поверхнями і встановлених з можливістю їх примусового обертання на двох вертикальних осях в протилежні сторони на однаковій відстані від осі симетрії підвідного конвеєра, а також відведення їх від неї в одну і в другу сторони по черзі, і забезпечує гарантований розподіл одного потоку на два потоки, виключення при цьому утворення затору пляшок, який веде до зменшення втрат останніх і збільшення швидкості розподілення і надійності пристрою в цілому; - наявність привідного механізму орієнтації пляшок, який розташований за нерухомим перехідним містком, виконаний у вигляді кінематично зв'язаних, за допомогою зубчастих коліс, двох суцільно однакових діаметра рухомих дисків з гладкими поверхнями і встановлених з можливістю їх примусового обертання на двох вертикальних осях в протилежні сторони, на однаковій відстані від осі симетрії підвідного конвеєра забезпечує швидке і гарантоване відведення пляшок від клинового механізму розподілення в одну і в другу сторони по черзі під тиском пляшок; - вузол перехідного містка, який завдяки тертю між дном пляшок і поверхнею перехідного містка, попередньо розподіляє потік пляшок в шаховому порядку перед їх контактом з клиновим механізмом розподілення; - збільшення діаметрів двох суцільних однакового діаметра рухомих дисків з гладкими поверх 89418 4 нями в порівнянні з діаметрами пляшок в два рази збільшують коефіцієнт тертя між дном пляшки і опорною поверхнею дисків, що сприяють надійній стійкості пляшок на дисках і кращому відводу їх від клинового механізму розподілення. Таким чином сукупність пропонуємих ознак дозволяє забезпечити в повному об'ємі очікуваний технічний результат. На Фіг.1 показано пристрій для розподілу потоку пляшок; на Фіг.2 - розріз А-А Фіг.1; Пристрій для розподілення потоку пляшок складається із підвідного пластинчастого конвеєра 1, нерухомого перехідного містка 2, привідного механізму орієнтації виробів 3, який містить в собі кінематично зв'язаних за допомогою зубчастих коліс 4 два суцільних однакового діаметра рухомих дисків правого - 5 і лівого - 6 з гладкими поверхнями і встановлених з можливістю їх обертання на двох вертикальних осях 7 в протилежні сторони на однаковій відстані від осі симетрії підвідного конвеєра 1, клинового розподілювача потоку пляшок 8, відвідних пластинчастих конвеєрів 9 , бокових напрямних для пляшок 10, і 11 - пляшки. Пристрій працює слідуючим чином. За допомогою підвідного пластинчастого конвеєра 1, пляшки рядом один за одним подаються на перехідний місток 2, де відстань між боковими напрямними для пляшок 10 дорівнює 1,15-1,2 діаметра пляшки. При переміщенні пляшок по перехідному містку під дією підпора пляшок на підвідному конвеєрі на містку виникає сила тертя, яка змушує пляшки на цій ділянки розташовуватись в шаховому порядку. І в такому порядку пляшки по черзі находять на рухомі правий диск - 5 і лівий - 6 привідного механізму орієнтації пляшок. Під дією підпора пляшок на підвідному конвеєрі 1, диски 5 і 6 разом з пляшками по черзі, обертаючись навколо вертикальних осей 7 за годинниковою стрілкою і проти годинникової стрілки, плавно по черзі відводять пляшки 11 на відвідні пластинчасті конвеєри 9, і цим самим здійснюють рівномірний розподіл їх на два потоки. Технічний результат полягає в наступному: - значно спрощена конструкція механізму розподілення потоку пляшок; - забезпечується гарантований розподіл одного потоку пляшок на два потоки; - повністю виключаються удари і відскоки пляшок від механізму розподілення; - виключається пошкодження етикетки на циліндричній частині пляшки; - зменшується шум при роботі пристрою; - збільшується швидкість розподілення потоку пляшок. 5 Комп’ютерна верстка В. Мацело 89418 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
