Пристрій для розподілення потоку пляшок

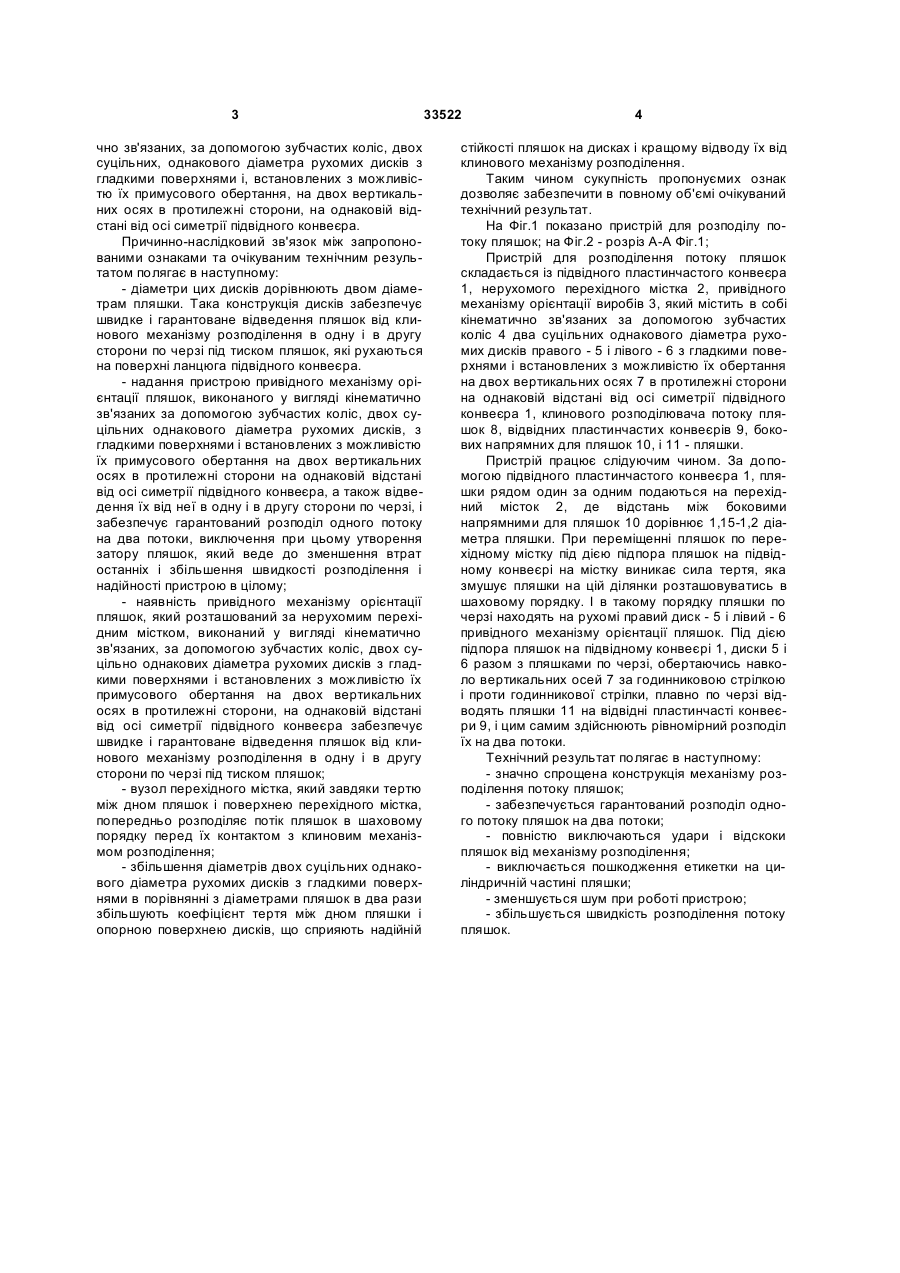

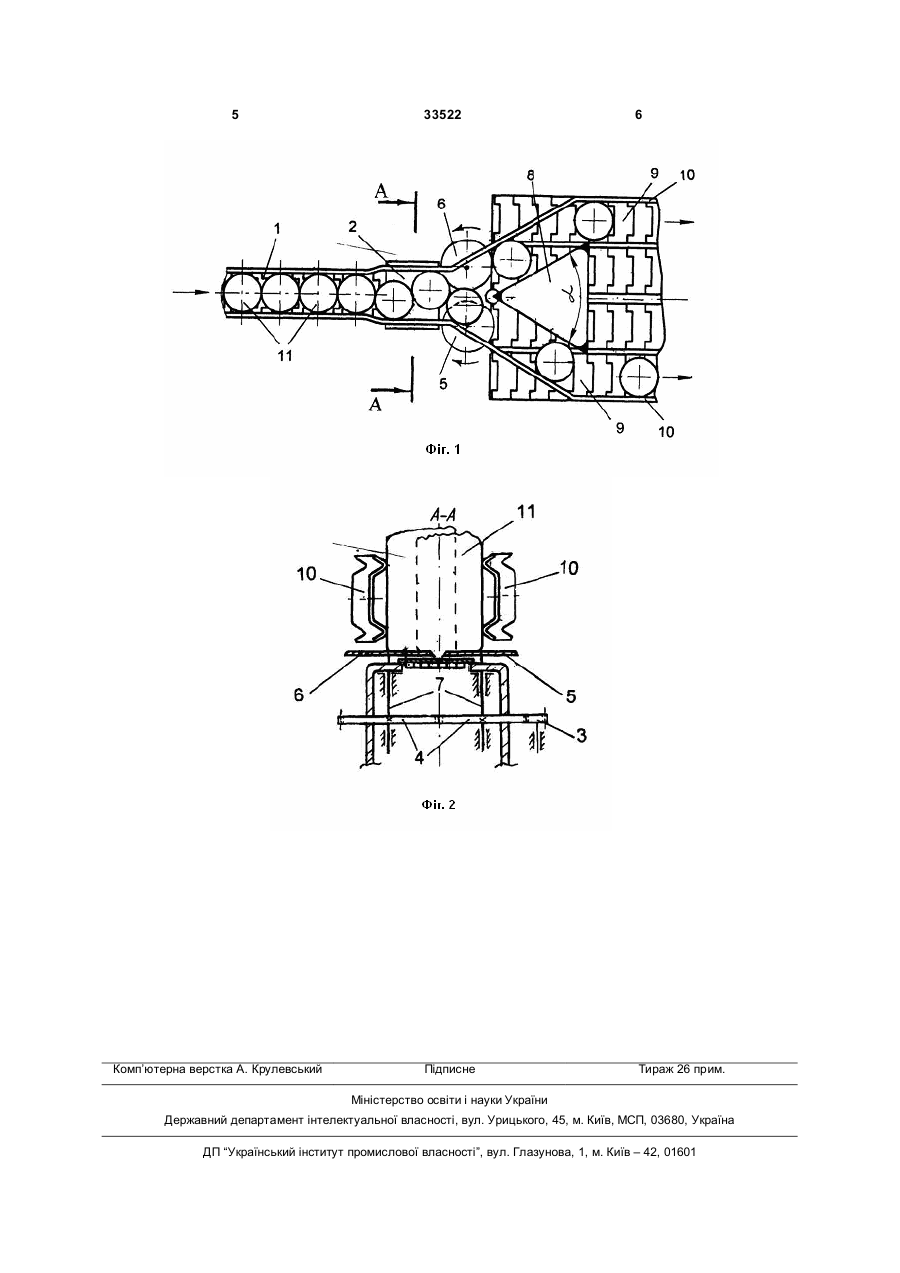

Пристрій для розподілення потоку пляшок, що складається із підвідного пластинчастого конвеєра, нерухомого перехідного містка, привідного ме 3 чно зв'язаних, за допомогою зубчастих коліс, двох суцільних, однакового діаметра рухомих дисків з гладкими поверхнями і, встановлених з можливістю їх примусового обертання, на двох вертикальних осях в протилежні сторони, на однаковій відстані від осі симетрії підвідного конвеєра. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним технічним результатом полягає в наступному: - діаметри цих дисків дорівнюють двом діаметрам пляшки. Така конструкція дисків забезпечує швидке і гарантоване відведення пляшок від клинового механізму розподілення в одну і в другу сторони по черзі під тиском пляшок, які рухаються на поверхні ланцюга підвідного конвеєра. - надання пристрою привідного механізму орієнтації пляшок, виконаного у вигляді кінематично зв'язаних за допомогою зубчастих коліс, двох суцільних однакового діаметра рухомих дисків, з гладкими поверхнями і встановлених з можливістю їх примусового обертання на двох вертикальних осях в протилежні сторони на однаковій відстані від осі симетрії підвідного конвеєра, а також відведення їх від неї в одну і в другу сторони по черзі, і забезпечує гарантований розподіл одного потоку на два потоки, виключення при цьому утворення затору пляшок, який веде до зменшення втрат останніх і збільшення швидкості розподілення і надійності пристрою в цілому; - наявність привідного механізму орієнтації пляшок, який розташований за нерухомим перехідним містком, виконаний у вигляді кінематично зв'язаних, за допомогою зубчастих коліс, двох суцільно однакових діаметра рухомих дисків з гладкими поверхнями і встановлених з можливістю їх примусового обертання на двох вертикальних осях в протилежні сторони, на однаковій відстані від осі симетрії підвідного конвеєра забезпечує швидке і гарантоване відведення пляшок від клинового механізму розподілення в одну і в другу сторони по черзі під тиском пляшок; - вузол перехідного містка, який завдяки тертю між дном пляшок і поверхнею перехідного містка, попередньо розподіляє потік пляшок в шаховому порядку перед їх контактом з клиновим механізмом розподілення; - збільшення діаметрів двох суцільних однакового діаметра рухомих дисків з гладкими поверхнями в порівнянні з діаметрами пляшок в два рази збільшують коефіцієнт тертя між дном пляшки і опорною поверхнею дисків, що сприяють надійній 33522 4 стійкості пляшок на дисках і кращому відводу їх від клинового механізму розподілення. Таким чином сукупність пропонуємих ознак дозволяє забезпечити в повному об'ємі очікуваний технічний результат. На Фіг.1 показано пристрій для розподілу потоку пляшок; на Фіг.2 - розріз А-А Фіг.1; Пристрій для розподілення потоку пляшок складається із підвідного пластинчастого конвеєра 1, нерухомого перехідного містка 2, привідного механізму орієнтації виробів 3, який містить в собі кінематично зв'язаних за допомогою зубчастих коліс 4 два суцільних однакового діаметра рухомих дисків правого - 5 і лівого - 6 з гладкими поверхнями і встановлених з можливістю їх обертання на двох вертикальних осях 7 в протилежні сторони на однаковій відстані від осі симетрії підвідного конвеєра 1, клинового розподілювача потоку пляшок 8, відвідних пластинчастих конвеєрів 9, бокових напрямних для пляшок 10, і 11 - пляшки. Пристрій працює слідуючим чином. За допомогою підвідного пластинчастого конвеєра 1, пляшки рядом один за одним подаються на перехідний місток 2, де відстань між боковими напрямними для пляшок 10 дорівнює 1,15-1,2 діаметра пляшки. При переміщенні пляшок по перехідному містку під дією підпора пляшок на підвідному конвеєрі на містку виникає сила тертя, яка змушує пляшки на цій ділянки розташовуватись в шаховому порядку. І в такому порядку пляшки по черзі находять на рухомі правий диск - 5 і лівий - 6 привідного механізму орієнтації пляшок. Під дією підпора пляшок на підвідному конвеєрі 1, диски 5 і 6 разом з пляшками по черзі, обертаючись навколо вертикальних осей 7 за годинниковою стрілкою і проти годинникової стрілки, плавно по черзі відводять пляшки 11 на відвідні пластинчасті конвеєри 9, і цим самим здійснюють рівномірний розподіл їх на два потоки. Технічний результат полягає в наступному: - значно спрощена конструкція механізму розподілення потоку пляшок; - забезпечується гарантований розподіл одного потоку пляшок на два потоки; - повністю виключаються удари і відскоки пляшок від механізму розподілення; - виключається пошкодження етикетки на циліндричній частині пляшки; - зменшується шум при роботі пристрою; - збільшується швидкість розподілення потоку пляшок. 5 Комп’ютерна верстка А. Крулевський 33522 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
