Компенсатор температури газу

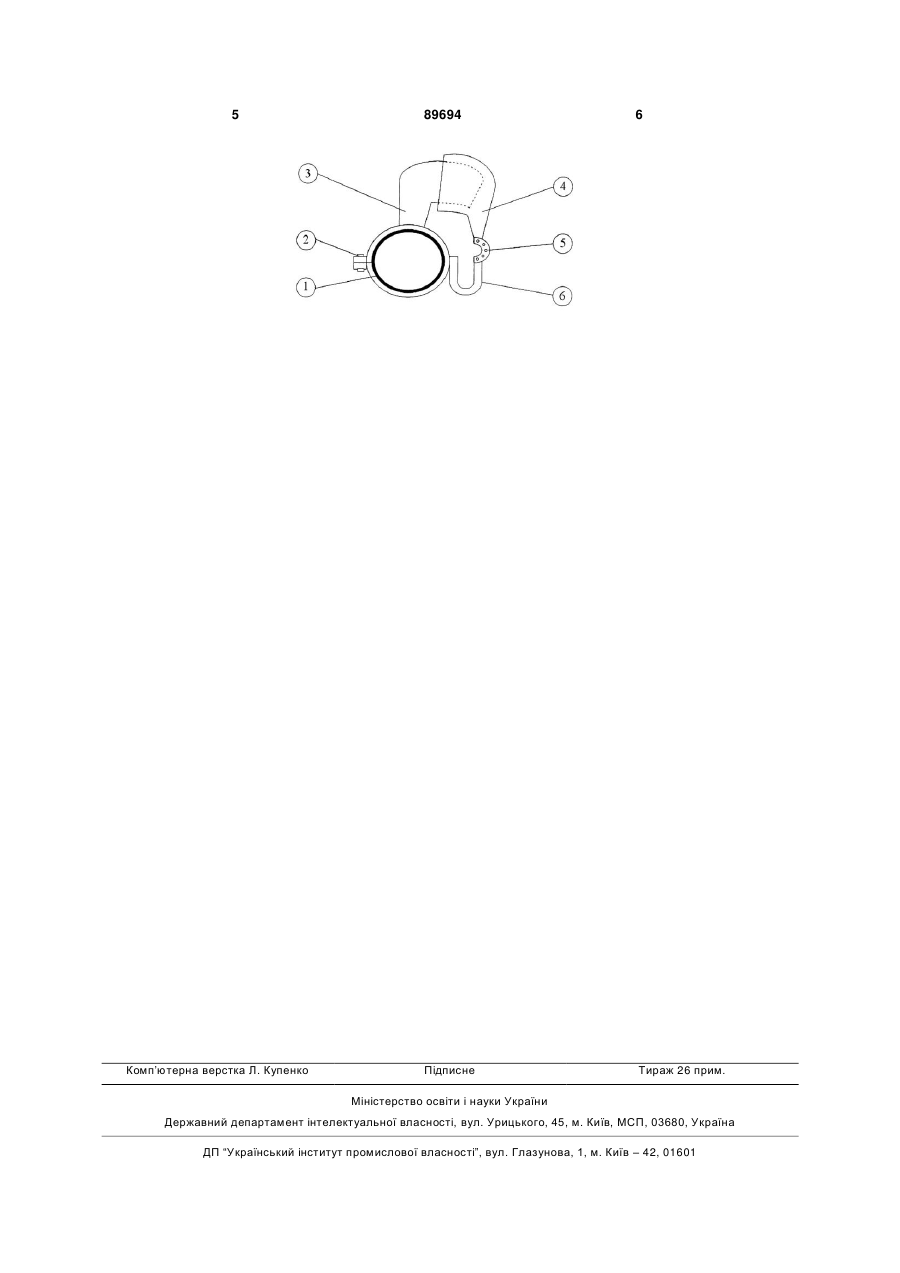

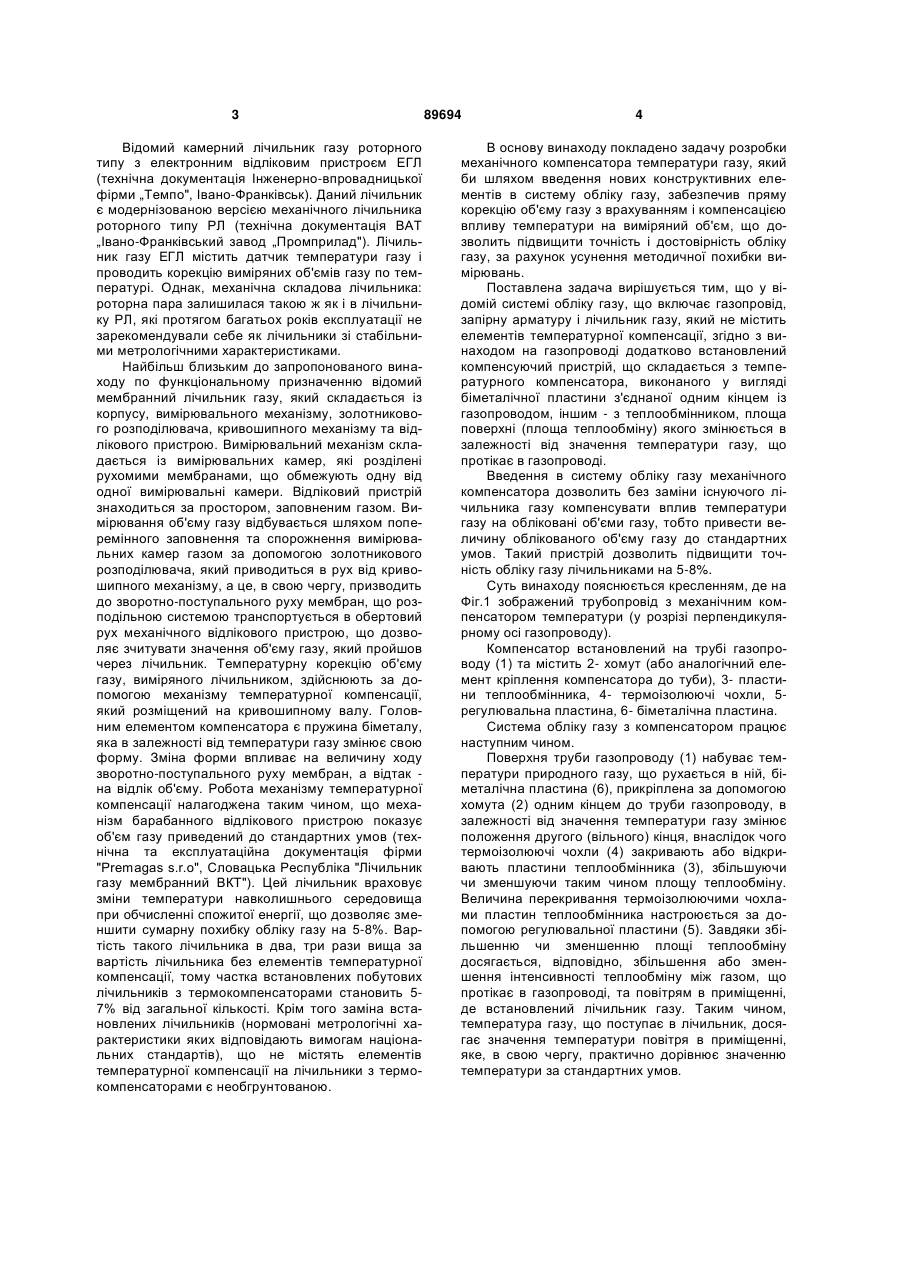

Компенсатор температури газу, що виконаний механічним і зв'язаний з лічильником газу, який відрізняється тим, що компенсатор закріплений на трубі газопроводу і виконаний у вигляді біметалічної пластини, з'єднаної одним кінцем із трубою газопроводу, а другим через регулювальну пластину - з теплообмінником, який містить теплообмінні пластини та теплоізолювальні чохли, які розміщені таким чином, що площа поверхні теплообміну теплообмінника змінюється в залежності від значення температури газу, що протікає в трубі газопроводу. (19) (21) a200804104 (22) 01.04.2008 (24) 25.02.2010 (46) 25.02.2010, Бюл.№ 4, 2010 р. (72) КУЗЬ МИКОЛА ВАСИЛЬОВИЧ, ГАЙДУК МИКОЛА ВАСИЛЬОВИЧ (73) КУЗЬ МИКОЛА ВАСИЛЬОВИЧ, ГАЙДУК МИКОЛА ВАСИЛЬОВИЧ (56) US 6378366 B1; 30.04.2002 EP 0197177 A1; 15.10.1986 DE 19605686 A1; 21.08.1997 GB 2204955 A; 23.11.1988 SU 740162; 05.06.1980 3 Відомий камерний лічильник газу роторного типу з електронним відліковим пристроєм ЕГЛ (технічна документація Інженерно-впровадницької фірми „Темпо", Івано-Франківськ). Даний лічильник є модернізованою версією механічного лічильника роторного типу РЛ (технічна документація ВАТ „Івано-Франківський завод „Промприлад"). Лічильник газу ЕГЛ містить датчик температури газу і проводить корекцію виміряних об'ємів газу по температурі. Однак, механічна складова лічильника: роторна пара залишилася такою ж як і в лічильнику РЛ, які протягом багатьох років експлуатації не зарекомендували себе як лічильники зі стабільними метрологічними характеристиками. Найбільш близьким до запропонованого винаходу по функціональному призначенню відомий мембранний лічильник газу, який складається із корпусу, вимірювального механізму, золотникового розподілювача, кривошипного механізму та відлікового пристрою. Вимірювальний механізм складається із вимірювальних камер, які розділені рухомими мембранами, що обмежують одну від одної вимірювальні камери. Відліковий пристрій знаходиться за простором, заповненим газом. Вимірювання об'єму газу відбувається шляхом поперемінного заповнення та спорожнення вимірювальних камер газом за допомогою золотникового розподілювача, який приводиться в рух від кривошипного механізму, а це, в свою чергу, призводить до зворотно-поступального руху мембран, що розподільною системою транспортується в обертовий рух механічного відлікового пристрою, що дозволяє зчитувати значення об'єму газу, який пройшов через лічильник. Температурну корекцію об'єму газу, виміряного лічильником, здійснюють за допомогою механізму температурної компенсації, який розміщений на кривошипному валу. Головним елементом компенсатора є пружина біметалу, яка в залежності від температури газу змінює свою форму. Зміна форми впливає на величину ходу зворотно-поступального руху мембран, а відтак на відлік об'єму. Робота механізму температурної компенсації налагоджена таким чином, що механізм барабанного відлікового пристрою показує об'єм газу приведений до стандартних умов (технічна та експлуатаційна документація фірми "Premagas s.r.o", Словацька Республіка "Лічильник газу мембранний ВКТ"). Цей лічильник враховує зміни температури навколишнього середовища при обчисленні спожитої енергії, що дозволяє зменшити сумарну похибку обліку газу на 5-8%. Вартість такого лічильника в два, три рази вища за вартість лічильника без елементів температурної компенсації, тому частка встановлених побутових лічильників з термокомпенсаторами становить 57% від загальної кількості. Крім того заміна встановлених лічильників (нормовані метрологічні характеристики яких відповідають вимогам національних стандартів), що не містять елементів температурної компенсації на лічильники з термокомпенсаторами є необгрунтованою. 89694 4 В основу винаходу покладено задачу розробки механічного компенсатора температури газу, який би шляхом введення нових конструктивних елементів в систему обліку газу, забезпечив пряму корекцію об'єму газу з врахуванням і компенсацією впливу температури на виміряний об'єм, що дозволить підвищити точність і достовірність обліку газу, за рахунок усунення методичної похибки вимірювань. Поставлена задача вирішується тим, що у відомій системі обліку газу, що включає газопровід, запірну арматуру і лічильник газу, який не містить елементів температурної компенсації, згідно з винаходом на газопроводі додатково встановлений компенсуючий пристрій, що складається з температурного компенсатора, виконаного у вигляді біметалічної пластини з'єднаної одним кінцем із газопроводом, іншим - з теплообмінником, площа поверхні (площа теплообміну) якого змінюється в залежності від значення температури газу, що протікає в газопроводі. Введення в систему обліку газу механічного компенсатора дозволить без заміни існуючого лічильника газу компенсувати вплив температури газу на обліковані об'єми газу, тобто привести величину облікованого об'єму газу до стандартних умов. Такий пристрій дозволить підвищити точність обліку газу лічильниками на 5-8%. Суть винаходу пояснюється кресленням, де на Фіг.1 зображений трубопровід з механічним компенсатором температури (у розрізі перпендикулярному осі газопроводу). Компенсатор встановлений на трубі газопроводу (1) та містить 2- хомут (або аналогічний елемент кріплення компенсатора до туби), 3- пластини теплообмінника, 4- термоізолюючі чохли, 5регулювальна пластина, 6- біметалічна пластина. Система обліку газу з компенсатором працює наступним чином. Поверхня труби газопроводу (1) набуває температури природного газу, що рухається в ній, біметалічна пластина (6), прикріплена за допомогою хомута (2) одним кінцем до труби газопроводу, в залежності від значення температури газу змінює положення другого (вільного) кінця, внаслідок чого термоізолюючі чохли (4) закривають або відкривають пластини теплообмінника (3), збільшуючи чи зменшуючи таким чином площу теплообміну. Величина перекривання термоізолюючими чохлами пластин теплообмінника настроюється за допомогою регулювальної пластини (5). Завдяки збільшенню чи зменшенню площі теплообміну досягається, відповідно, збільшення або зменшення інтенсивності теплообміну між газом, що протікає в газопроводі, та повітрям в приміщенні, де встановлений лічильник газу. Таким чином, температура газу, що поступає в лічильник, досягає значення температури повітря в приміщенні, яке, в свою чергу, практично дорівнює значенню температури за стандартних умов. 5 Комп’ютерна верстка Л. Купенко 89694 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
