Механічний пристрій вітродвигуна

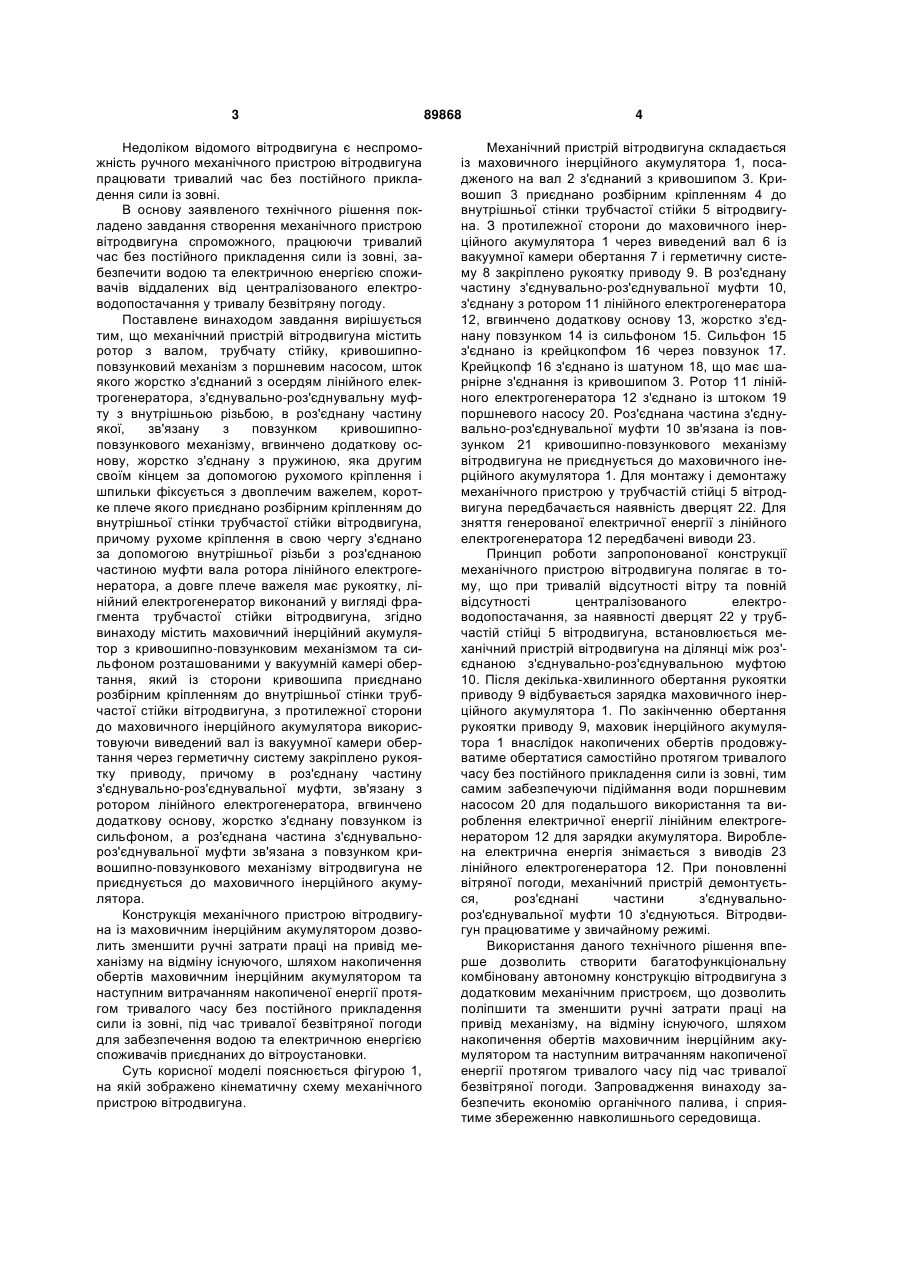

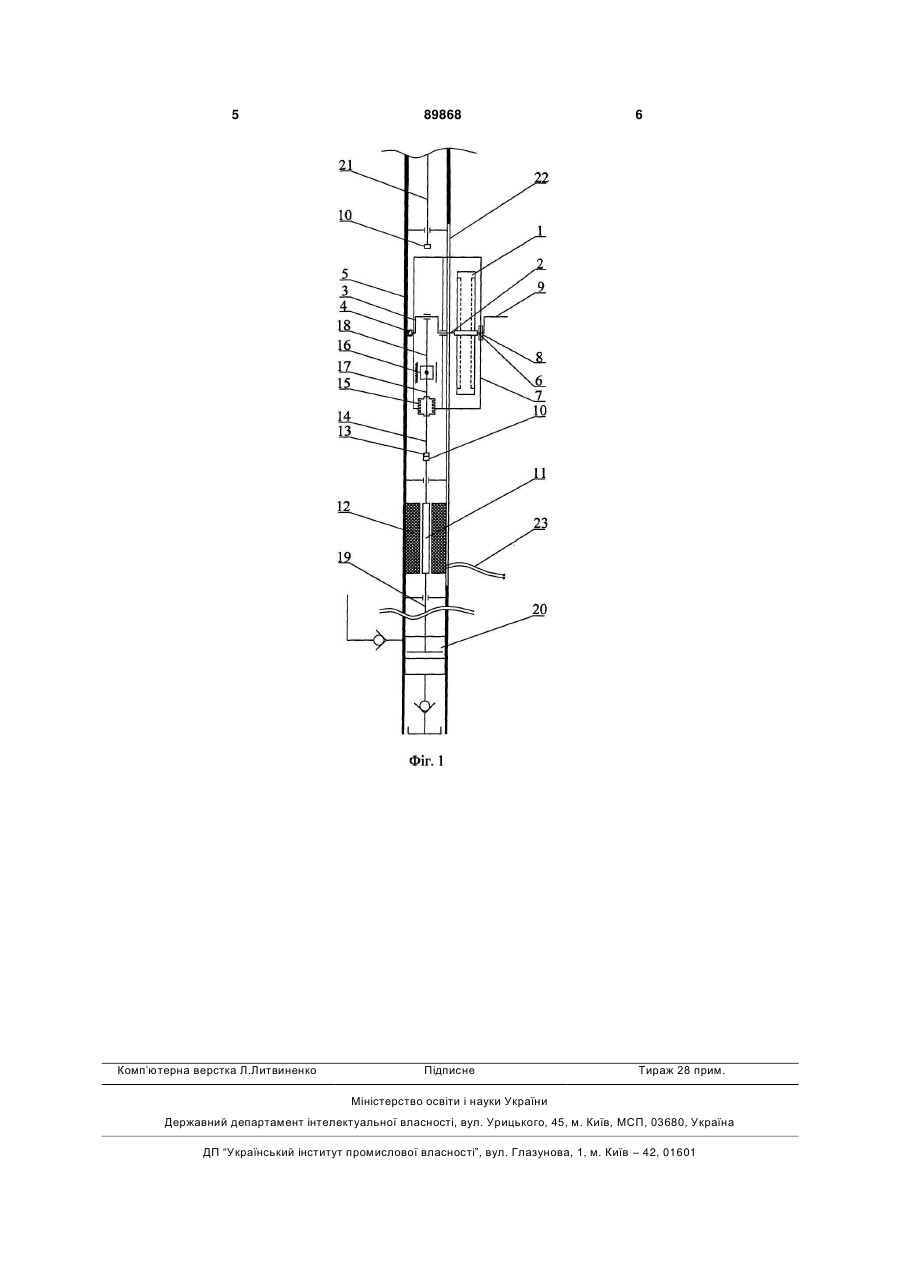

Механічний пристрій вітродвигуна, що містить ротор з валом, трубчасту стійку, кривошипноповзунковий механізм з поршневим насосом, шток якого жорстко з'єднаний з осердям лінійного електрогенератора, з'єднувально-роз'єднувальну муфту з внутрішньою різьбою, в роз'єднану частину C2 2 (19) 1 3 Недоліком відомого вітродвигуна є неспроможність ручного механічного пристрою вітродвигуна працювати тривалий час без постійного прикладення сили із зовні. В основу заявленого технічного рішення покладено завдання створення механічного пристрою вітродвигуна спроможного, працюючи тривалий час без постійного прикладення сили із зовні, забезпечити водою та електричною енергією споживачів віддалених від централізованого електроводопостачання у тривалу безвітряну погоду. Поставлене винаходом завдання вирішується тим, що механічний пристрій вітродвигуна містить ротор з валом, трубчату стійку, кривошипноповзунковий механізм з поршневим насосом, шток якого жорстко з'єднаний з осердям лінійного електрогенератора, з'єднувально-роз'єднувальну муфту з внутрішньою різьбою, в роз'єднану частину якої, зв'язану з повзунком кривошипноповзункового механізму, вгвинчено додаткову основу, жорстко з'єднану з пружиною, яка другим своїм кінцем за допомогою рухомого кріплення і шпильки фіксується з двоплечим важелем, коротке плече якого приєднано розбірним кріпленням до внутрішньої стінки трубчастої стійки вітродвигуна, причому рухоме кріплення в свою чергу з'єднано за допомогою внутрішньої різьби з роз'єднаною частиною муфти вала ротора лінійного електрогенератора, а довге плече важеля має рукоятку, лінійний електрогенератор виконаний у вигляді фрагмента трубчастої стійки вітродвигуна, згідно винаходу містить маховичний інерційний акумулятор з кривошипно-повзунковим механізмом та сильфоном розташованими у вакуумній камері обертання, який із сторони кривошипа приєднано розбірним кріпленням до внутрішньої стінки трубчастої стійки вітродвигуна, з протилежної сторони до маховичного інерційного акумулятора використовуючи виведений вал із вакуумної камери обертання через герметичну систему закріплено рукоятку приводу, причому в роз'єднану частину з'єднувально-роз'єднувальної муфти, зв'язану з ротором лінійного електрогенератора, вгвинчено додаткову основу, жорстко з'єднану повзунком із сильфоном, а роз'єднана частина з'єднувальнороз'єднувальної муфти зв'язана з повзунком кривошипно-повзункового механізму вітродвигуна не приєднується до маховичного інерційного акумулятора. Конструкція механічного пристрою вітродвигуна із маховичним інерційним акумулятором дозволить зменшити ручні затрати праці на привід механізму на відміну існуючого, шляхом накопичення обертів маховичним інерційним акумулятором та наступним витрачанням накопиченої енергії протягом тривалого часу без постійного прикладення сили із зовні, під час тривалої безвітряної погоди для забезпечення водою та електричною енергією споживачів приєднаних до вітроустановки. Суть корисної моделі пояснюється фігурою 1, на якій зображено кінематичну схему механічного пристрою вітродвигуна. 89868 4 Механічний пристрій вітродвигуна складається із маховичного інерційного акумулятора 1, посадженого на вал 2 з'єднаний з кривошипом 3. Кривошип 3 приєднано розбірним кріпленням 4 до внутрішньої стінки трубчастої стійки 5 вітродвигуна. З протилежної сторони до маховичного інерційного акумулятора 1 через виведений вал 6 із вакуумної камери обертання 7 і герметичну систему 8 закріплено рукоятку приводу 9. В роз'єднану частину з'єднувально-роз'єднувальної муфти 10, з'єднану з ротором 11 лінійного електрогенератора 12, вгвинчено додаткову основу 13, жорстко з'єднану повзунком 14 із сильфоном 15. Сильфон 15 з'єднано із крейцкопфом 16 через повзунок 17. Крейцкопф 16 з'єднано із шатуном 18, що має шарнірне з'єднання із кривошипом 3. Ротор 11 лінійного електрогенератора 12 з'єднано із штоком 19 поршневого насосу 20. Роз'єднана частина з'єднувально-роз'єднувальної муфти 10 зв'язана із повзунком 21 кривошипно-повзункового механізму вітродвигуна не приєднується до маховичного інерційного акумулятора 1. Для монтажу і демонтажу механічного пристрою у трубчастій стійці 5 вітродвигуна передбачається наявність дверцят 22. Для зняття генерованої електричної енергії з лінійного електрогенератора 12 передбачені виводи 23. Принцип роботи запропонованої конструкції механічного пристрою вітродвигуна полягає в тому, що при тривалій відсутності вітру та повній відсутностіцентралізованого електроводопостачання, за наявності дверцят 22 у трубчастій стійці 5 вітродвигуна, встановлюється механічний пристрій вітродвигуна на ділянці між роз'єднаною з'єднувально-роз'єднувальною муфтою 10. Після декілька-хвилинного обертання рукоятки приводу 9 відбувається зарядка маховичного інерційного акумулятора 1. По закінченню обертання рукоятки приводу 9, маховик інерційного акумулятора 1 внаслідок накопичених обертів продовжуватиме обертатися самостійно протягом тривалого часу без постійного прикладення сили із зовні, тим самим забезпечуючи підіймання води поршневим насосом 20 для подальшого використання та вироблення електричної енергії лінійним електрогенератором 12 для зарядки акумулятора. Вироблена електрична енергія знімається з виводів 23 лінійного електрогенератора 12. При поновленні вітряної погоди, механічний пристрій демонтується, роз'єднані частини з'єднувальнороз'єднувальної муфти 10 з'єднуються. Вітродвигун працюватиме у звичайному режимі. Використання даного технічного рішення вперше дозволить створити багатофункціональну комбіновану автономну конструкцію вітродвигуна з додатковим механічним пристроєм, що дозволить поліпшити та зменшити ручні затрати праці на привід механізму, на відміну існуючого, шляхом накопичення обертів маховичним інерційним акумулятором та наступним витрачанням накопиченої енергії протягом тривалого часу під час тривалої безвітряної погоди. Запровадження винаходу забезпечить економію органічного палива, і сприятиме збереженню навколишнього середовища. 5 Комп’ютерна верстка Л.Литвиненко 89868 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
