Пальниковий пристрій для спільного спалювання природного газу і біогазу

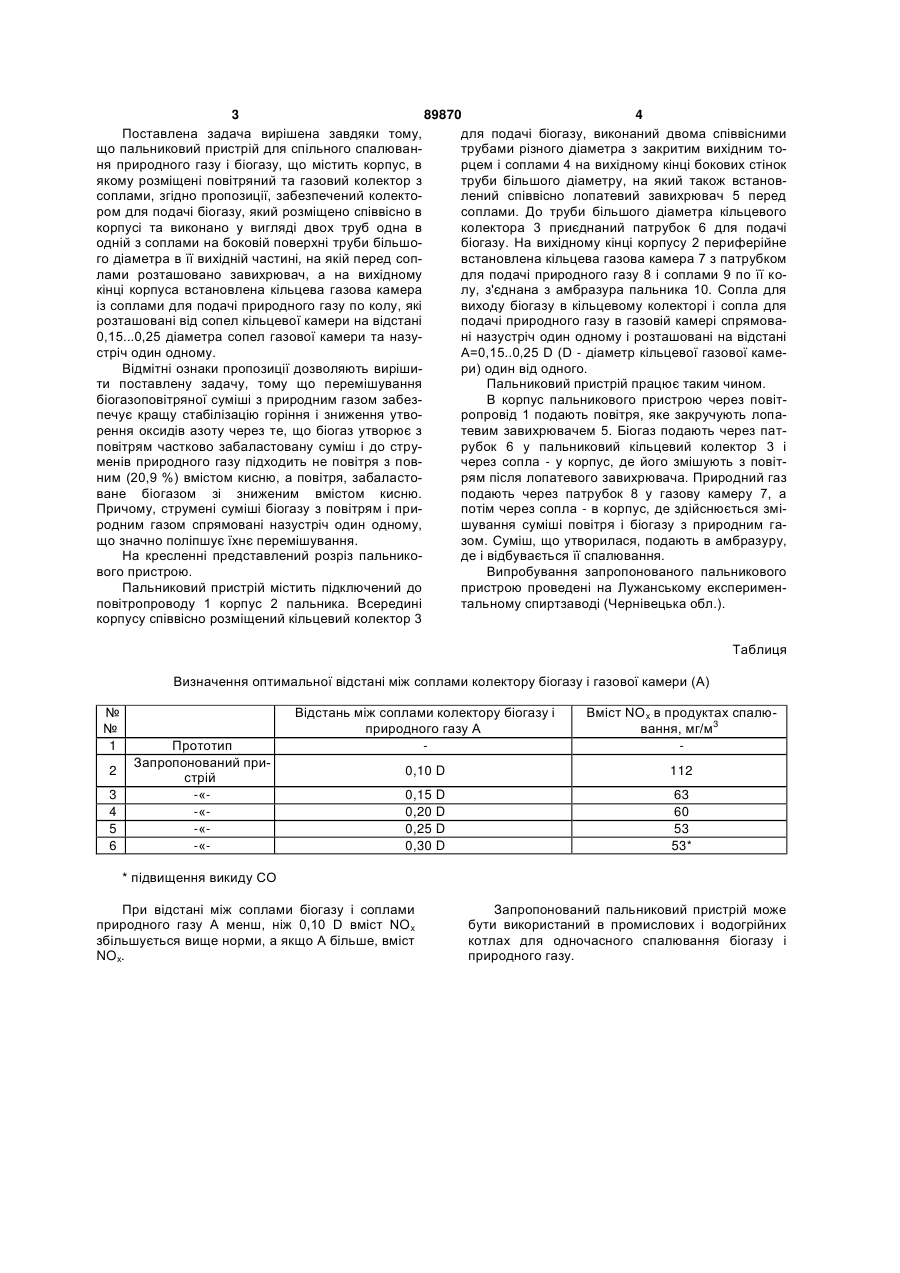

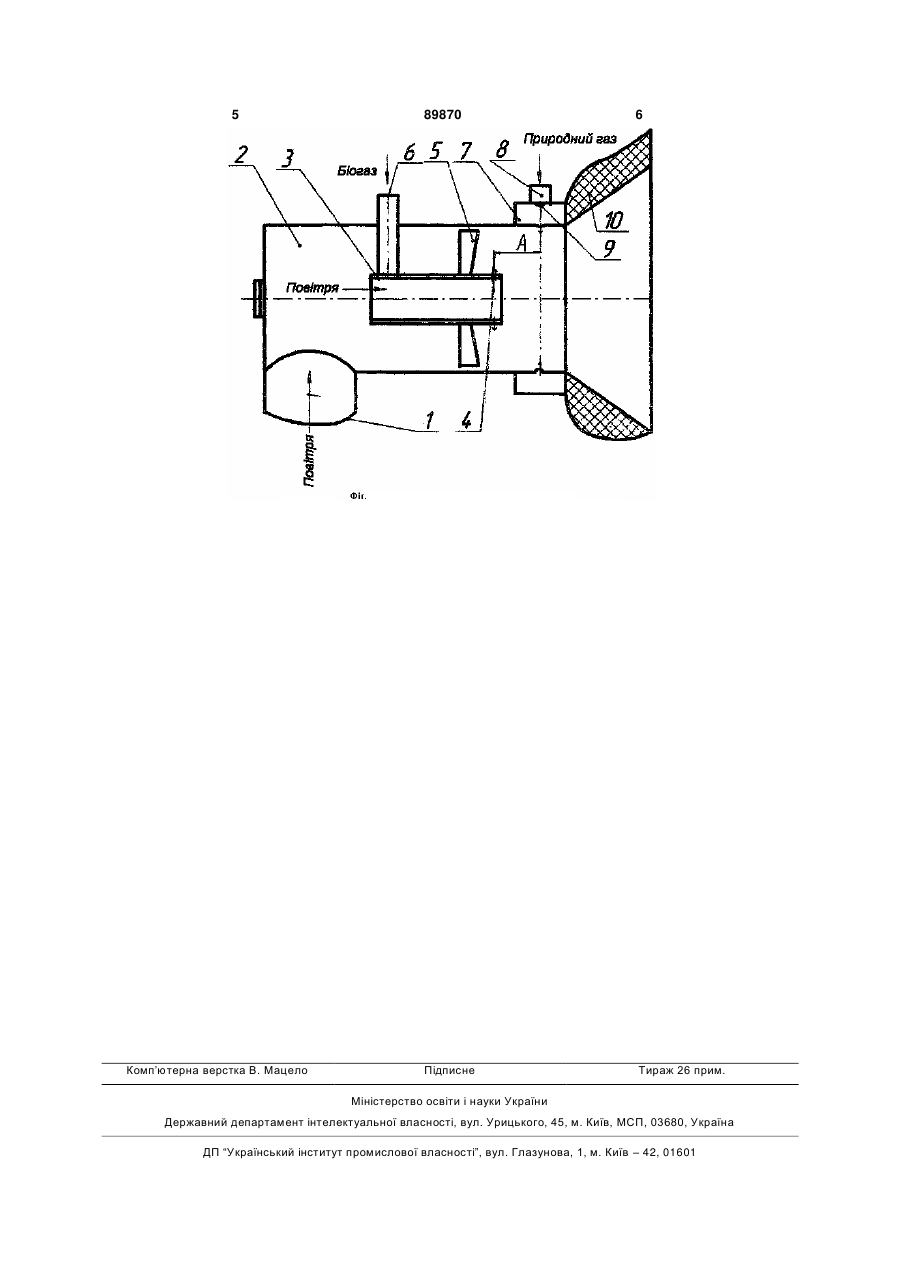

1. Пальниковий пристрій для спільного спалювання природного газу і біогазу, що містить корпус, в якому розміщені повітряний та газовий колектор з соплами, який відрізняється тим, що він забезпечений колектором для подачі біогазу, який розміщено співвісно в корпусі та виконано у вигляді двох труб одна в одній з соплами на боковій поверхні труби більшого діаметра в її вихідній частині, на якій перед соплами розташовано завихрювач, а на вихідному кінці корпуса встановлена кільцева газова камера із соплами для подачі природного газу по колу. 2. Пальниковий пристрій за п. 1, який відрізняється тим, що сопла для подачі біогазу в колекторі і сопла для подачі природного газу в газовій камері розташовані назустріч одне одному і на відстані 0,15...0,25 діаметра газової камери одне від одного. Пропозиція належить до пальників для спалювання газу, а саме, до пристроїв для спалювання біогазу спільно з природним газом. Пристрій може бути використано в промислових парових і водогрійних котлах. Відомий пальниковий пристрій (А.С. СРСР № 4 1206558 М. кл F23D14/00, 1986 р.), що містить підключений до повітропроводу корпус, по осі якого встановлена труба з периферійним вхідним торцем і периферійним завихрювачем. У бокових стінках корпусу розміщений паливороздавальний вузол - колектор природного газу. Відомий пальник розрахований на спалювання тільки природного газу. Відомий також пальник для спалювання природного газу та біогазу, що містить паливний колектор з отворами на боковій поверхні та повітряний розподільник, розміщений на опорі (Патент Украї7 ни на винахід № 67838 М. кл F23D14/12, 2004 р.). В отворах колектора встановлено знімні сопла, виготовлені з антикорозійного матеріалу, а повітряний розподільник виготовлено зі смуг листової сталі чи прутика неоднакової довжини, які прикріп лені до опори з обох боків у шаховому порядку відносно до осей газових сопел. Відомий пальник може опалювати котел природним газом і біогазом одночасно чи поперемінно, але тільки в тому випадку, якщо буде встановлено в котлі декілька пальників, у кожний з яких будуть подавати природний газ чи біогаз окремо. В один пальник одночасно подавати газ і біогаз неможливо. В основу винаходу поставлена задача створення пальникового пристрою для спільного спалювання природного газу та біогазу, в якому в результаті запропонованого виконання колектора для подачі біогазу і введення газової камери, а також завдяки взаємному розташуванню сопел у колекторі біогазу і газовій камері забезпечується можливість спалювання біогазу і природного газу одночасно в одному пристрої і, за рахунок цього, підвищується стабілізація горіння дуже забаластованого палива - біогазу спільно з природним газом, що призводить до покращення екологічних показників відхідних газів внаслідок зменшення вмісту оксидів азоту. (19) UA (11) 89870 (13) C2 (21) a200807283 (22) 27.05.2008 (24) 10.03.2010 (46) 10.03.2010, Бюл.№ 5, 2010 р. (72) СІГАЛ ІСААК ЯКОВИЧ, СІГАЛ ОЛЕКСАНДР ІСААКОВИЧ, КОЛЧЕВ ВОЛОДИМИР ОЛЕКСІЙОВИЧ (73) СІГАЛ ІСААК ЯКОВИЧ, СІГАЛ ОЛЕКСАНДР ІСААКОВИЧ, КОЛЧЕВ ВОЛОДИМИР ОЛЕКСІЙОВИЧ (56) UA 67838, 15.07.2004 SU 1206558, 23.01.1986 UA 9381 U, 15.09.2005 UA 10735 U, 15.11.2005 GB 1383505, 12.02.1975 SU 1613802, 15.12.1990 RU 2027103, 20.01.1995 RU 2115064, 10.07.1998 UA 62733, 15.12.2003 3 89870 4 Поставлена задача вирішена завдяки тому, для подачі біогазу, виконаний двома співвісними що пальниковий пристрій для спільного спалювантрубами різного діаметра з закритим вихідним тоня природного газу і біогазу, що містить корпус, в рцем і соплами 4 на вихідному кінці бокових стінок якому розміщені повітряний та газовий колектор з труби більшого діаметру, на який також встановсоплами, згідно пропозиції, забезпечений колектолений співвісно лопатевий завихрювач 5 перед ром для подачі біогазу, який розміщено співвісно в соплами. До труби більшого діаметра кільцевого корпусі та виконано у вигляді двох труб одна в колектора 3 приєднаний патрубок 6 для подачі одній з соплами на боковій поверхні труби більшобіогазу. На вихідному кінці корпусу 2 периферійне го діаметра в її вихідній частині, на якій перед сопвстановлена кільцева газова камера 7 з патрубком лами розташовано завихрювач, а на вихідному для подачі природного газу 8 і соплами 9 по її кокінці корпуса встановлена кільцева газова камера лу, з'єднана з амбразура пальника 10. Сопла для із соплами для подачі природного газу по колу, які виходу біогазу в кільцевому колекторі і сопла для розташовані від сопел кільцевої камери на відстані подачі природного газу в газовій камері спрямова0,15...0,25 діаметра сопел газової камери та назуні назустріч один одному і розташовані на відстані стріч один одному. А=0,15..0,25 D (D - діаметр кільцевої газової камеВідмітні ознаки пропозиції дозволяють вирішири) один від одного. ти поставлену задачу, тому що перемішування Пальниковий пристрій працює таким чином. біогазоповітряної суміші з природним газом забезВ корпус пальникового пристрою через повітпечує кращу стабілізацію горіння і зниження утворопровід 1 подають повітря, яке закручують лопарення оксидів азоту через те, що біогаз утворює з тевим завихрювачем 5. Біогаз подають через патповітрям частково забаластовану суміш і до струрубок 6 у пальниковий кільцевий колектор 3 і менів природного газу підходить не повітря з повчерез сопла - у корпус, де його змішують з повітним (20,9 %) вмістом кисню, а повітря, забаласторям після лопатевого завихрювача. Природний газ ване біогазом зі зниженим вмістом кисню. подають через патрубок 8 у газову камеру 7, а Причому, струмені суміші біогазу з повітрям і припотім через сопла - в корпус, де здійснюється зміродним газом спрямовані назустріч один одному, шування суміші повітря і біогазу з природним гащо значно поліпшує їхнє перемішування. зом. Суміш, що утворилася, подають в амбразуру, На кресленні представлений розріз пальникоде і відбувається її спалювання. вого пристрою. Випробування запропонованого пальникового Пальниковий пристрій містить підключений до пристрою проведені на Лужанському експерименповітропроводу 1 корпус 2 пальника. Всередині тальному спиртзаводі (Чернівецька обл.). корпусу співвісно розміщений кільцевий колектор 3 Таблиця Визначення оптимальної відстані між соплами колектору біогазу і газової камери (А) № № 1 2 3 4 5 6 Прототип Запропонований пристрій -«-«-«-« Відстань між соплами колектору біогазу і природного газу А Вміст NOx в продуктах спалювання, мг/м3 0,10 D 112 0,15 D 0,20 D 0,25 D 0,30 D 63 60 53 53* * підвищення викиду СО При відстані між соплами біогазу і соплами природного газу А менш, ніж 0,10 D вміст NOx збільшується вище норми, а якщо А більше, вміст NOx. Запропонований пальниковий пристрій може бути використаний в промислових і водогрійних котлах для одночасного спалювання біогазу і природного газу. 5 Комп’ютерна верстка В. Мацело 89870 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
