Спосіб підсилення фундаменту будинку

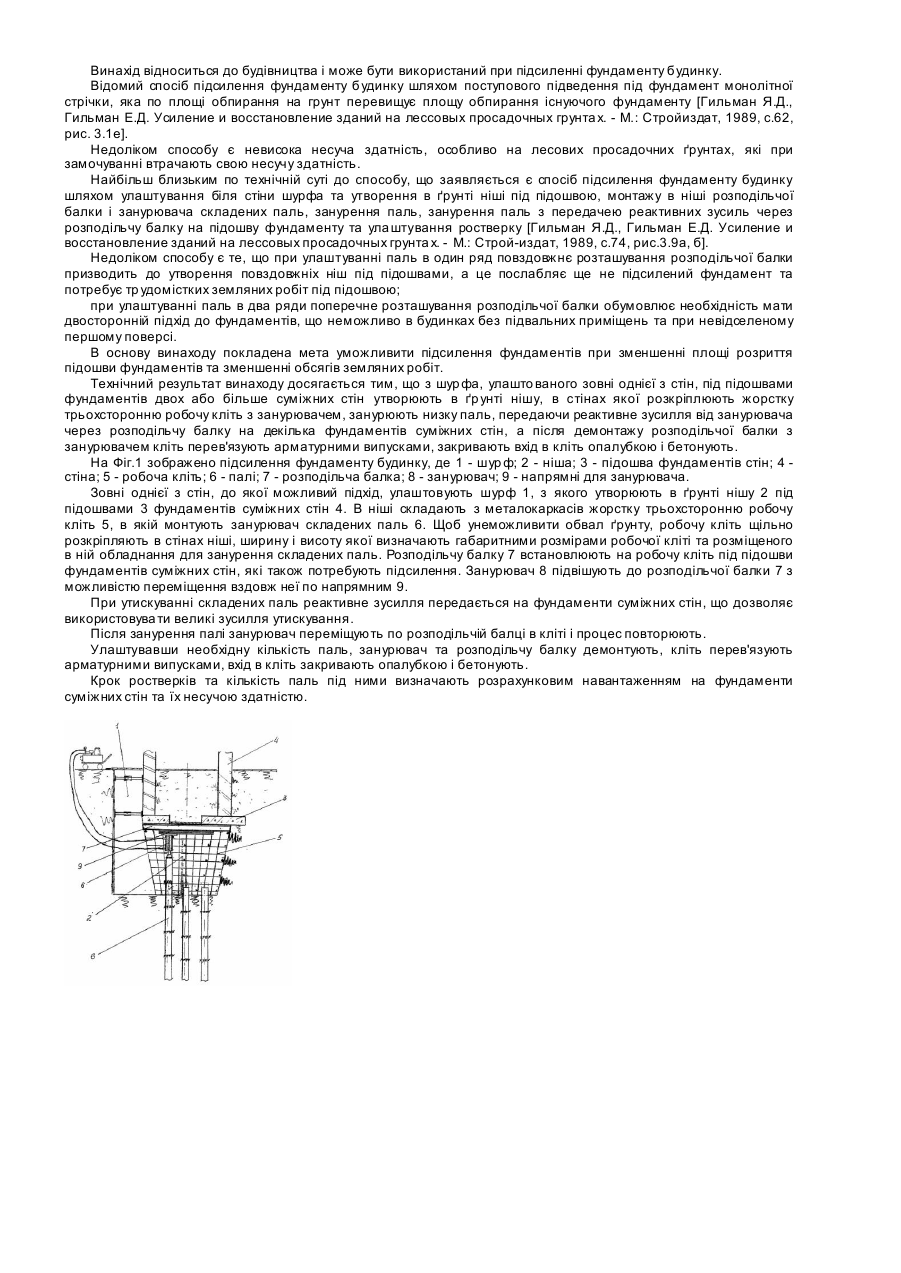

Спосіб підсилення фундаменту будинку, що включає улаштування буронабивних паль, ростверку та поперечно-консольних балок, на які обпирають підсилюваний фундамент, який відрізняється тим, що палі улаштовують поруч з підошвою фундаменту, відкопують навколо оголовків паль приямки, вирубають в фундаменті не менше ніж на двох рівнях штраби, завширшки приямків, та улаштовують монолітний ростверк, жорстко сполучений з оголовками паль та фундаментом. (19) (21) a200507981 (22) 12.08.2005 (24) 25.09.2007 (46) 25.09.2007, Бюл. №15, 2007р. (72) Федоренко Петро Петрович (73) Федоренко Петро Петрович (56) Снисаренко В.И., Ратнер Я.Л. Опыт проектирования усиления фундаментной части здания Одесского театра оперы и балета // Нові технології в будівництві, 2002, №1(3). С. 6, рис. 4 Кутуков В.Н., Реконструкция зданий. - М.: Высшая школа, 1981. С. 176, 177 3 80463 кого сполучення з ростверком 3, який улаштовують впритул до фундаменту 6 в рівень в вимощеннями. Перед бетонуванням ростверка в тілі фундаменту на ширину шурфа вирубають поперечні штраби, в які закладають несучу арматуру 8, поєднуючи її з армокаркасом 9 ростверка 3. Бетонування ростверка и поперечно-консольних балок 5 в штрабах фундаменту виконують з вібруванням, застосовуючи бетон високої пластичності. Жорстке сполучення високого ростверка з фундаментом забезпечують улаштуванням поперечноконсольних балок не менш ніж в двох рівнях, та забивкою анкерів 10 в шпури, які висвердлюють в тілі фундаменту для анкеровки поперечноконсольних балок. Обпирання фундаменту на поперечноконсольні балки ростверка в декількох рівнях зменшує питоме навантаження старої кладка фундаменту, так як значно збільшується площа обпирання фундаменту на балки, завдяки чому ростверк і фундамент працюють в більш оптимальних умовах ніж в прототипі. В запропонованому способі підсилення фундаменту згинальний момент сил від ексцентриситету навантажень сприймається ростверком, а також палями пропорційно відношенню їх лінійних поперечних жорсткостей. Але лінійна поперечна жорсткість у ростверка в запропонованому способі набагато більша ніж у паль. Наприклад, лінійна поперечна жорсткість у ростверка з поперечним перерізом 0,6м´0,6м, висотою 2,0м становить Комп’ютерна верстка В. Клюкін 4 b3 803 см × 90см Ip 12 = 12 = = 19200см3 hp hp 200см а лінійна поперечна жорсткість у палі діаметром 0,4м висотою 8м становить Пd4 3,14 × 404 см Іп 64 = 64 = = 157см3 hп hп 800см Відношення їх лінійних поперечних жорсткостей становить Ір × hп 19200cм3 = = 122 Іп × hp 157см3 тому згинальний момент сил, що діє на палю в 122 рази меньше згинального моменту сил, що діє нa ростверк. Паля працює як стержень, навантажений повздовжньою силою та малою частиною згинального моменту, оголовок якої жорстко сполучений з ростверком, а ростверк жорстко сполучений з фундаментом, що зменшує розрахункову довжину палі, завдяки чому паля також працює в більш оптимальних умовах чим в прототипі. Крок буронабивних паль та ростверків визначають розрахунковим навантаженням на фундамент, розміщуючи їх, переважно, навпроти міжвіконних та міждверних простінків з розрахунками по матеріалу, грунту і деформаціям. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
