Апарат для черезкісткового остеосинтезу

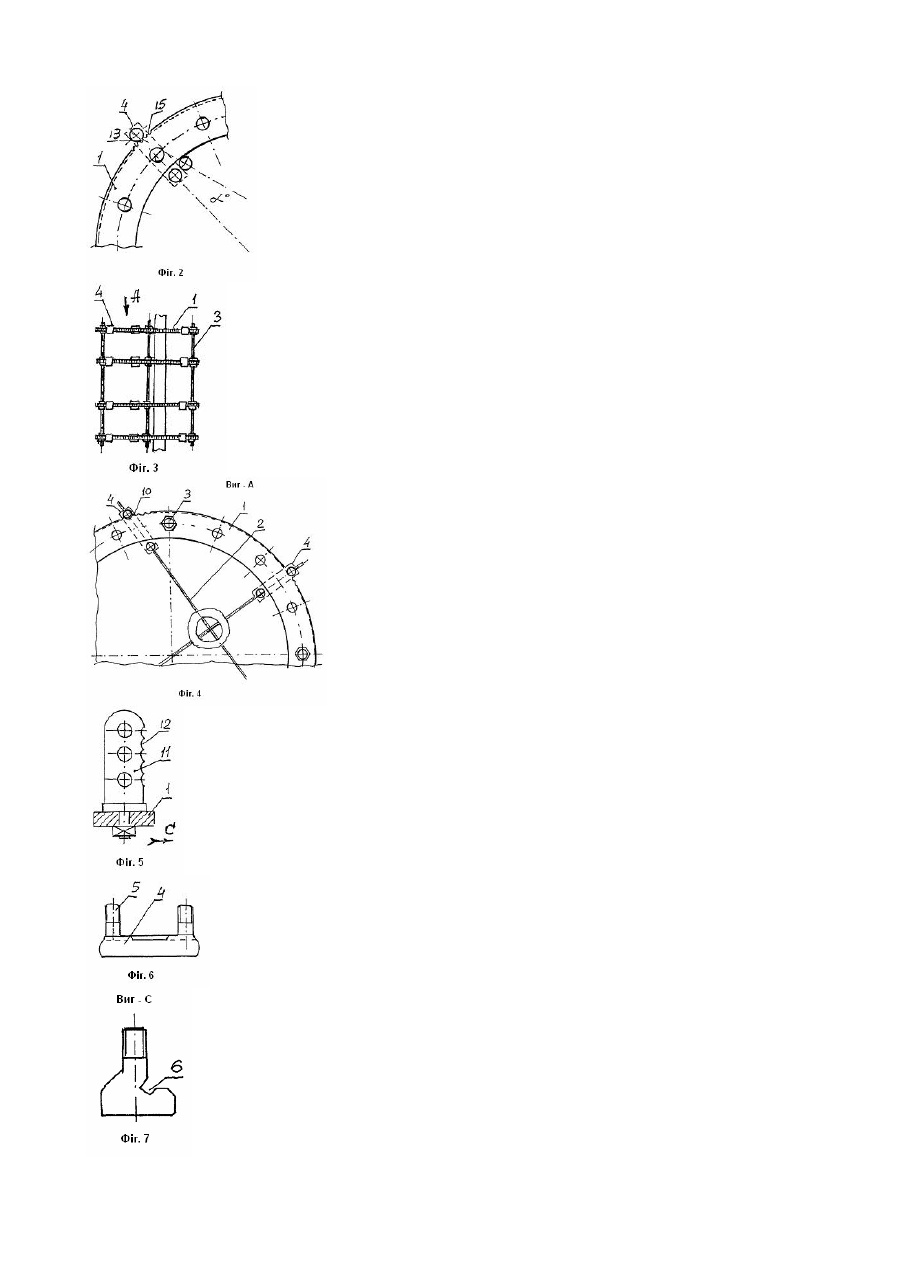

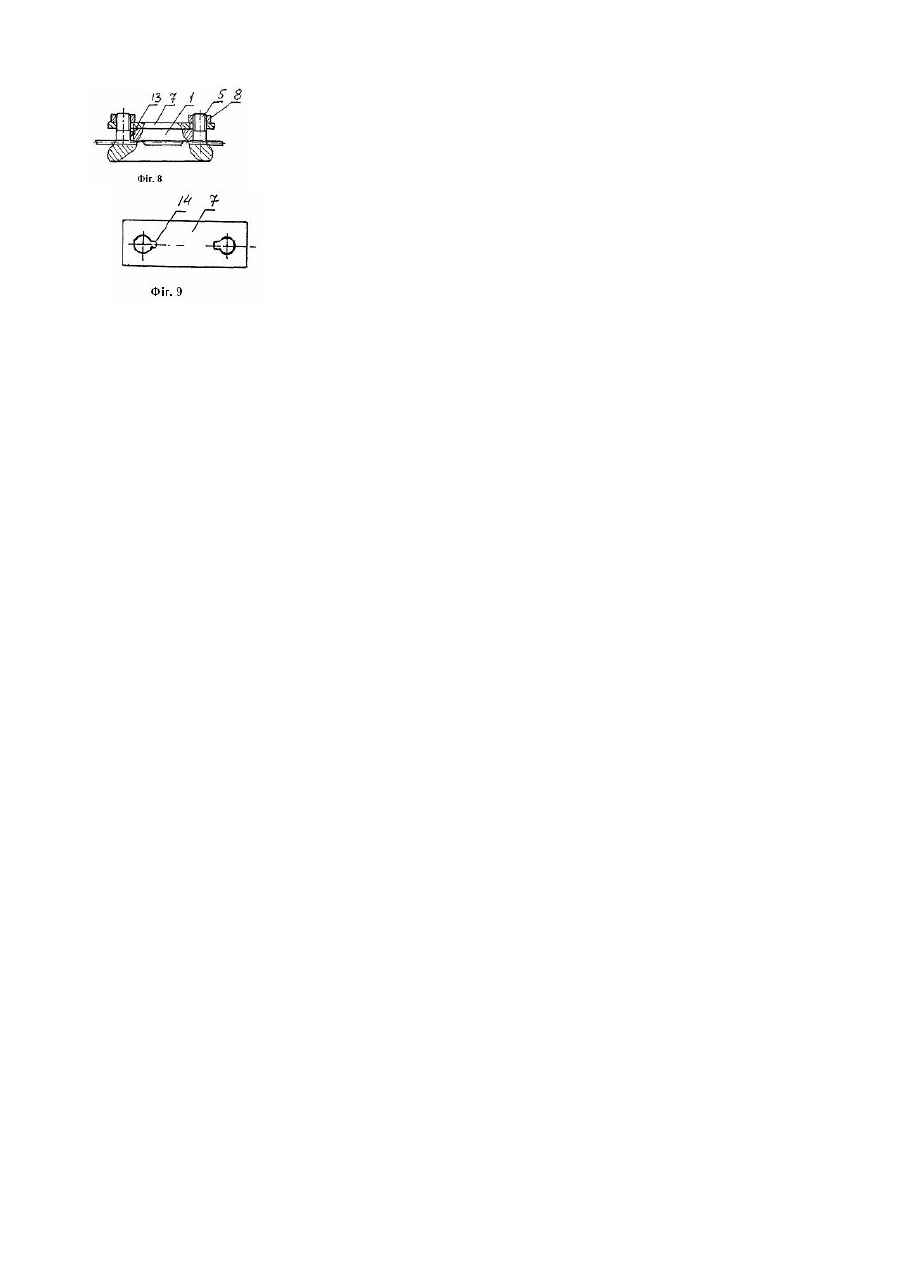

Корисна модель відноситься до медичної техніки, а саме до улаштування для лікування переломів і захворювання кісток. Відомий апарат для черезкісткового остеосинтезу, який містить опори в вигляді кілець з установленими спицями, з’єднаних між собою різьбовими стержнями, а фіксація спиць виконана болтами. [Див. Мал..78 стор.124 “Остеосинтез” під ред. С.С.Ткаченко. Ленінград. Вид. Медицина 1987р.] Недоліком відомого апарату, є те, що неможливо створити надійного, постійного натягування спиць. Відомий апарат для черезкісткового остеосинтезу, який містить опори в вигляді кільця з установленими спицями, сполучені між собою різьбовими стержнями, а фіксація спиць виконана спицефіксаторами в вигляді Пподібної скоби з різьбовими кінцями і канавкою під спицю і плоскою планкою з гайками. [ Див. Авт.св. 1055499 СРСР А61В17/18 опубл.23.11.83р. Бюл.№43.] Недоліком відомого технічного рішення, визначеного за прототип, є те, що всі відламки розташовані не по центру кінцівок (див стор.113-115 той же підручник) тому їх установка по центру кільця потребує здорових габаритів кілець, а при зміщенні відламків від центра кільця, взагалі цими специфіксаторами не можливо зафіксувати кістковий відламок. У основу корисної моделі поставлено завдання, що до створення такого апарата, у якому забезпечена можливість можливість фіксації кісткових відламків, зміщених від центру кільця і надійність фіксації спицефіксатора під кутом до кільця. Поставлене завдання розв'язується за рахунок того, що апарат який містить опори у вигляді кілець, з установленими спицями, сполучені між собою різьбовими стержнями, а фіксація спиць виконана спицефіксаторами у вигляді П-подібної скоби з різьбовими кінцями і канавкою під спицю і плоскою планкою з гайками, згідно корисної моделі по периметру кільця виконані діаметральні заглиблення Крім того за п.1. відрізняється тим, що на виносному кронштейні на одній боковій поверхні виконані заглиблення. Суть корисної моделі поясняється кресленнями: на Фіг.1 зображено кільце з діаметральними заглибленнями по периметру, на Фіг.2- з дрібними шліцьовими заглибленнями, на Фіг.3 зображений апарат для черезкісткового остеосинтеза, на Фіг.4 - вигляд по А Фіг.3., на Фіг.5 зображений виносний кронштейн з заглибленнями для фіксації спиць поза кільця, на Фіг.6 зображена Π-подібна скоба, на Фіг.7- вигляд по С Фіг.6 на Фіг.8 - спицефіксатор з шліцьовим виступом у зборі і на Фіг.9 зображена планка. Апарат для черезкісткового остеосинтеза містить опори в вигляді кілець 1 з установленими спицями 2 і кільця сполучені між собою різьбовими стержнями 3, а фіксація спиць 2 на кільцях 1 виконана спицефіксаторами 4 в вигляді П-подібної скоби з різьбовими кінцями 5 і канавкою 6 під спицю і плоску планку 7 з гайками 8. Для закріплення відламків кісток , зміщених від центру кільця потребує зміщення спицефіксаторів по кільцю 1 від осі кільця і повороту його на визначений кут,- a°. При натягуванні спиці буде відбуватись сповзання спицефіксатора по периметру кільця. Для попередження сповзання спицефіксатора 4 по периметру кільця при натягуванні спиці і можливість повороту його від осі кільця, по периметру кільця виконані діаметральні заглиблення 9, в які заходять різьбові кінці 5, зміщуючи скобу 4 в середину кільця і збільшується радіус повороту - R спицефіксатора 4 на глибину заглиблення, що дозволяє на 15-20 градусів зробити поворот спицефіксатора. В випадку необхідності повороту спицефіксатора на більшій кут, можливість збільшення глибини заглиблення 9, або збільшити відстань між різьбовими кінцями 5 на 1,5-2мм., що буде відповідати куту до 35 градусі в. Бокові виступи 10 на заглибленні 9 не дозволяє зміщуватися різьбовому кінцю 5 по периметру кільця 1, як при натягуванні спиці, так і при лікуванні, що повисить надійність закріплення спицефіксатора . Для застосування існуючих спицефіксаторів необхідно закруглити основу різьбового кінця 5 з одної сторони. На Фіг.5 зображений виносний кронштейн 11, в якій по боковій поверхні також виконані діаметральні заглиблення 12, які також дозволяють установлювати спицефіксатор на кронштейні і можливість установки його під кутом. На Фіг.8 зображений спицефіксатор з різьбовим кінцем 5,на поверхні якого виконаний закруглений виступ 13 шириною 1,5-2мм це сприяє зміщенню спицефіксатора по кільцю в межах 1,5-2мм і який також дозволяє установлювати спицефіксатор під кутом. В отворах планок 7 для цих спицефіксаторів виконуються прорізі 14 для проходу виступу 13. Працює апарат таким чином: при установки апарата, при зміщенні кісткових відламків Фіг.4, спицефіксатор 4 одягаємо на спицю 1 канавкою 6, притискуємо до периметру кільця, різьбовий виступ 5 заходить в заглиблення 9 або виступ 13 в канавку 15 і зміщує другий різьбовий кінець у середину кільця, що сприяє повороту спицефіксатора 4 відносно заглиблення 9 і 15. Потім установлюємо планку 7 і фіксуємо гайками 8. При натягуванні спиць, спицефіксатор 4 притискується до кільця, а виступи 9 не дозволяють зміщуватися спицефіксатору по кільцю, надійно фіксуя його на кільці. Після затискування гайок 8 спиця 2 надійно фіксується на кільці.
