Електроізоляційний склослюдинітовий матеріал

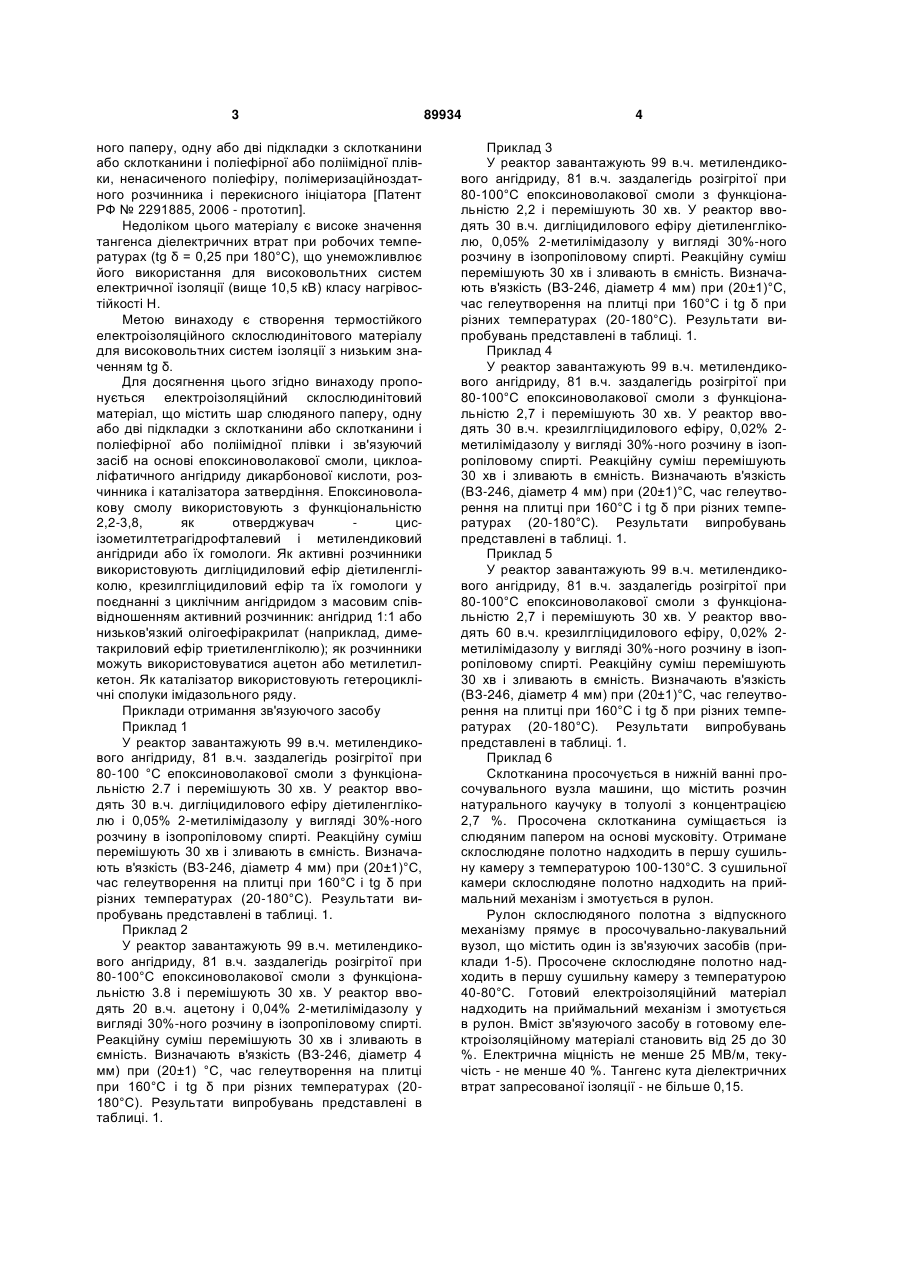

1. Електроізоляційний склослюдинітовий матеріал, що містить шар слюдяного паперу, одну або дві підкладки з склотканини і поліефірної або поліімідної плівки і зв'язуючий засіб, який відрізняється тим, що як зв'язуючий засіб використано композицію на основі епоксиноволакової смоли, циклоаліфатичного ангідриду дикарбонової кисло C2 2 (19) 1 3 ного паперу, одну або дві підкладки з склотканини або склотканини і поліефірної або поліімідної плівки, ненасиченого поліефіру, полімеризаційноздатного розчинника і перекисного ініціатора [Патент РФ № 2291885, 2006 - прототип]. Недоліком цього матеріалу є високе значення тангенса діелектричних втрат при робочих температурах (tg δ = 0,25 при 180°С), що унеможливлює його використання для високовольтних систем електричної ізоляції (вище 10,5 кВ) класу нагрівостійкості Н. Метою винаходу є створення термостійкого електроізоляційного склослюдинітового матеріалу для високовольтних систем ізоляції з низьким значенням tg δ. Для досягнення цього згідно винаходу пропонується електроізоляційний склослюдинітовий матеріал, що містить шар слюдяного паперу, одну або дві підкладки з склотканини або склотканини і поліефірної або поліімідної плівки і зв'язуючий засіб на основі епоксиноволакової смоли, циклоаліфатичного ангідриду дикарбонової кислоти, розчинника і каталізатора затвердіння. Епоксиноволакову смолу використовують з функціональністю 2,2-3,8, як отверджувач цисізометилтетрагідрофталевий і метилендиковий ангідриди або їх гомологи. Як активні розчинники використовують дигліцидиловий ефір діетиленгліколю, крезилгліцидиловий ефір та їх гомологи у поєднанні з циклічним ангідридом з масовим співвідношенням активний розчинник: ангідрид 1:1 або низьков'язкий олігоефіракрилат (наприклад, диметакриловий ефір триетиленгліколю); як розчинники можуть використовуватися ацетон або метилетилкетон. Як каталізатор використовують гетероциклічні сполуки імідазольного ряду. Приклади отримання зв'язуючого засобу Приклад 1 У реактор завантажують 99 в.ч. метилендикового ангідриду, 81 в.ч. заздалегідь розігрітої при 80-100 °С епоксиноволакової смоли з функціональністю 2.7 і перемішують 30 хв. У реактор вводять 30 в.ч. дигліцидилового ефіру діетиленгліколю і 0,05% 2-метилімідазолу у вигляді 30%-ного розчину в ізопропіловому спирті. Реакційну суміш перемішують 30 хв і зливають в ємність. Визначають в'язкість (ВЗ-246, діаметр 4 мм) при (20±1)°С, час гелеутворення на плитці при 160°С і tg δ при різних температурах (20-180°С). Результати випробувань представлені в таблиці. 1. Приклад 2 У реактор завантажують 99 в.ч. метилендикового ангідриду, 81 в.ч. заздалегідь розігрітої при 80-100°С епоксиноволакової смоли з функціональністю 3.8 і перемішують 30 хв. У реактор вводять 20 в.ч. ацетону і 0,04% 2-метилімідазолу у вигляді 30%-ного розчину в ізопропіловому спирті. Реакційну суміш перемішують 30 хв і зливають в ємність. Визначають в'язкість (ВЗ-246, діаметр 4 мм) при (20±1) °С, час гелеутворення на плитці при 160°С і tg δ при різних температурах (20180°С). Результати випробувань представлені в таблиці. 1. 89934 4 Приклад 3 У реактор завантажують 99 в.ч. метилендикового ангідриду, 81 в.ч. заздалегідь розігрітої при 80-100°С епоксиноволакової смоли з функціональністю 2,2 і перемішують 30 хв. У реактор вводять 30 в.ч. дигліцидилового ефіру діетиленгліколю, 0,05% 2-метилімідазолу у вигляді 30%-ного розчину в ізопропіловому спирті. Реакційну суміш перемішують 30 хв і зливають в ємність. Визначають в'язкість (ВЗ-246, діаметр 4 мм) при (20±1)°С, час гелеутворення на плитці при 160°С і tg δ при різних температурах (20-180°С). Результати випробувань представлені в таблиці. 1. Приклад 4 У реактор завантажують 99 в.ч. метилендикового ангідриду, 81 в.ч. заздалегідь розігрітої при 80-100°С епоксиноволакової смоли з функціональністю 2,7 і перемішують 30 хв. У реактор вводять 30 в.ч. крезилгліцидилового ефіру, 0,02% 2метилімідазолу у вигляді 30%-ного розчину в ізопропіловому спирті. Реакційну суміш перемішують 30 хв і зливають в ємність. Визначають в'язкість (ВЗ-246, діаметр 4 мм) при (20±1)°С, час гелеутворення на плитці при 160°С і tg δ при різних температурах (20-180°С). Результати випробувань представлені в таблиці. 1. Приклад 5 У реактор завантажують 99 в.ч. метилендикового ангідриду, 81 в.ч. заздалегідь розігрітої при 80-100°С епоксиноволакової смоли з функціональністю 2,7 і перемішують 30 хв. У реактор вводять 60 в.ч. крезилгліцидилового ефіру, 0,02% 2метилімідазолу у вигляді 30%-ного розчину в ізопропіловому спирті. Реакційну суміш перемішують 30 хв і зливають в ємність. Визначають в'язкість (ВЗ-246, діаметр 4 мм) при (20±1)°С, час гелеутворення на плитці при 160°С і tg δ при різних температурах (20-180°С). Результати випробувань представлені в таблиці. 1. Приклад 6 Склотканина просочується в нижній ванні просочувального вузла машини, що містить розчин натурального каучуку в толуолі з концентрацією 2,7 %. Просочена склотканина суміщається із слюдяним папером на основі мусковіту. Отримане склослюдяне полотно надходить в першу сушильну камеру з температурою 100-130°С. З сушильної камери склослюдяне полотно надходить на приймальний механізм і змотується в рулон. Рулон склослюдяного полотна з відпускного механізму прямує в просочувально-лакувальний вузол, що містить один із зв'язуючих засобів (приклади 1-5). Просочене склослюдяне полотно надходить в першу сушильну камеру з температурою 40-80°С. Готовий електроізоляційний матеріал надходить на приймальний механізм і змотується в рулон. Вміст зв'язуючого засобу в готовому електроізоляційному матеріалі становить від 25 до 30 %. Електрична міцність не менше 25 МВ/м, текучість - не менше 40 %. Тангенс кута діелектричних втрат запресованої ізоляції - не більше 0,15. 5 89934 6 Таблиця 1. Результати випробувань зв'язуючих засобів Характеристики зв'язуючого засобу Умовна в'язкість, воронка ВЗ-246, діаметр 4 мм, 50°С Час гелеутворення при 160°С, с tg δ (1000 Гц) при температурі, °С 20 60 90 140 160 180 Приклад 1 Приклад 2 Приклад 3 Приклад 4 Приклад 5 145 82 164 122 71 135 160 160 132 119 0,004 0,005 0,006 0,017 0,025 0,047 0,014 0,015 0,016 0,020 0,026 0,089 0,011 0,015 0,023 0,043 0,058 0,094 0,006 0,013 0,09 0,10 0,002 0,012 0,058 0,12 Комп’ютерна верстка І.Скворцова Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
