Аерогенератор

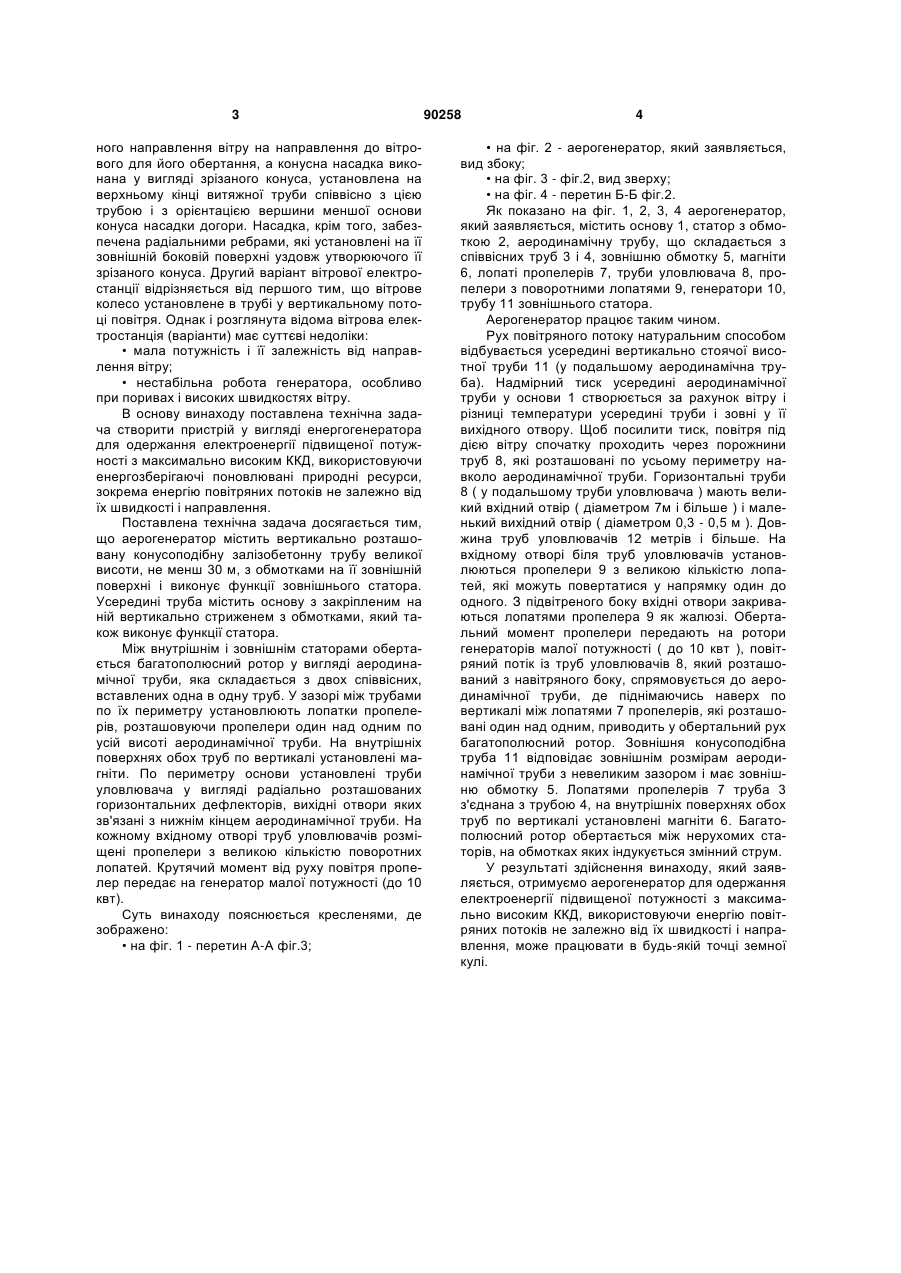

1. Аерогенератор, що містить основу, нерухомий, вертикально закріплений статор з обмотками, ротор, що обертається, який відрізняється тим, C2 1 3 ного направлення вітру на направлення до вітрового для його обертання, а конусна насадка виконана у вигляді зрізаного конуса, установлена на верхньому кінці витяжної труби співвісно з цією трубою і з орієнтацією вершини меншої основи конуса насадки догори. Насадка, крім того, забезпечена радіальними ребрами, які установлені на її зовнішній боковій поверхні уздовж утворюючого її зрізаного конуса. Другий варіант вітрової електростанції відрізняється від першого тим, що вітрове колесо установлене в трубі у вертикальному потоці повітря. Однак і розглянута відома вітрова електростанція (варіанти) має суттєві недоліки: • мала потужність і її залежність від направлення вітру; • нестабільна робота генератора, особливо при поривах і високих швидкостях вітру. В основу винаходу поставлена технічна задача створити пристрій у вигляді енергогенератора для одержання електроенергії підвищеної потужності з максимально високим ККД, використовуючи енергозберігаючі поновлювані природні ресурси, зокрема енергію повітряних потоків не залежно від їх швидкості і направлення. Поставлена технічна задача досягається тим, що аерогенератор містить вертикально розташовану конусоподібну залізобетонну трубу великої висоти, не менш 30 м, з обмотками на її зовнішній поверхні і виконує функції зовнішнього статора. Усередині труба містить основу з закріпленим на ній вертикально стриженем з обмотками, який також виконує функції статора. Між внутрішнім і зовнішнім статорами обертається багатополюсний ротор у вигляді аеродинамічної труби, яка складається з двох співвісних, вставлених одна в одну труб. У зазорі між трубами по їх периметру установлюють лопатки пропелерів, розташовуючи пропелери один над одним по усій висоті аеродинамічної труби. На внутрішніх поверхнях обох труб по вертикалі установлені магніти. По периметру основи установлені труби уловлювача у вигляді радіально розташованих горизонтальних дефлекторів, вихідні отвори яких зв'язані з нижнім кінцем аеродинамічної труби. На кожному вхідному отворі труб уловлювачів розміщені пропелери з великою кількістю поворотних лопатей. Крутячий момент від руху повітря пропелер передає на генератор малої потужності (до 10 квт). Суть винаходу пояснюється кресленями, де зображено: • на фіг. 1 - перетин А-А фіг.3; 90258 4 • на фіг. 2 - аерогенератор, який заявляється, вид збоку; • на фіг. 3 - фіг.2, вид зверху; • на фіг. 4 - перетин Б-Б фіг.2. Як показано на фіг. 1, 2, 3, 4 аерогенератор, який заявляється, містить основу 1, статор з обмоткою 2, аеродинамічну трубу, що складається з співвісних труб 3 і 4, зовнішню обмотку 5, магніти 6, лопаті пропелерів 7, труби уловлювача 8, пропелери з поворотними лопатями 9, генератори 10, трубу 11 зовнішнього статора. Аерогенератор працює таким чином. Рух повітряного потоку натуральним способом відбувається усередині вертикально стоячої висотної труби 11 (у подальшому аеродинамічна труба). Надмірний тиск усередині аеродинамічної труби у основи 1 створюється за рахунок вітру і різниці температури усередині труби і зовні у її вихідного отвору. Щоб посилити тиск, повітря під дією вітру спочатку проходить через порожнини труб 8, які розташовані по усьому периметру навколо аеродинамічної труби. Горизонтальні труби 8 ( у подальшому труби уловлювача ) мають великий вхідний отвір ( діаметром 7м і більше ) і маленький вихідний отвір ( діаметром 0,3 - 0,5 м ). Довжина труб уловлювачів 12 метрів і більше. На вхідному отворі біля труб уловлювачів установлюються пропелери 9 з великою кількістю лопатей, які можуть повертатися у напрямку один до одного. З підвітреного боку вхідні отвори закриваються лопатями пропелера 9 як жалюзі. Обертальний момент пропелери передають на ротори генераторів малої потужності ( до 10 квт ), повітряний потік із труб уловлювачів 8, який розташований з навітряного боку, спрямовується до аеродинамічної труби, де піднімаючись наверх по вертикалі між лопатями 7 пропелерів, які розташовані один над одним, приводить у обертальний рух багатополюсний ротор. Зовнішня конусоподібна труба 11 відповідає зовнішнім розмірам аеродинамічної труби з невеликим зазором і має зовнішню обмотку 5. Лопатями пропелерів 7 труба 3 з'єднана з трубою 4, на внутрішніх поверхнях обох труб по вертикалі установлені магніти 6. Багатополюсний ротор обертається між нерухомих статорів, на обмотках яких індукується змінний струм. Урезультаті здійснення винаходу, який заявляється, отримуємо аерогенератор для одержання електроенергії підвищеної потужності з максимально високим ККД, використовуючи енергію повітряних потоків не залежно від їх швидкості і направлення, може працювати в будь-якій точці земної кулі. 5 Комп’ютерна верстка І.Скворцова 90258 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
