Аерогенератор

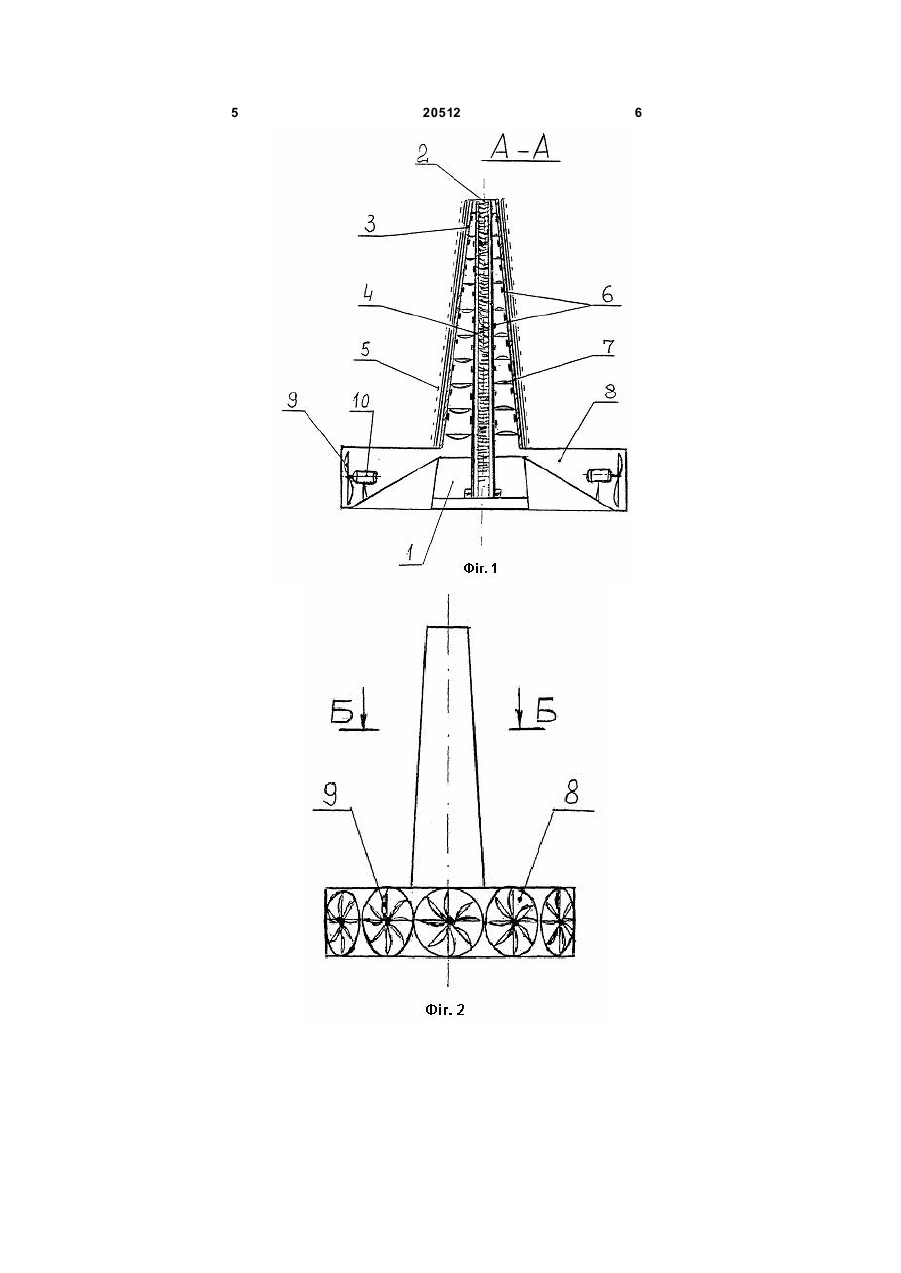

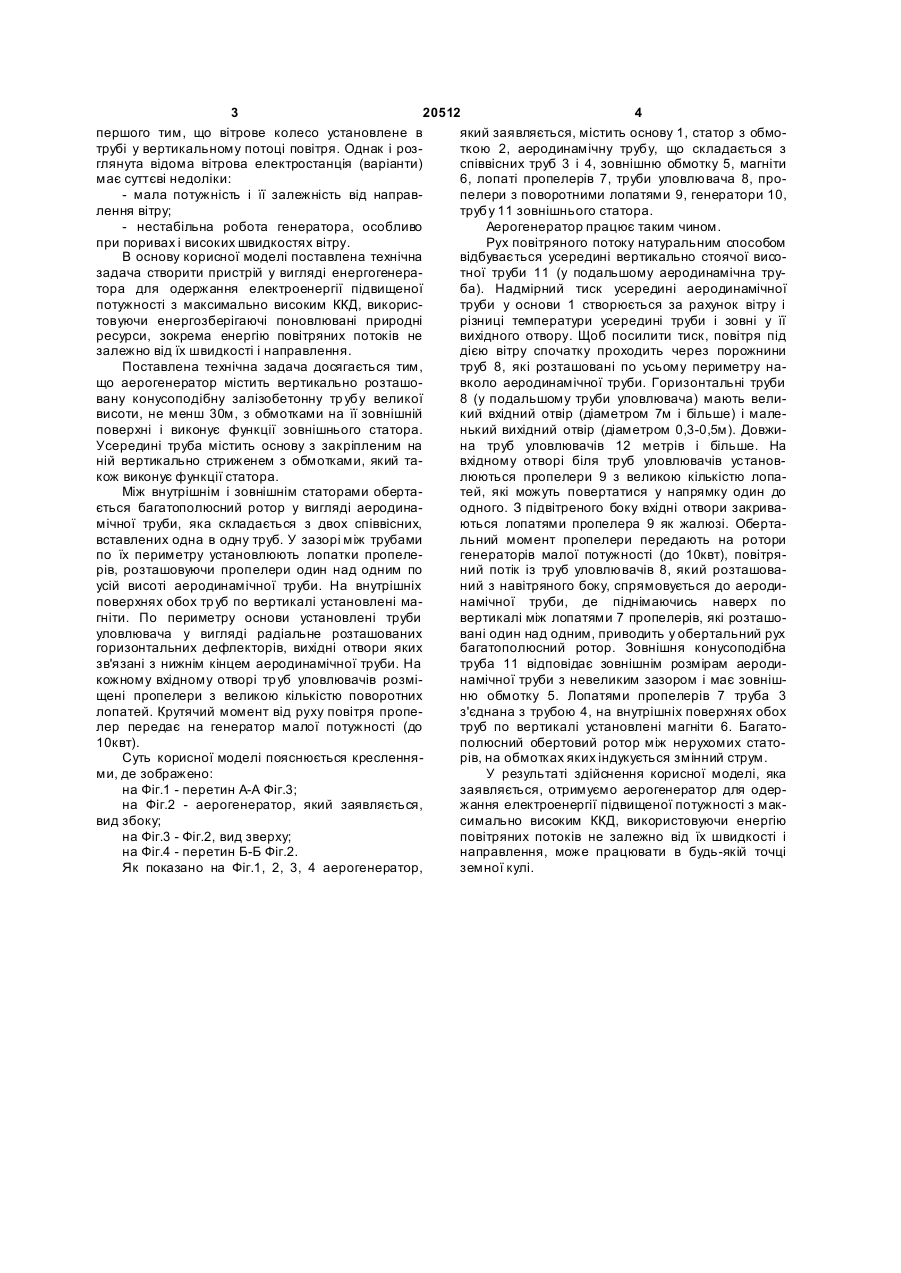

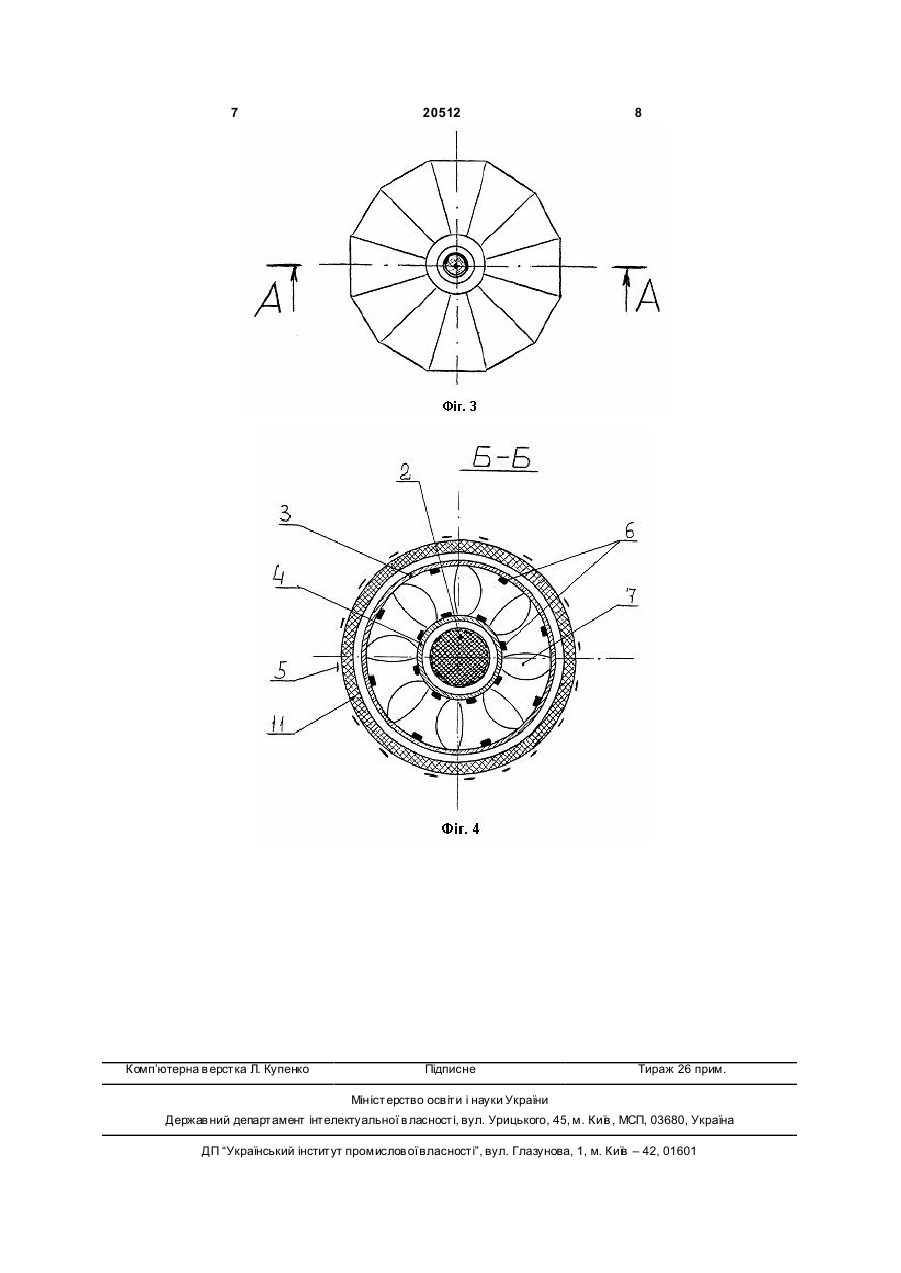

1. Аерогенератор, який містить основу, нерухомий, вертикально закріплений статор з обмотками, обертовий ротор, який відрізняється тим, що являє собою турбогенератор, який містить два вертикальних співвісних статори, у зазорі між якими встановлюють багатополюсний ротор у формі аеродинамічної труби, складеної з двох співвісних труб, причому зовнішня труба виконана у формі 3 20512 4 першого тим, що вітрове колесо установлене в який заявляється, містить основу 1, статор з обмотрубі у вертикальному потоці повітря. Однак і розткою 2, аеродинамічну трубу, що складається з глянута відома вітрова електростанція (варіанти) співвісних труб 3 і 4, зовнішню обмотку 5, магніти має суттєві недоліки: 6, лопаті пропелерів 7, труби уловлювача 8, про- мала потужність і її залежність від направпелери з поворотними лопатями 9, генератори 10, лення вітру; трубу 11 зовнішнього статора. - нестабільна робота генератора, особливо Аерогенератор працює таким чином. при поривах і високих швидкостях вітру. Рух повітряного потоку натуральним способом В основу корисної моделі поставлена технічна відбувається усередині вертикально стоячої висозадача створити пристрій у вигляді енергогенератної труби 11 (у подальшому аеродинамічна трутора для одержання електроенергії підвищеної ба). Надмірний тиск усередині аеродинамічної потужності з максимально високим ККД, використруби у основи 1 створюється за рахунок вітру і товуючи енергозберігаючі поновлювані природні різниці температури усередині труби і зовні у її ресурси, зокрема енергію повітряних потоків не вихідного отвору. Щоб посилити тиск, повітря під залежно від їх швидкості і направлення. дією вітру спочатку проходить через порожнини Поставлена технічна задача досягається тим, труб 8, які розташовані по усьому периметру нащо аерогенератор містить вертикально розташовколо аеродинамічної труби. Горизонтальні труби вану конусоподібну залізобетонну тр убу великої 8 (у подальшому труби уловлювача) мають веливисоти, не менш 30м, з обмотками на її зовнішній кий вхідний отвір (діаметром 7м і більше) і малеповерхні і виконує функції зовнішнього статора. нький вихідний отвір (діаметром 0,3-0,5м). ДовжиУсередині труба містить основу з закріпленим на на труб уловлювачів 12 метрів і більше. На ній вертикально стриженем з обмотками, який тавхідному отворі біля труб уловлювачів установкож виконує функції статора. люються пропелери 9 з великою кількістю лопаМіж внутрішнім і зовнішнім статорами обертатей, які можуть повертатися у напрямку один до ється багатополюсний ротор у вигляді аеродинаодного. З підвітреного боку вхідні отвори закривамічної труби, яка складається з двох співвісних, ються лопатями пропелера 9 як жалюзі. Обертавставлених одна в одну труб. У зазорі між трубами льний момент пропелери передають на ротори по їх периметру установлюють лопатки пропелегенераторів малої потужності (до 10квт), повітрярів, розташовуючи пропелери один над одним по ний потік із труб уловлювачів 8, який розташоваусій висоті аеродинамічної труби. На внутрішніх ний з навітряного боку, спрямовується до аеродиповерхнях обох тр уб по вертикалі установлені манамічної труби, де піднімаючись наверх по гніти. По периметру основи установлені труби вертикалі між лопатями 7 пропелерів, які розташоуловлювача у вигляді радіальне розташованих вані один над одним, приводить у обертальний рух горизонтальних дефлекторів, вихідні отвори яких багатополюсний ротор. Зовнішня конусоподібна зв'язані з нижнім кінцем аеродинамічної труби. На труба 11 відповідає зовнішнім розмірам аеродикожному вхідному отворі тр уб уловлювачів розмінамічної труби з невеликим зазором і має зовнішщені пропелери з великою кількістю поворотних ню обмотку 5. Лопатями пропелерів 7 труба 3 лопатей. Крутячий момент від руху повітря пропез'єднана з трубою 4, на внутрішніх поверхнях обох лер передає на генератор малої потужності (до труб по вертикалі установлені магніти 6. Багато10квт). полюсний обертовий ротор між нерухомих статоСуть корисної моделі пояснюється кресленнярів, на обмотках яких індукується змінний струм. ми, де зображено: У результаті здійснення корисної моделі, яка на Фіг.1 - перетин А-А Фіг.3; заявляється, отримуємо аерогенератор для одерна Фіг.2 - аерогенератор, який заявляється, жання електроенергії підвищеної потужності з маквид збоку; симально високим ККД, використовуючи енергію на Фіг.3 - Фіг.2, вид зверху; повітряних потоків не залежно від їх швидкості і на Фіг.4 - перетин Б-Б Фіг.2. направлення, може працювати в будь-якій точці Як показано на Фіг.1, 2, 3, 4 аерогенератор, земної кулі. 5 20512 6 7 Комп’ютерна в ерстка Л. Купенко 20512 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
