Дисковий двигун постійного струму
Формула / Реферат
Дисковий двигун постійного струму, що містить обмотки збудження, магнітні полюси, виконані у вигляді підковоподібних магнітів з полюсними наконечниками, розташований на валу дисковий ротор з комутуючим пристроєм, який відрізняється тим, що додатково оснащений конденсаторами, включеними паралельно обмоткам збудження статора, при цьому обмотки збудження статора й ротора виконані радіально-периферійними, а комутуючий пристрій виконаний у вигляді циліндричного інвертора з контактними пластинами, кількість яких дорівнює кількості обмоток збудження ротора.
Текст

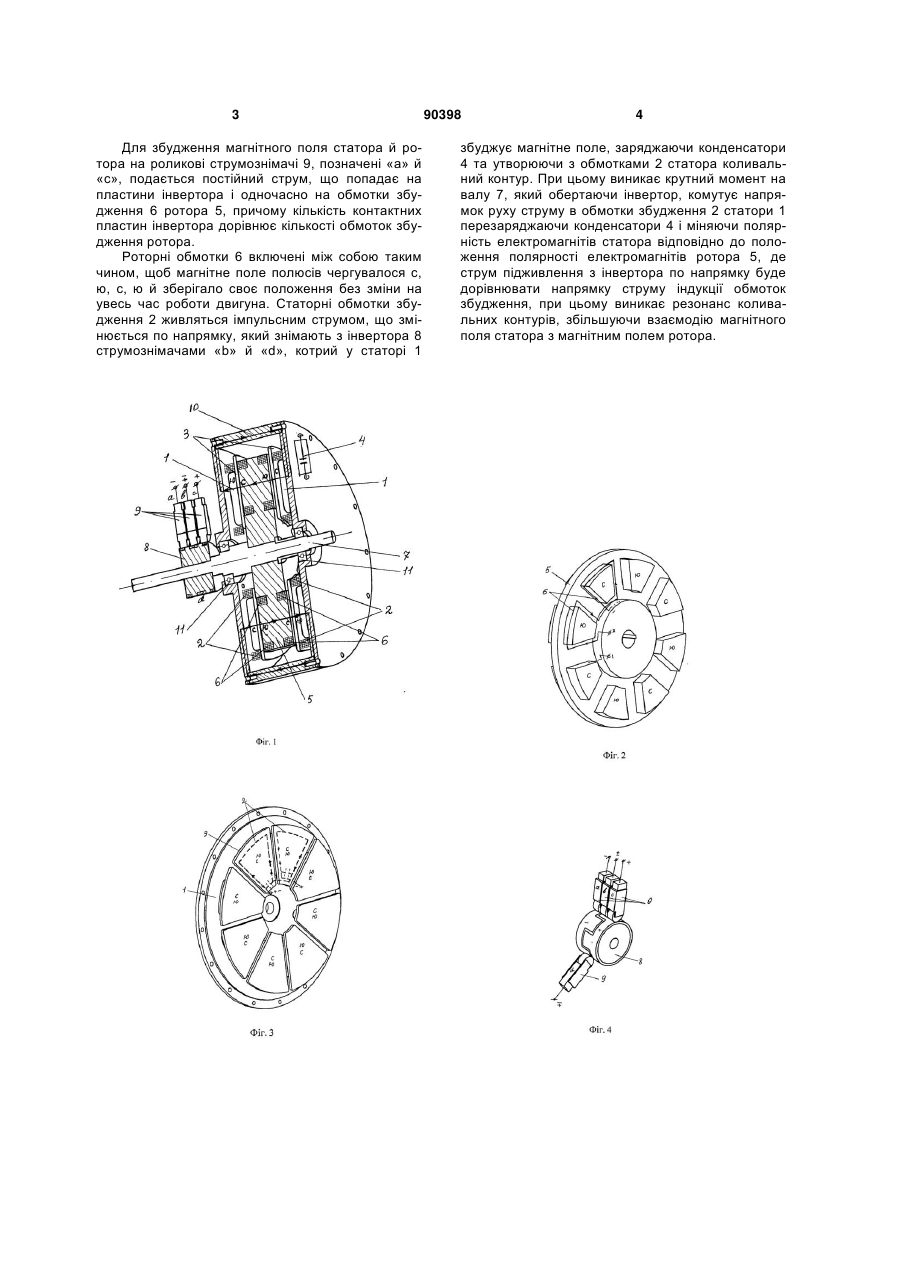

Дисковий двигун постійного струму, що містить обмотки збудження, магнітні полюси, виконані у вигляді підковоподібних магнітів з полюсними наконечниками, розташований на валу дисковий ротор з комутуючим пристроєм, який відрізняється тим, що додатково оснащений конденсаторами, включеними паралельно обмоткам збудження статора, при цьому обмотки збудження статора й ротора виконані радіально-периферійними, а комутуючий пристрій виконаний у вигляді циліндричного інвертора з контактними пластинами, кількість яких дорівнює кількості обмоток збудження ротора. (19) (21) a200813167 (22) 13.11.2008 (24) 26.04.2010 (46) 26.04.2010, Бюл.№ 8, 2010 р. (72) ЛАКАТОШ ВАЛЕНТИН ПАВЛОВИЧ (73) ЛАКАТОШ ВАЛЕНТИН ПАВЛОВИЧ (56) GB 1164661 17 Sep. 1969 (17.09.1969) п. формули 1, 4; Фіг.2, 4 GB 2287133 A 06 Sep. 1995 (06.09.1995) п. формули 1; Фіг.2 JP 0827446 A 20 Oct. 1995 (20.10.1995) реферат UA 78375 C2 15 Mar. 2007 (15.03.2007) весь документ UA 61727 A 17 Nov. 2003 (17.11.2003) весь документ 3 Для збудження магнітного поля статора й ротора на роликові струмознімачі 9, позначені «а» й «с», подається постійний струм, що попадає на пластини інвертора і одночасно на обмотки збудження 6 ротора 5, причому кількість контактних пластин інвертора дорівнює кількості обмоток збудження ротора. Роторні обмотки 6 включені між собою таким чином, щоб магнітне поле полюсів чергувалося с, ю, с, ю й зберігало своє положення без зміни на увесь час роботи двигуна. Статорні обмотки збудження 2 живляться імпульсним струмом, що змінюється по напрямку, який знімають з інвертора 8 струмознімачами «b» й «d», котрий у статорі 1 90398 4 збуджує магнітне поле, заряджаючи конденсатори 4 та утворюючи з обмотками 2 статора коливальний контур. При цьому виникає крутний момент на валу 7, який обертаючи інвертор, комутує напрямок руху струму в обмотки збудження 2 статори 1 перезаряджаючи конденсатори 4 і міняючи полярність електромагнітів статора відповідно до положення полярності електромагнітів ротора 5, де струм підживлення з інвертора по напрямку буде дорівнювати напрямку струму індукції обмоток збудження, при цьому виникає резонанс коливальних контурів, збільшуючи взаємодію магнітного поля статора з магнітним полем ротора. 5 Комп’ютерна верстка Л. Купенко 90398 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDc disc motor
Автори англійськоюLakatosh Valentyn Pavlovych
Назва патенту російськоюДисковый двигатель постоянного тока
Автори російськоюЛакатош Валентин Павлович
МПК / Мітки
МПК: H02K 23/00
Мітки: двигун, постійного, струму, дисковий
