Дисковий двигун постійного струму
Формула / Реферат
Дисковий двигун постійного струму, що містить магнітні полюси статора, виконані у вигляді підковоподібних магнітів з полюсними наконечниками, що охоплюють дисковий якір, і обмотками збудження, який відрізняється тим, що має інверсійний блок з рухомим плунжером, сполученим з синхронізатором, розташованим на осі двигуна, який за рахунок синхронної переполюсовки живить обмотки збудження статора, утворюючи магнітне поле, а якір виконаний секційним із постійних магнітів, при цьому магнітні полюси статора виконані у вигляді не менше чотирьох підковоподібних магнітів, обмотки збудження яких виконані таким чином, що витки однієї обмотки намотані по годинниковій, а витки іншої - проти годинникової стрілки і з'єднані послідовно, а їх кінці підключені до інверсійного блока.
Текст

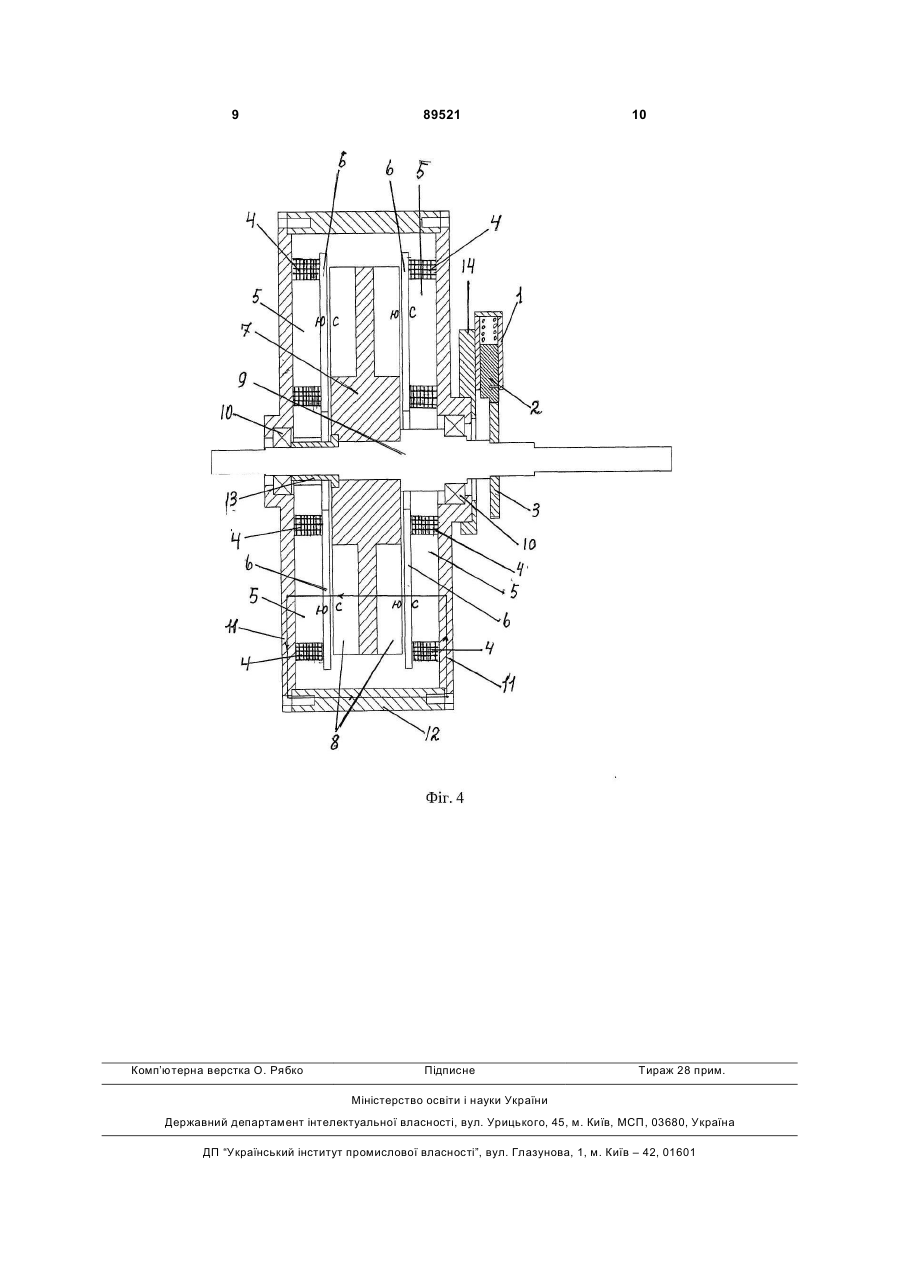

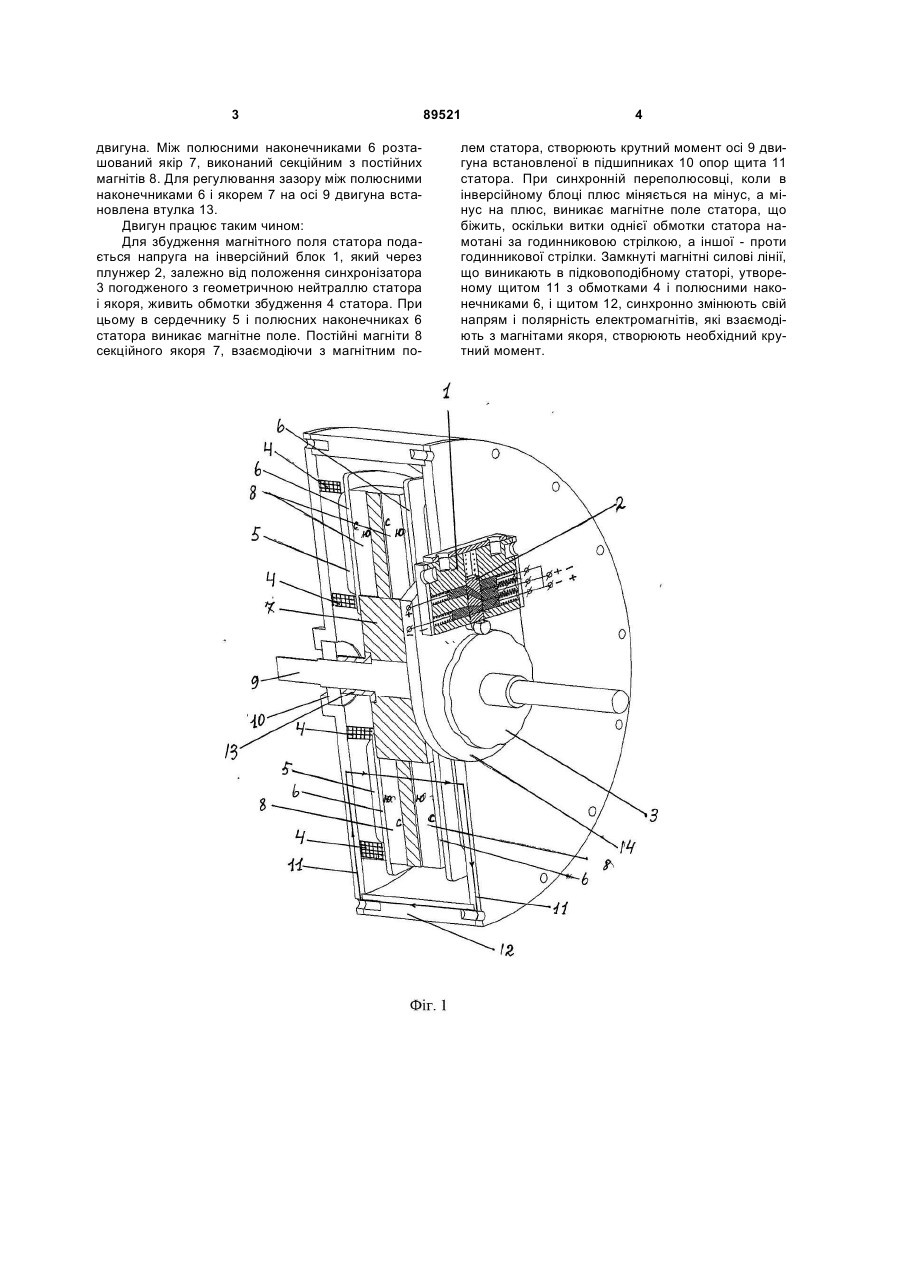

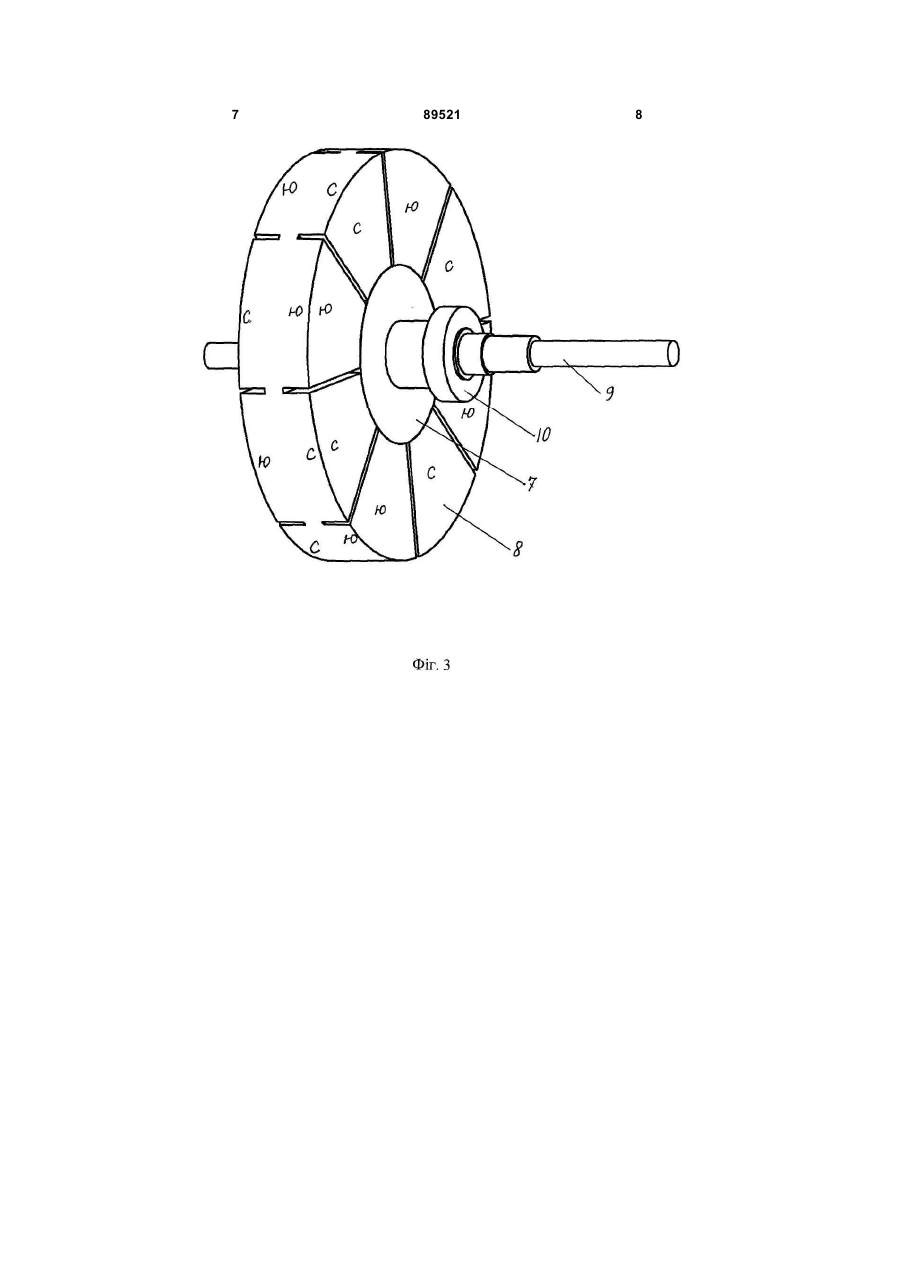

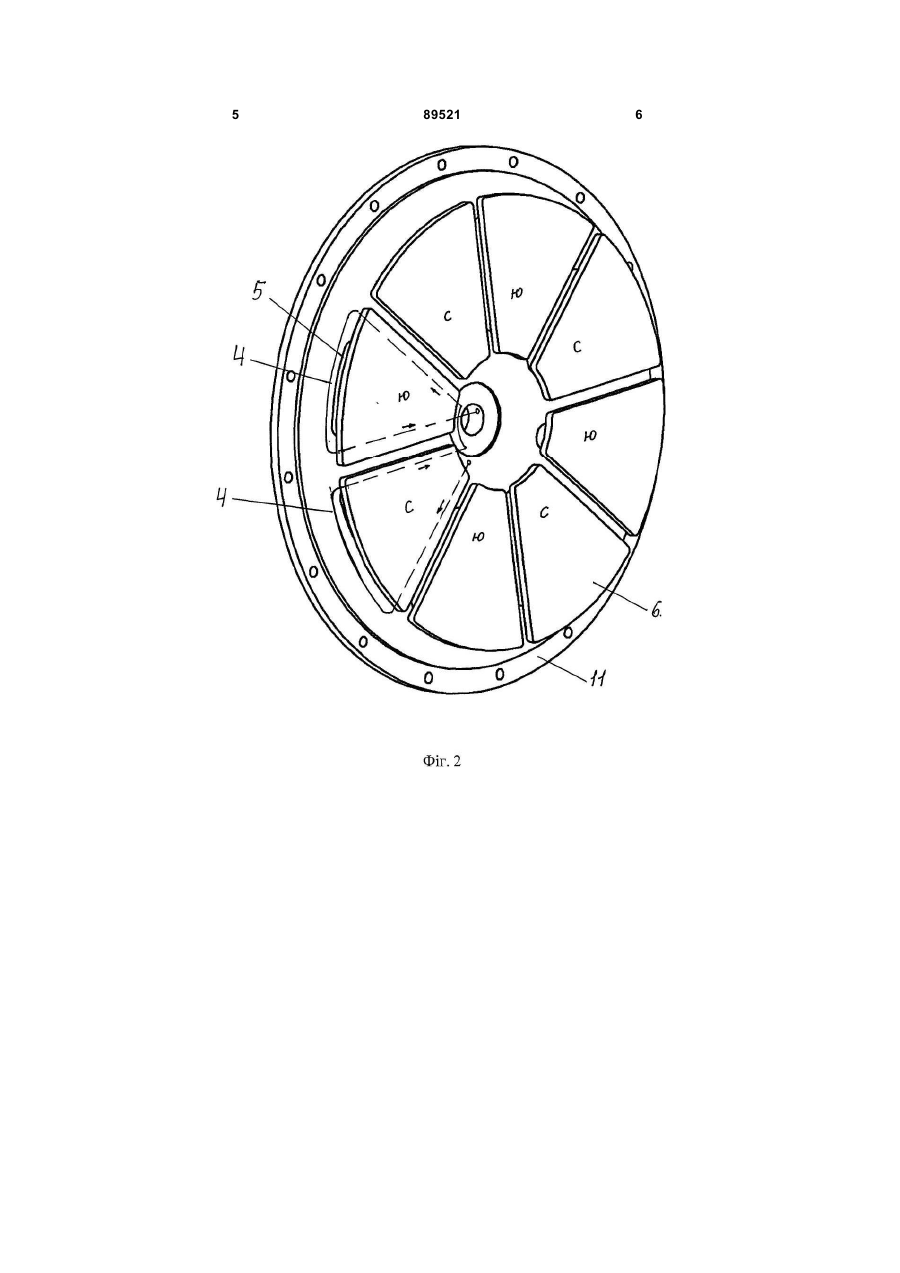

Дисковий двигун постійного струму, що містить магнітні полюси статора, виконані у вигляді підковоподібних магнітів з полюсними наконечни 3 двигуна. Між полюсними наконечниками 6 розташований якір 7, виконаний секційним з постійних магнітів 8. Для регулювання зазору між полюсними наконечниками 6 і якорем 7 на осі 9 двигуна встановлена втулка 13. Двигун працює таким чином: Для збудження магнітного поля статора подається напруга на інверсійний блок 1, який через плунжер 2, залежно від положення синхронізатора 3 погодженого з геометричною нейтраллю статора і якоря, живить обмотки збудження 4 статора. При цьому в сердечнику 5 і полюсних наконечниках 6 статора виникає магнітне поле. Постійні магніти 8 секційного якоря 7, взаємодіючи з магнітним по 89521 4 лем статора, створюють крутний момент осі 9 двигуна встановленої в підшипниках 10 опор щита 11 статора. При синхронній переполюсовці, коли в інверсійному блоці плюс міняється на мінус, а мінус на плюс, виникає магнітне поле статора, що біжить, оскільки витки однієї обмотки статора намотані за годинниковою стрілкою, а іншої - проти годинникової стрілки. Замкнуті магнітні силові лінії, що виникають в підковоподібному статорі, утвореному щитом 11 з обмотками 4 і полюсними наконечниками 6, і щитом 12, синхронно змінюють свій напрям і полярність електромагнітів, які взаємодіють з магнітами якоря, створюють необхідний крутний момент. 5 89521 6 7 89521 8 9 Комп’ютерна верстка О. Рябко 89521 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
