Оптичний клей

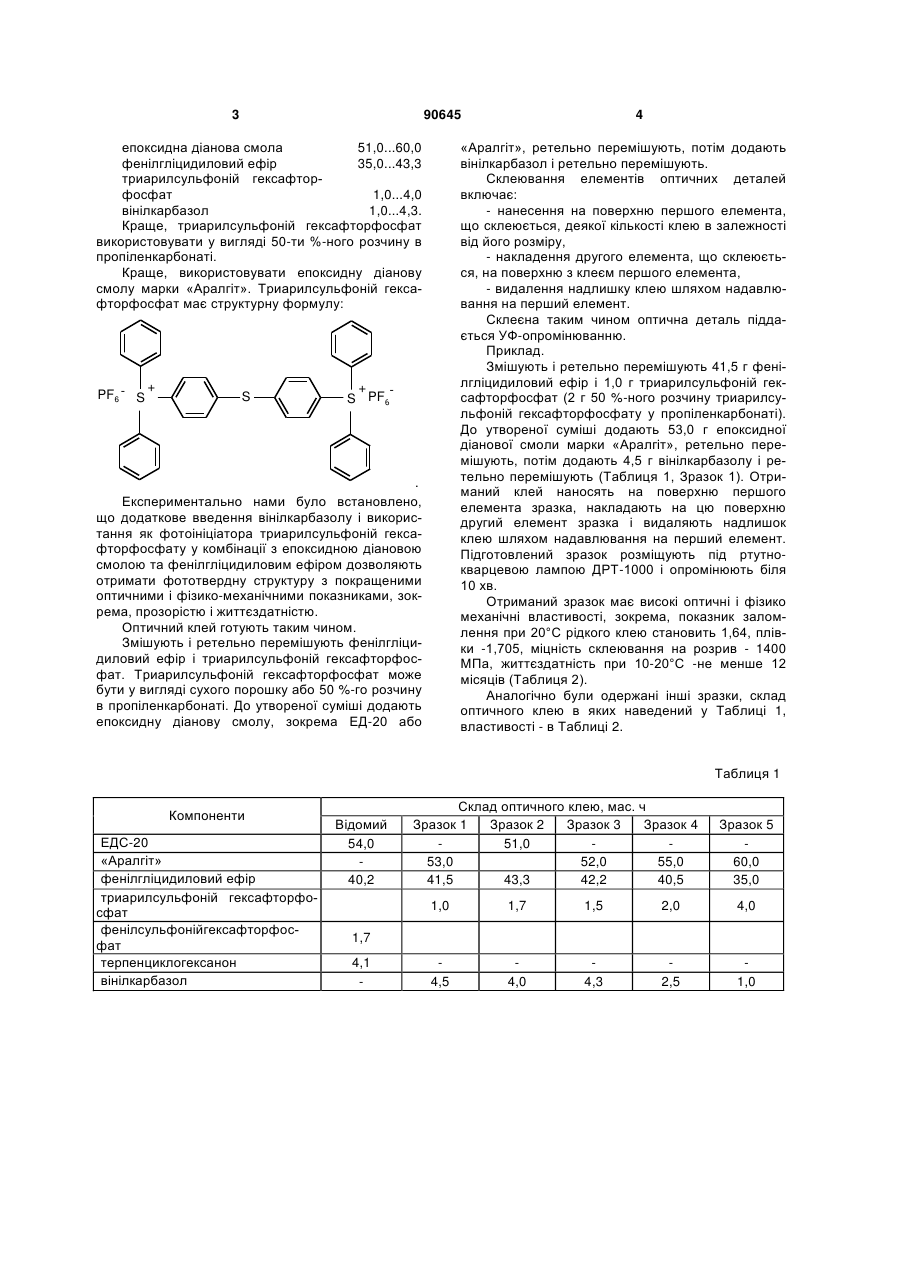

1. Оптичний клей, що містить епоксидну діанову смолу, фенілгліцидиловий ефір та фотоініціатор, який відрізняється тим, що додатково містить вінілкарбазол, а як фотоініціатор містить триарилсульфоній гексафторфосфат, при такому співвідношенні компонентів, мас. ч.: епоксидна діанова смола 51,0-60,0 фенілгліцидиловий ефір 35,0-43,3 триарилсульфоній гексафторфосфат 1,0-4,0 вінілкарбазол 1,0-4,3. 2. Клей за п. 1, який відрізняється тим, що містить триарилсульфоній гексафторфосфат у вигляді 50-ти %-ного розчину в пропіленкарбонаті. 3. Клей за п. 1 або 2, який відрізняється тим, що містить епоксидну діанову смолу марки "Аралгіт" (19) (21) a200910704 (22) 23.10.2009 (24) 11.05.2010 (46) 11.05.2010, Бюл.№ 9, 2010 р. (72) ТОДОСІЙЧУК ТАМАРА ТИМОФІЇВНА, ЯРОВА НАТАЛІЯ ВОЛОДИМИРІВНА, КОСЯНЧУК ЛЮДМИЛА ФРАНЦІВНА (73) ІНСТИТУТ ХІМІЇ ВИСОКОМОЛЕКУЛЯРНИХ СПОЛУК НАЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ (56) UA, 38242, U, 25.12.2008 RU, 2250241, C2, 20.04.2005 RU, 2016037, C1, 15.07.1994 JP, 60051770, A, 23.03.1985 CN, 1869039, A, 29.11.2006 3 90645 епоксидна діанова смола 51,0...60,0 фенілгліцидиловий ефір 35,0...43,3 триарилсульфоній гексафторфосфат 1,0...4,0 вінілкарбазол 1,0...4,3. Краще, триарилсульфоній гексафторфосфат використовувати у вигляді 50-ти %-ного розчину в пропіленкарбонаті. Краще, використовувати епоксидну діанову смолу марки «Аралгіт». Триарилсульфоній гексафторфосфат має структурну формулу: PF6 - S + S 4 «Аралгіт», ретельно перемішують, потім додають вінілкарбазол і ретельно перемішують. Склеювання елементів оптичних деталей включає: - нанесення на поверхню першого елемента, що склеюється, деякої кількості клею в залежності від його розміру, - накладення другого елемента, що склеюється, на поверхню з клеєм першого елемента, - видалення надлишку клею шляхом надавлювання на перший елемент. Склеєна таким чином оптична деталь піддається УФ-опромінюванню. Приклад. Змішують і ретельно перемішують 41,5 г фенілгліцидиловий ефір і 1,0 г триарилсульфоній гексафторфосфат (2 г 50 %-ного розчину триарилсульфоній гексафторфосфату у пропіленкарбонаті). До утвореної суміші додають 53,0 г епоксидної діанової смоли марки «Аралгіт», ретельно перемішують, потім додають 4,5 г вінілкарбазолу і ретельно перемішують (Таблиця 1, Зразок 1). Отриманий клей наносять на поверхню першого елемента зразка, накладають на цю поверхню другий елемент зразка і видаляють надлишок клею шляхом надавлювання на перший елемент. Підготовлений зразок розміщують під ртутнокварцевою лампою ДРТ-1000 і опромінюють біля 10 хв. Отриманий зразок має високі оптичні і фізико механічні властивості, зокрема, показник заломлення при 20°С рідкого клею становить 1,64, плівки -1,705, міцність склеювання на розрив - 1400 МПа, життєздатність при 10-20°С -не менше 12 місяців (Таблиця 2). Аналогічно були одержані інші зразки, склад оптичного клею в яких наведений у Таблиці 1, властивості - в Таблиці 2. + S PF6 . Експериментально нами було встановлено, що додаткове введення вінілкарбазолу і використання як фотоініціатора триарилсульфоній гексафторфосфату у комбінації з епоксидною діановою смолою та фенілгліцидиловим ефіром дозволяють отримати фототвердну структуру з покращеними оптичними і фізико-механічними показниками, зокрема, прозорістю і життєздатністю. Оптичний клей готують таким чином. Змішують і ретельно перемішують фенілгліцидиловий ефір і триарилсульфоній гексафторфосфат. Триарилсульфоній гексафторфосфат може бути у вигляді сухого порошку або 50 %-го розчину в пропіленкарбонаті. До утвореної суміші додають епоксидну діанову смолу, зокрема ЕД-20 або Таблиця 1 Компоненти ЕДС-20 «Аралгіт» фенілгліцидиловий ефір триарилсульфоній гексафторфосфат фенілсульфонійгексафторфосфат терпенциклогексанон вінілкарбазол Відомий 54,0 40,2 Склад оптичного клею, мас. ч Зразок 1 Зразок 2 Зразок 3 Зразок 4 51,0 53,0 52,0 55,0 41,5 43,3 42,2 40,5 Зразок 5 60,0 35,0 1,0 1,7 1,5 2,0 4,0 4,5 4,0 4,3 2,5 1,0 1,7 4,1 5 90645 6 Таблиця 2 Параметри Результати випробування зразків Зразок 1 Зразок 2 Зразок 3 Зразок 4 Відомий Спектральний коефіцієнт пропускання склеєного 98 шару товщиною 10 мкм, %, не менше Світлорозсіювання, %, не 2 більше Показник заломлення клею при 20°С, рідкого 1,550 1,570 плівка Термостійкість склеєного -100 шару, °С +120 Вологостійкість при 40°С і 98 від. % вологості, діб, не 70 менше Міцність склеювання при 1350 зсуві, МПа, не менше Час фіксації деталей при 12 склеюванні, хв. Час полімеризації, хв., не 30 більше Вихід кондиційних виробів, 98 % Життєздатність при 106 20°С, місяців 98 98 98 98 98 2 2 2 2 2 1,640 1,705 1,630 1,690 1,650 1,710 1,645 1,705 1,625 1,670 -170 +140 -170 +140 -170 +140 -170 +140 -170 +140 70 70 70 70 70 1400 1370 1500 1450 1400 3 1 1 1 0,5 10 10 10 10 10 98 98 98 98 98 12 12 12 12 12 Як видно з Таблиці 2, запропонований оптичний клей характеризується високими оптичними та фізико-механічними властивостями, зокрема має Комп’ютерна верстка Д. Шеверун Зразок 5 високі показник заломлення, життєздатність, термостійкість, міцність склеювання. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
