Спосіб сортування круглих лісоматеріалів за довжиною та система нагромаджувачів для його реалізації

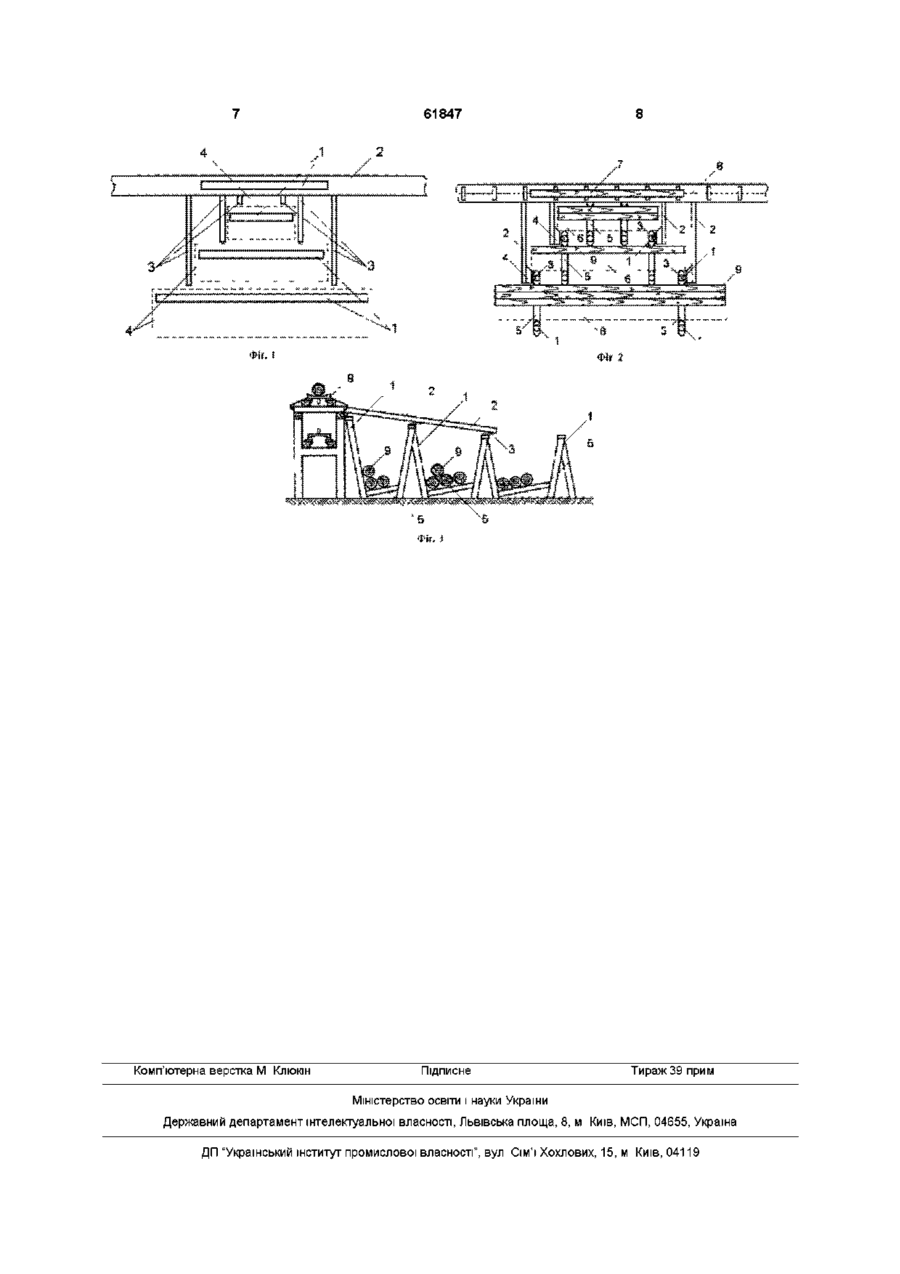

1 Спосіб сортування круглих лісоматеріалів за довжиною, який виконується поперечним переміщенням круглих лісоматеріалів і в порядку зростання довжини колод, який відрізняється тим, що лісоматеріали скочують під дією власної ваги по двох напрямних, встановлених паралельно для кожного послідовно розташованого лісонагромаджувача, після чого скидають колоди у лісонагромаджувачі, встановлені на кінцях напрямних для кожної сортиментної групи, при цьому відстань між напрямними встановлюють меншою за довжину круглих лісоматеріалів 2 Система нагромаджувачів, що встановлена вздовж транспортера, виконана з похилими верх Винахід стосується способів та засобів сортування круглих лісоматеріалів за довжиною на нижньому складі і може бути використаний у ЛІСОВІЙ та деревообробній промисловості Сортування круглих лісоматеріалів на сучасних лісових складах є одним із основних видів робіт, яке виконується у ВІДПОВІДНОСТІ з вимогами Держстандарту України, правилами зберігання і відвантаження споживачам На сортуванні лісоматеріалів використовуються повздовжні і поперечні лісотранспортери, які відносяться до машин неперервного транспорту, обладнанні замкнутим тяговим пристроєм у вигляді ланцюга або стального канату з захватно-опорними приспосібленнями траверсами Круглі лісоматеріали при сортуванні скидають в спеціальні ємкості, які отримали назву нагромаджувачі З найбільш близьких за технічною суттю до передбачуваного винаходу є відомий спосіб сортування круглих лісоматеріалів з проходженням через отвори, який полягає в примусовому попе ЗА ДОВЖИНОЮ видається під відповідальність власника патенту ТА СИСТЕМА німи частинами стояків у ЗОВНІШНІ сторони, жорстко закріпленими на нерухомій основі, яка відрізняється тим, що додатково встановлено стояки, в рядах паралельно транспортеру, які утворюють нагромаджувачі другого і третього ряду системи нагромаджувачів, обладнаних ВІДПОВІДНОЮ КІЛЬКІС ТЮ пар напрямних для направленого скочування колод, причому відстань між парами встановлених паралельно напрямних завжди менша від довжини сортиментів 3 Система нагромаджувачів за п 2, яка відрізняється тим, що на напрямних для скочування колод кріплять розширювачі 4 Система нагромаджувачів за п 2, яка відрізняється тим, що між стояками на дні нагромаджувачів встановлюють укосини похило до напрямку подачі колод 5 Система нагромаджувачів за п 2, яка відрізняється тим, що зміна положень напрямних для скочування колод дозволяє виконувати зміну розташування нагромаджувачів речному переміщенні лісоматеріалів по площині на шляху яких розташовані отвори різної довжини Сортування виконується внаслідок проходження лісоматеріалів через отвори по мірі зростання їх довжини (Залегаллер Б Г , Ласточкин П В , Бойков С П Технология и оборудование лесных складов Учебник для вузов - 3-е изд , испр , доп - М Лесн пром-сть, 1984 -220 2 2 1 с ) Такий спосіб сортування круглих лісоматеріалів є достатньо простим, але не може бути застосований при роботі без поперечного транспортера, пристрою орієнтації колод і виносних повздовжніх транспортерів або ВІЗКІВ Даний спосіб передбачає громіздке обладнання з нижнім розташуванням відсортованих лісоматеріалів До недоліків даного способу сортування необхідно віднести виникнення перекосів колод, значні розбіжності торців, утруднене сортування з повздовжньою кривизною колод, застрявання круглих лісоматеріалів в отворах, що викликають додаткові роботи по їх усуненню 00 (О 61847 Відомий також пристрій-прототип лісонагрокові, частіше ручні, роботи по усуненню перекосів маджувач, який встановлюється вздовж повздовВ основу винаходу способу сортування кругжнього сортувального транспортера Розташовані лих лісоматеріалів за довжиною, покладено заз однієї або з двох сторін лісонагромаджувачі, вдання підвищення надійності та ефективності вздовж сортувального транспортера, утворюють способу сортування круглих лісоматеріалів систему нагромаджувачів для сортування круглих Поставлена мета досягається тим, що спосіб лісоматеріалів Лісонагромаджувач, який є одним сортування виконується поперечним переміщеніз елементів системи нагромадження призначений ням круглих лісоматеріалів і в порядку зростання для виконання операції сортування і нагромаїх довжини, згідно винаходу шляхом скочування дження розсортованих колод для подальшого колод по направляючих з подальшим звалюванштабелювання та відвантаження у вагони з виконям у нагромаджувачі, які встановлені в кінцях ристанням кранів Лісонагромаджувачі обладнані направляючих для кожної сортиментної групи нерухомими вертикальними або похиленими у КІЛЬКІСТЬ та взаємне розташування направляючих ЗОВНІШНІ сторони стояками встановленими на гоприймаються такими, що круглі лісоматеріали заризонтальній площині, які утворюють об'єм нагроданих довжин, опираються як мінімум на дві намаджувача (Залегаллер Б Г , Ласточкин П В , Бойправляючі встановлені паралельно по краях наков С П Технология и оборудование лесных громаджувачів Сортування забезпечується складов Учебник для вузов - 3-е изд , испр , доп скочуванням круглих лісоматеріалів під дією власМ Лесн пром-сть, 1984 -192 194с) ної ваги Такі пристрої є достатньо простими і надійниПередбачуваний винахід, як "спосіб", характеми за конструкцією, але допускають перекоси коризується наступною сукупністю суттєвих ознак, лод, особливо в нижній частині в момент початку яка дозволяє досягти ефекту при його реалізації наповнення нагромаджувачів, що викликає додат(див Табл 1) Таблиця 1 № п/п 1 2 3 4 5 6 7 8 Наявність даної Ознака яка характеризує об'єкт винаходу ознаки в прототипі "спосіб" " сортування виконується попереХарактеризує умови виконання дій над Є чним переміщенням (колод) " матеріальним об'єктом " переміщенням круглих лісоматеЄ Виконують дію над матеріальним об'єктом ріалів " " в порядку зростання їх (лісомаВизначають ПОСЛІДОВНІСТЬ виконання дій з Є теріалів) довжини " матеріальним об'єктом у часі Визначають дію над матеріальним об'єк" шляхом скочування колод " Нема том Характеризують умови виконання дії над матеріальним об'єктом з використанням " скочуванням лісоматеріалів по Нема направляючих які забезпечують перемінаправляючих " щення " звалювання у нагромаджувачі, Характеризують умови виконання дії над які встановлені в кінцях направляюматеріальними об'єктами (лісоматеріалаНема чих для кожної сортиментної груми) з використанням пристрою нагромапи " дження " (круглі лісоматеріали заданих Характеризують умови виконання дії над довжин) опираються як мінімум на матеріальними об'єктами (лісоматеріалаНема дві направляючі встановлені парами) з використанням направляючих лельно по краях нагромаджувачів" Характеризують умови виконання дії над " (скочуванням круглих лісоматеріНема матеріальними об'єктами (лісоматеріалаалів) під дією власної ваги" ми) Суттєві ознаки З перелічених у таблиці суттєвих ознак, ознаки наведені у пп 4, 5, 6, 7, і 8 є ВІДМІТНИМИ, а їх наявність при реалізації способу в усіх випадках, на які поширюється обсяг правової охорони Мета винаходу система нагромаджувачів розрахована для складів з великою КІЛЬКІСТЮ сортиментних груп, підвищення надійності та ефективності в роботі Поставлена мета досягається тим, що лісонагромаджувачі встановлені вздовж повздовжнього сортувального транспортера, виконані з похилими верхніми частинами стояків у ЗОВНІШНІ сторони і жорстко закріплені на нерухомій основі, згідно винаходу додатково встановлено стояки, в рядах паралельно транспортеру, які утворюють нагромаджувачі другого і третього ряду системи нагромаджувачів, що розраховані на різні групи довжин лісоматеріалів, обладнаних ВІДПОВІДНОЮ КІЛЬКІСТЮ пар направляючих для направленого скочування колод Відстань між парами встановлених паралельно направляючих завжди менша від довжини сортиментів, що підлягають сортуванню На нижніх кінцях направляючих для скочування колод кріплять уширювачі, що запобігають випередженому скиданню і падінню лісоматеріалів в нагромаджувач з перекосами Усунення перекосів, які виникають при скиданні круглих лісоматеріалів з направляючих в 61847 нагромаджувачі, здійснюється за рахунок встановнагромаджувачів, яка здійснюється за рахунок лення між похилими стояками на дні нагромаджузміни положення фіксуючих важілей направляювачів укосин похилих до напрямку подачі колод, чих, встановлених на стояках що забезпечують зсув по дну нагромаджувача та Передбачуваний винахід, як система нагромаїх паралельне розташування джувачів, характеризується наступною сукупністю Зміна положень направляючих для скочування суттєвих ознак, яка дозволяє досягти ефекту при колод дозволяє виконувати зміну розташування його реалізації (див Табл 2) Таблиця 2 № п/п Суттєві ознаки Наявність даної Ознака яка характеризує об'єкт винаознаки в прототипі ходу система нагромаджувачів " лісонагромаджувачі встановлені вздовж (сортувального транспортера) " " (нагромаджувачі) виконані з похилими верхніми частинами стояків " " (стояки) жорстко закріплені на нерухомій ОСНОВІ " " (додатково встановлено стояки) в рядах паралельно транспортеру " " (стояки) утворюють нагромаджувачі другого і третього ряду " 1 2 3 4 5 " 6 обладнаних ВІДПОВІДНОЮ КІЛЬКІСТЮ пар направляючих " " відстань між парами встановлених паралельно направляючих завжди менша від довжини сортиментів " " кріплять уширювачі " 7 8 Є Взаємне розташування елементів Є Наявність конструктивних елементів Є Наявність зв'язків МІЖ елементами Немає Взаємне розташування елементів Немає Взаємне розташування елементів Немає Наявність зв'язків МІЖ елементами Немає Наявність зв'язків МІЖ елементами Немає Наявність конструктивних елементів Наявність конструктивного елемента (укосин) і наявність зв'язків між елементами Взаємне розташування елементів 9 " укосин похилих до напрямку подачі колод " Немає 10 " зміна положень направляючих " Немає З перелічених у таблиці суттєвих ознак, ознаки наведені у пп 4, 5, 6, 7, 8, 9, і 10 є ВІДМІТНИМИ Ко жна із зазначених ознак вирішує свою частину поставленої задачі, щодо сортування і нагромадження круглих матеріалів Суть винаходу "спосіб" пояснюється принциповою схемою на фіг 1 Круглі лісоматеріали 1 поступають з транспортера 2 на направляючі 3 встановлені паралельно і похило, забезпечуючи скочування і звалювання лісоматеріалів у нагромаджувачі 4 Для виконання сортування лісоматеріалів 1 відстань між направляючими 3 встановлюється меншою за довжину лісоматеріалів, що скочуються у ВІДПОВІДНИЙ нагромаджувач В КІНЦІ кожної пари направляючих З встановлюють нагромаджувачі 4, куди поступають відсортовані круглі лісоматеріали визначеної довжини Суть винаходу система нагромаджувачів пояснюється схемами фіг 2 - вид зверху, фіг 3 - вид збоку Система нагромадження круглих лісоматеріалів (фіг 2 і фігЗ) включає похилі стояки 1, направ ляючі 2 для скочування колод, фіксуючі важелі З положення направляючих, уширювачі направляючих 4, укосини 5, нагромаджу вачі 6 Система нагромаджувачів (фіг 2 і фігЗ) колод працює наступним чином Круглі лісоматеріали 7, переміщаючись по сортувальному транспортеру 8, в момент досягнення заданого місця скидається автоматизованим скидувачем на направляючі 2 і скочується по останніх в один із нагромаджувачів 6 Колоди 9 займають визначене місце в нагромаджувачах у ВІДПОВІДНОСТІ за своєю довжиною, так як скочування круглих лісоматеріалів забезпечується мінімально по двох направляючих 3 При падінні в порожній нагромаджувач колоди 9 займають орієнтацію паралельну транспортеру 8, так як дно нагромаджувача утворене укосинами 5 похилими в напрямку транспортера, що забезпечує зсув колод 9 по дну нагромаджувача та їх паралельне розташування, в іншому випадку колоди орієнтуються до попередньо розміщених При необхідності виконується зміна розташування направляючих шляхом зміни положення фіксуючих важілей 3, встановлених на стійках 1 61847 Фїг. Комп'ютерна верстка М Клюкш Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
