Спосіб автоматичного регулювання процесу горіння гранульованого палива

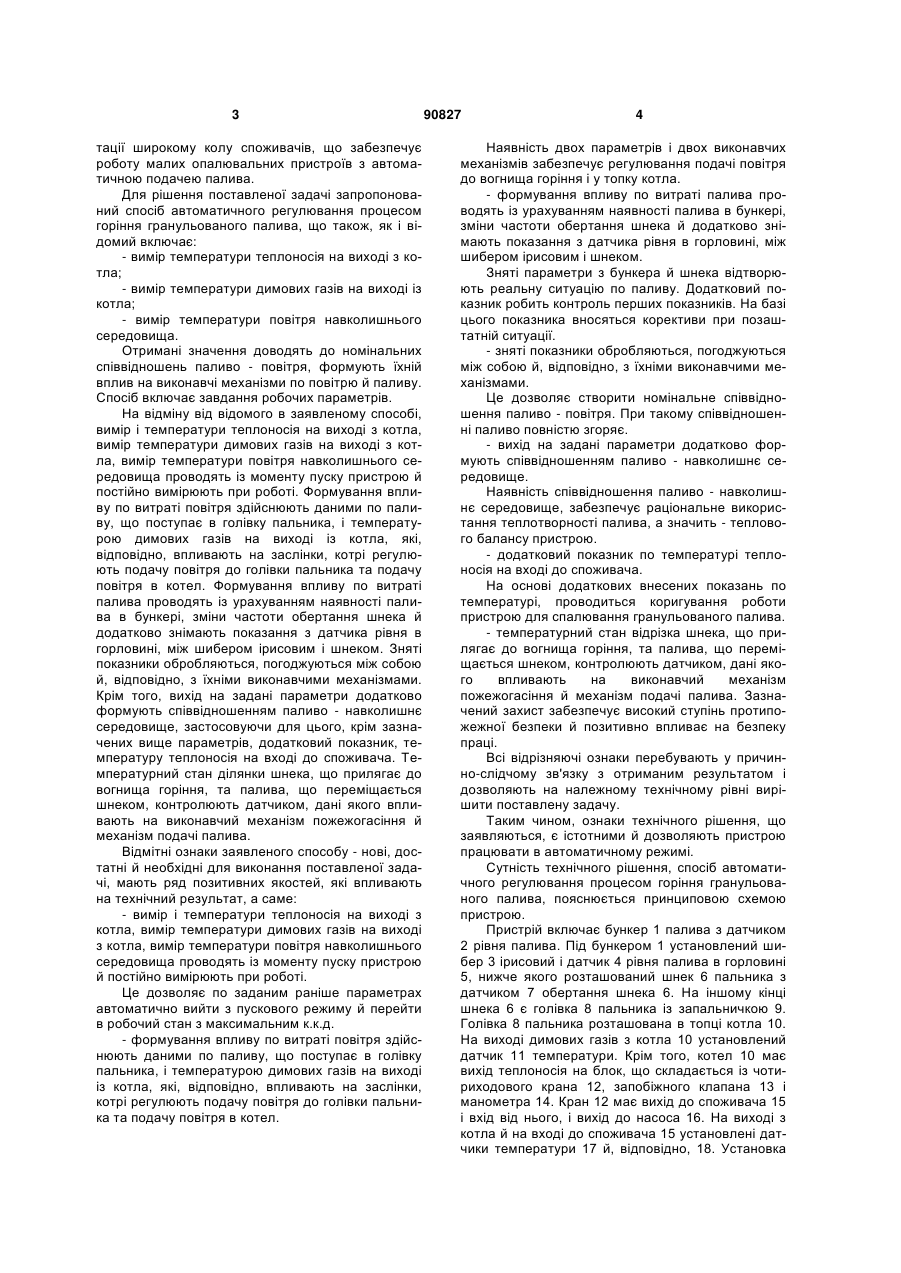

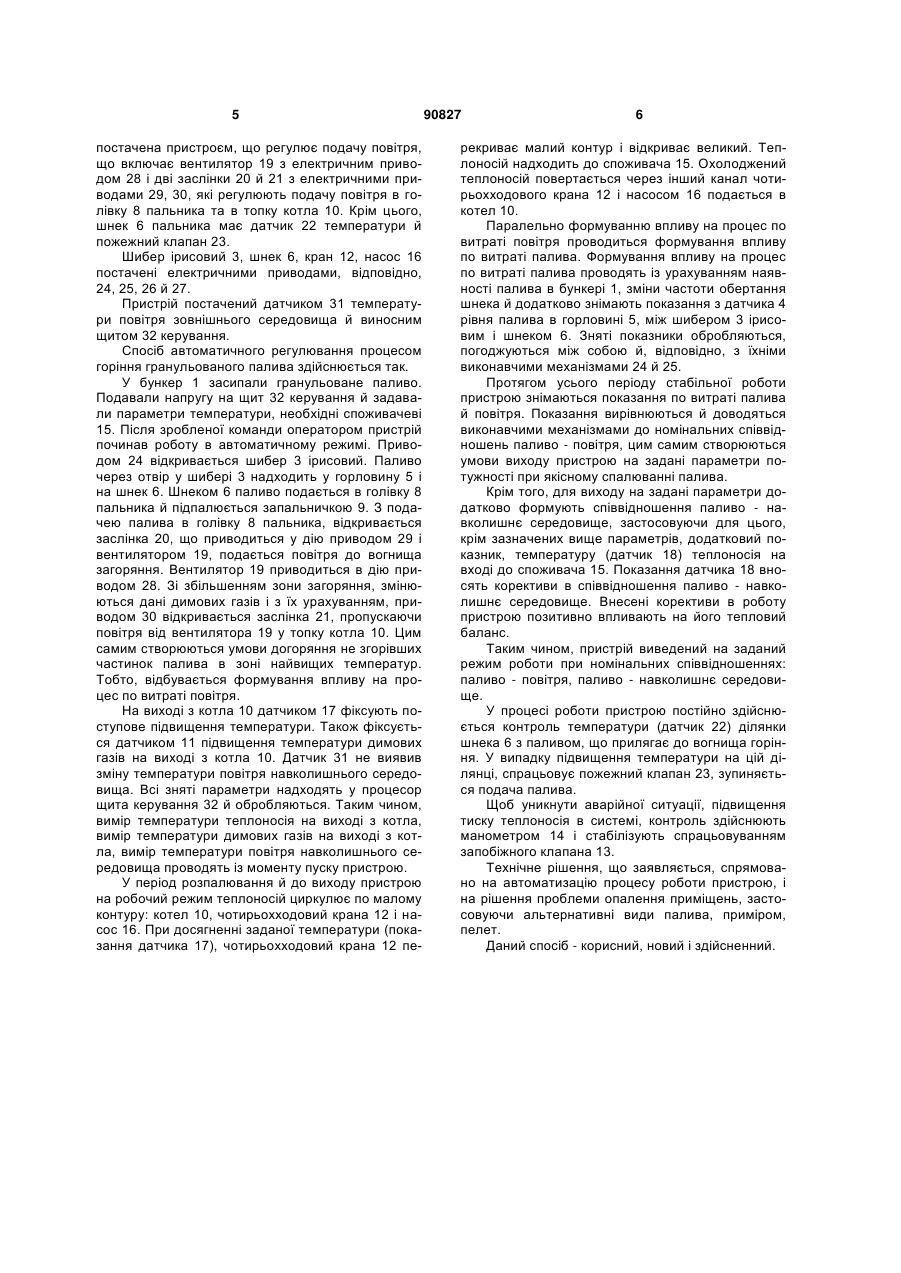

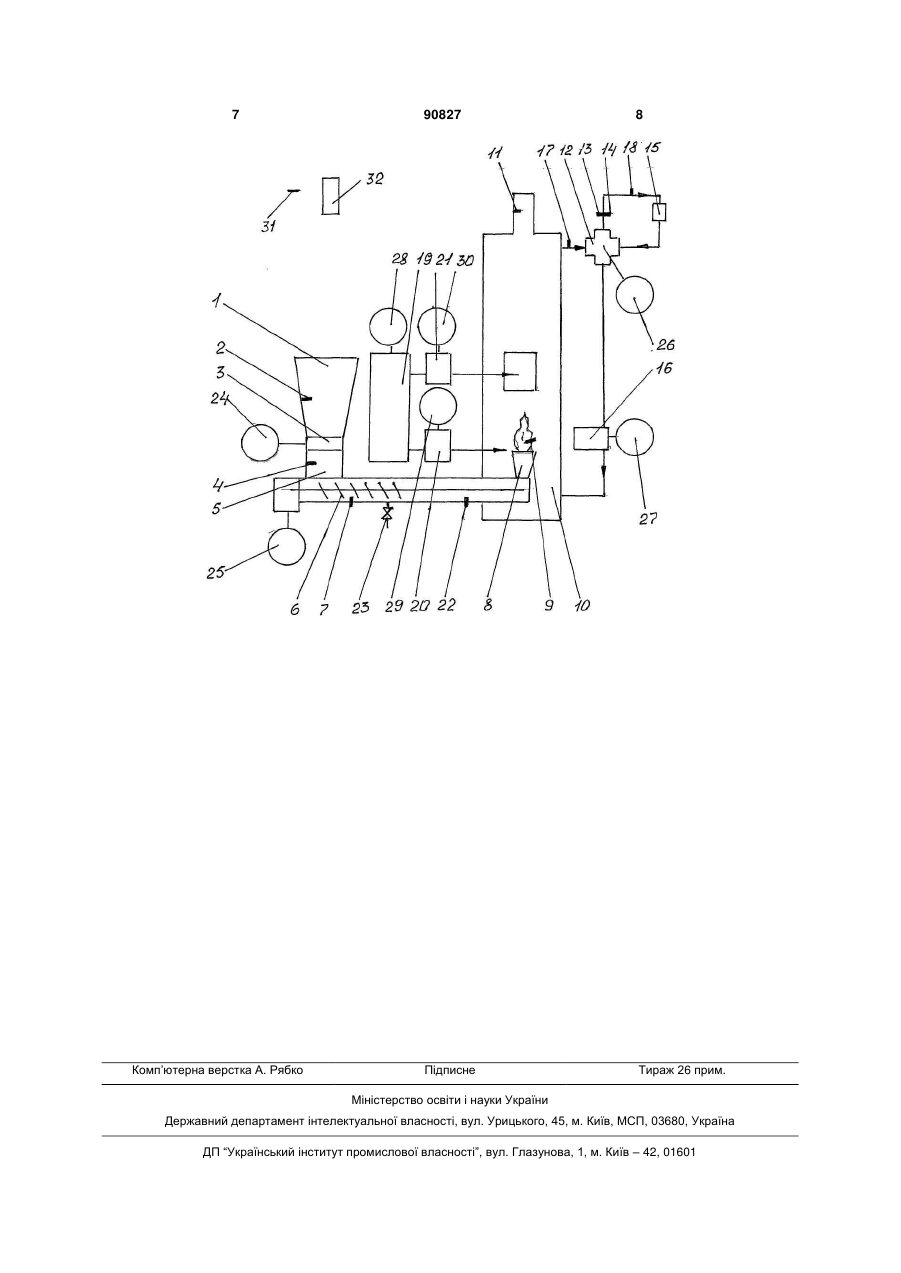

Спосіб автоматичного регулювання процесу горіння гранульованого палива, що включає вимірювання температури теплоносія на виході з котла, вимірювання температури димових газів на виході з котла, вимірювання температури повітря навколишнього середовища, доведення отриманих значень до номінальних співвідношень паливо-повітря й формування їхнього впливу на виконавчі механізми по повітрю й паливу, задання робочих параметрів, який відрізняється тим, що вимірювання температури теплоносія на виході з котла, вимірювання температури димових газів на виході з котла, вимірювання температури повітря навколишнього середовища проводять із моменту C2 2 (19) 1 3 тації широкому колу споживачів, що забезпечує роботу малих опалювальних пристроїв з автоматичною подачею палива. Для рішення поставленої задачі запропонований спосіб автоматичного регулювання процесом горіння гранульованого палива, що також, як і відомий включає: - вимір температури теплоносія на виході з котла; - вимір температури димових газів на виході із котла; - вимір температури повітря навколишнього середовища. Отримані значення доводять до номінальних співвідношень паливо - повітря, формують їхній вплив на виконавчі механізми по повітрю й паливу. Спосіб включає завдання робочих параметрів. На відміну від відомого в заявленому способі, вимір і температури теплоносія на виході з котла, вимір температури димових газів на виході з котла, вимір температури повітря навколишнього середовища проводять із моменту пуску пристрою й постійно вимірюють при роботі. Формування впливу по витраті повітря здійснюють даними по паливу, що поступає в голівку пальника, і температурою димових газів на виході із котла, які, відповідно, впливають на заслінки, котрі регулюють подачу повітря до голівки пальника та подачу повітря в котел. Формування впливу по витраті палива проводять із урахуванням наявності палива в бункері, зміни частоти обертання шнека й додатково знімають показання з датчика рівня в горловині, між шибером ірисовим і шнеком. Зняті показники обробляються, погоджуються між собою й, відповідно, з їхніми виконавчими механізмами. Крім того, вихід на задані параметри додатково формують співвідношенням паливо - навколишнє середовище, застосовуючи для цього, крім зазначених вище параметрів, додатковий показник, температуру теплоносія на вході до споживача. Температурний стан ділянки шнека, що прилягає до вогнища горіння, та палива, що переміщається шнеком, контролюють датчиком, дані якого впливають на виконавчий механізм пожежогасіння й механізм подачі палива. Відмітні ознаки заявленого способу - нові, достатні й необхідні для виконання поставленої задачі, мають ряд позитивних якостей, які впливають на технічний результат, а саме: - вимір і температури теплоносія на виході з котла, вимір температури димових газів на виході з котла, вимір температури повітря навколишнього середовища проводять із моменту пуску пристрою й постійно вимірюють при роботі. Це дозволяє по заданим раніше параметрах автоматично вийти з пускового режиму й перейти в робочий стан з максимальним к.к.д. - формування впливу по витраті повітря здійснюють даними по паливу, що поступає в голівку пальника, і температурою димових газів на виході із котла, які, відповідно, впливають на заслінки, котрі регулюють подачу повітря до голівки пальника та подачу повітря в котел. 90827 4 Наявність двох параметрів і двох виконавчих механізмів забезпечує регулювання подачі повітря до вогнища горіння і у топку котла. - формування впливу по витраті палива проводять із урахуванням наявності палива в бункері, зміни частоти обертання шнека й додатково знімають показання з датчика рівня в горловині, між шибером ірисовим і шнеком. Зняті параметри з бункера й шнека відтворюють реальну ситуацію по паливу. Додатковий показник робить контроль перших показників. На базі цього показника вносяться корективи при позаштатній ситуації. - зняті показники обробляються, погоджуються між собою й, відповідно, з їхніми виконавчими механізмами. Це дозволяє створити номінальне співвідношення паливо - повітря. При такому співвідношенні паливо повністю згоряє. - вихід на задані параметри додатково формують співвідношенням паливо - навколишнє середовище. Наявність співвідношення паливо - навколишнє середовище, забезпечує раціональне використання теплотворності палива, а значить - теплового балансу пристрою. - додатковий показник по температурі теплоносія на вході до споживача. На основі додаткових внесених показань по температурі, проводиться коригування роботи пристрою для спалювання гранульованого палива. - температурний стан відрізка шнека, що прилягає до вогнища горіння, та палива, що переміщається шнеком, контролюють датчиком, дані якого впливають на виконавчий механізм пожежогасіння й механізм подачі палива. Зазначений захист забезпечує високий ступінь протипожежної безпеки й позитивно впливає на безпеку праці. Всі відрізняючі ознаки перебувають у причинно-слідчому зв'язку з отриманим результатом і дозволяють на належному технічному рівні вирішити поставлену задачу. Таким чином, ознаки технічного рішення, що заявляються, є істотними й дозволяють пристрою працювати в автоматичному режимі. Сутність технічного рішення, спосіб автоматичного регулювання процесом горіння гранульованого палива, пояснюється принциповою схемою пристрою. Пристрій включає бункер 1 палива з датчиком 2 рівня палива. Під бункером 1 установлений шибер 3 ірисовий і датчик 4 рівня палива в горловині 5, нижче якого розташований шнек 6 пальника з датчиком 7 обертання шнека 6. На іншому кінці шнека 6 є голівка 8 пальника із запальничкою 9. Голівка 8 пальника розташована в топці котла 10. На виході димових газів з котла 10 установлений датчик 11 температури. Крім того, котел 10 має вихід теплоносія на блок, що складається із чотириходового крана 12, запобіжного клапана 13 і манометра 14. Кран 12 має вихід до споживача 15 і вхід від нього, і вихід до насоса 16. На виході з котла й на вході до споживача 15 установлені датчики температури 17 й, відповідно, 18. Установка 5 постачена пристроєм, що регулює подачу повітря, що включає вентилятор 19 з електричним приводом 28 і дві заслінки 20 й 21 з електричними приводами 29, 30, які регулюють подачу повітря в голівку 8 пальника та в топку котла 10. Крім цього, шнек 6 пальника має датчик 22 температури й пожежний клапан 23. Шибер ірисовий 3, шнек 6, кран 12, насос 16 постачені електричними приводами, відповідно, 24, 25, 26 й 27. Пристрій постачений датчиком 31 температури повітря зовнішнього середовища й виносним щитом 32 керування. Спосіб автоматичного регулювання процесом горіння гранульованого палива здійснюється так. У бункер 1 засипали гранульоване паливо. Подавали напругу на щит 32 керування й задавали параметри температури, необхідні споживачеві 15. Після зробленої команди оператором пристрій починав роботу в автоматичному режимі. Приводом 24 відкривається шибер 3 ірисовий. Паливо через отвір у шибері 3 надходить у горловину 5 і на шнек 6. Шнеком 6 паливо подається в голівку 8 пальника й підпалюється запальничкою 9. З подачею палива в голівку 8 пальника, відкривається заслінка 20, що приводиться у дію приводом 29 і вентилятором 19, подається повітря до вогнища загоряння. Вентилятор 19 приводиться в дію приводом 28. Зі збільшенням зони загоряння, змінюються дані димових газів і з їх урахуванням, приводом 30 відкривається заслінка 21, пропускаючи повітря від вентилятора 19 у топку котла 10. Цим самим створюються умови догоряння не згорівших частинок палива в зоні найвищих температур. Тобто, відбувається формування впливу на процес по витраті повітря. На виході з котла 10 датчиком 17 фіксують поступове підвищення температури. Також фіксується датчиком 11 підвищення температури димових газів на виході з котла 10. Датчик 31 не виявив зміну температури повітря навколишнього середовища. Всі зняті параметри надходять у процесор щита керування 32 й обробляються. Таким чином, вимір температури теплоносія на виході з котла, вимір температури димових газів на виході з котла, вимір температури повітря навколишнього середовища проводять із моменту пуску пристрою. У період розпалювання й до виходу пристрою на робочий режим теплоносій циркулює по малому контуру: котел 10, чотирьохходовий крана 12 і насос 16. При досягненні заданої температури (показання датчика 17), чотирьохходовий крана 12 пе 90827 6 рекриває малий контур і відкриває великий. Теплоносій надходить до споживача 15. Охолоджений теплоносій повертається через інший канал чотирьохходового крана 12 і насосом 16 подається в котел 10. Паралельно формуванню впливу на процес по витраті повітря проводиться формування впливу по витраті палива. Формування впливу на процес по витраті палива проводять із урахуванням наявності палива в бункері 1, зміни частоти обертання шнека й додатково знімають показання з датчика 4 рівня палива в горловині 5, між шибером 3 ірисовим і шнеком 6. Зняті показники обробляються, погоджуються між собою й, відповідно, з їхніми виконавчими механізмами 24 й 25. Протягом усього періоду стабільної роботи пристрою знімаються показання по витраті палива й повітря. Показання вирівнюються й доводяться виконавчими механізмами до номінальних співвідношень паливо - повітря, цим самим створюються умови виходу пристрою на задані параметри потужності при якісному спалюванні палива. Крім того, для виходу на задані параметри додатково формують співвідношення паливо - навколишнє середовище, застосовуючи для цього, крім зазначених вище параметрів, додатковий показник, температуру (датчик 18) теплоносія на вході до споживача 15. Показання датчика 18 вносять корективи в співвідношення паливо - навколишнє середовище. Внесені корективи в роботу пристрою позитивно впливають на його тепловий баланс. Таким чином, пристрій виведений на заданий режим роботи при номінальних співвідношеннях: паливо - повітря, паливо - навколишнє середовище. У процесі роботи пристрою постійно здійснюється контроль температури (датчик 22) ділянки шнека 6 з паливом, що прилягає до вогнища горіння. У випадку підвищення температури на цій ділянці, спрацьовує пожежний клапан 23, зупиняється подача палива. Щоб уникнути аварійної ситуації, підвищення тиску теплоносія в системі, контроль здійснюють манометром 14 і стабілізують спрацьовуванням запобіжного клапана 13. Технічне рішення, що заявляється, спрямовано на автоматизацію процесу роботи пристрою, і на рішення проблеми опалення приміщень, застосовуючи альтернативні види палива, приміром, пелет. Даний спосіб - корисний, новий і здійсненний. 7 Комп’ютерна верстка А. Рябко 90827 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
