Очисник головок коренеплодів

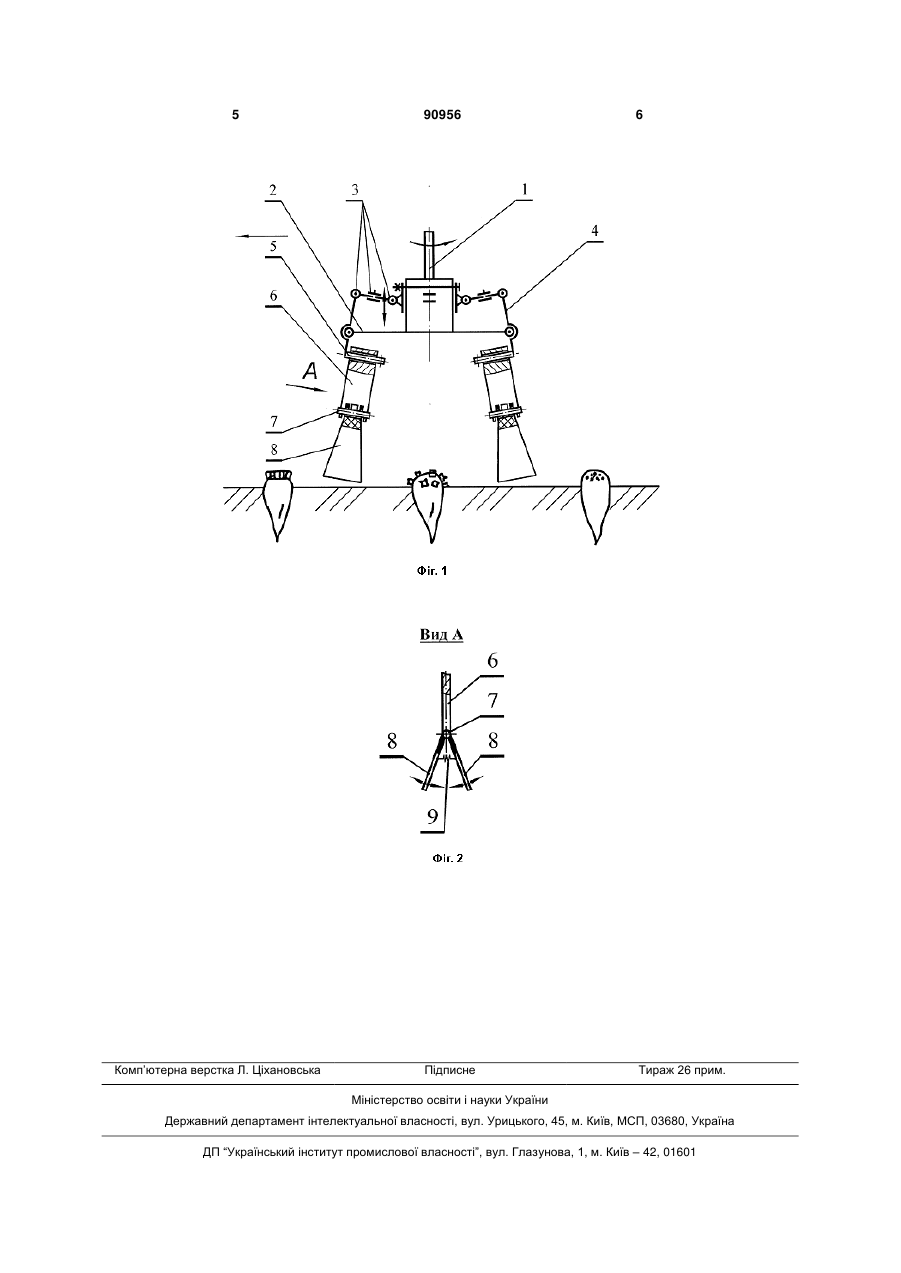

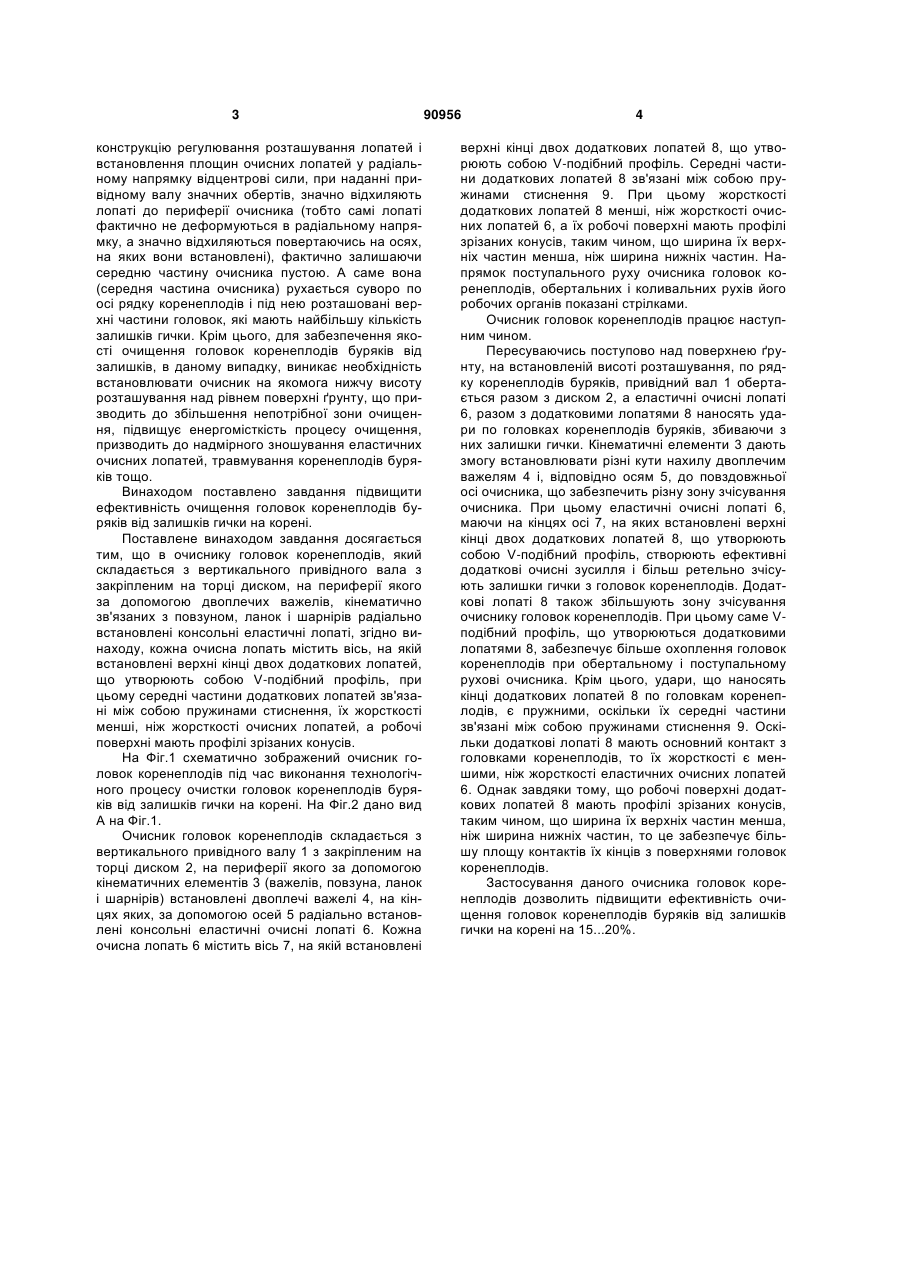

Очисник головок коренеплодів, який складається з вертикального привідного вала з закріпленим на торці диском, на периферії якого за допомогою двоплечих важелів, кінематично зв'язаних з повзуном, ланок і шарнірів радіально встановлені консольні еластичні лопаті, який відрізняється тим, що кожна очисна лопать містить вісь, на якій встановлені верхні кінці двох додаткових лопатей, що утворюють собою V-подібний профіль, при цьому середні частини додаткових лопатей зв'язані між собою пружинами стиснення, їх жорсткості менші, ніж жорсткості очисних лопатей, а робочі поверхні мають профілі зрізаних конусів. (19) (21) a200814212 (22) 10.12.2008 (24) 10.06.2010 (46) 10.06.2010, Бюл.№ 11, 2010 р. (72) БУЛГАКОВ ВОЛОДИМИР МИХАЙЛОВИЧ, ВЕСЕЛОВСКИ МАРІАН, PL, НОВАК ЯНУШ, PL (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ (56) SU 1727633, A01D23/00, 23.04.1992 UA 30528, A01D23/02, 15.11.2000 UA 3817, A01D23/02, 15.12.2004 UA 76536, A01D23/00, 15.08.2006 SU 1155178, A01D23/02, 15.05.1985 SU 53953, A01D23/00, 30.09.1938 3 конструкцію регулювання розташування лопатей і встановлення площин очисних лопатей у радіальному напрямку відцентрові сили, при наданні привідному валу значних обертів, значно відхиляють лопаті до периферії очисника (тобто самі лопаті фактично не деформуються в радіальному напрямку, а значно відхиляються повертаючись на осях, на яких вони встановлені), фактично залишаючи середню частину очисника пустою. А саме вона (середня частина очисника) рухається суворо по осі рядку коренеплодів і під нею розташовані верхні частини головок, які мають найбільшу кількість залишків гички. Крім цього, для забезпечення якості очищення головок коренеплодів буряків від залишків, в даному випадку, виникає необхідність встановлювати очисник на якомога нижчу висоту розташування над рівнем поверхні ґрунту, що призводить до збільшення непотрібної зони очищення, підвищує енергомісткість процесу очищення, призводить до надмірного зношування еластичних очисних лопатей, травмування коренеплодів буряків тощо. Винаходом поставлено завдання підвищити ефективність очищення головок коренеплодів буряків від залишків гички на корені. Поставлене винаходом завдання досягається тим, що в очиснику головок коренеплодів, який складається з вертикального привідного вала з закріпленим на торці диском, на периферії якого за допомогою двоплечих важелів, кінематично зв'язаних з повзуном, ланок і шарнірів радіально встановлені консольні еластичні лопаті, згідно винаходу, кожна очисна лопать містить вісь, на якій встановлені верхні кінці двох додаткових лопатей, що утворюють собою V-подібний профіль, при цьому середні частини додаткових лопатей зв'язані між собою пружинами стиснення, їх жорсткості менші, ніж жорсткості очисних лопатей, а робочі поверхні мають профілі зрізаних конусів. На Фіг.1 схематично зображений очисник головок коренеплодів під час виконання технологічного процесу очистки головок коренеплодів буряків від залишків гички на корені. На Фіг.2 дано вид А на Фіг.1. Очисник головок коренеплодів складається з вертикального привідного валу 1 з закріпленим на торці диском 2, на периферії якого за допомогою кінематичних елементів 3 (важелів, повзуна, ланок і шарнірів) встановлені двоплечі важелі 4, на кінцях яких, за допомогою осей 5 радіально встановлені консольні еластичні очисні лопаті 6. Кожна очисна лопать 6 містить вісь 7, на якій встановлені 90956 4 верхні кінці двох додаткових лопатей 8, що утворюють собою V-подібний профіль. Середні частини додаткових лопатей 8 зв'язані між собою пружинами стиснення 9. При цьому жорсткості додаткових лопатей 8 менші, ніж жорсткості очисних лопатей 6, а їх робочі поверхні мають профілі зрізаних конусів, таким чином, що ширина їх верхніх частин менша, ніж ширина нижніх частин. Напрямок поступального руху очисника головок коренеплодів, обертальних і коливальних рухів його робочих органів показані стрілками. Очисник головок коренеплодів працює наступним чином. Пересуваючись поступово над поверхнею ґрунту, на встановленій висоті розташування, по рядку коренеплодів буряків, привідний вал 1 обертається разом з диском 2, а еластичні очисні лопаті 6, разом з додатковими лопатями 8 наносять удари по головках коренеплодів буряків, збиваючи з них залишки гички. Кінематичні елементи 3 дають змогу встановлювати різні кути нахилу двоплечим важелям 4 і, відповідно осям 5, до повздовжньої осі очисника, що забезпечить різну зону зчісування очисника. При цьому еластичні очисні лопаті 6, маючи на кінцях осі 7, на яких встановлені верхні кінці двох додаткових лопатей 8, що утворюють собою V-подібний профіль, створюють ефективні додаткові очисні зусилля і більш ретельно зчісують залишки гички з головок коренеплодів. Додаткові лопаті 8 також збільшують зону зчісування очиснику головок коренеплодів. При цьому саме Vподібний профіль, що утворюються додатковими лопатями 8, забезпечує більше охоплення головок коренеплодів при обертальному і поступальному рухові очисника. Крім цього, удари, що наносять кінці додаткових лопатей 8 по головкам коренеплодів, є пружними, оскільки їх середні частини зв'язані між собою пружинами стиснення 9. Оскільки додаткові лопаті 8 мають основний контакт з головками коренеплодів, то їх жорсткості є меншими, ніж жорсткості еластичних очисних лопатей 6. Однак завдяки тому, що робочі поверхні додаткових лопатей 8 мають профілі зрізаних конусів, таким чином, що ширина їх верхніх частин менша, ніж ширина нижніх частин, то це забезпечує більшу площу контактів їх кінців з поверхнями головок коренеплодів. Застосування даного очисника головок коренеплодів дозволить підвищити ефективність очищення головок коренеплодів буряків від залишків гички на корені на 15...20%. 5 Комп’ютерна верстка Л. Ціхановська 90956 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
