Академічний велосипед

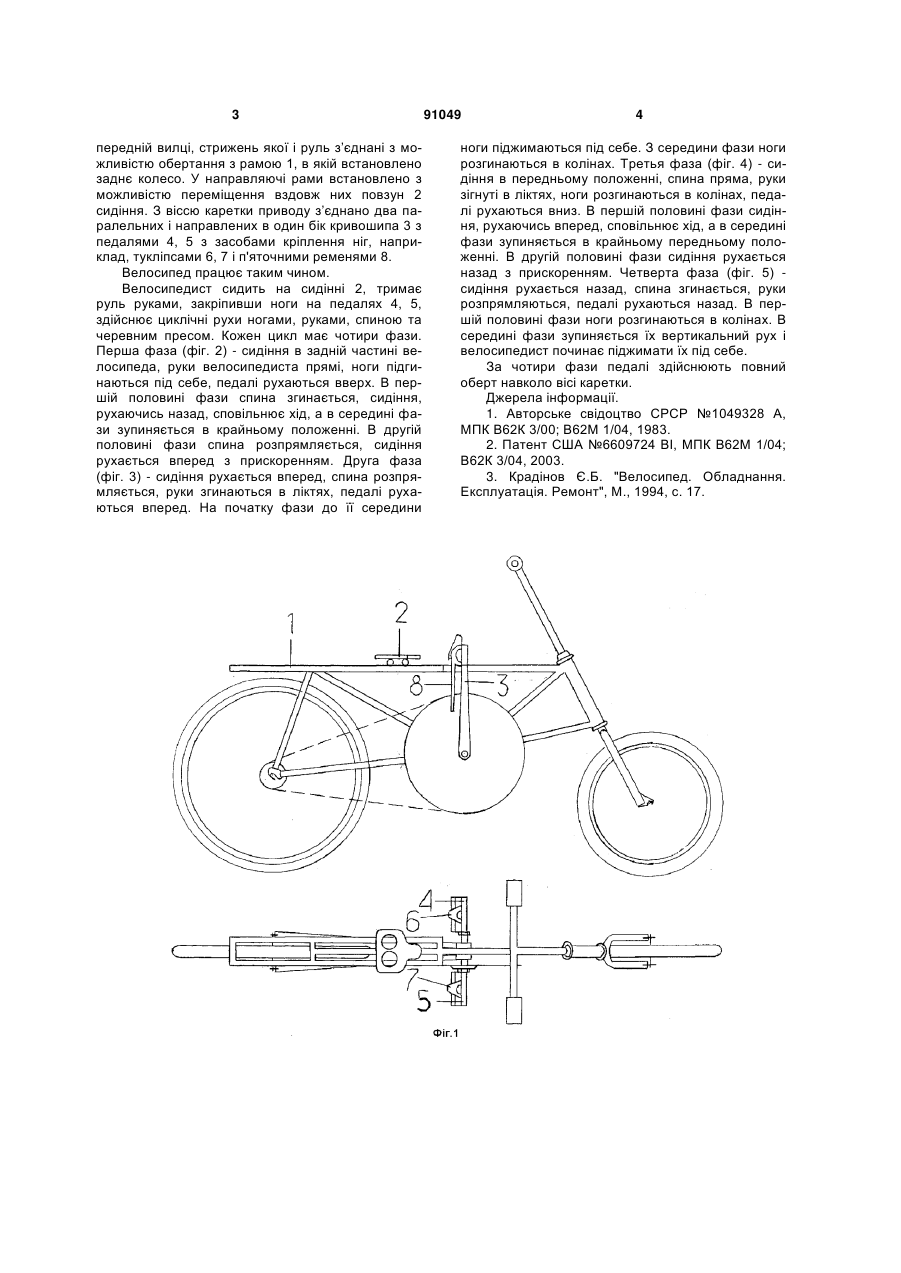

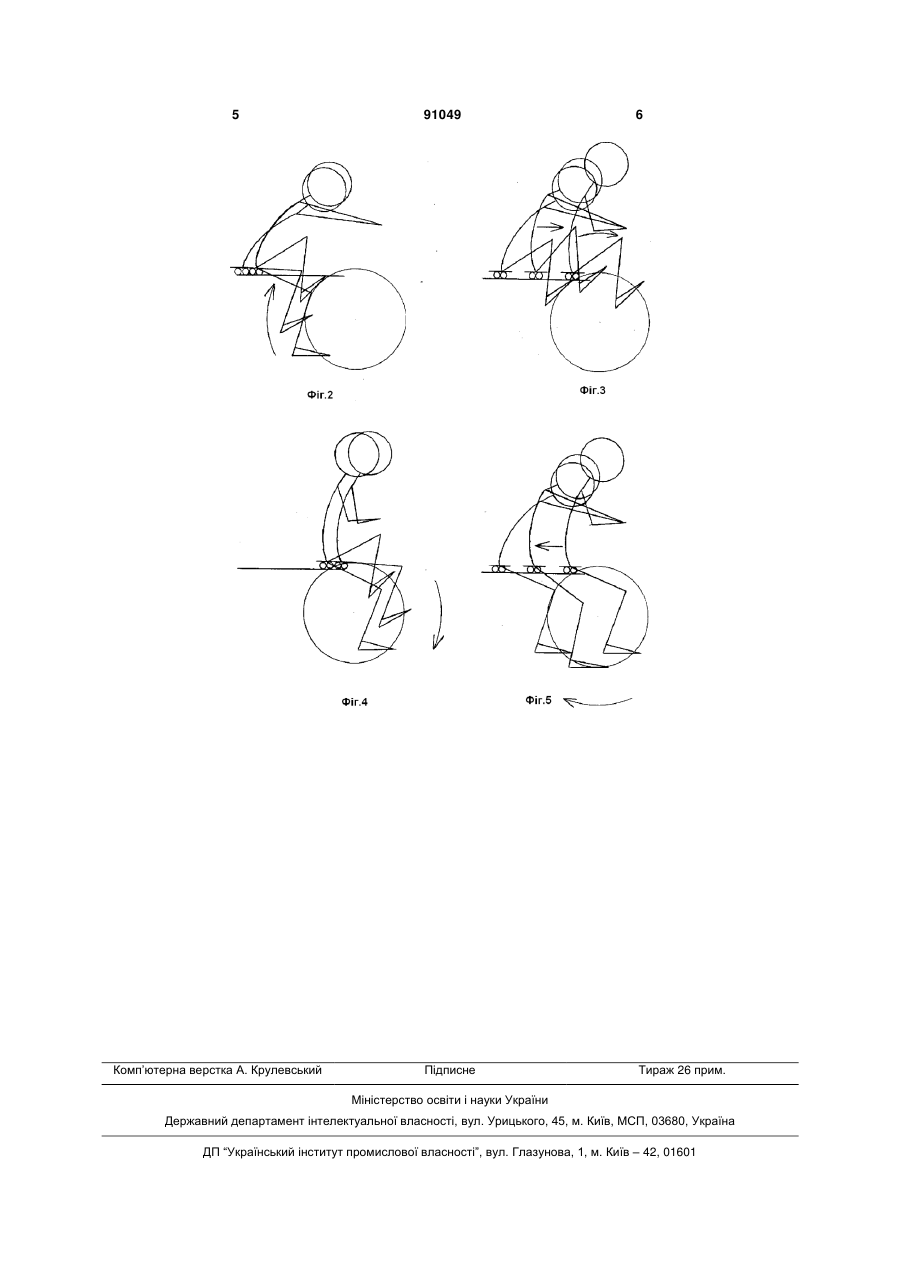

Велосипед, що містить переднє колесо в передній вилці, стрижень якої і руль з'єднані з можливістю обертання з рамою, в якій встановлено заднє колесо, сидіння, з'єднані з віссю каретки приводу кривошипи з педалями, який відрізняється тим, що в напрямну рами встановлено з можливістю переміщення вздовж неї повзун сидіння, кривошипи довжиною від 20 см до 50 см паралельні і спрямовані в один бік, педалі споряджені засобами кріплення ніг. (19) (21) a200711864 (22) 19.12.2005 (24) 25.06.2010 (86) PCT/BY2005/000014, 19.12.2005 (31) a20050443 (32) 06.05.2005 (33) BY (46) 25.06.2010, Бюл.№ 12, 2010 р. (72) СИНИЛО ОЛЕКСАНДР ВАСИЛЬОВИЧ, BY (73) СИНИЛО ОЛЕКСАНДР ВАСИЛЬОВИЧ, BY (56) US 5551718, 03.09.1996 US 6609724, 26.08.2003 3 передній вилці, стрижень якої і руль з’єднані з можливістю обертання з рамою 1, в якій встановлено заднє колесо. У направляючі рами встановлено з можливістю переміщення вздовж них повзун 2 сидіння. З віссю каретки приводу з’єднано два паралельних і направлених в один бік кривошипа 3 з педалями 4, 5 з засобами кріплення ніг, наприклад, тукліпсами 6, 7 і п'яточними ременями 8. Велосипед працює таким чином. Велосипедист сидить на сидінні 2, тримає руль руками, закріпивши ноги на педалях 4, 5, здійснює циклічні рухи ногами, руками, спиною та черевним пресом. Кожен цикл має чотири фази. Перша фаза (фіг. 2) - сидіння в задній частині велосипеда, руки велосипедиста прямі, ноги підгинаються під себе, педалі рухаються вверх. В першій половині фази спина згинається, сидіння, рухаючись назад, сповільнює хід, а в середині фази зупиняється в крайньому положенні. В другій половині фази спина розпрямляється, сидіння рухається вперед з прискоренням. Друга фаза (фіг. 3) - сидіння рухається вперед, спина розпрямляється, руки згинаються в ліктях, педалі рухаються вперед. На початку фази до її середини 91049 4 ноги піджимаються під себе. З середини фази ноги розгинаються в колінах. Третья фаза (фіг. 4) - сидіння в передньому положенні, спина пряма, руки зігнуті в ліктях, ноги розгинаються в колінах, педалі рухаються вниз. В першій половині фази сидіння, рухаючись вперед, сповільнює хід, а в середині фази зупиняється в крайньому передньому положенні. В другій половині фази сидіння рухається назад з прискоренням. Четверта фаза (фіг. 5) сидіння рухається назад, спина згинається, руки розпрямляються, педалі рухаються назад. В першій половині фази ноги розгинаються в колінах. В середині фази зупиняється їх вертикальний рух і велосипедист починає піджимати їх під себе. За чотири фази педалі здійснюють повний оберт навколо вісі каретки. Джерела інформації. 1. Авторське свідоцтво CPCP №1049328 А, МПК В62К 3/00; В62М 1/04, 1983. 2. Патент США №6609724 BІ, МПК В62М 1/04; В62К 3/04, 2003. 3. Крадінов Є.Б. "Велосипед. Обладнання. Експлуатація. Ремонт", M., 1994, с. 17. 5 Комп’ютерна верстка А. Крулевський 91049 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
