Тренажер для накладання кишкового шва
Номер патенту: 91186
Опубліковано: 25.06.2014
Автори: Іоффе Ігор Володимирович, Іванов Олексій Сергійович, Потій Валерій Валерійович
Формула / Реферат
Тренажер для накладання кишкового шва, що має підставку та розміщені один напроти одного блоки, який відрізняється тим, що до блоків за допомогою фіксатора та пластини кріпляться два імітатори стінки кишки.
Текст

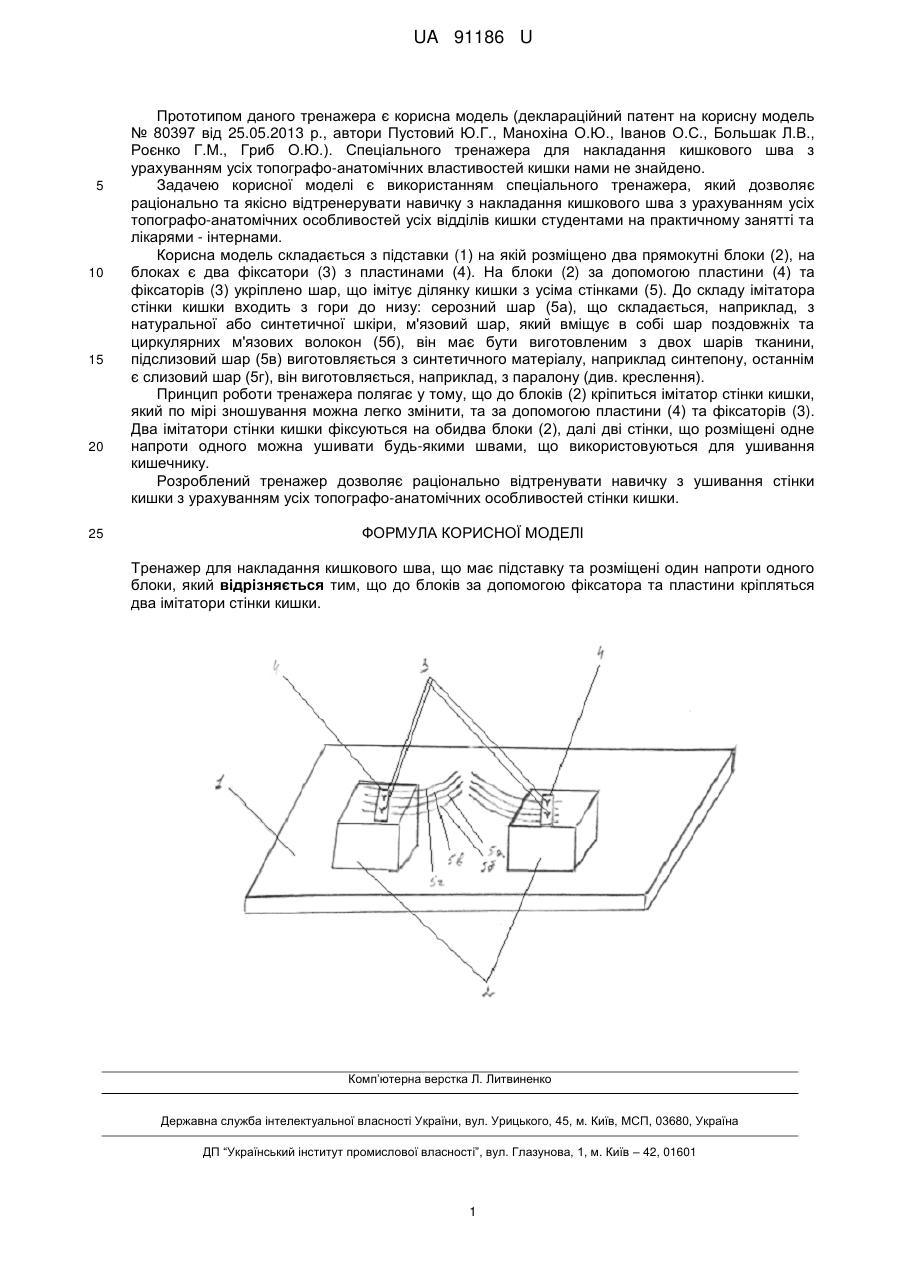

Реферат: Тренажер для накладання кишкового шва має підставку та розміщені один напроти одного блоки. До блоків за допомогою фіксатора та пластини кріпляться два імітатори стінки кишки. UA 91186 U (12) UA 91186 U UA 91186 U 5 10 15 20 25 Прототипом даного тренажера є корисна модель (деклараційний патент на корисну модель № 80397 від 25.05.2013 р., автори Пустовий Ю.Г., Манохіна О.Ю., Іванов О.С., Большак Л.В., Роєнко Г.М., Гриб О.Ю.). Спеціального тренажера для накладання кишкового шва з урахуванням усіх топографо-анатомічних властивостей кишки нами не знайдено. Задачею корисної моделі є використанням спеціального тренажера, який дозволяє раціонально та якісно відтренерувати навичку з накладання кишкового шва з урахуванням усіх топографо-анатомічних особливостей усіх відділів кишки студентами на практичному занятті та лікарями - інтернами. Корисна модель складається з підставки (1) на якій розміщено два прямокутні блоки (2), на блоках є два фіксатори (3) з пластинами (4). На блоки (2) за допомогою пластини (4) та фіксаторів (3) укріплено шар, що імітує ділянку кишки з усіма стінками (5). До складу імітатора стінки кишки входить з гори до низу: серозний шар (5а), що складається, наприклад, з натуральної або синтетичної шкіри, м'язовий шар, який вміщує в собі шар поздовжніх та циркулярних м'язових волокон (5б), він має бути виготовленим з двох шарів тканини, підслизовий шар (5в) виготовляється з синтетичного матеріалу, наприклад синтепону, останнім є слизовий шар (5г), він виготовляється, наприклад, з паралону (див. креслення). Принцип роботи тренажера полягає у тому, що до блоків (2) кріпиться імітатор стінки кишки, який по мірі зношування можна легко змінити, та за допомогою пластини (4) та фіксаторів (3). Два імітатори стінки кишки фіксуються на обидва блоки (2), далі дві стінки, що розміщені одне напроти одного можна ушивати будь-якими швами, що використовуються для ушивання кишечнику. Розроблений тренажер дозволяє раціонально відтренувати навичку з ушивання стінки кишки з урахуванням усіх топографо-анатомічних особливостей стінки кишки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Тренажер для накладання кишкового шва, що має підставку та розміщені один напроти одного блоки, який відрізняється тим, що до блоків за допомогою фіксатора та пластини кріпляться два імітатори стінки кишки. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
ДивитисяДодаткова інформація
МПК / Мітки
МПК: A61B 17/00
Мітки: кишкового, тренажер, накладання, шва
Код посилання
<a href="https://ua.patents.su/3-91186-trenazher-dlya-nakladannya-kishkovogo-shva.html" target="_blank" rel="follow" title="База патентів України">Тренажер для накладання кишкового шва</a>
