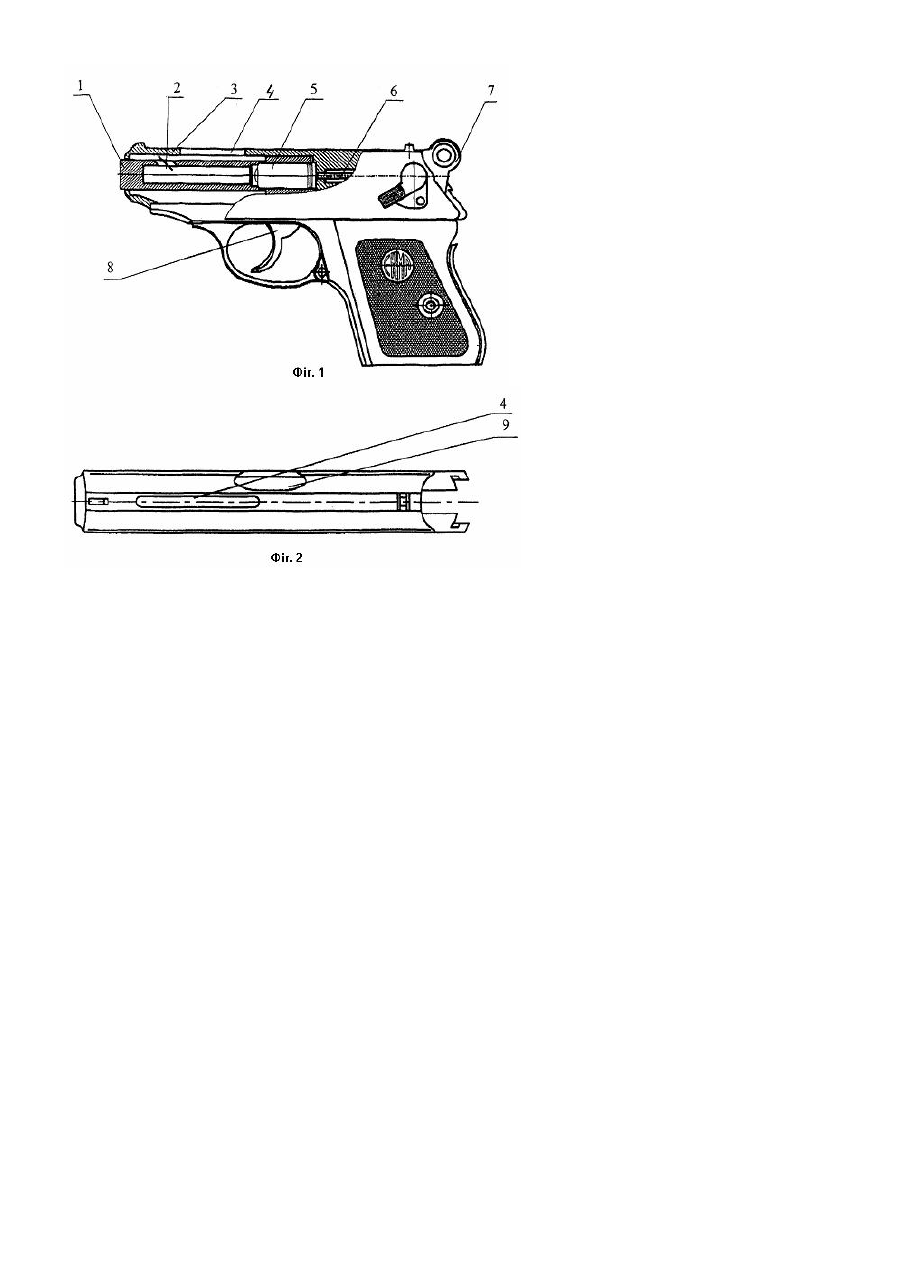

Пістолет для подачі звукового сигналу

Корисна модель відноситься до пістолетів широкого використовування, а саме до пістолетів для подачі звукового сигналу пострілом холостого (шумового) патрону. Відомий пістолет для подачі звукового сигналу холостим пострілом малокаліберного патрону, що містить корпус, виконаний у вигляді рукоятки, розміщений на її торці барабан, важіль повороту барабана і ударноспусковий пристрій з підпружиненим відносно рамки у напрямку барабана ударником [див. Авт. свід. СРСР № 94202, кл. F41C3/04, 1951 р.]. Суттєвим недоліком вище вказаного пістолету є принцип барабанного зарядження патронів, що обмежує галузь застосування. Найбільш близьким до пістолету з затвором закритого типу та магазинною подачею патронів, що заявляється, та обраному за прототип є пістолет газовий (див. конструкцію пістолета газового "ЕРМА75-Г", який випускається фірмою "ЕРМА-Інтер" [див. ТУ УЗ 1984527.002-2002, м. Київ], що містить раму з стволом, ударноспусковий механізм і затворну раму закритого типа. Пістолет призначений для використання громадянами в якості засобів індивідуального захисту та для подачі звукових, світлови х сигналів. Недоліком цього пістолета є безпосередній відвід порохових газів через осьовий отвір ствола пістолету, що може призвести до шкідливих впливів на організм людини у випадку випадкового направлення пістолету на людину. В основу корисної моделі поставлена задача створення пістолета сигнального (шумового) шляхом зміни його конструкції, що забезпечить інший напрямок відводу порохових газів, та автоматичне перезарядження затворної рами і не дає можливості використовувати пістолет сигнальний (шумовий), як зброю газову. Рішення цієї задачі досягається тим, що у пістолеті для подачі звукового сигналу, що містить раму з стволом, ударно-спусковий механізм і затворну раму закритого типу, згідно корисної моделі осьовий отвір ствола пістолета виконаний наглухо зачиненим, а у стволі рами та у затворній рамі закритого типу виконані отвори для відводу надлишкових порохових газів. Саме ці ознаки необхідні та достатні для вирішення цієї задачі. У стволі рами осьовий отвір наглухо зачинено, а зроблено один або декілька бокових отворів для відводу надмірного газу, що дозволяє змінити напрямок його виходу. У затворній рамі зроблено одно або декілька отворів, для відводу надмірного газу. Так конструкція дозволяє надмірному газу ви ходити через один або декілька бокових отворів ствола у внутрішню порожнину затворної рами, а звідти через один або декілька отворів у затворній рамі в атмосферу. Таким чином, міняючи напрямок та регулюючи тиск потоку порохового газу є достатнім для автоматичного перезарядження затворної рами. Суть корисної моделі пояснюється кресленням, де: на фіг. 1 - зображений зовнішній вигляд пістолета з частковим розрізом; на фіг. 2 - вигляд затворної рами закритого типу, зверху. Пістолет містить раму 1 зі стволом, де виконаний боковий отвір 2, із розміщеною зверху на стволі затворної рамою 3, в якій виконаний отвір 4 для відводу порохових газів, холостий патрон 5, який знаходиться в стволі, ударно-спусковий механізм, який включає ударник 6, курок 7 і спусковий гачок 8 (Фіг. 1). Осьовий отвір ствола пістолета виконаний наглухо зачиненим. В пістолет закладається холостий патрон 5, який після пострілу викидається через вікно 9 (Фіг. 2). Робота пістолета сигнального (шумового) відбувається таким чином. Для подачі звукового сигналу зводять курок 7 у робочій стан, натискають спусковий гачок 8, при цьому спрацьовує ударно-спусковий механізм та ударник 6 (Фіг. 1) ударяє по капсулю шумового (холостого) патрону, в якому запалюється пороховий заряд, і в результаті вибуху порохового заряду утворюється звуковий сигнал (холостий постріл). Порохові гази, які утворилися після вибуху порохового заряду, дають можливість автоматично перезарядити затворну раму закритого типу, а надлишкові порохові гази через один або декілька бокових отворів 2 ствола поступають у внутрішню порожнину затворної рами і через вихідний один або декілька отворів (прорізів) 4 затворної рами закритого типу 3 відводяться в атмосферу (Фіг. 1). Корисна модель пістолету сигнального (шумового) для подачі звукового сигналу, що заявляється, дозволяє: унеможливити використовування пістолета сигнального (шумового) у якості зброї газової; змінити напрямок виходу порохового газу та запобігти шкідливому впливу порохових газів на організм людини; енергії порохового газу автоматично перезарядити затворну раму закритого типу та надлишковим газам вийти в атмосфер у. Все це підви щує надійність та безпечність пістолету у роботі. Пістолет, що заявляється, може знайти широке використання при проведенні спортивних змагань, для подачі сигналів тривоги, при проведенні різноманітних театралізованих показів, шоу, тренування собак та інше, та є доступним для масового користування.
