Двороторний електрогенератор городецьких

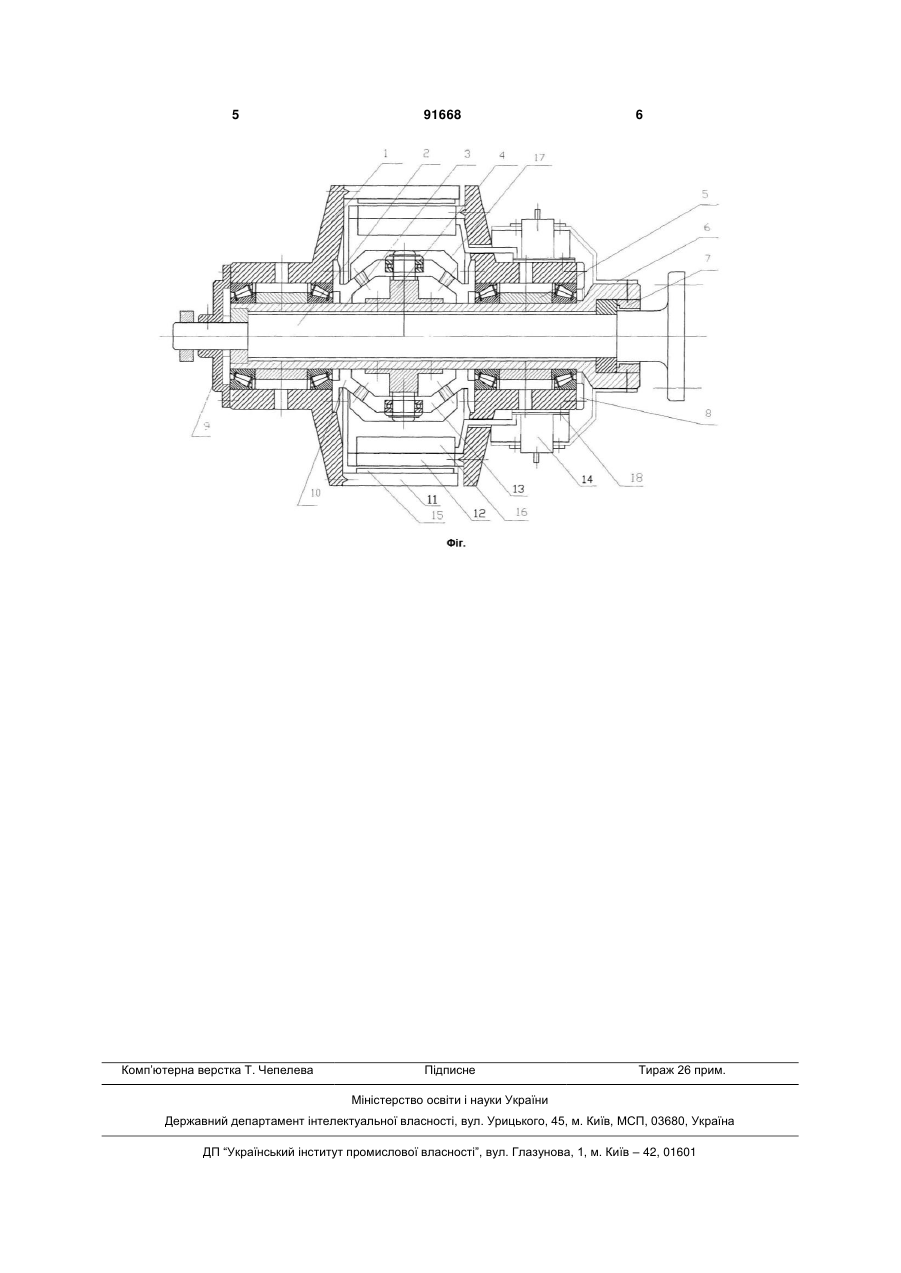

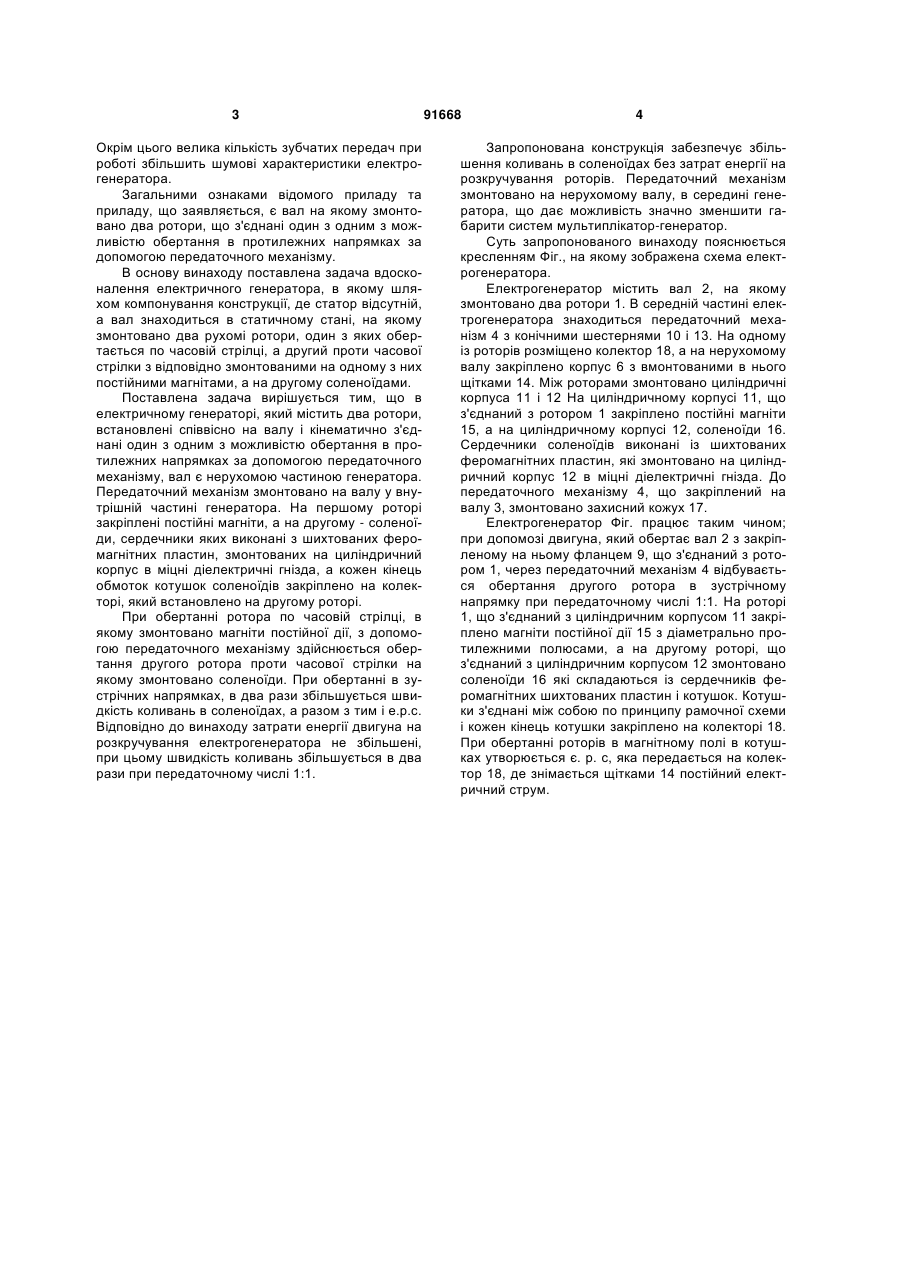

Електричний генератор, який містить два ротори, встановлені співвісно на валу і кінематично з'єднані один з одним з можливістю обертання в протилежних напрямках, за допомогою передаточного механізму, який відрізняється тим, що передаточний механізм змонтований на валу у внутрішній частині генератора, при цьому вал є нерухомою частиною генератора, на першому роторі закріплені постійні магніти, а на другому - соленоїди, осердя яких виконані з шихтованих феромагнітних пластин, змонтованих на діелектричному кільці, а кожен кінець обмоток котушок соленоїдів закріплено на колекторі, також встановленому на другому роторі. (19) (21) a200602187 (22) 28.02.2006 (24) 25.08.2010 (46) 25.08.2010, Бюл.№ 16, 2010 р. (72) ГОРОДЕЦЬКИЙ ОЛЕКСАНДР АНТОНОВИЧ, ГОРОДЕЦЬКА ЛЮДМИЛА ПЕТРІВНА, ГОРОДЕЦЬКА ЮЛІЯ ОЛЕКСАНДРІВНА, ГОРОДЕЦЬКИЙ АНТОН ОЛЕКСАНДРОВИЧ (73) ГОРОДЕЦЬКИЙ ОЛЕКСАНДР АНТОНОВИЧ, ГОРОДЕЦЬКА ЛЮДМИЛА ПЕТРІВНА, ГОРОДЕЦЬКА ЮЛІЯ ОЛЕКСАНДРІВНА, ГОРОДЕЦЬКИЙ АНТОН ОЛЕКСАНДРОВИЧ (56) GB 2062977, H02K21/04, 28.05.1981 EP 0469263, H02K16/02, 21/00, 51/00, 05.02.1992 DE 4321108, H02K7/18, 7/116, F02B67/04, 05.01.1995 3 Окрім цього велика кількість зубчатих передач при роботі збільшить шумові характеристики електрогенератора. Загальними ознаками відомого приладу та приладу, що заявляється, є вал на якому змонтовано два ротори, що з'єднані один з одним з можливістю обертання в протилежних напрямках за допомогою передаточного механізму. В основу винаходу поставлена задача вдосконалення електричного генератора, в якому шляхом компонування конструкції, де статор відсутній, а вал знаходиться в статичному стані, на якому змонтовано два рухомі ротори, один з яких обертається по часовій стрілці, а другий проти часової стрілки з відповідно змонтованими на одному з них постійними магнітами, а на другому соленоїдами. Поставлена задача вирішується тим, що в електричному генераторі, який містить два ротори, встановлені співвісно на валу і кінематично з'єднані один з одним з можливістю обертання в протилежних напрямках за допомогою передаточного механізму, вал є нерухомою частиною генератора. Передаточний механізм змонтовано на валу у внутрішній частині генератора. На першому роторі закріплені постійні магніти, а на другому - соленоїди, сердечники яких виконані з шихтованих феромагнітних пластин, змонтованих на циліндричний корпус в міцні діелектричні гнізда, а кожен кінець обмоток котушок соленоїдів закріплено на колекторі, який встановлено на другому роторі. При обертанні ротора по часовій стрілці, в якому змонтовано магніти постійної дії, з допомогою передаточного механізму здійснюється обертання другого ротора проти часової стрілки на якому змонтовано соленоїди. При обертанні в зустрічних напрямках, в два рази збільшується швидкість коливань в соленоїдах, а разом з тим і е.р.с. Відповідно до винаходу затрати енергії двигуна на розкручування електрогенератора не збільшені, при цьому швидкість коливань збільшується в два рази при передаточному числі 1:1. 91668 4 Запропонована конструкція забезпечує збільшення коливань в соленоїдах без затрат енергії на розкручування роторів. Передаточний механізм змонтовано на нерухомому валу, в середині генератора, що дає можливість значно зменшити габарити систем мультиплікатор-генератор. Суть запропонованого винаходу пояснюється кресленням Фіг., на якому зображена схема електрогенератора. Електрогенератор містить вал 2, на якому змонтовано два ротори 1. В середній частині електрогенератора знаходиться передаточний механізм 4 з конічними шестернями 10 і 13. На одному із роторів розміщено колектор 18, а на нерухомому валу закріплено корпус 6 з вмонтованими в нього щітками 14. Між роторами змонтовано циліндричні корпуса 11 і 12 На циліндричному корпусі 11, що з'єднаний з ротором 1 закріплено постійні магніти 15, а на циліндричному корпусі 12, соленоїди 16. Сердечники соленоїдів виконані із шихтованих феромагнітних пластин, які змонтовано на циліндричний корпус 12 в міцні діелектричні гнізда. До передаточного механізму 4, що закріплений на валу 3, змонтовано захисний кожух 17. Електрогенератор Фіг. працює таким чином; при допомозі двигуна, який обертає вал 2 з закріпленому на ньому фланцем 9, що з'єднаний з ротором 1, через передаточний механізм 4 відбувається обертання другого ротора в зустрічному напрямку при передаточному числі 1:1. На роторі 1, що з'єднаний з циліндричним корпусом 11 закріплено магніти постійної дії 15 з діаметрально протилежними полюсами, а на другому роторі, що з'єднаний з циліндричним корпусом 12 змонтовано соленоїди 16 які складаються із сердечників феромагнітних шихтованих пластин і котушок. Котушки з'єднані між собою по принципу рамочної схеми і кожен кінець котушки закріплено на колекторі 18. При обертанні роторів в магнітному полі в котушках утворюється є. р. с, яка передається на колектор 18, де знімається щітками 14 постійний електричний струм. 5 Комп’ютерна верстка Т. Чепелева 91668 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
