Тихохідний електрогенератор
Формула / Реферат
Тихохідний електрогенератор, що містить ротор, на якому встановлений комутатор магнітного потоку, статор, на якому закріплені постійні магніти, сердечники якоря з обмотками та полюсні башмаки, який відрізняється тим, що комутатор магнітного потоку розташований на ободі робочого колеса.
Текст

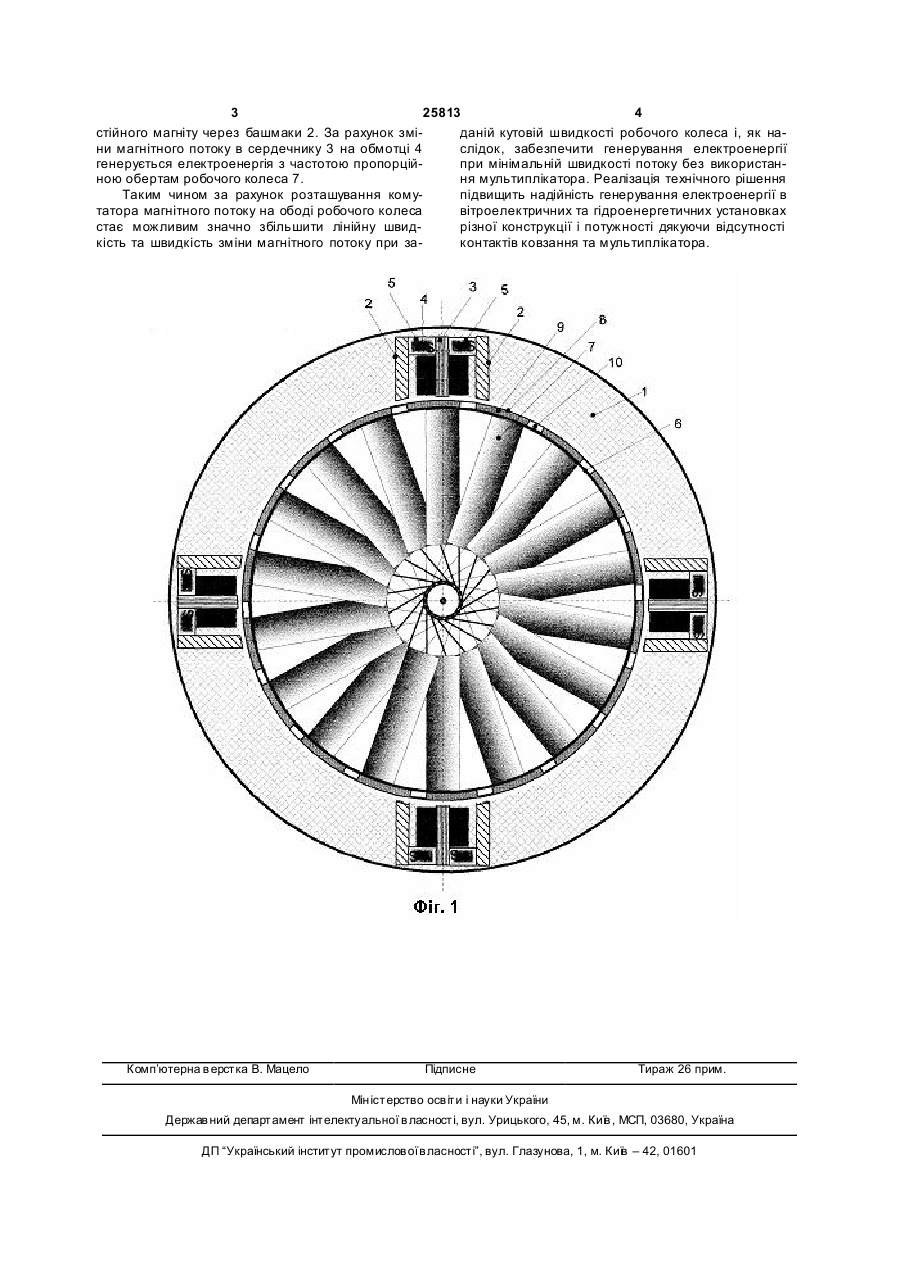

Тихохідний електрогенератор, що містить ротор, на якому встановлений комутатор магнітного потоку, статор, на якому закріплені постійні магніти, сердечники якоря з обмотками та полюсні башмаки, який відрізняється тим, що комутатор магнітного потоку розташований на ободі робочого колеса. (19) (21) u200703474 (22) 29.03.2007 (24) 27.08.2007 (46) 27.08.2007, Бюл. № 13, 2007 р. (72) Горенюк Віктор Васильович (73) Горенюк Віктор Васильович 3 25813 4 стійного магніту через башмаки 2. За рахунок зміданій кутовій швидкості робочого колеса і, як нани магнітного потоку в сердечнику 3 на обмотці 4 слідок, забезпечити генерування електроенергії генерується електроенергія з частотою пропорційпри мінімальній швидкості потоку без використанною обертам робочого колеса 7. ня мультиплікатора. Реалізація технічного рішення Таким чином за рахунок розташування комупідвищить надійність генерування електроенергії в татора магнітного потоку на ободі робочого колеса вітроелектричних та гідроенергетичних установках стає можливим значно збільшити лінійну швидрізної конструкції і потужності дякуючи відсутності кість та швидкість зміни магнітного потоку при законтактів ковзання та мультиплікатора. Комп’ютерна в ерстка В. Мацело Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLow-speed electric generator
Автори англійськоюHreniuk Viktor Vasyliovych
Назва патенту російськоюТихоходный электрогенератор
Автори російськоюГоренюк Виктор Васильевич
МПК / Мітки
МПК: H02K 21/00
Мітки: електрогенератор, тихохідний
