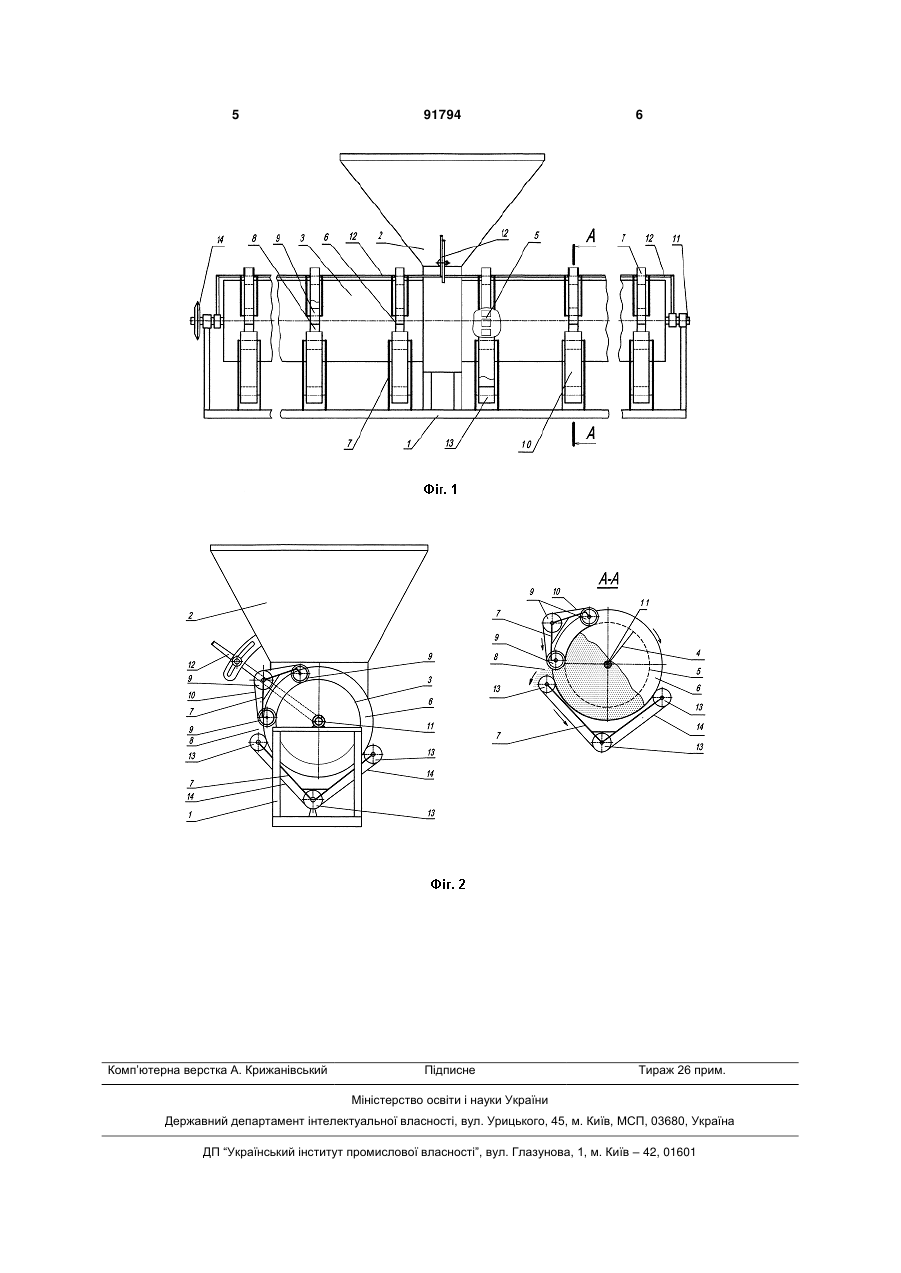

Машина для внесення сипучих мінеральних добрив

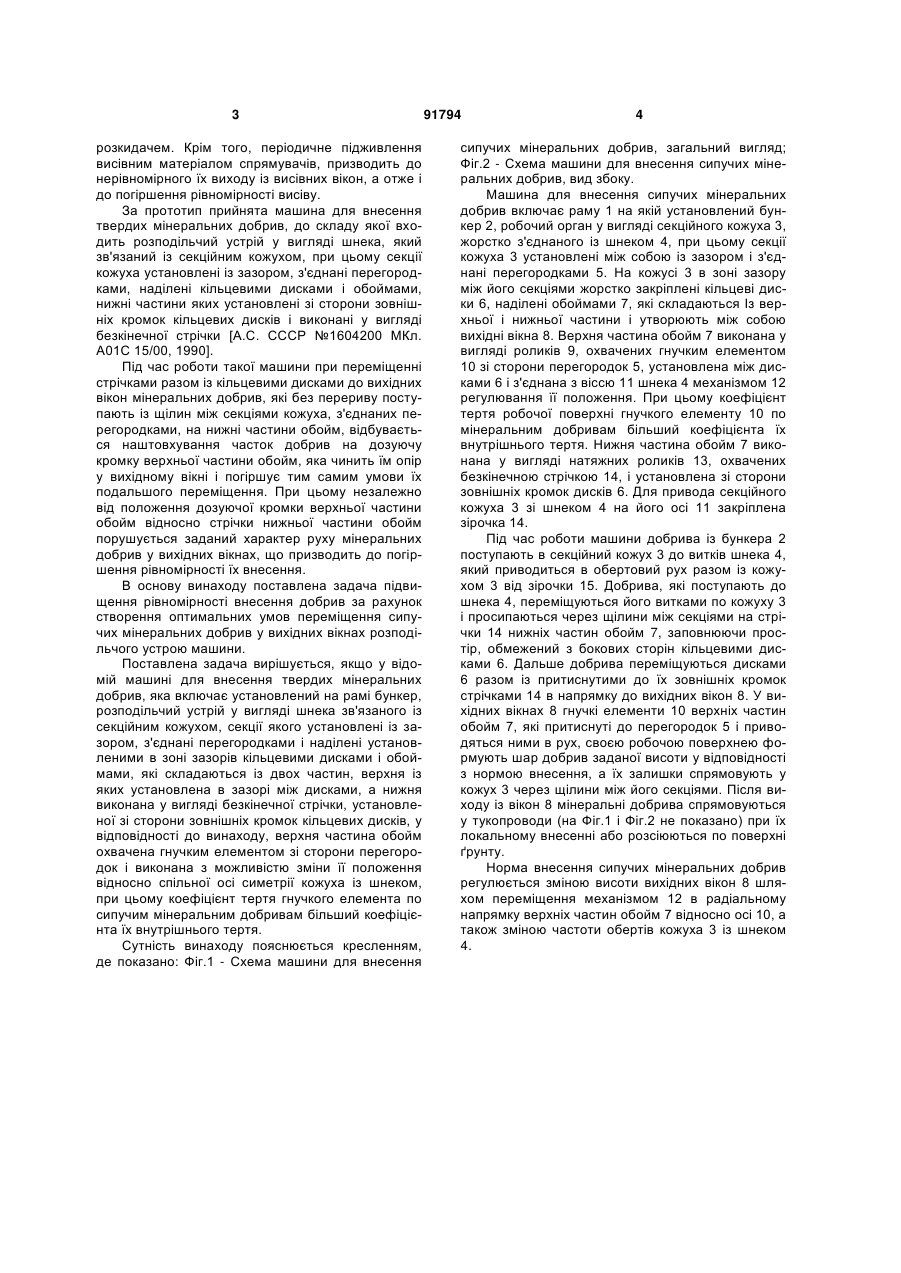

Машина для внесення сипучих мінеральних добрив, яка включає установлений на рамі бункер, розподільчий механізм у вигляді шнека, з'єднаного із секційним кожухом, секції якого установлені між собою із зазором, з'єднані перегородками і мають установлені в зоні зазорів кільцеві диски і обойми, які складаються із двох частин, утворюючи вихідні вікна, верхня із яких установлена в зазорі між дисками, а нижня виконана у вигляді безкінечної стрічки, установленої зі сторони зовнішніх кромок кільцевих дисків, яка відрізняється тим, що верхня частина обойм охоплена гнучким елементом зі сторони перегородок і виконана з можливістю зміни її положення відносно спільної осі симетрії кожуха із шнеком, при цьому коефіцієнт тертя робочої поверхні гнучкого елемента по сипучим мінеральним добривам перевищує коефіцієнт їх внутрішнього тертя. Винахід має відношення до сільськогосподарського машинобудування, а саме до машин для внесення мінеральних добрив та інших сипучих матеріалів. Відомий розкидач сипучих матеріалів, в якому шнек жорстко з'єднаний із секційним кожухом, охваченим в зоні зазорів безкінечними стрічками, які установлені на рамі за допомогою закріплених на ній барабанів і утворюють в нижній частині кожуха вихідні вікна з розташуванням стрічок під сипучим матеріалом [А.С. СССР №993851, МКл. А01С 15/00, 1983]. Під час роботи такого розкидача у вихідному вікні привалює активний шар сипучих матеріалів, в якому швидкість його часток не являється постійною, а змінюється по параболічній залежності із збільшенням висоти вихідного вікна, що характерно для нижньої подачі, внаслідок чого погіршується рівномірність їх внесення. [Назаров С.И. Обоснование параметров питателей машин для подготовки и внесения минеральных удобре ний. - В кн. Вопросы сельскохозяйственной механики. Минск, Урожай, 1970, т. 18, с. 78...212]. Крім того, при подальшому переміщенні стрічкою сипучого матеріалу в напрямку до розсікача під дією бокових сил відбувається його обрушення на бокові сторони, що також призводить до погіршення рівномірності його висіву. Відомий розкидач сипучого матеріалу, наділений накопичувачем, багатозахідним шнеком, жорстко з'єднаним Із секційним кожухом, секції якого розміщені із зазором, в яких установлено плоске кільце, гнучкими спрямувачами у вигляді безкінечної стрічки і пластинами для регулювання дози висіву. [А.С. СССР №1376967, МКл. А01С 15/00, 1988]. При обертанні шнека із кожухом, під час роботи розкидача, сипучий матеріал у висівних вікнах наштовхується на пластини, які чинять їм опір. При цьому змінюється характер руху сипучого матеріалу у висівних вікнах, внаслідок чого погіршується рівномірність висіву сипучого матеріалу (19) UA (11) 91794 (13) (21) a200904885 (22) 18.05.2009 (24) 25.08.2010 (46) 25.08.2010, Бюл.№ 16, 2010 р. (72) ПАСТУХОВ ВАЛЕРІЙ ІВАНОВИЧ, ФЕСЕНКО ГРИГОРІЙ ВАСИЛЬОВИЧ, СІВЦОВ ЮРІЙ ВОЛОДИМИРОВИЧ, СІВЦОВ ОЛЕКСАНДР ВОЛОДИМИРОВИЧ (73) ПАСТУХОВ ВАЛЕРІЙ ІВАНОВИЧ, ФЕСЕНКО ГРИГОРІЙ ВАСИЛЬОВИЧ, СІВЦОВ ЮРІЙ ВОЛОДИМИРОВИЧ, СІВЦОВ ОЛЕКСАНДР ВОЛОДИМИРОВИЧ (56) SU 1604200 A1, 07.11.1990 SU 993851, 17.02.1983 Назаров С.И. Обоснование параметров питателей машин для подготовки и внесения минеральных удобрений. - В кн. Вопросы сельскохозяйственной механики. - Минск: Урожай, 1970. - Т. 18. - С. 78212. SU 1376967 A1, 29.02.1988 SU 1748705 A1, 23.07.1992 SU 854302, 15.08.1981 C2 1 3 розкидачем. Крім того, періодичне підживлення висівним матеріалом спрямувачів, призводить до нерівномірного їх виходу із висівних вікон, а отже і до погіршення рівномірності висіву. За прототип прийнята машина для внесення твердих мінеральних добрив, до складу якої входить розподільчий устрій у вигляді шнека, який зв'язаний із секційним кожухом, при цьому секції кожуха установлені із зазором, з'єднані перегородками, наділені кільцевими дисками і обоймами, нижні частини яких установлені зі сторони зовнішніх кромок кільцевих дисків і виконані у вигляді безкінечної стрічки [А.С. СССР №1604200 МКл. А01С 15/00, 1990]. Під час роботи такої машини при переміщенні стрічками разом із кільцевими дисками до вихідних вікон мінеральних добрив, які без перериву поступають із щілин між секціями кожуха, з'єднаних перегородками, на нижні частини обойм, відбувається наштовхування часток добрив на дозуючу кромку верхньої частини обойм, яка чинить їм опір у вихідному вікні і погіршує тим самим умови їх подальшого переміщення. При цьому незалежно від положення дозуючої кромки верхньої частини обойм відносно стрічки нижньої частини обойм порушується заданий характер руху мінеральних добрив у вихідних вікнах, що призводить до погіршення рівномірності їх внесення. В основу винаходу поставлена задача підвищення рівномірності внесення добрив за рахунок створення оптимальних умов переміщення сипучих мінеральних добрив у вихідних вікнах розподільчого устрою машини. Поставлена задача вирішується, якщо у відомій машині для внесення твердих мінеральних добрив, яка включає установлений на рамі бункер, розподільчий устрій у вигляді шнека зв'язаного із секційним кожухом, секції якого установлені із зазором, з'єднані перегородками і наділені установленими в зоні зазорів кільцевими дисками і обоймами, які складаються із двох частин, верхня із яких установлена в зазорі між дисками, а нижня виконана у вигляді безкінечної стрічки, установленої зі сторони зовнішніх кромок кільцевих дисків, у відповідності до винаходу, верхня частина обойм охвачена гнучким елементом зі сторони перегородок і виконана з можливістю зміни її положення відносно спільної осі симетрії кожуха із шнеком, при цьому коефіцієнт тертя гнучкого елемента по сипучим мінеральним добривам більший коефіцієнта їх внутрішнього тертя. Сутність винаходу пояснюється кресленням, де показано: Фіг.1 - Схема машини для внесення 91794 4 сипучих мінеральних добрив, загальний вигляд; Фіг.2 - Схема машини для внесення сипучих мінеральних добрив, вид збоку. Машина для внесення сипучих мінеральних добрив включає раму 1 на якій установлений бункер 2, робочий орган у вигляді секційного кожуха 3, жорстко з'єднаного із шнеком 4, при цьому секції кожуха 3 установлені між собою із зазором і з'єднані перегородками 5. На кожусі 3 в зоні зазору між його секціями жорстко закріплені кільцеві диски 6, наділені обоймами 7, які складаються Із верхньої і нижньої частини і утворюють між собою вихідні вікна 8. Верхня частина обойм 7 виконана у вигляді роликів 9, охвачених гнучким елементом 10 зі сторони перегородок 5, установлена між дисками 6 і з'єднана з віссю 11 шнека 4 механізмом 12 регулювання її положення. При цьому коефіцієнт тертя робочої поверхні гнучкого елементу 10 по мінеральним добривам більший коефіцієнта їх внутрішнього тертя. Нижня частина обойм 7 виконана у вигляді натяжних роликів 13, охвачених безкінечною стрічкою 14, і установлена зі сторони зовнішніх кромок дисків 6. Для привода секційного кожуха 3 зі шнеком 4 на його осі 11 закріплена зірочка 14. Під час роботи машини добрива із бункера 2 поступають в секційний кожух 3 до витків шнека 4, який приводиться в обертовий рух разом із кожухом 3 від зірочки 15. Добрива, які поступають до шнека 4, переміщуються його витками по кожуху 3 і просипаються через щілини між секціями на стрічки 14 нижніх частин обойм 7, заповнюючи простір, обмежений з бокових сторін кільцевими дисками 6. Дальше добрива переміщуються дисками 6 разом із притиснутими до їх зовнішніх кромок стрічками 14 в напрямку до вихідних вікон 8. У вихідних вікнах 8 гнучкі елементи 10 верхніх частин обойм 7, які притиснуті до перегородок 5 і приводяться ними в рух, своєю робочою поверхнею формують шар добрив заданої висоти у відповідності з нормою внесення, а їх залишки спрямовують у кожух 3 через щілини між його секціями. Після виходу із вікон 8 мінеральні добрива спрямовуються у тукопроводи (на Фіг.1 і Фіг.2 не показано) при їх локальному внесенні або розсіюються по поверхні ґрунту. Норма внесення сипучих мінеральних добрив регулюється зміною висоти вихідних вікон 8 шляхом переміщення механізмом 12 в радіальному напрямку верхніх частин обойм 7 відносно осі 10, а також зміною частоти обертів кожуха 3 із шнеком 4. 5 Комп’ютерна верстка А. Крижанівський 91794 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
