Дводискова відцентрова машина для розсівання мінеральних добрив

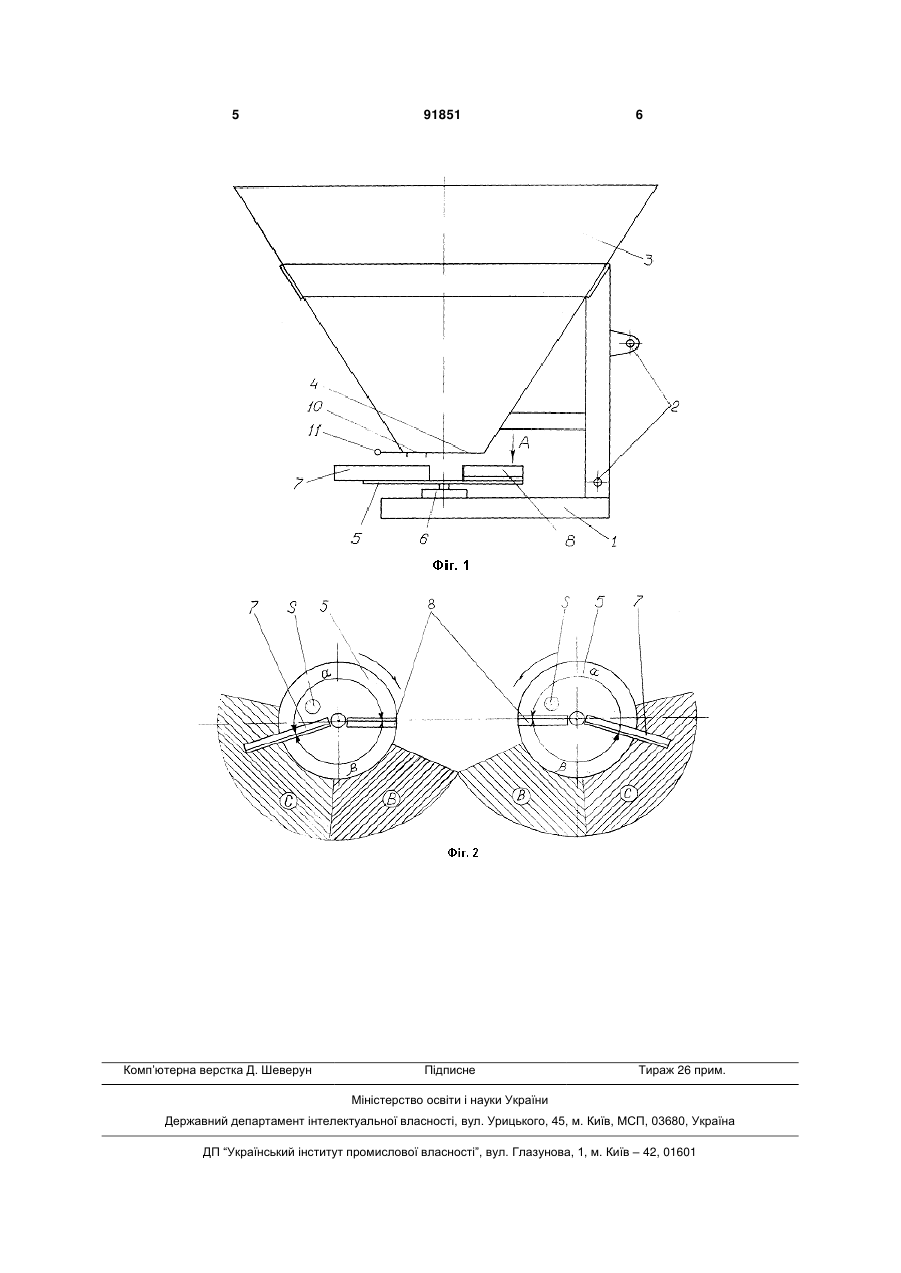

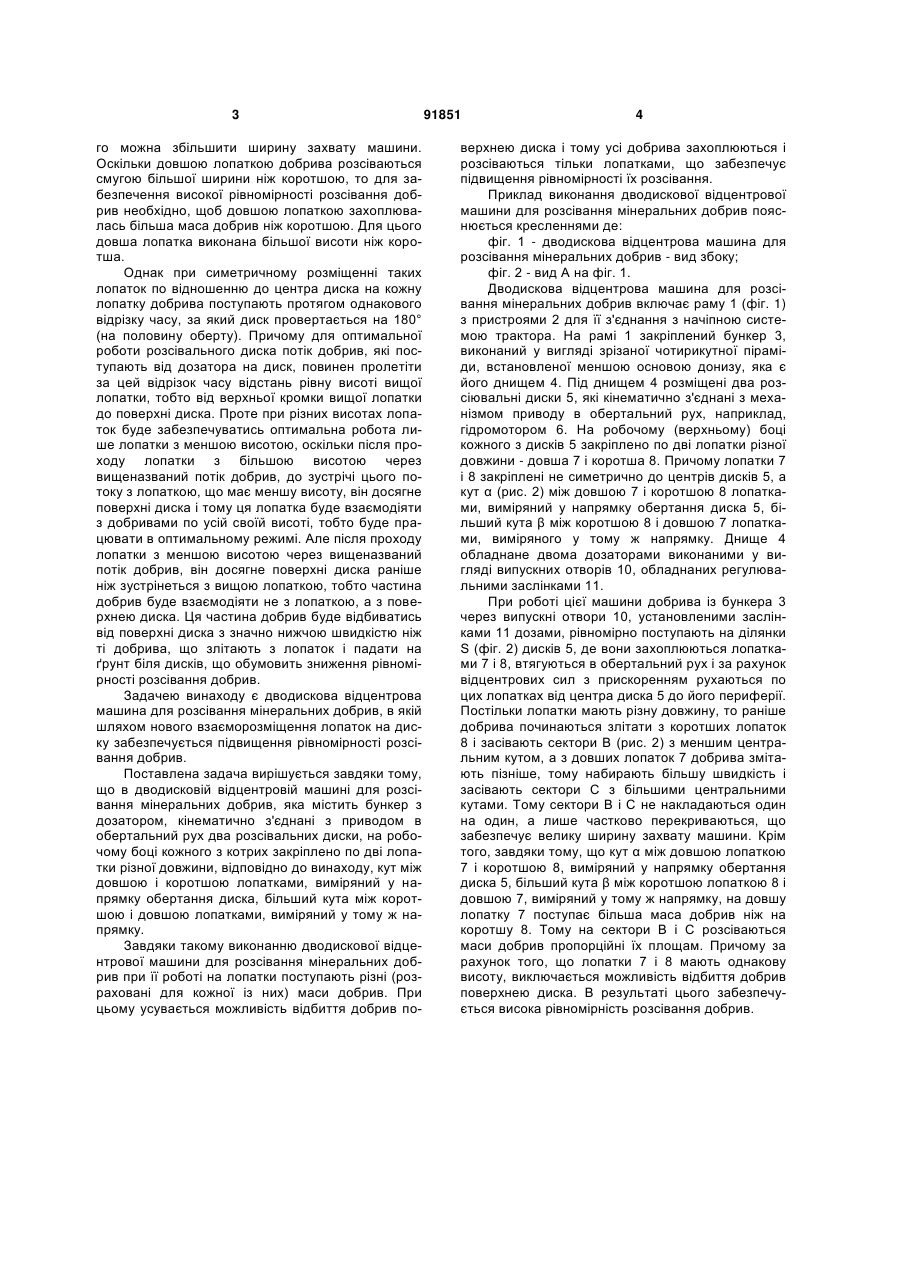

Дводискова відцентрова машина для розсівання мінеральних добрив, яка містить бункер з дозатором, кінематично з'єднані з механізмом приводу в обертальний рух два розсівальні диски, на робочому боці кожного з котрих радіально закріплено по дві лопатки різної довжини, яка відрізняється тим, що кут між довшою і коротшою лопатками, виміряний у напрямку обертання диска, більший кута між коротшою і довшою лопатками, виміряний у тому ж напрямку. (19) (21) a200711845 (22) 26.10.2007 (24) 10.09.2010 (46) 10.09.2010, Бюл.№ 17, 2010 р. (72) АДАМЧУК ОЛЕГ ВАЛЕРІЙОВИЧ, МОЙСЕЄНКО ВОЛОДИМИР КОСТЯНТИНОВИЧ (73) НАЦІОНАЛЬНИЙ НАУКОВИЙ ЦЕНТР "ІНСТИТУТ МЕХАНІЗАЦІЇ І ЕЛЕКТРИФІКАЦІЇ СІЛЬСЬКОГО ГОСПОДАРСТВА" УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК (56) SU 1319844 A1, 30.06.1987 UA 77024 C2, 15.11.2004 DE 19720561 A1, 19.11.1998 DE 10002645 A1, 26.07.2001 EP 1183922 A2, 06.03.2002 SU 1526598 A1, 07.12.1989 SU 1683535 A1, 15.10.1991 3 го можна збільшити ширину захвату машини. Оскільки довшою лопаткою добрива розсіваються смугою більшої ширини ніж коротшою, то для забезпечення високої рівномірності розсівання добрив необхідно, щоб довшою лопаткою захоплювалась більша маса добрив ніж коротшою. Для цього довша лопатка виконана більшої висоти ніж коротша. Однак при симетричному розміщенні таких лопаток по відношенню до центра диска на кожну лопатку добрива поступають протягом однакового відрізку часу, за який диск провертається на 180° (на половину оберту). Причому для оптимальної роботи розсівального диска потік добрив, які поступають від дозатора на диск, повинен пролетіти за цей відрізок часу відстань рівну висоті вищої лопатки, тобто від верхньої кромки вищої лопатки до поверхні диска. Проте при різних висотах лопаток буде забезпечуватись оптимальна робота лише лопатки з меншою висотою, оскільки після проходу лопатки з більшою висотою через вищеназваний потік добрив, до зустрічі цього потоку з лопаткою, що має меншу висоту, він досягне поверхні диска і тому ця лопатка буде взаємодіяти з добривами по усій своїй висоті, тобто буде працювати в оптимальному режимі. Але після проходу лопатки з меншою висотою через вищеназваний потік добрив, він досягне поверхні диска раніше ніж зустрінеться з вищою лопаткою, тобто частина добрив буде взаємодіяти не з лопаткою, а з поверхнею диска. Ця частина добрив буде відбиватись від поверхні диска з значно нижчою швидкістю ніж ті добрива, що злітають з лопаток і падати на ґрунт біля дисків, що обумовить зниження рівномірності розсівання добрив. Задачею винаходу є дводискова відцентрова машина для розсівання мінеральних добрив, в якій шляхом нового взаєморозміщення лопаток на диску забезпечується підвищення рівномірності розсівання добрив. Поставлена задача вирішується завдяки тому, що в дводисковій відцентровій машині для розсівання мінеральних добрив, яка містить бункер з дозатором, кінематично з'єднані з приводом в обертальний рух два розсівальних диски, на робочому боці кожного з котрих закріплено по дві лопатки різної довжини, відповідно до винаходу, кут між довшою і коротшою лопатками, виміряний у напрямку обертання диска, більший кута між коротшою і довшою лопатками, виміряний у тому ж напрямку. Завдяки такому виконанню дводискової відцентрової машини для розсівання мінеральних добрив при її роботі на лопатки поступають різні (розраховані для кожної із них) маси добрив. При цьому усувається можливість відбиття добрив по 91851 4 верхнею диска і тому усі добрива захоплюються і розсіваються тільки лопатками, що забезпечує підвищення рівномірності їх розсівання. Приклад виконання дводискової відцентрової машини для розсівання мінеральних добрив пояснюється кресленнями де: фіг. 1 - дводискова відцентрова машина для розсівання мінеральних добрив - вид збоку; фіг. 2 - вид А на фіг. 1. Дводискова відцентрова машина для розсівання мінеральних добрив включає раму 1 (фіг. 1) з пристроями 2 для її з'єднання з начіпною системою трактора. На рамі 1 закріплений бункер 3, виконаний у вигляді зрізаної чотирикутної піраміди, встановленої меншою основою донизу, яка є його днищем 4. Під днищем 4 розміщені два розсіювальні диски 5, які кінематично з'єднані з механізмом приводу в обертальний рух, наприклад, гідромотором 6. На робочому (верхньому) боці кожного з дисків 5 закріплено по дві лопатки різної довжини - довша 7 і коротша 8. Причому лопатки 7 і 8 закріплені не симетрично до центрів дисків 5, а кут α (рис. 2) між довшою 7 і коротшою 8 лопатками, виміряний у напрямку обертання диска 5, більший кута β між коротшою 8 і довшою 7 лопатками, виміряного у тому ж напрямку. Днище 4 обладнане двома дозаторами виконаними у вигляді випускних отворів 10, обладнаних регулювальними заслінками 11. При роботі цієї машини добрива із бункера 3 через випускні отвори 10, установленими заслінками 11 дозами, рівномірно поступають на ділянки S (фіг. 2) дисків 5, де вони захоплюються лопатками 7 і 8, втягуються в обертальний рух і за рахунок відцентрових сил з прискоренням рухаються по цих лопатках від центра диска 5 до його периферії. Постільки лопатки мають різну довжину, то раніше добрива починаються злітати з коротших лопаток 8 і засівають сектори В (рис. 2) з меншим центральним кутом, а з довших лопаток 7 добрива змітають пізніше, тому набирають більшу швидкість і засівають сектори С з більшими центральними кутами. Тому сектори В і С не накладаються один на один, а лише частково перекриваються, що забезпечує велику ширину захвату машини. Крім того, завдяки тому, що кут α між довшою лопаткою 7 і коротшою 8, виміряний у напрямку обертання диска 5, більший кута β між коротшою лопаткою 8 і довшою 7, виміряний у тому ж напрямку, на довшу лопатку 7 поступає більша маса добрив ніж на коротшу 8. Тому на сектори В і С розсіваються маси добрив пропорційні їх площам. Причому за рахунок того, що лопатки 7 і 8 мають однакову висоту, виключається можливість відбиття добрив поверхнею диска. В результаті цього забезпечується висока рівномірність розсівання добрив. 5 Комп’ютерна верстка Д. Шеверун 91851 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
