Тяговий орган шахтного скребкового конвеєра

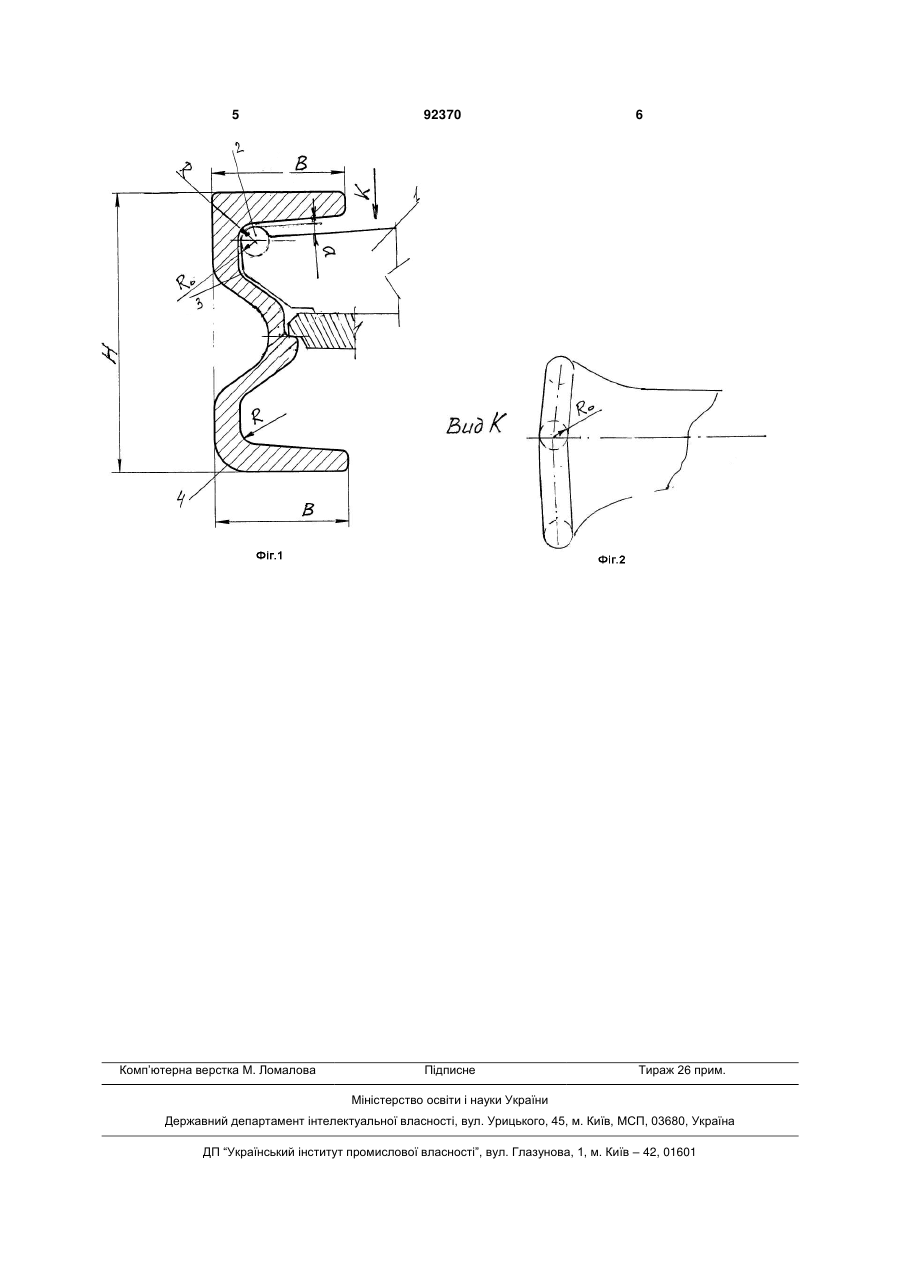

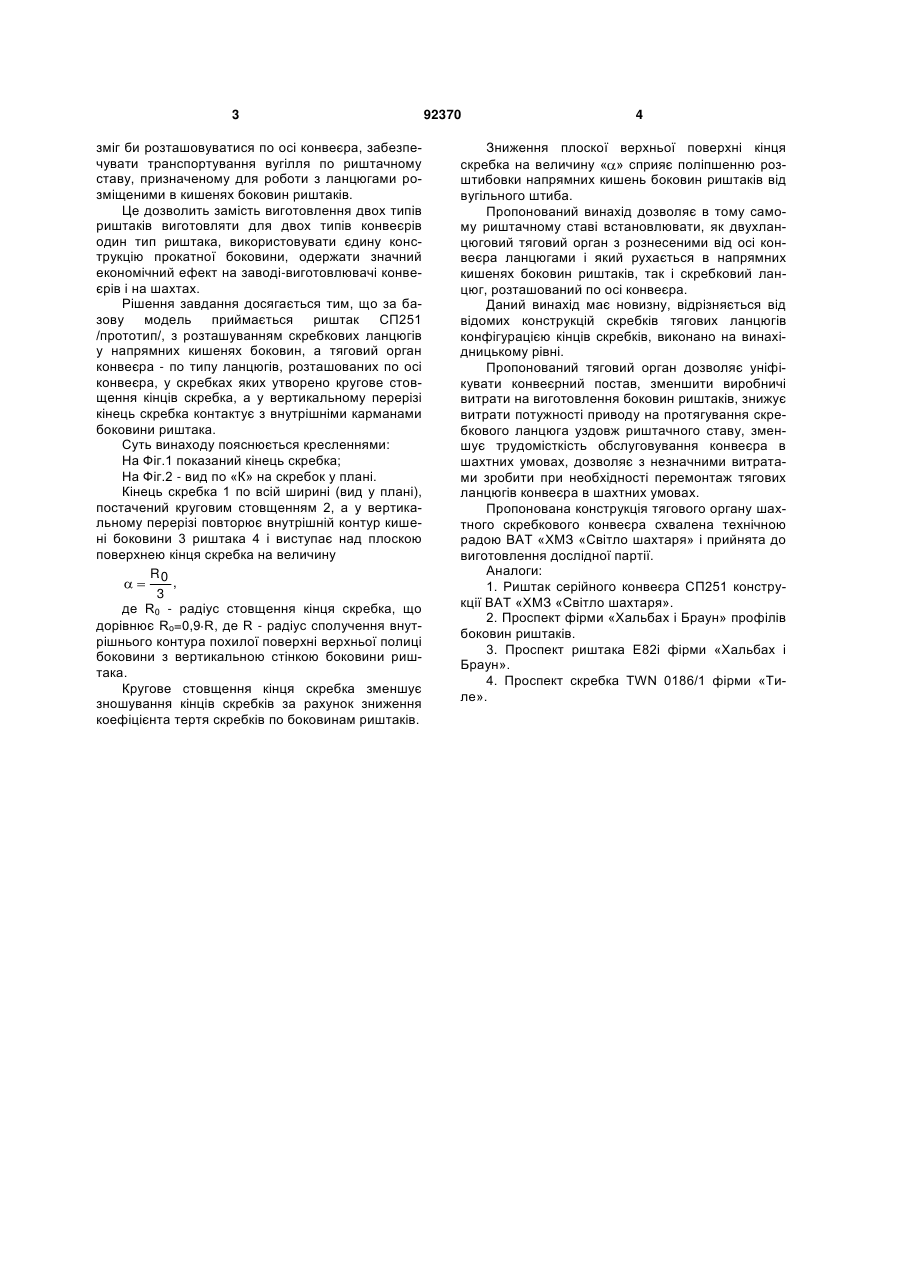

Тяговий орган шахтного скребкового конвеєра, що складається з круглоланцюгових зварених ланок ланцюга, розташованого у риштачному поставі по осі конвеєра, вертикальні ланки якого виконані плоскими, зі зменшеним по висоті розміром, який відрізняється тим, що кінці скребків у вертикальному розрізі повторюють внутрішній контур кишені боковини риштака і по всій ширині оснащені напівсферичним стовщенням, радіус якого R0=0,9 R, де R - радіус сполучення внутрішньої поверхні верхньої полиці боковини риштака з вертикальною стінкою боковини, при цьому стовщення кінця скребка радіусом R0 виступає над плоскою поверхнею кінця скребка на величину R0 . 3 Винахід відноситься до шахтних скребкових конвеєрів, призначених для доставки вугілля з вибоїв. Відомі скребкові конвеєри, у яких скребкові ланцюги винесені з напрямних боковин риштаків, розташовані по осі риштачного ставу конвеєра і при роботі утримуються в риштачному ставі завдяки руху кінців скребків у клиноподібних напрямних боковин риштаків. Прикладом такої конструкції боковин може служити проспект фірми «Хальбах і Браун», а також риштак Е82 цієї ж фірми (проспекти додаються). Для таких конвеєрів фірма «Тиле» виготовляє ланцюги з скребками TWN 0186/1 (див. проспект), із загостреними клиноподібними кінцями скребків. Як показала практика, ці конвеєри мають конструктивний недолік, а саме - швидке зношування клиноподібних кінців скребків через тертя в клиноподібних кишенях боковин, що при перекосі під час роботи скребкового ланцюга в риштаках, скребки зі зношеними кінцями скребків здатні до виходу з напрямних боковин і, як правило, це приводить до пориву ланцюга і тривалих простоїв добувного вугільного вибою. Найближчим аналогом є скребковий конвеєр типу СП251 ВАТ «ХМЗ Світло шахтаря», у якому скребкові ланцюги рознесені від осі конвеєра, розташовуються і рухаються під час роботи в напрямних кишенях боковин риштаків. Конвеєр також має той недолік, що в процесі транспортування вугілля відбувається підштибовка напрямних кишень риштаків, для чого потрібно підвищувати потужність приводів конвеєра для протягування тягового органу по риштачному ставу конвеєра. Це приводить до додаткових навантажень зварених ланцюгів і напруг від утоми. У цей час у шахтах України при відпрацьовуванні вугільних шарів потужністю 1,0м, застосовуються два типи конвеєрів: - з ланцюгами розміщеними в кишенях боковин риштаків (ланцюги рознесені від осі конвеєра); - з ланцюгами розташованими в риштаках по осі конвеєра (ланцюги винесені з напрямних кишень боковин). Для кожного типу конвеєра потрібно свій тип прокатної боковини, вартість прокатки якої досить дорого для випуску таких конвеєрів (особливо для випуску на одному заводі). Завданням даного винаходу є створення такого тягового органу, який (19) UA (11) 92370 (13) C2 (21) a200807315 (22) 27.05.2008 (24) 25.10.2010 (46) 25.10.2010, Бюл.№ 20, 2010 р. (72) БАБЕНКО МИКОЛА ПАВЛОВИЧ, ВИСОЦЬКИЙ ГЕННАДІЙ ВАСИЛЬОВИЧ, ЛЕУСЕНКО АНАТОЛІЙ ВАСИЛЬОВИЧ (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ХАРКІВСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД "СВІТЛО ШАХТАРЯ" (56) GB 2011851, B65G19/26, 19/10, 18.07.1979 US 4105110, B65G19/24, 08.08.1978 US 3715025, B65G19/00, 06.02.1973 DE 1273464, 25.07.1968 SU 605760, B65G19/22, 05.05.1978 UA 18991, B65G19/22, 12.11.1999 US 3752299, B65G15/60, 14.08.1973 3 зміг би розташовуватися по осі конвеєра, забезпечувати транспортування вугілля по риштачному ставу, призначеному для роботи з ланцюгами розміщеними в кишенях боковин риштаків. Це дозволить замість виготовлення двох типів риштаків виготовляти для двох типів конвеєрів один тип риштака, використовувати єдину конструкцію прокатної боковини, одержати значний економічний ефект на заводі-виготовлювачі конвеєрів і на шахтах. Рішення завдання досягається тим, що за базову модель приймається риштак СП251 /прототип/, з розташуванням скребкових ланцюгів у напрямних кишенях боковин, а тяговий орган конвеєра - по типу ланцюгів, розташованих по осі конвеєра, у скребках яких утворено кругове стовщення кінців скребка, а у вертикальному перерізі кінець скребка контактує з внутрішніми карманами боковини риштака. Суть винаходу пояснюється кресленнями: На Фіг.1 показаний кінець скребка; На Фіг.2 - вид по «К» на скребок у плані. Кінець скребка 1 по всій ширині (вид у плані), постачений круговим стовщенням 2, а у вертикальному перерізі повторює внутрішній контур кишені боковини 3 риштака 4 і виступає над плоскою поверхнею кінця скребка на величину R0 , 3 де R0 - радіус стовщення кінця скребка, що дорівнює Ro=0,9 R, де R - радіус сполучення внутрішнього контура похилої поверхні верхньої полиці боковини з вертикальною стінкою боковини риштака. Кругове стовщення кінця скребка зменшує зношування кінців скребків за рахунок зниження коефіцієнта тертя скребків по боковинам риштаків. 92370 4 Зниження плоскої верхньої поверхні кінця скребка на величину « » сприяє поліпшенню розштибовки напрямних кишень боковин риштаків від вугільного штиба. Пропонований винахід дозволяє в тому самому риштачному ставі встановлювати, як двухланцюговий тяговий орган з рознесеними від осі конвеєра ланцюгами і який рухається в напрямних кишенях боковин риштаків, так і скребковий ланцюг, розташований по осі конвеєра. Даний винахід має новизну, відрізняється від відомих конструкцій скребків тягових ланцюгів конфігурацією кінців скребків, виконано на винахідницькому рівні. Пропонований тяговий орган дозволяє уніфікувати конвеєрний постав, зменшити виробничі витрати на виготовлення боковин риштаків, знижує витрати потужності приводу на протягування скребкового ланцюга уздовж риштачного ставу, зменшує трудомісткість обслуговування конвеєра в шахтних умовах, дозволяє з незначними витратами зробити при необхідності перемонтаж тягових ланцюгів конвеєра в шахтних умовах. Пропонована конструкція тягового органу шахтного скребкового конвеєра схвалена технічною радою ВАТ «ХМЗ «Світло шахтаря» і прийнята до виготовлення дослідної партії. Аналоги: 1. Риштак серійного конвеєра СП251 конструкції ВАТ «ХМЗ «Світло шахтаря». 2. Проспект фірми «Хальбах і Браун» профілів боковин риштаків. 3. Проспект риштака Е82і фірми «Хальбах і Браун». 4. Проспект скребка ΤWN 0186/1 фірми «Тиле». 5 Комп’ютерна верстка М. Ломалова 92370 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
