Інспекційний риштак шахтного скребкового конвеєра

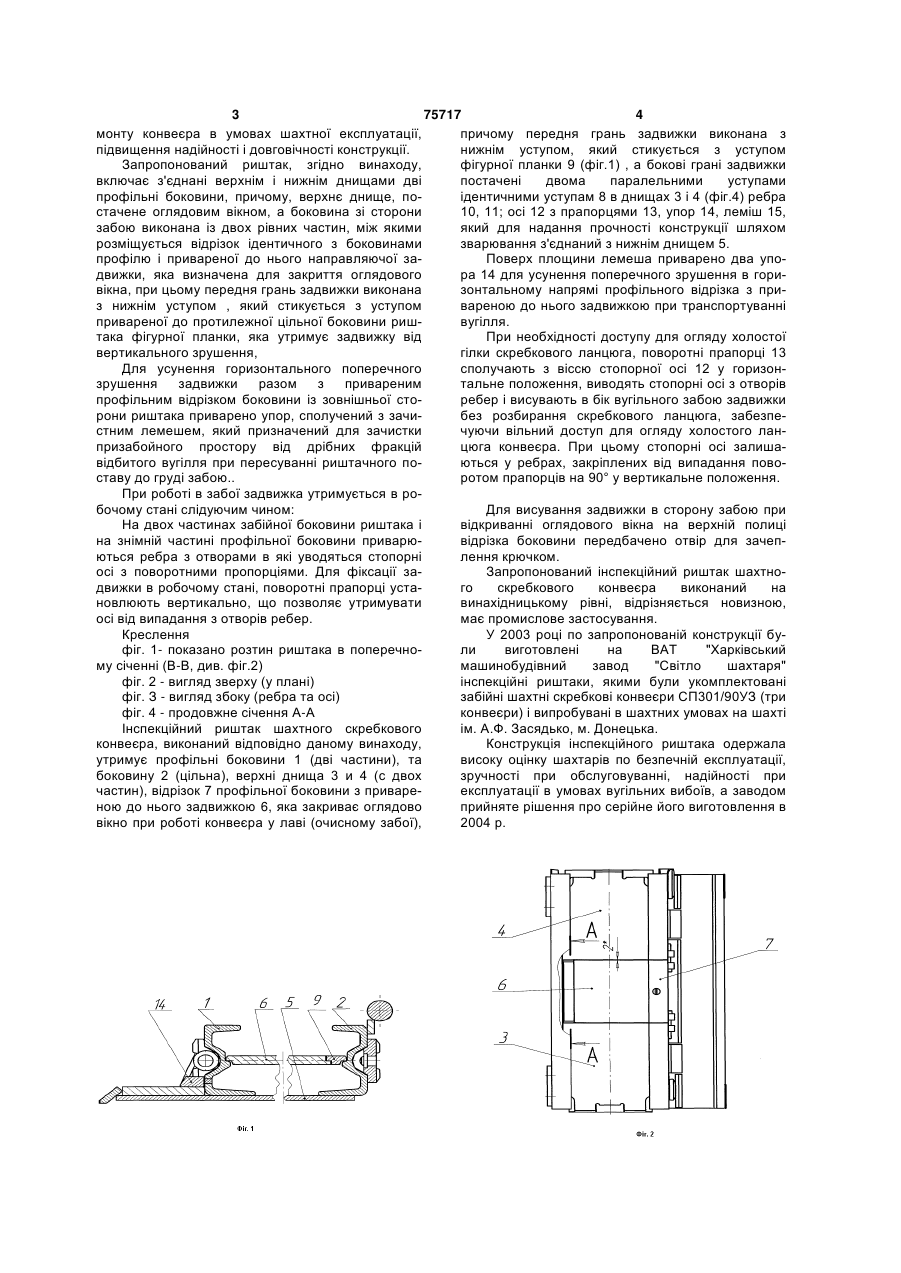

1. Інспекційний риштак шахтного скребкового конвеєра, який має з`єднані верхнім і нижнім днищами дві профільні боковини, при цьому верхнє днище має оглядове вікно, який відрізняється тим, що одна боковина повернена до забою та 3 75717 4 монту конвеєра в умовах шахтної експлуатації, причому передня грань задвижки виконана з підвищення надійності і довговічності конструкції. нижнім уступом, який стикується з уступом Запропонований риштак, згідно винаходу, фігурної планки 9 (фіг.1) , а бокові грані задвижки включає з'єднані верхнім і нижнім днищами дві постачені двома паралельними уступами профільні боковини, причому, верхнє днище, поідентичними уступам 8 в днищах 3 і 4 (фіг.4) ребра стачене оглядовим вікном, а боковина зі сторони 10, 11; осі 12 з прапорцями 13, упор 14, леміш 15, забою виконана із двох рівних частин, між якими який для надання прочності конструкції шляхом розміщується відрізок ідентичного з боковинами зварювання з'єднаний з нижнім днищем 5. профілю і привареної до нього направляючої заПоверх площини лемеша приварено два уподвижки, яка визначена для закриття оглядового ра 14 для усунення поперечного зрушення в горивікна, при цьому передня грань задвижки виконана зонтальному напрямі профільного відрізка з приз нижнім уступом , який стикується з уступом вареною до нього задвижкою при транспортуванні привареної до протилежної цільної боковини ришвугілля. така фігурної планки, яка утримує задвижку від При необхідності доступу для огляду холостої вертикального зрушення, гілки скребкового ланцюга, поворотні прапорці 13 Для усунення горизонтального поперечного сполучають з віссю стопорної осі 12 у горизонзрушення задвижки разом з привареним тальне положення, виводять стопорні осі з отворів профільним відрізком боковини із зовнішньої сторебер і висувають в бік вугільного забою задвижки рони риштака приварено упор, сполучений з зачибез розбирання скребкового ланцюга, забезпестним лемешем, який призначений для зачистки чуючи вільний доступ для огляду холостого ланпризабойного простору від дрібних фракцій цюга конвеєра. При цьому стопорні осі залишавідбитого вугілля при пересуванні риштачного поються у ребрах, закріплених від випадання повоставу до груді забою.. ротом прапорців на 90° у вертикальне положення. При роботі в забої задвижка утримується в робочому стані слідуючим чином: Для висування задвижки в сторону забою при На двох частинах забійної боковини риштака і відкриванні оглядового вікна на верхній полиці на знімній частині профільної боковини приварювідрізка боковини передбачено отвір для зачепються ребра з отворами в які уводяться стопорні лення крючком. осі з поворотними пропорціями. Для фіксації заЗапропонований інспекційний риштак шахтнодвижки в робочому стані, поворотні прапорці устаго скребкового конвеєра виконаний на новлюють вертикально, що позволяє утримувати винахідницькому рівні, відрізняється новизною, осі від випадання з отворів ребер. має промислове застосування. Креслення У 2003 році по запропонованій конструкції буфіг. 1- показано розтин риштака в поперечноли виготовлені на ВАТ "Харківський му січенні (В-В, див. фіг.2) машинобудівний завод "Світло шахтаря" фіг. 2 - вигляд зверху (у плані) інспекційні риштаки, якими були укомплектовані фіг. З - вигляд збоку (ребра та осі) забійні шахтні скребкові конвеєри СП301/90УЗ (три фіг. 4 - продовжне січення А-А конвеєри) і випробувані в шахтних умовах на шахті Інспекційний риштак шахтного скребкового ім. А.Ф. Засядько, м. Донецька. конвеєра, виконаний відповідно даному винаходу, Конструкція інспекційного риштака одержала утримує профільні боковини 1 (дві частини), та високу оцінку шахтарів по безпечній експлуатації, боковину 2 (цільна), верхні днища 3 и 4 (с двох зручності при обслуговуванні, надійності при частин), відрізок 7 профільної боковини з привареексплуатації в умовах вугільних вибоїв, а заводом ною до нього задвижкою 6, яка закриває оглядово прийняте рішення про серійне його виготовлення в вікно при роботі конвеєра у лаві (очисному забої), 2004 р. 5 Комп’ютерна верстка М. Клюкін 75717 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
