B65G 19/22 — переміщують елементи, наприклад пластини, скрепери; напрямні пристрої для них

Номер патенту: 108846

Опубліковано: 25.06.2015

Автори: Віяк-Сіманн Ельмар, Келер Маттіас, Тіллессен Уве, Віртц Йорг, Клінгбайль Віллі, Фішер Франк

МПК: B65G 19/22, B65G 19/24

Мітки: ланцюгового, конвеєра, скребкового, скребок

Формула / Реферат:

1. Скребок для ланцюгового скребкового конвеєра, що містить: металеву головну перемичку, на якій утворена область приєднання ланцюга для приєднання скребка до скребкового ланцюга; лопаті скребка для направлення скребка по бічних профілях і  дну ланцюгового скребкового конвеєра, при цьому лопаті скребка включають утримуючу ділянку, яка закріплена на металевій головній перемичці; пластмасову ковзаючу вставку для кожної лопаті скребка, яка...

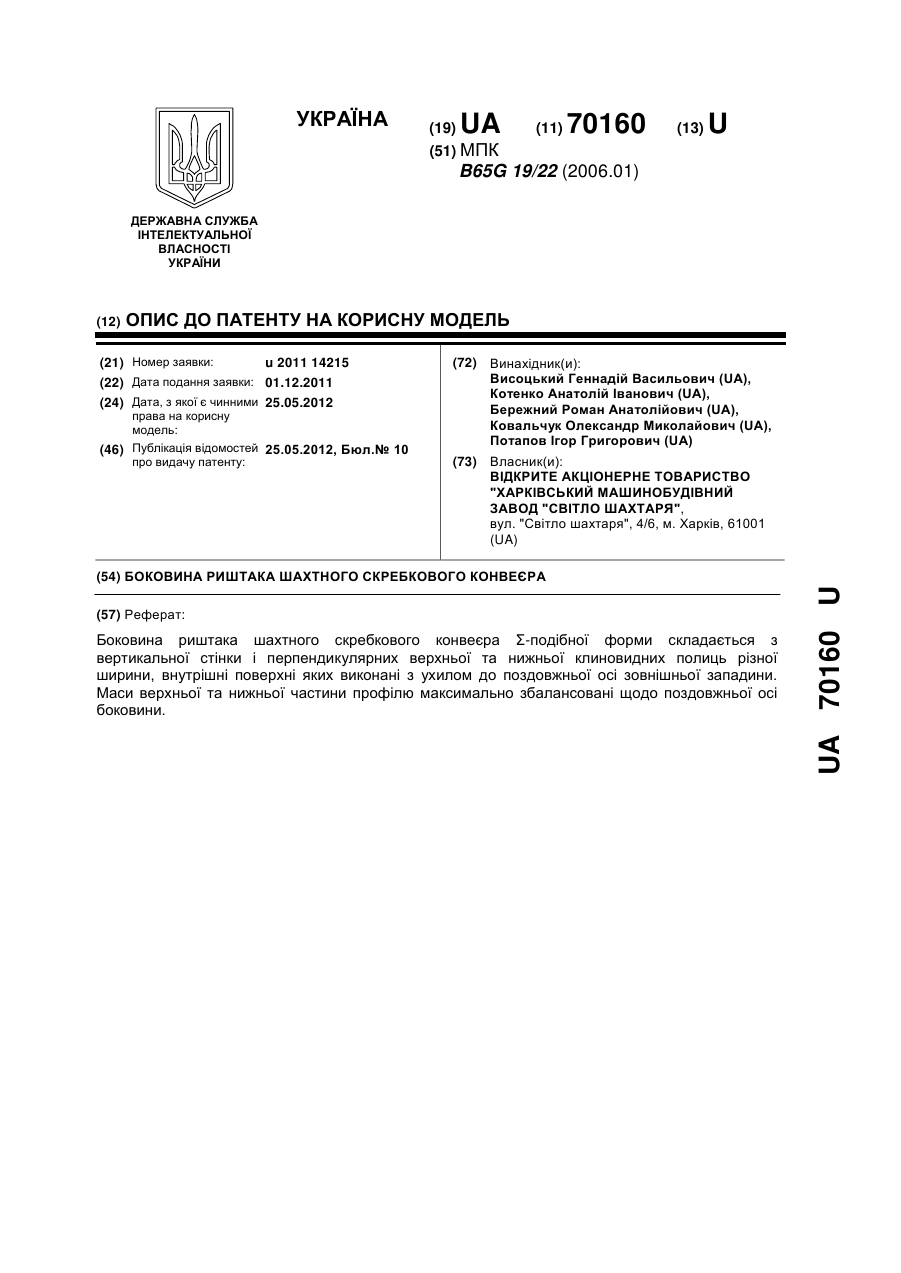

Номер патенту: 70160

Опубліковано: 25.05.2012

Автори: Потапов Ігор Григорович, Висоцький Геннадій Васильович, Котенко Анатолій Іванович, Ковальчук Олександр Миколайович, Бережний Роман Анатолійович

МПК: B65G 19/22

Мітки: скребкового, риштака, шахтного, конвеєра, боковина

Формула / Реферат:

Боковина риштака шахтного скребкового конвеєра Σ-подібної форми, що складається з вертикальної стінки і перпендикулярних верхньої та нижньої клиноподібних полиць різної ширини, внутрішні поверхні яких виконані з ухилом до поздовжньої осі зовнішньої западини, яка відрізняється тим, що маси верхньої та нижньої частини профілю максимально збалансовані щодо поздовжньої осі боковини, віднесеної від зовнішньої верхньої полиці на відстань

Номер патенту: 92370

Опубліковано: 25.10.2010

Автори: Леусенко Анатолій Васильович, Бабенко Микола Павлович, Висоцький Геннадій Васильович

МПК: B65G 19/08, B65G 19/22

Мітки: орган, скребкового, шахтного, конвеєра, тяговий

Формула / Реферат:

Тяговий орган шахтного скребкового конвеєра, що складається з круглоланцюгових зварених ланок ланцюга, розташованого у риштачному поставі по осі конвеєра, вертикальні ланки якого виконані плоскими, зі зменшеним по висоті розміром, який відрізняється тим, що кінці скребків у вертикальному розрізі повторюють внутрішній контур кишені боковини риштака і по всій ширині оснащені напівсферичним стовщенням, радіус якого R0=0,9 R, де R - радіус...

Номер патенту: 53752

Опубліковано: 11.10.2010

Автори: Грядуща Лариса Вікторівна, Вернохаєв Дмитро Павлович

МПК: B65G 19/22

Мітки: скребкового, конвеєра, скребок

Формула / Реферат:

Скребок скребкового конвеєра, що включає сполучені між собою за допомогою різьбових з'єднань нижню і верхню частини з площинами роз'єму, на яких виконані канали для тягових ланцюгів, який відрізняється тим, що на подовжніх гранях нижньої і верхньої частин виконано хоча б по одному торцевому виступу і хоча б одне з різьбових з'єднань змонтовано в зазначених виступах.

Номер патенту: 79714

Опубліковано: 10.07.2007

Автори: Леусенко Анатолій Васильович, Висоцький Генадій Васильович, Бабенко Микола Павлович

МПК: B65G 19/22, B65G 19/24

Мітки: шахтній, конвеєр, скребковий, дволанцюговий

Формула / Реферат:

1. Дволанцюговий шахтний скребковий конвеєр, що складається з головного і кінцевого приводів, перехідних секцій, риштачного поставу з навісним устаткуванням і тяговим круглоланцюговим органом з горизонтальними ланцюгами і пониженими по висоті вертикальними ланцюгами та скребками, який відрізняється тим, що кожна нитка ланцюга включає горизонтальні зварні ланки з виступаючими відносно подовжньої осі ланки двосторонніми кулаками, які за формою...

Номер патенту: 79250

Опубліковано: 11.06.2007

Автори: Бабенко Микола Павлович, Потапов Ігор Григорович, Леусенко Анатолій Васильович, Висоцький Геннадій Васильович, Ковальчук Олександр Миколайович

МПК: B65G 19/00, B65G 19/24, B65G 19/22, B65G 19/20 ...

Мітки: дволанцюговий, шахтній, конвеєр, скребковий

Формула / Реферат:

1. Дволанцюговий шахтний скребковий конвеєр, що включає приводи, перехідні секції, риштаки і скребковий тяговий орган із відрізків круглоланцюгових ланок, який відрізняється тим, що ланки ланцюга зварені та виконані із круга ланцюгової сталі одного діаметра та складаються з вертикальних і горизонтальних ланок, які чергуються одна  з одною, причому на кінцях будь-якої довжини відрізка звареного ланцюга встановлені вертикальні ланки, яких у...

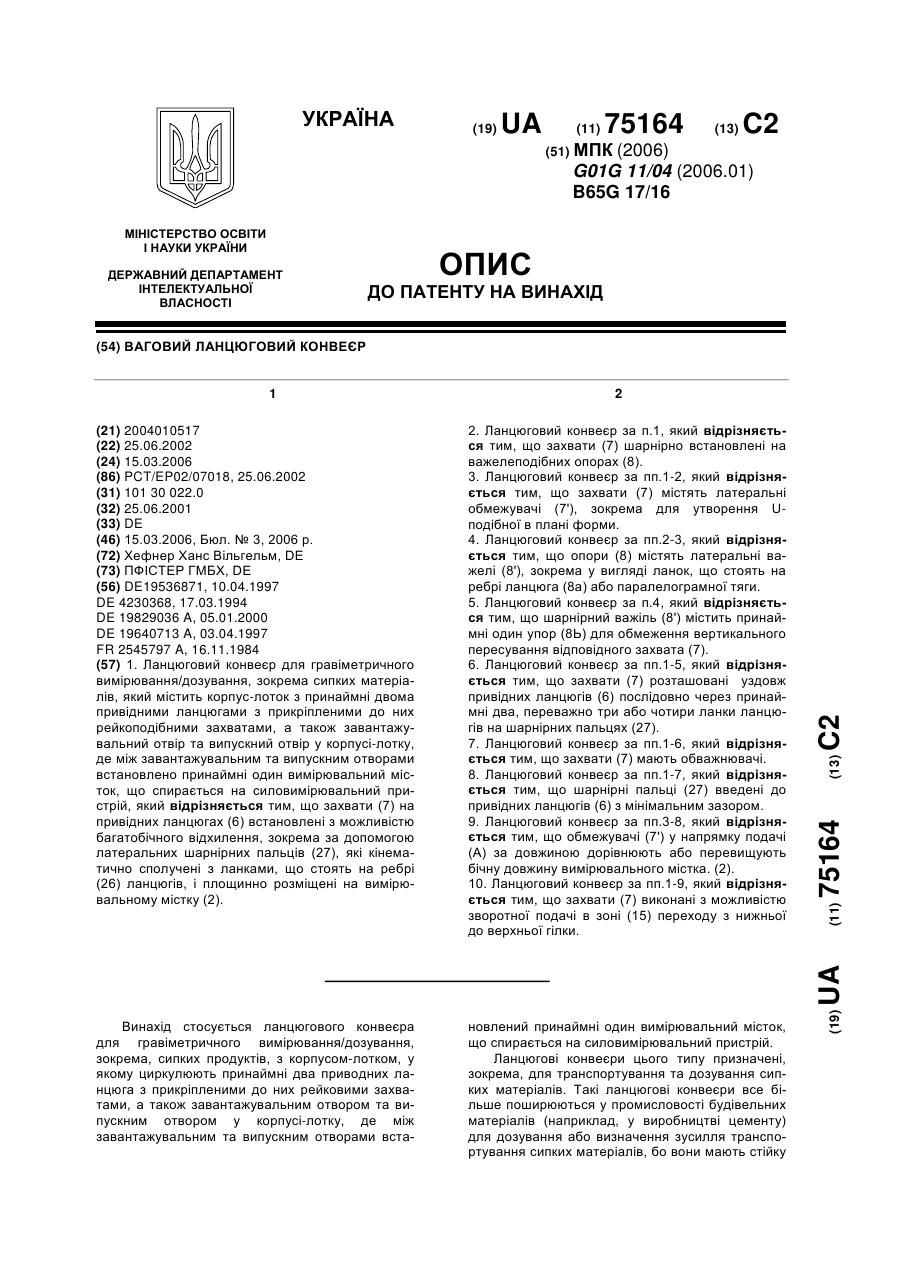

Номер патенту: 75164

Опубліковано: 15.03.2006

Автор: Хефнер Ханс Вільгельм

МПК: B65G 17/16, B65G 19/22, B65G 19/26, B65G 19/10 ...

Мітки: ваговий, ланцюговий, конвеєр

Формула / Реферат:

1. Ланцюговий конвеєр для гравіметричного вимірювання/дозування, зокрема сипких матеріалів, який містить корпус-лоток з принаймні двома привідними ланцюгами з прикріпленими до них рейкоподібними захватами, а також завантажувальний отвір та випускний отвір у корпусі-лотку, де між завантажувальним та випускним отворами встановлено принаймні один вимірювальний місток, що спирається на силовимірювальний пристрій, який відрізняється тим, що...

Номер патенту: 74284

Опубліковано: 15.11.2005

Автори: Іванченко Олександр Денисович, Пожидаєв Олександр Миколайович, Вайнштейн Сергій Леонідович, Вайнштейн Аркадій Леонідович

МПК: B65G 19/22, E21F 13/08

Мітки: скрепер, скребкового, конвеєра

Формула / Реферат:

1. Скрепер скребкового конвеєра, у вигляді балки з отворами для з'єднання з ланками тягових ланцюгів скребкового конвеєра, який відрізняється тим, що виконаний складеним у вигляді набору з'єднаних між собою середнього і двох бічних вертикально орієнтованих пластинчастих елементів, при цьому середній пластинчастий елемент виконаний плоским, а бічні пластинчасті елементи виконані коробчаcтими з плоскою середньою частиною і верхніми й нижніми...

Номер патенту: 52815

Опубліковано: 15.01.2003

Автори: Ковальчук Олександр Миколайович, Бабенко Микола Павлович, Коган Константин Копелевич, Висоцький Геннадій Васильович, Леусенко Анатолій Васильович

МПК: B65G 19/22, B65G 19/28

Мітки: скребковий, конвеєр

Формула / Реферат:

1. Скребковий конвеєр, який включає привідні станції, конвеєрний постав, робочий тяговий орган і навісне обладнання, який відрізняється тим, що складений з окремих секцій конвеєрного поставу з боку забою, виконаний відкритим, причому робоча і холоста гілки забезпечені жорстко привареними до днища і простягнутими уздовж секцій напрямними опорами, а скребки робочого органа знизу забезпечені пазами, які взаємодіють з опорами.2. Конвеєр за...

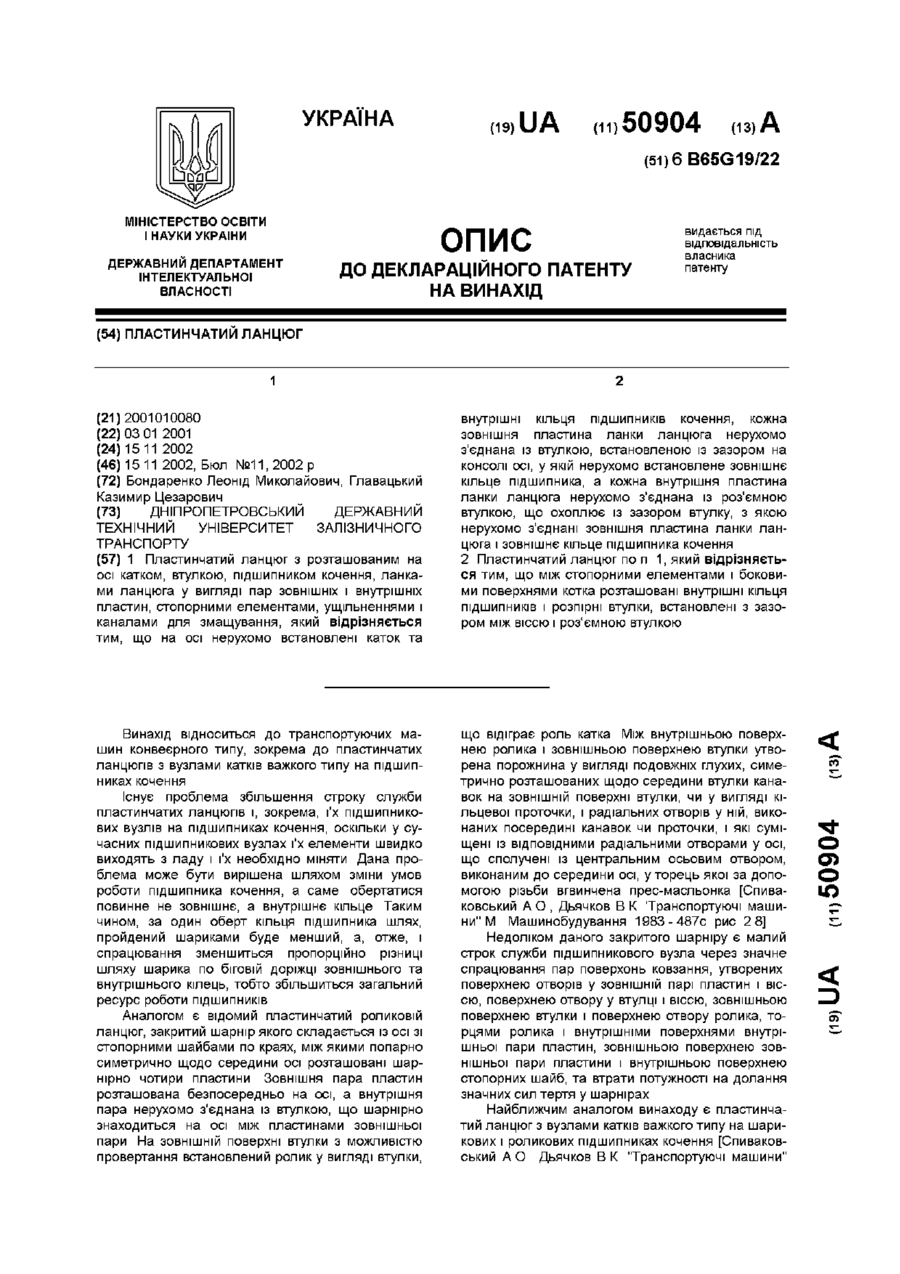

Номер патенту: 50904

Опубліковано: 15.11.2002

Автори: Бондаренко Леонід Миколайович, Главацький Казимир Цезарович

МПК: B65G 19/22

Мітки: ланцюг, пластинчатий

Формула / Реферат:

1. Пластинчатий ланцюг з розташованим на осі катком, втулкою, підшипником кочення, ланками ланцюга у вигляді пар зовнішніх і внутрішніх пластин, стопорними елементами, ущільненнями і каналами для змащування, який відрізняється тим, що на осі нерухомо встановлені каток та внутрішні кільця підшипників кочення, кожна зовнішня пластина ланки ланцюга нерухомо з'єднана із втулкою, встановленою із зазором на консолі осі, у якій нерухомо встановлене...

Номер патенту: 50768

Опубліковано: 15.11.2002

Автор: Пошукайло Ірина Аркадіївна

МПК: B65G 19/22, B65G 21/20, B65G 15/60 ...

Мітки: конвеєра, пристрій, перевертання, стрічки

Формула / Реферат:

Пристрій для перевертання стрічки конвеєра, що містить раму, в якій закріплені ролики, зібрані в гірлянду, який відрізняється тим, що ролики шарнірно з'єднані між собою в пазах тримачів і вісь кожного ролика розміщена під кутом до умовної площини, утвореної осями тримачів, величина кута залежна від конструктивних параметрів кріплення осей суміжних роликів в тримачах і відстані між ними і не може бути меншою, ніж кут закручення стрічки,...

Номер патенту: 40402

Опубліковано: 16.07.2001

Автори: Главацький Казимир Цезарович, Бондаренко Леонід Миколайович

МПК: B65G 19/22

Мітки: ланцюг, пластинчатий

Формула / Реферат:

       1.Пластинчатий ланцюг з розташованими на осі двома катками, втулкою, під­шипником кочення, ланками ланцюга у вигляді пар зовнішніх і внутрішніх пластин, стопорними елементами, ущільненнями і каналами для змащування, який відрізняється тим, що на осі нерухомо встановлені катки та внутрішні кільця підшипників кочен­ня, кожна зовнішня пластина ланки ланцюга нерухомо з'єднана із втулкою, встанов­леною із зазором на осі між катком і...

Номер патенту: 27010

Опубліковано: 28.02.2000

Автори: Счастний Євгеній Іванович, Азаркевич Анатолій Анатолійович, Махнін Владлен Семенович, Балон Валерій Ісаакович, Анциферов Іван Юхимович, Бабенко Микола Павлович, Євглевський Леонід Петрович, Сухой Володимир Іванович, Логвін Анатолій Микитович, Лебедів Олександр Дмитрійович, Висоцький Генадій Васильович, Краснопольский Віктор Михайлович, Леусенко Анатолій Васильович, Коваленко Леонід Васильович

МПК: B65G 19/22

Мітки: скребачка

Формула / Реферат:

1. Скребок, включающий концевики двутаврового поперечного сечения длиной не более 0,2 общей длины скребка, центральный и переходные участки, каждый из которых имеет рабочую, нерабочую, верхнюю и нижнюю поверхности, и выполненный с трапециевидным уширением на переходных участках и переходом формы сечения на этих участках от формы двутавра на участке концевиков к прямоугольному на центральном участке, отличающийся тем, что рабочая поверхность...

Номер патенту: 18991

Опубліковано: 12.11.1999

Автори: Махнін Владилен Семенович, Балон Валерій Ісаакович, Бабенко Микола Павлович, Краснопольский Віктор Михайлович, Лебедєв Олександр Дмитрович, Леусенко Анатолій Васильович, Счастний Євген Іванович, Коваленко Леонід Васильович, Сухой Володимир Іванович, Анциферов Іван Юхимович, Логвін Анатолій Микитович, Пацека Іван Єгорович, Висоцький Генадій Васильович, Азаркевич Анатолій Анатолійович

МПК: B65G 19/22

Мітки: риштака, скребкового, боковина, конвеєра

Формула / Реферат:

1. Боковина рештака скребкового конвейера, состоящая из двух клиновидных полок, внутренние поверхности которых выполнены с уклоном к оси симметрии боковины, а уклон наружных поверхностей равен 0,47 - 0,53 уклона внутренних поверхностей, стенки и сопряжении между стенкой и каждой из полок, причем полки, стенка и сопряжения выполнены различной толщины, отличающаяся тем, что отношение толщины стенки к толщине полки в ее расчетном сечении...

Номер патенту: 16251

Опубліковано: 29.08.1997

Автор: Потапов Євген Федорович

МПК: B65G 19/22

Мітки: орган, тяговий, конвейєра, скребкового

Формула / Реферат:

Тяговый орган скребкового конвейера, содержащий симметричные относительно продольной оси тягового органа скребки, каждый из которых выполнен с двумя расположенными на его внешних сторонах выемками, охватывающими изнутри боковые части горизонтальных звеньев тяговой цепи, связанных между собой соединительными элементами, отличающийся тем, что, с целью повышения надежности, упрощения конструкции и сборки тягового органа, каждое горизонтальное...
