Тяговий орган скребкового конвеєра

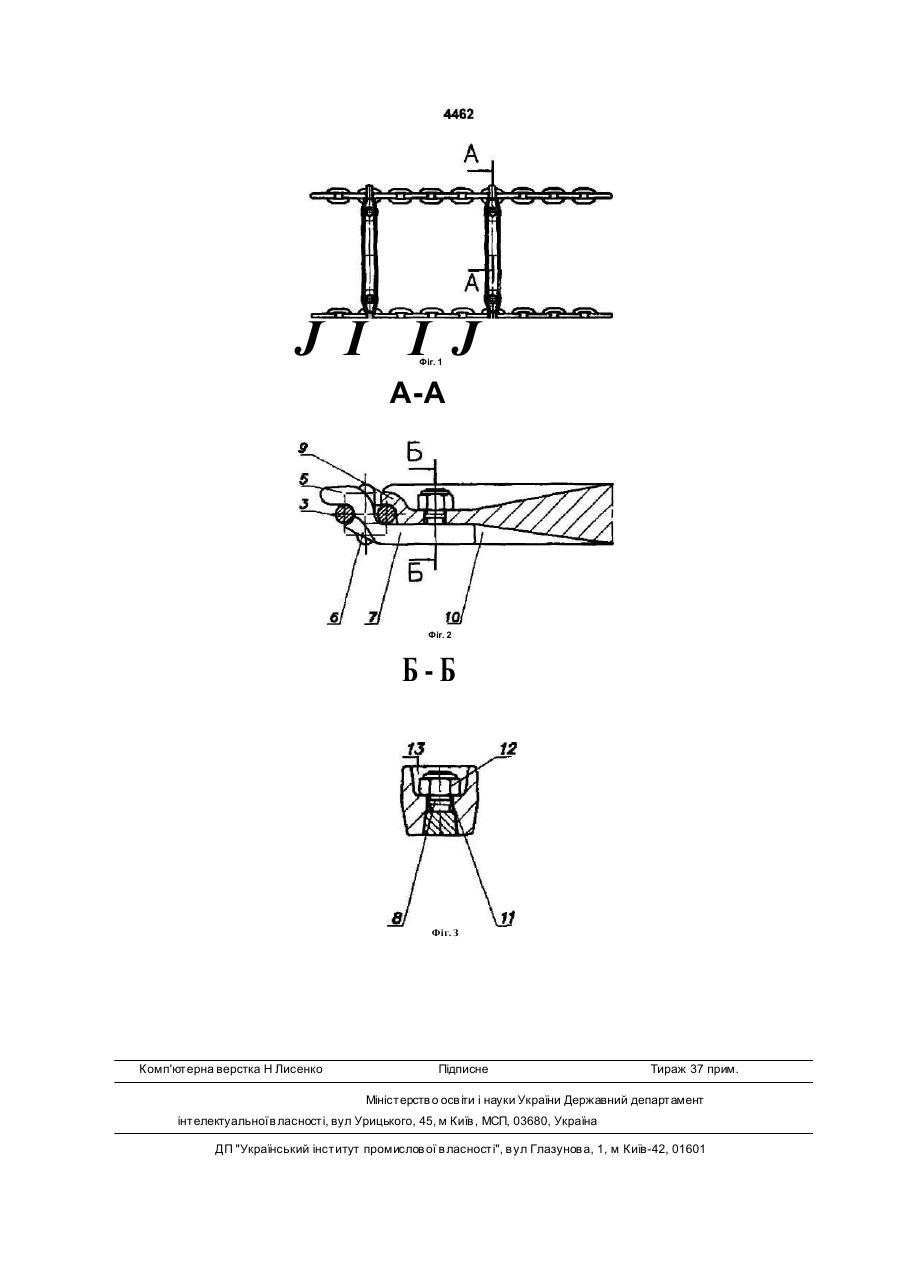

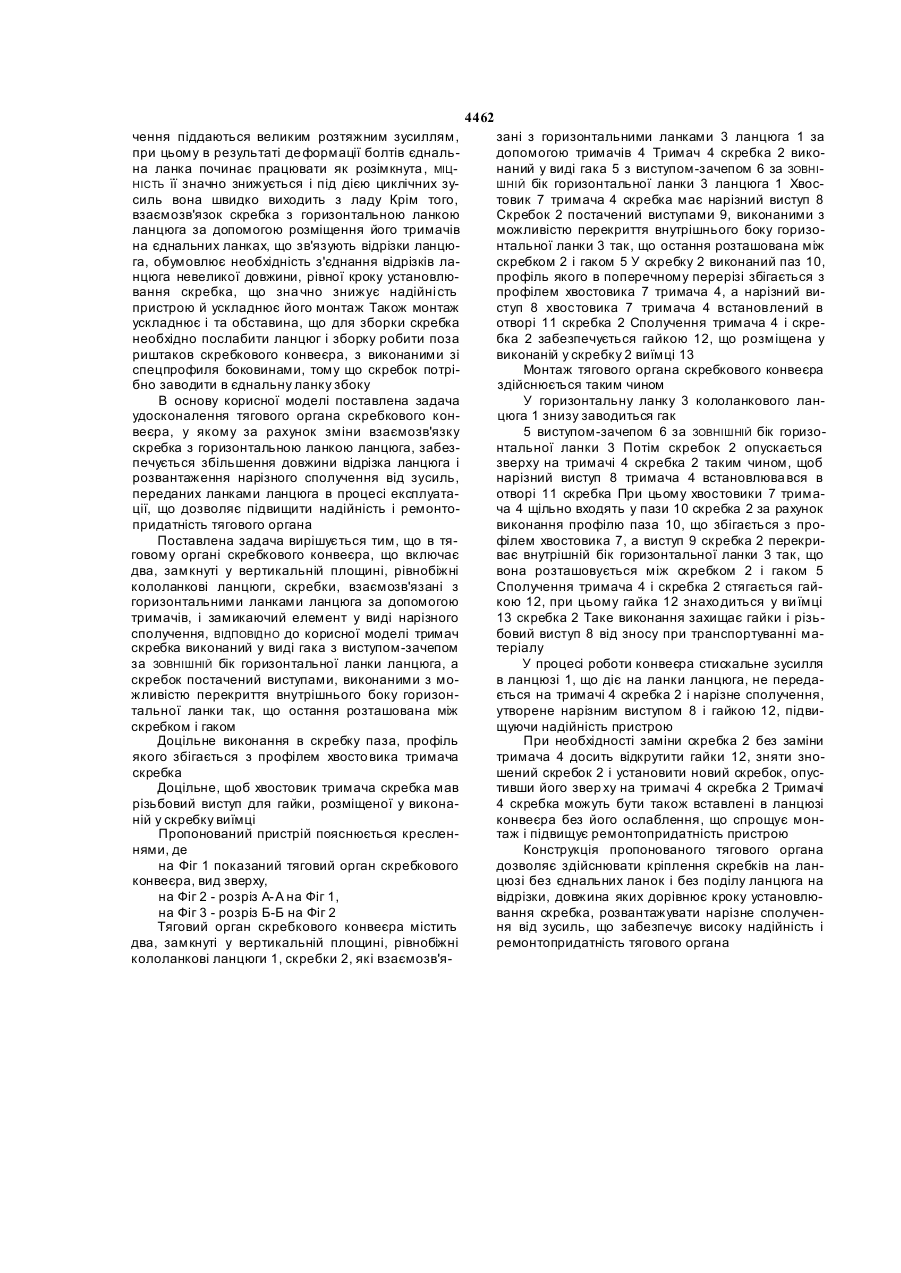

1. Тяговий орган скребкового конвеєра, що включає два замкнуті у вертикальній площині рівнобіжні круглоланкові ланцюги, скребки, взаємозв'язані з горизонтальними ланками ланцюга за допомогою тримачів, і замикаючий елемент у вигляді нарізного з'єднання, який відрізняється тим, Корисна модель відноситься до гірничої промисловості і може бути використана в скребкових конвеєрах. Відомий тяговий орган скребкового конвеєра, що включає два рівнобіжні кололанкові ланцюги, вертикальні ланки яких взаємозв'язані зі скребками за допомогою V-образних єднальних ланок з конусними захопленнями на кінцях, що розміщені в конусних гніздах тримачів скребка, виконаних у виді башмаків і постачених замикаючим елементом у виді кріпильного гвинта з фіксуючою шайбою (А.с. СРСР №659469, кл. B65G19/24, E21F13/08, опубл. 30.04.1979р.). При великих навантаженнях і перекосах скребків під час проходження приводних зірок можлива деформація фіксуючої шайби, що приводить до розвороту єднальної ланки відносного скребка, виходові ланцюга з направляючих, заклинюванню тягового органа і його поривові. Складність монтажу єднальної ланки зі скребком приводить до низької ремонтопридатності тягового органа. Найближчим аналогом пропонованої корисної моделі є тяговий орган скребкового конвеєра, що включає два, замкнуті у вер тикальній пло щині, що тримач скребка виконаний у вигляді гака з виступом-зачепом зовнішнього боку горизонтальної ланки ланцюга, а скребок оснащений виступами, виконаними з можливістю перекриття внутрішнього боку горизонтальної ланки так, що остання розташована між скребком і гаком. 2. Тяговий орган скребкового конвеєра за п.1, який від різняє ться тим, що в скребку виконаний паз, профіль якого з біга ється з про філем хво сто вика тримача скребка. 3. Тяговий орган скребкового конвеєра за п.1, який відрізняє ться тим, що хвостовик тримача скребка має різьбовий виступ для гайки, розміщеної у ви конаній у скребку виїмці. рівнобіжні кололанкові ланцюги, відрізки яких з'єднані С-образними єднальніми ланками з розімкнутими ніжками, скребки, взаємозв'язані з горизонта ль ним и ла нкам и ла нцюга з а допом о го ю тримачів, виконаних у виді східчастого опорного елемента з виступами на кінцях для охоплення розімкнутих ніжок єднальної ланки і встановлених у скребок своєю середньою стовщеною частиною паралельно замикаючим елементам у виді нарізево го спо лучення (А.с. С РСР № 870277 , кл. B65G19/24, опубл. 07.10.1981р.). Ознаки відомої корисної моделі, що збігаються з суттєвими ознаками пропонованого тягового органа скребкового конвеєра: - два, замкнуті у вертикальній площині, рівно біжні кололанкові ланцюги; - скребки, взаємозв'язані з горизонтальними ланками ланцюга за допомогою тримачів; - замикаючий елемент у виді нарізного сполу чення. Відома корисна модель не забезпечує необхідного технічного результату по наступних причинах. У рез уль та ті робо ти бо лти нарізно го сп олу 4462 чення піддаються великим розтяжним зусиллям, при цьому в результаті де формації болтів єднальна ланка починає працювати як розімкнута , МІЦНІСТЬ її значно знижується і під дією циклічних зусиль вона швидко виходить з ладу Крім того, взаємозв'язок скребка з горизонтальною ланкою ланцюга за допомогою розміщення його тримачів на єднальних ланках, що зв'язують відрізки ланцюга, обумовлює необхідність з'єднання відрізків ланцюга невеликої довжини, рівної кроку установлювання скребка, що зна чно знижує надійні сть пристрою й ускладнює його монтаж Також монтаж ускладнює і та обставина, що для зборки скребка необхідно послабити ланцюг і зборку робити поза риштаков скребкового конвеєра, з виконаними зі спецпрофиля боковинами, тому що скребок потрібно заводити в єднальну ланку збоку В основу корисної моделі поставлена задача удосконалення тягового органа скребкового конвеєра, у якому за рахунок зміни взаємозв'язку скребка з горизонтальною ланкою ланцюга, забезпечується збільшення довжини відрізка ланцюга і розвантаження нарізного сполучення від зусиль, переданих ланками ланцюга в процесі експлуатації, що дозволяє підвищити надійність і ремонтопридатність тягового органа Поставлена задача вирішується тим, що в тяговому органі скребкового конвеєра, що включає два, замкнуті у вертикальній площині, рівнобіжні кололанкові ланцюги, скребки, взаємозв'язані з горизонтальними ланками ланцюга за допомогою тримачів, і замикаючий елемент у виді нарізного сполучення, ВІДПОВІДНО до корисної моделі тримач скребка виконаний у виді гака з виступом-зачепом за ЗОВНІШНІЙбік горизонтальної ланки ланцюга, а скребок постачений виступами, виконаними з можливістю перекриття внутрішнього боку горизонтальної ланки так, що остання розташована між скребком і гаком Доцільне виконання в скребку паза, профіль якого збігається з профілем хвосто вика тримача скребка Доцільне, щоб хвостовик тримача скребка мав різьбовий виступ для гайки, розміщеної у виконаній у скребку виїмці Пропонований пристрій пояснюється кресленнями, де на Фіг 1 показаний тяговий орган скребкового конвеєра, вид зверху, на Фіг 2 - розріз А-А на Фіг 1, на Фіг 3 - розріз Б-Б на Фіг 2 Тяговий орган скребкового конвеєра містить два, замкнуті у вертикальній площині, рівнобіжні кололанкові ланцюги 1, скребки 2, які взаємозв'я зані з горизонтальними ланками 3 ланцюга 1 за допомогою тримачів 4 Тримач 4 скребка 2 виконаний у виді гака 5 з виступом-зачепом 6 за ЗОВНІ ШНІЙ бік горизонтальної ланки 3 ланцюга 1 Хвостовик 7 тримача 4 скребка має нарізний виступ 8 Скребок 2 постачений виступами 9, виконаними з можливістю перекриття внутрішнього боку горизонтальної ланки 3 так, що остання розташована між скребком 2 і гаком 5 У скребку 2 виконаний паз 10, профіль якого в поперечному перерізі збігається з профілем хвостовика 7 тримача 4, а нарізний виступ 8 хвостовика 7 тримача 4 встановлений в отворі 11 скребка 2 Сполучення тримача 4 і скребка 2 забезпечується гайкою 12, що розміщена у виконаній у скребку 2 виїмці 13 Монтаж тягового органа скребкового конвеєра здійснюється таким чином У горизонтальну ланку 3 кололанкового ланцюга 1 знизу заводиться гак 5 виступом-зачепом 6 за ЗОВНІШНІЙ бік горизонтальної ланки 3 Потім скребок 2 опускається зверху на тримачі 4 скребка 2 таким чином, щоб нарізний виступ 8 тримача 4 встановлюва вся в отворі 11 скребка При цьому хвостовики 7 тримача 4 щільно входять у пази 10 скребка 2 за рахунок виконання профілю паза 10, що збігається з профілем хвостовика 7, а виступ 9 скребка 2 перекриває внутрішній бік горизонтальної ланки 3 так, що вона розташовується між скребком 2 і гаком 5 Сполучення тримача 4 і скребка 2 стягається гайкою 12, при цьому гайка 12 знахо диться у ви їмці 13 скребка 2 Таке виконання захищає гайки і різьбовий виступ 8 від зносу при транспортуванні матеріалу У процесі роботи конвеєра стискальне зусилля в ланцюзі 1, що діє на ланки ланцюга, не передається на тримачі 4 скребка 2 і нарізне сполучення, утворене нарізним виступом 8 і гайкою 12, підвищуючи надійність пристрою При необхідності заміни скребка 2 без заміни тримача 4 досить відкрутити гайки 12, зняти зношений скребок 2 і установити новий скребок, опустивши його звер ху на тримачі 4 скребка 2 Тримачі 4 скребка можуть бути також вставлені в ланцюзі конвеєра без його ослаблення, що спрощує монтаж і підвищує ремонтопридатність пристрою Конструкція пропонованого тягового органа дозволяє здійснювати кріплення скребків на ланцюзі без єднальних ланок і без поділу ланцюга на відрізки, довжина яких дорівнює кроку установлювання скребка, розвантажувати нарізне сполучення від зусиль, що забезпечує високу надійність і ремонтопридатність тягового органа J I I J Фіг. 1 A-A Фіг. 2 Б-Б Фіг. З Комп'ютерна верстка Н Лисенко Підписне Тираж 37 прим. Міністерств о осв іти і науки України Державний департамент інтелектуальної в ласності, вул Урицького, 45, м Київ , МСП, 03680, Україна ДП "Український інститут промислов ої в ласності", в ул Глазунов а, 1, м Київ-42, 01601
