Спосіб очистки води при вирощуванні риби в замкненій системі

Завантажити PDF файл.

Формула / Реферат

Спосіб очистки води при вирощуванні риб в замкненій системі, який включає відвід води з ємності для риби, механічну очистку від завислих часток, нітрифікацію, денітрифікацію і відстоювання в блоці біологічної очистки та подальше повернення в ємність з рибою, який відрізняється тим, що замкнена система вирощування риб включає в себе два окремо функціонуючих блоки - вирощування риби і біологічної очистки води, де здійснюють видалення завислих часток мулу та осаду, мінералізацію, нітрифікацію і денітрифікацію органічних речовин, між якими проводять обмін забрудненою і очищеною водою відповідно до встановленої програми, при цьому воду блока вирощування риби використовують багаторазово, а забруднюючі речовини, утворені в процесі вирощування риб, за допомогою сатураторного пристрою концентрують і утримують в поверхневому шарі "вода-піна" концентратора забруднень, що періодично, відповідно до програми, самопливом відводять до блока біологічної очистки, в той же час, таку ж частку очищеної води з блока біологічної очистки подають у блок вирощування риби, що підтримує в ньому якість води відповідно до норм вирощування риб на різних етапах розвитку, після чого блоки вирощування риб і очистки води продовжують функціонувати окремо, поки, відповідно до встановленої програми, обмін забрудненою і очищеною водою не поновлюють.

Текст

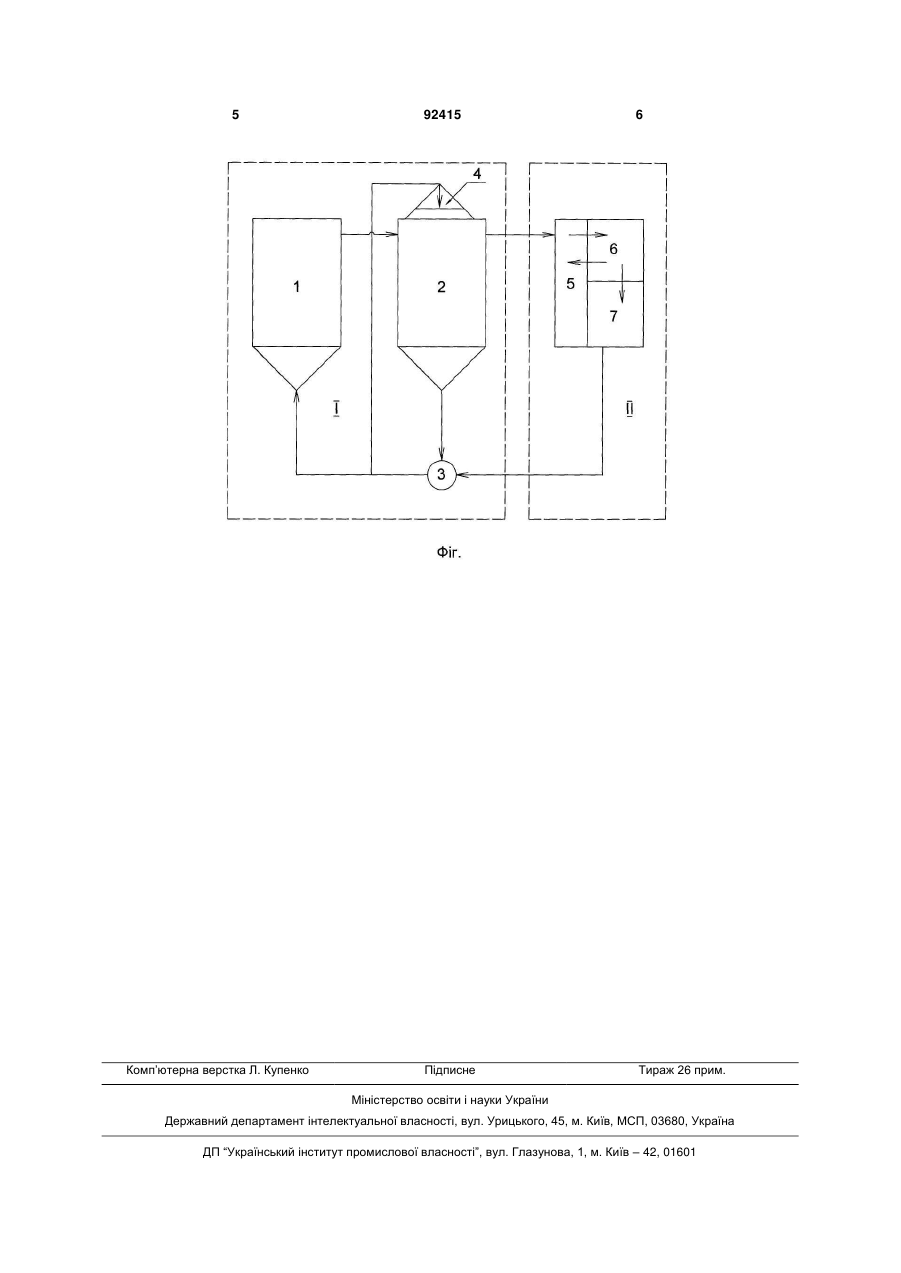

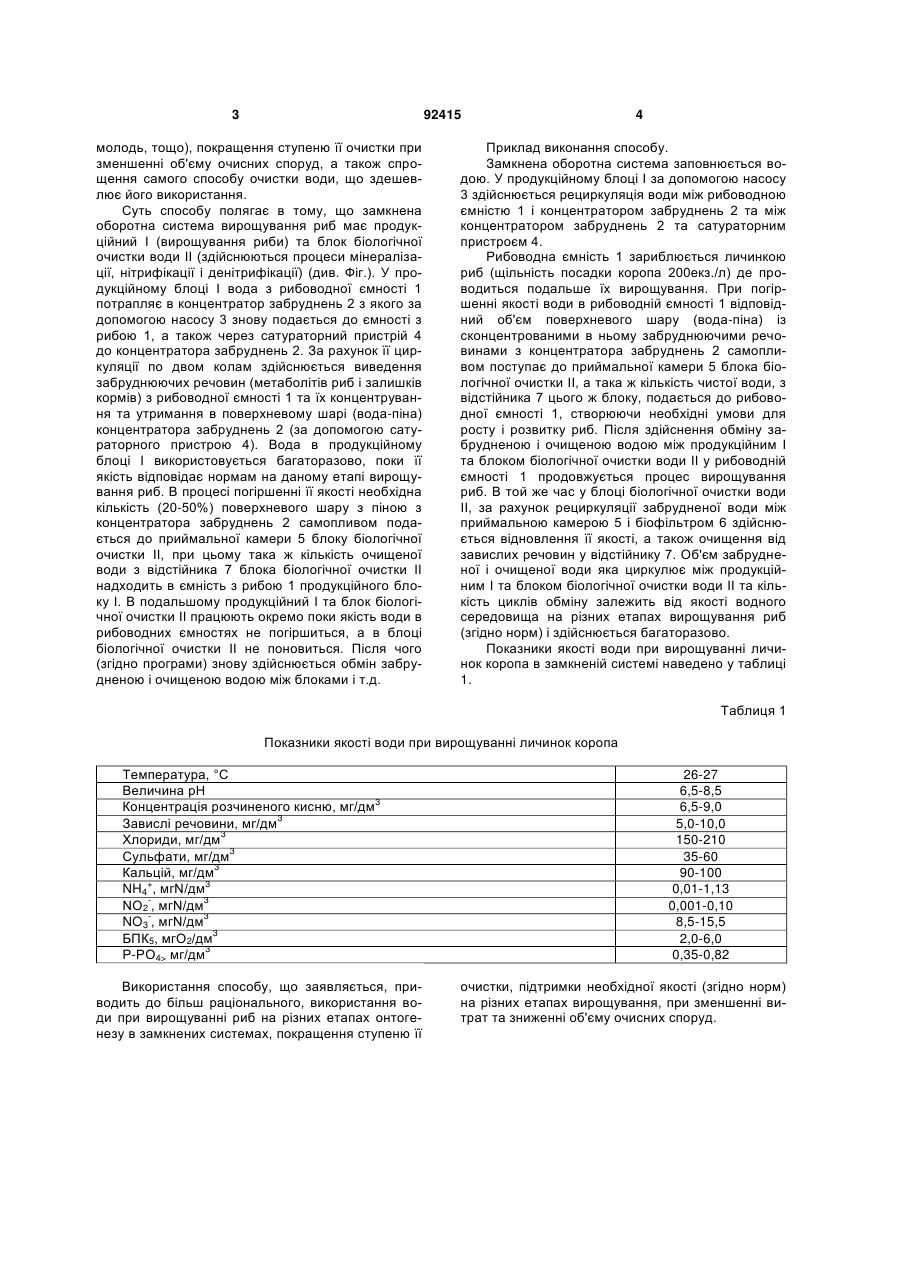

Спосіб очистки води при вирощуванні риб в замкненій системі, який включає відвід води з ємності для риби, механічну очистку від завислих часток, нітрифікацію, денітрифікацію і відстоювання в блоці біологічної очистки та подальше повернення в ємність з рибою, який відрізняється тим, C2 2 (19) 1 3 92415 молодь, тощо), покращення ступеню її очистки при зменшенні об'єму очисних споруд, а також спрощення самого способу очистки води, що здешевлює його використання. Суть способу полягає в тому, що замкнена оборотна система вирощування риб має продукційний І (вирощування риби) та блок біологічної очистки води II (здійснюються процеси мінералізації, нітрифікації і денітрифікації) (див. Фіг.). У продукційному блоці І вода з рибоводної ємності 1 потрапляє в концентратор забруднень 2 з якого за допомогою насосу 3 знову подається до ємності з рибою 1, а також через сатураторний пристрій 4 до концентратора забруднень 2. За рахунок її циркуляції по двом колам здійснюється виведення забруднюючих речовин (метаболітів риб і залишків кормів) з рибоводної ємності 1 та їх концентрування та утримання в поверхневому шарі (вода-піна) концентратора забруднень 2 (за допомогою сатураторного пристрою 4). Вода в продукційному блоці І використовується багаторазово, поки її якість відповідає нормам на даному етапі вирощування риб. В процесі погіршенні її якості необхідна кількість (20-50%) поверхневого шару з піною з концентратора забруднень 2 самопливом подається до приймальної камери 5 блоку біологічної очистки II, при цьому така ж кількість очищеної води з відстійника 7 блока біологічної очистки II надходить в ємність з рибою 1 продукційного блоку І. В подальшому продукційний І та блок біологічної очистки II працюють окремо поки якість води в рибоводних ємностях не погіршиться, а в блоці біологічної очистки II не поновиться. Після чого (згідно програми) знову здійснюється обмін забрудненою і очищеною водою між блоками і т.д. 4 Приклад виконання способу. Замкнена оборотна система заповнюється водою. У продукційному блоці І за допомогою насосу 3 здійснюється рециркуляція води між рибоводною ємністю 1 і концентратором забруднень 2 та між концентратором забруднень 2 та сатураторним пристроєм 4. Рибоводна ємність 1 зариблюється личинкою риб (щільність посадки коропа 200екз./л) де проводиться подальше їх вирощування. При погіршенні якості води в рибоводній ємності 1 відповідний об'єм поверхневого шару (вода-піна) із сконцентрованими в ньому забруднюючими речовинами з концентратора забруднень 2 самопливом поступає до приймальної камери 5 блока біологічної очистки II, а така ж кількість чистої води, з відстійника 7 цього ж блоку, подається до рибоводної ємності 1, створюючи необхідні умови для росту і розвитку риб. Після здійснення обміну забрудненою і очищеною водою між продукційним І та блоком біологічної очистки води II у рибоводній ємності 1 продовжується процес вирощування риб. В той же час у блоці біологічної очистки води II, за рахунок рециркуляції забрудненої води між приймальною камерою 5 і біофільтром 6 здійснюється відновлення її якості, а також очищення від завислих речовин у відстійнику 7. Об'єм забрудненої і очищеної води яка циркулює між продукційним І та блоком біологічної очистки води II та кількість циклів обміну залежить від якості водного середовища на різних етапах вирощування риб (згідно норм) і здійснюється багаторазово. Показники якості води при вирощуванні личинок коропа в замкненій системі наведено у таблиці 1. Таблиця 1 Показники якості води при вирощуванні личинок коропа Температура, °С Величина рН Концентрація розчиненого кисню, мг/дм3 Завислі речовини, мг/дм3 Хлориди, мг/дм3 Сульфати, мг/дм3 Кальцій, мг/дм3 NH4+, мгΝ/дм3 NО2-, мгΝ/дм3 NO3-, мгΝ/дм3 БПК5, мгО2/дм3 Р-РО4> мг/дм3 Використання способу, що заявляється, приводить до більш раціонального, використання води при вирощуванні риб на різних етапах онтогенезу в замкнених системах, покращення ступеню її 26-27 6,5-8,5 6,5-9,0 5,0-10,0 150-210 35-60 90-100 0,01-1,13 0,001-0,10 8,5-15,5 2,0-6,0 0,35-0,82 очистки, підтримки необхідної якості (згідно норм) на різних етапах вирощування, при зменшенні витрат та зниженні об'єму очисних споруд. 5 Комп’ютерна верстка Л. Купенко 92415 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for treating water while growing fish in a closed system

Автори англійською

Romanenko Viktor Dmytrovych, Krot Yurii Hryhorovych, Malyna Serhii Mykolaiovych

Назва патенту російською

Способ очистки воды при выращивании рыбы в замкнутой системе

Автори російською

Романенко Виктор Дмитриевич, Крот Юрий Григорьевич, Малина Сергей Николаевич

МПК / Мітки

МПК: A01K 63/00, A01K 61/00, A01K 63/04

Мітки: системі, замкнений, вирощуванні, очистки, риби, води, спосіб
