Центрифугуючий пристрій для очистки від завислих речовин у вигляді ротора

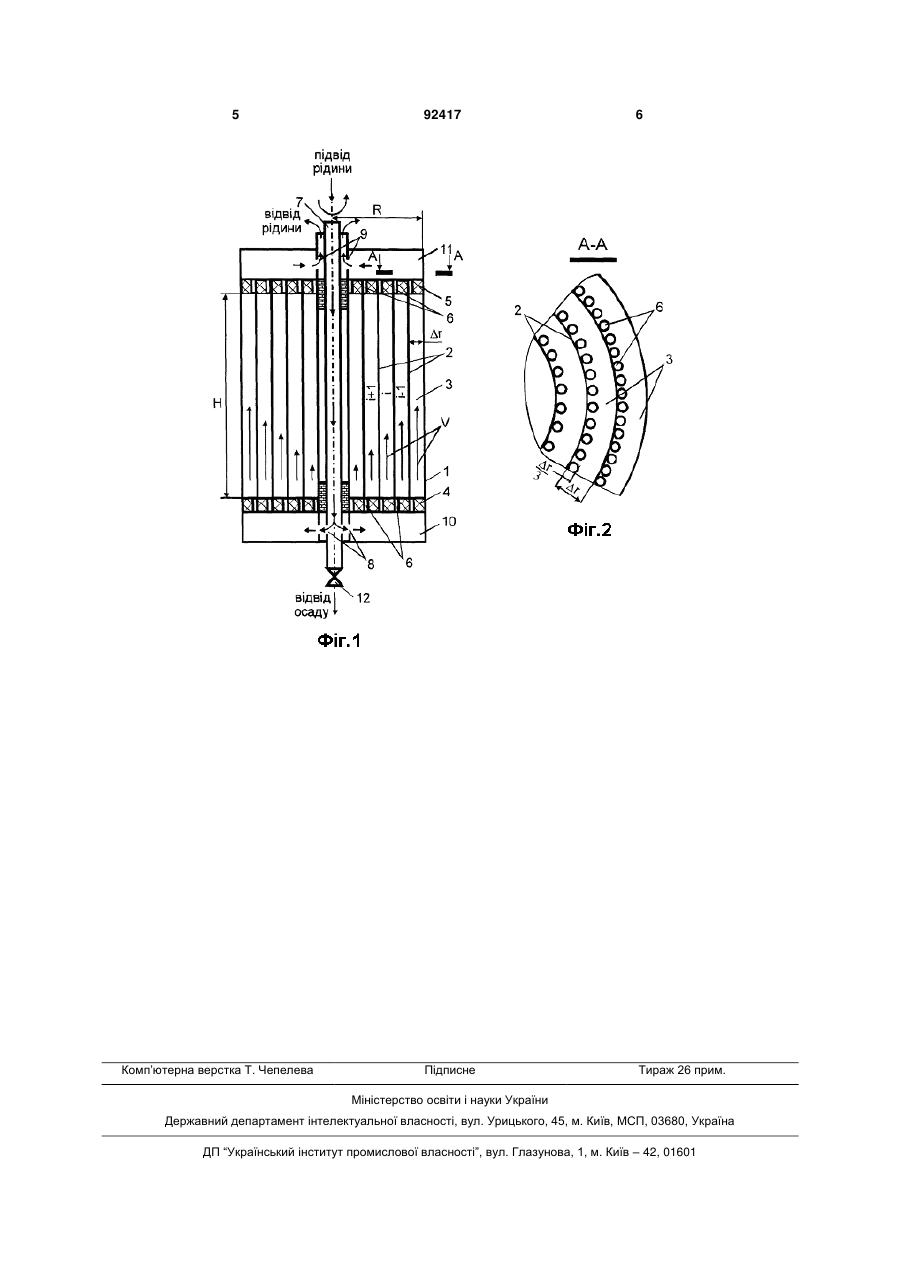

Центрифугуючий пристрій для очистки від завислих речовин у вигляді ротора, що складений з робочої зони, яка утворена циліндричними вставками (2), з можливістю розділення робочої зони на секції (3), а також вузлів підводу та відводу рідини з робочої зони, який відрізняється тим, що додатково містить диски (4, 5), які закріплені на 3 g v i ln 92417 ri ri 1 , 2 H де ui - розрахункова гідравлічна крупність [4] для і-ої секції (нумерація починається з зовнішньої сторони); vi - середня швидкість руху рідини в і-ій секції; ri, rі+1 - відповідно зовнішній та внутрішній радіуси і-ої секції; - кутова швидкість; Н - висота робочої зони; g - прискорення вільного падіння. Таким чином, рівномірне очищення буде забезпечуватися, якщо розподіл швидкостей між циліндричними вставками буде відповідати умові 1 i 1 r' (1) v i ln const 1 r' i r де r ' ; r - відстань між вставками (шириR на секції); R - зовнішній радіус центрифугуючого пристрою. Рівномірне очищення в кожній секції та зменшення виносу часток, що осіли, забезпечується в конструкції центрифугуючого пристрою, схема якого представлена на малюнку. Запропонований центрифугуючий пристрій (Фіг.1, 2) являє собою циліндричний ротор 1, який включає циліндричні вставки 2, що розділяють простір робочої зони пристрою на секції 3. Циліндричні вставки утримуються за допомогою дисків 4 та 5, які розташовані на торцях вставок. В них улаштовано отвори 6 для підводу та відводу рідини з робочої зони. Отвори розташовано в частині, що примикає до внутрішньої стінки секції. Ширина частини з отворами дорівнює третині ширини секr ції . Ротор також складається з порожнистої вісі 3 7, яка поділена на дві частини та служить для впуску та випуску води з пристрою. В вісі влаштовано отвори 8 та 9 для відповідно подачі та прийому рідини з розподільчих камер 10 та 11. В нижній частині полої вісі влаштовано вентиль 12, що призначений для випуску осаду. Центрифугуючий пристрій працює наступним чином. Рідина, що очищається, подається крізь внутрішню частину полої вісі 7 та отвори 8 до розподільчої камери 10. Далі, крізь отвори 6, що влаштовані в диску 4, рідина потрапляє до робочої зони - секцій 3, що утворюються циліндричними вставками 2. Під дією відцентрових сил завислі речовини, що мають щільність більшу, ніж щільність рідини, затримуються на поверхні осадження - зовнішніх стінках секцій. Очищена рідина крізь отвори 6 в диску 5 потрапляє до камери 11, та крізь отвори 9 та зовнішню частину полої вісі 7 ui const, u i 4 відводиться з пристрою. Для видалення осаду центрифугуючий пристрій виключається, обертання зупиняється. Осад, що при обертанні утримувався на стінках під дією відцентрової сили, потрапляє до рідини, та разом з нею відводиться з пристрою при відкритому вентилі 12. В процесі роботи пристрою, крім видалення під дією відцентрової сили завислих речовин, під дією стокcової сили, яка обумовлена рухом рідини відносно частки зависі, що осіла, відбувається змив цих часток в потік, що різко погіршує якість очистки та потребує для зменшення швидкості руху рідини біля поверхні осадження знижувати продуктивність пристрою, або для збільшення величини відцентрової сили - підвищувати частоту обертання, що призводить до різкого збільшення енергетичних витрат. Щоб уникнути змиву часток, що осіли, при даній продуктивності та частоті обертання пропонується впуск та випуск рідини з робочої зони здійснювати крізь отвори 6, що розташовані в частинах дисків 4 та 5, які примикають до внутрішньої стінки секції. Ширина частини з отворами повинна дорівr нювати третині ширини секції . При цьому за3 безпечується мінімальне значення швидкості руху рідини біля поверхні осадження - зовнішньої стінки та, відповідно, зменшується величина стокcової сили, і змив часток, що осіли, не відбувається. Щоб в кожній секції відбувалося рівномірне очищення згідно умові (1), кількість отворів nі для іої секції з урахуванням площі секції повинна відповідати умові: 1 i 1 r' ln 1 r' i ni const . 1 i 1 r' 1 1 r' i 2 Джерела інформації: 1. А.с. 502538 СССР, МКИ В04В7/08. Центробежный очиститель жидкостей. - 1986012/28-13; Заявл. 09.01.74; Опубл. 25.08.76, Бюл. №31. - 3с. 2. А.с. 860868 СССР, МКИ В04В1/06, 7/08. Центробежный очиститель жидкости. 2489797/23-13; Заявл. 20.06.77; Опубл. 07.09.81, Бюл. №33. - 3с. 3. А.с. 1635379 Российская Федерация, МКИ В04В1/06, 7/08. Ротор центробежного очистителя. - 4477338/13; Заявл. 18.08.88; Опубл. 27.12.96, Бюл. №36. - 4с. 4. Соколов В.И. Центрифугирование. - М.: Химия, 1976. - 408с. 5 Комп’ютерна верстка Т. Чепелева 92417 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
