Конвектор настінний

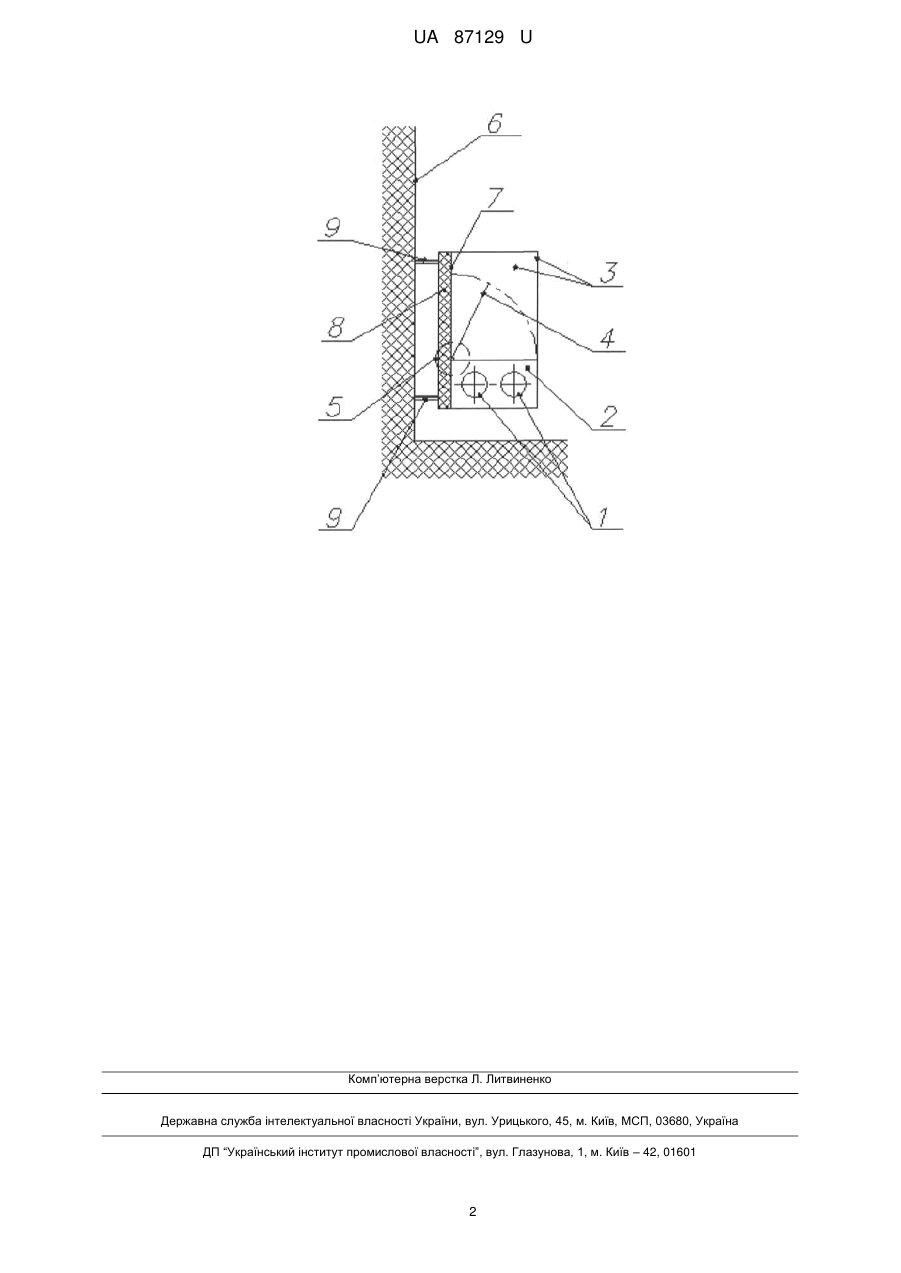

Реферат: UA 87129 U UA 87129 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до теплоенергетики і може бути використана в системах водяного опалення. Найбільш близьким за технологічною суттю до корисної моделі є конвектор типу Ке в металевому кожусі з стальним оцинкованим нагрівальним елементом (Справочник по теплоснабжению и вентиляции. Отопление и теплоснабжение; Под ред. Р.В. Щекина, С.М. Кореневского и Ф.И. Скороходько. - 3-е изд., 1968, - 136 с.). Недоліком найближчого аналога є те, що кожух охоплює нагрівач не по всьому периметру. Стінка кожуха між стіною і нагрівачем відсутня, тому при роботі конвектора стіна, біля якої він встановлений буде прогріватися до температури, вищої за температуру повітря у приміщенні, особливо коли регулюючий клапан закритий. Це призводить до безповоротних втрат теплової енергії в навколишнє середовище. В основу корисної моделі покладена задача вдосконалення відомих настінних конвекторів, яка б забезпечувала зниження теплових втрат через стіну і запобігала випадання конденсату на стіні, біля якої встановлений конвектор (температура стіни не буде знижуватись нижче точки роси). Поставлену задачу вирішують тим, що конвектор настінний, що містить трубчатий нагрівач з оребренням, кожух та клапан регулювальний, згідно корисної моделі, кожух охоплює нагрівач по всьому горизонтальному периметру, а розміщена між стіною та нагрівачем замикаюча периметр кожуха стінка, покрита теплоізоляцією та утворює із стіною щілину. Причинно-наслідковий зв'язок між корисною моделлю, що з'являється і технічним результатом, що досягається, полягає у наступному. Встановлення кожуха, який охоплює нагрівач по всьому горизонтальному периметру і покриття теплоізолюючим матеріалом стінки кожуха, котра розташована між стіною і нагрівачем допомагає усунути втрати теплоти через стіну, біля якої встановлюється конвектор. Можливість усунення втрат теплоти через стіну дає можливість значно знизити витрату коштів на опалення. Суть корисної моделі пояснено кресленням, на якому зображений водяний конвектор з регулюючим клапаном в кожусі. Конвектор настінний містить трубчатий нагрівач 1 з оребренням 2, кожух 3 та клапан регулювальний 4 з фіксатором положення клапана 5. Розміщена між стіною 6 та нагрівачем стінка 7 покрита теплоізоляцією 8 та утворює із стіною щілину. Конвектор встановлюється на кронштейнах 9. Конвектор працює таким чином. Завдяки кожуху, який охоплює нагрівач по всьому периметру та міняючи положення регулюючого клапана 4 відбувається збільшення або зменшення теплового потоку, котрий виходить з конвектора, таким чином відбувається регулювання температури повітря в приміщенні. Корисна модель дає можливість створювати конвектори водяного опалення, які дають можливість уникнути втрат теплоти через стіну, на якій вони встановлені. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Конвектор настінний, що містить трубчатий нагрівач з оребренням, кожух та клапан регулювальний, який відрізняється тим, що кожух охоплює нагрівач по всьому горизонтальному периметру, а розміщена між стіною та нагрівачем замикаюча периметр кожуха стінка покрита теплоізоляцією та утворює із стіною щілину. 1 UA 87129 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
