Пристрій для комутації електричних ланцюгів
Номер патенту: 92438
Опубліковано: 25.10.2010
Автори: Дзюбан Віталій Серафимович, Басов Микола Мусійович, Філатов Юрій Васильович, Кужель Сергій Вікторович
Формула / Реферат
Пристрій для комутації електричних ланцюгів, що містить якнайменше одну пару вакуумних дугогасних камер і електромагнітний привід, рухомий якір якого нерухомо сполучений з важелем, механічно сполученим з рухомими контактами кожної пари вакуумних дугогасних камер таким чином, що при розімкнених контактах першої дугогасної камери кожної пари контакти другої дугогасної камери цієї пари замкнені, а при замкнутих контактах першої дугогасної камери кожної пари контакти другої вакуумної дугогасної камери цієї пари розімкнені, кожний нерухомий контакт вакуумної дугогасної камери електрично з'єднаний зі струмоведучими шинами, закріпленими на підставі, який відрізняється тим, що на підставі між камерами кожної пари встановлена ізоляційна панель, а рухомі контакти вакуумних дугогасних камер механічно сполучені з важелем приводу з можливістю їх переміщення відносно важеля у бік замикання з нерухомими контактами при ввімкненому їх стані, а електрично всі рухомі контакти, замкнені одночасно з нерухомими контактами, сполучені між собою і з однією струмоведучою шиною з клемою, яка призначена для з'єднання з однією фазою джерела живлення і закріплена на ізоляційній панелі, а усі розімкнені одночасно рухомі контакти сполучені між собою і з другою струмоведучою шиною з клемою, яка призначена для з'єднання з другою фазою джерела живлення і розташована з протилежної сторони ізоляційної панелі, причому вказана ізоляційна панель закріплена на підставі, на якій закріплений електромагніт приводу.
Текст

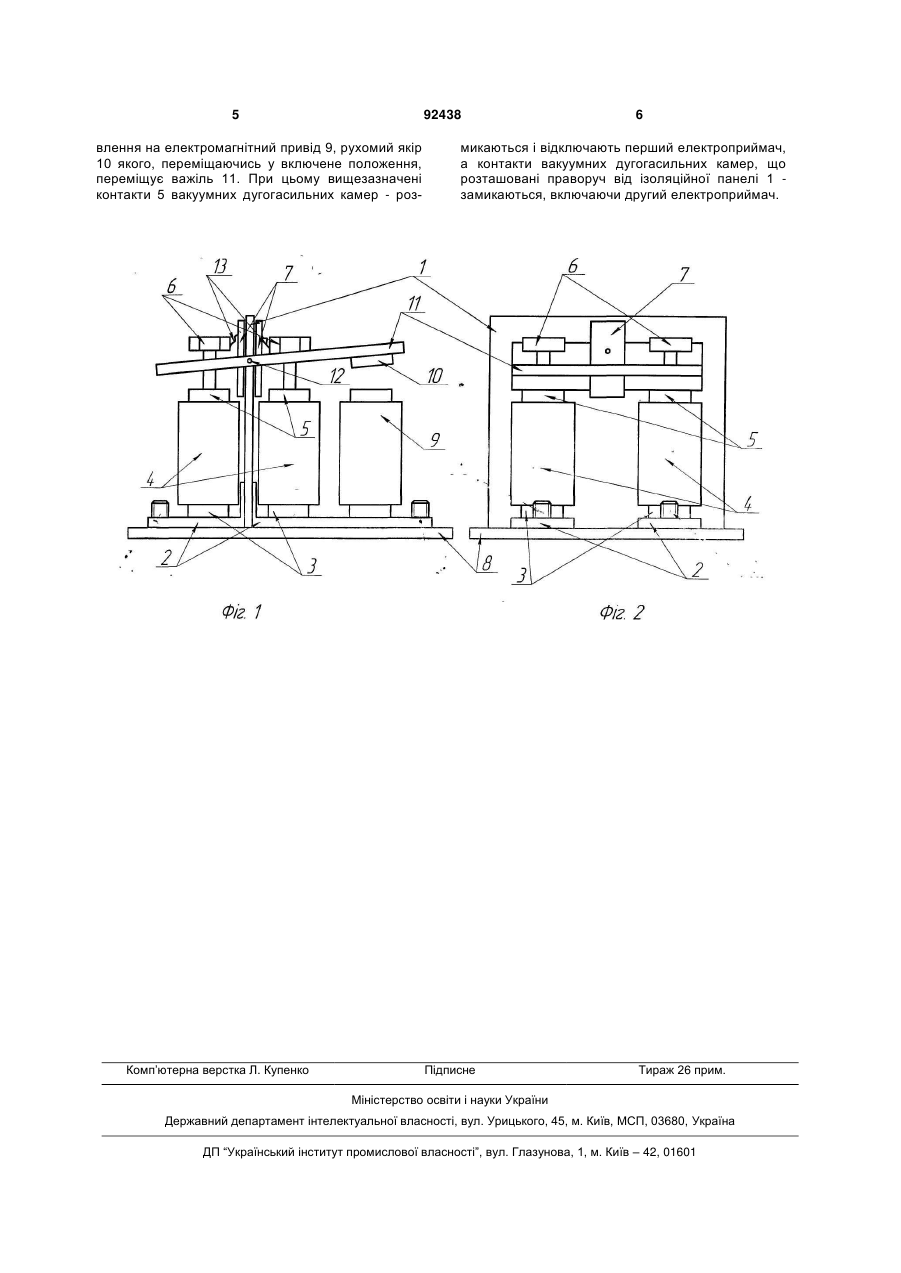

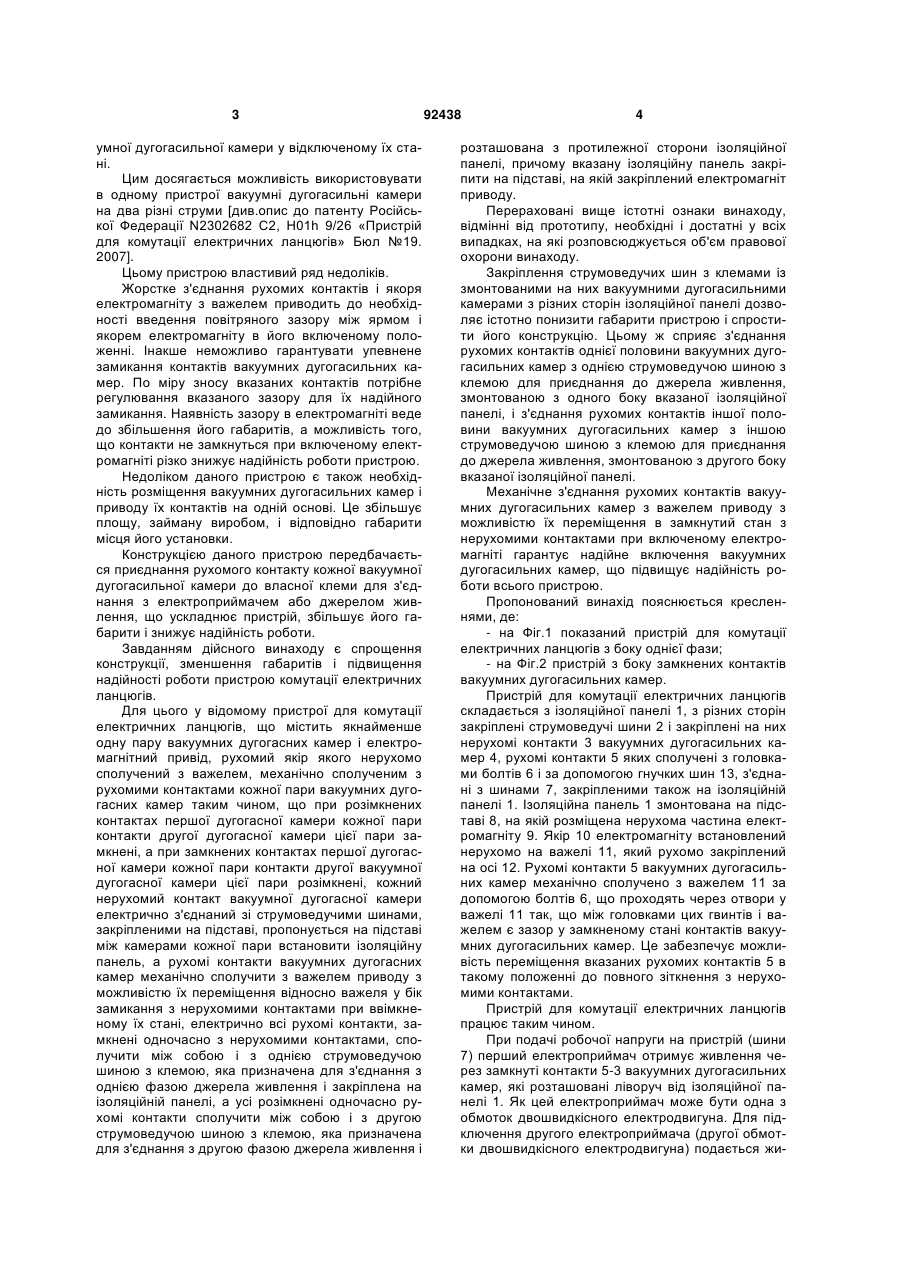

Пристрій для комутації електричних ланцюгів, що містить якнайменше одну пару вакуумних дугогасних камер і електромагнітний привід, рухомий якір якого нерухомо сполучений з важелем, механічно сполученим з рухомими контактами кожної пари вакуумних дугогасних камер таким чином, що при розімкнених контактах першої дугогасної камери кожної пари контакти другої дугогасної каме C2 2 (19) 1 3 умної дугогасильної камери у відключеному їх стані. Цим досягається можливість використовувати в одному пристрої вакуумні дугогасильні камери на два різні струми [див.опис до патенту Російської Федерації N2302682 С2, H01h 9/26 «Пристрій для комутації електричних ланцюгів» Бюл №19. 2007]. Цьому пристрою властивий ряд недоліків. Жорстке з'єднання рухомих контактів і якоря електромагніту з важелем приводить до необхідності введення повітряного зазору між ярмом і якорем електромагніту в його включеному положенні. Інакше неможливо гарантувати упевнене замикання контактів вакуумних дугогасильних камер. По міру зносу вказаних контактів потрібне регулювання вказаного зазору для їх надійного замикання. Наявність зазору в електромагніті веде до збільшення його габаритів, а можливість того, що контакти не замкнуться при включеному електромагніті різко знижує надійність роботи пристрою. Недоліком даного пристрою є також необхідність розміщення вакуумних дугогасильних камер і приводу їх контактів на одній основі. Це збільшує площу, займану виробом, і відповідно габарити місця його установки. Конструкцією даного пристрою передбачається приєднання рухомого контакту кожної вакуумної дугогасильної камери до власної клеми для з'єднання з електроприймачем або джерелом живлення, що ускладнює пристрій, збільшує його габарити і знижує надійність роботи. Завданням дійсного винаходу є спрощення конструкції, зменшення габаритів і підвищення надійності роботи пристрою комутації електричних ланцюгів. Для цього у відомому пристрої для комутації електричних ланцюгів, що містить якнайменше одну пару вакуумних дугогасних камер і електромагнітний привід, рухомий якір якого нерухомо сполучений з важелем, механічно сполученим з рухомими контактами кожної пари вакуумних дугогасних камер таким чином, що при розімкнених контактах першої дугогасної камери кожної пари контакти другої дугогасної камери цієї пари замкнені, а при замкнених контактах першої дугогасної камери кожної пари контакти другої вакуумної дугогасної камери цієї пари розімкнені, кожний нерухомий контакт вакуумної дугогасної камери електрично з'єднаний зі струмоведучими шинами, закріпленими на підставі, пропонується на підставі між камерами кожної пари встановити ізоляційну панель, а рухомі контакти вакуумних дугогасних камер механічно сполучити з важелем приводу з можливістю їх переміщення відносно важеля у бік замикання з нерухомими контактами при ввімкненому їх стані, електрично всі рухомі контакти, замкнені одночасно з нерухомими контактами, сполучити між собою і з однією струмоведучою шиною з клемою, яка призначена для з'єднання з однією фазою джерела живлення і закріплена на ізоляційній панелі, а усі розімкнені одночасно рухомі контакти сполучити між собою і з другою струмоведучою шиною з клемою, яка призначена для з'єднання з другою фазою джерела живлення і 92438 4 розташована з протилежної сторони ізоляційної панелі, причому вказану ізоляційну панель закріпити на підставі, на якій закріплений електромагніт приводу. Перераховані вище істотні ознаки винаходу, відмінні від прототипу, необхідні і достатні у всіх випадках, на які розповсюджується об'єм правової охорони винаходу. Закріплення струмоведучих шин з клемами із змонтованими на них вакуумними дугогасильними камерами з різних сторін ізоляційної панелі дозволяє істотно понизити габарити пристрою і спростити його конструкцію. Цьому ж сприяє з'єднання рухомих контактів однієї половини вакуумних дугогасильних камер з однією струмоведучою шиною з клемою для приєднання до джерела живлення, змонтованою з одного боку вказаної ізоляційної панелі, і з'єднання рухомих контактів іншої половини вакуумних дугогасильних камер з іншою струмоведучою шиною з клемою для приєднання до джерела живлення, змонтованою з другого боку вказаної ізоляційної панелі. Механічне з'єднання рухомих контактів вакуумних дугогасильних камер з важелем приводу з можливістю їх переміщення в замкнутий стан з нерухомими контактами при включеному електромагніті гарантує надійне включення вакуумних дугогасильних камер, що підвищує надійність роботи всього пристрою. Пропонований винахід пояснюється кресленнями, де: - на Фіг.1 показаний пристрій для комутації електричних ланцюгів з боку однієї фази; - на Фіг.2 пристрій з боку замкнених контактів вакуумних дугогасильних камер. Пристрій для комутації електричних ланцюгів складається з ізоляційної панелі 1, з різних сторін закріплені струмоведучі шини 2 і закріплені на них нерухомі контакти 3 вакуумних дугогасильних камер 4, рухомі контакти 5 яких сполучені з головками болтів 6 і за допомогою гнучких шин 13, з'єднані з шинами 7, закріпленими також на ізоляційній панелі 1. Ізоляційна панель 1 змонтована на підставі 8, на якій розміщена нерухома частина електромагніту 9. Якір 10 електромагніту встановлений нерухомо на важелі 11, який рухомо закріплений на осі 12. Рухомі контакти 5 вакуумних дугогасильних камер механічно сполучено з важелем 11 за допомогою болтів 6, що проходять через отвори у важелі 11 так, що між головками цих гвинтів і важелем є зазор у замкненому стані контактів вакуумних дугогасильних камер. Це забезпечує можливість переміщення вказаних рухомих контактів 5 в такому положенні до повного зіткнення з нерухомими контактами. Пристрій для комутації електричних ланцюгів працює таким чином. При подачі робочої напруги на пристрій (шини 7) перший електроприймач отримує живлення через замкнуті контакти 5-3 вакуумних дугогасильних камер, які розташовані ліворуч від ізоляційної панелі 1. Як цей електроприймач може бути одна з обмоток двошвидкісного електродвигуна. Для підключення другого електроприймача (другої обмотки двошвидкісного електродвигуна) подається жи 5 92438 влення на електромагнітний привід 9, рухомий якір 10 якого, переміщаючись у включене положення, переміщує важіль 11. При цьому вищезазначені контакти 5 вакуумних дугогасильних камер - роз Комп’ютерна верстка Л. Купенко 6 микаються і відключають перший електроприймач, а контакти вакуумних дугогасильних камер, що розташовані праворуч від ізоляційної панелі 1 замикаються, включаючи другий електроприймач. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for commutation of electric circuits
Автори англійськоюFilatov Yurii Vasyliovych, Kuzhel Serhii Viktorovych, Basov Mykola Musiiovych, Dziuban Vitalii Serafymovych
Назва патенту російськоюУстройство коммутации электрических цепей
Автори російськоюФилатов Юрий Васильевич, Кужель Сергей Викторович, Басов Николай Моисеевич, Дзюбан Виталий Серафимович
МПК / Мітки
Мітки: електричних, ланцюгів, пристрій, комутації
