Поліуретанова оптично-прозора композиція

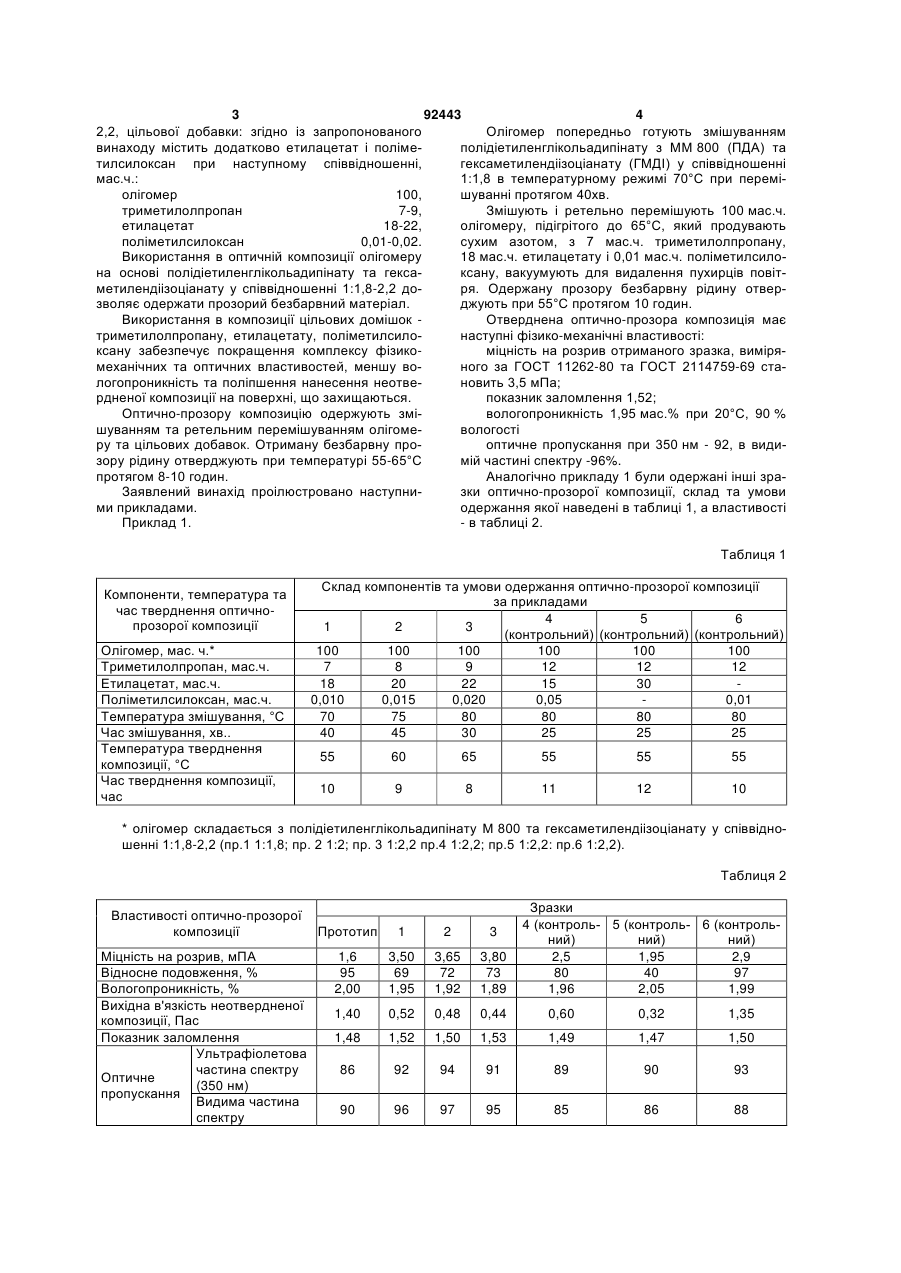

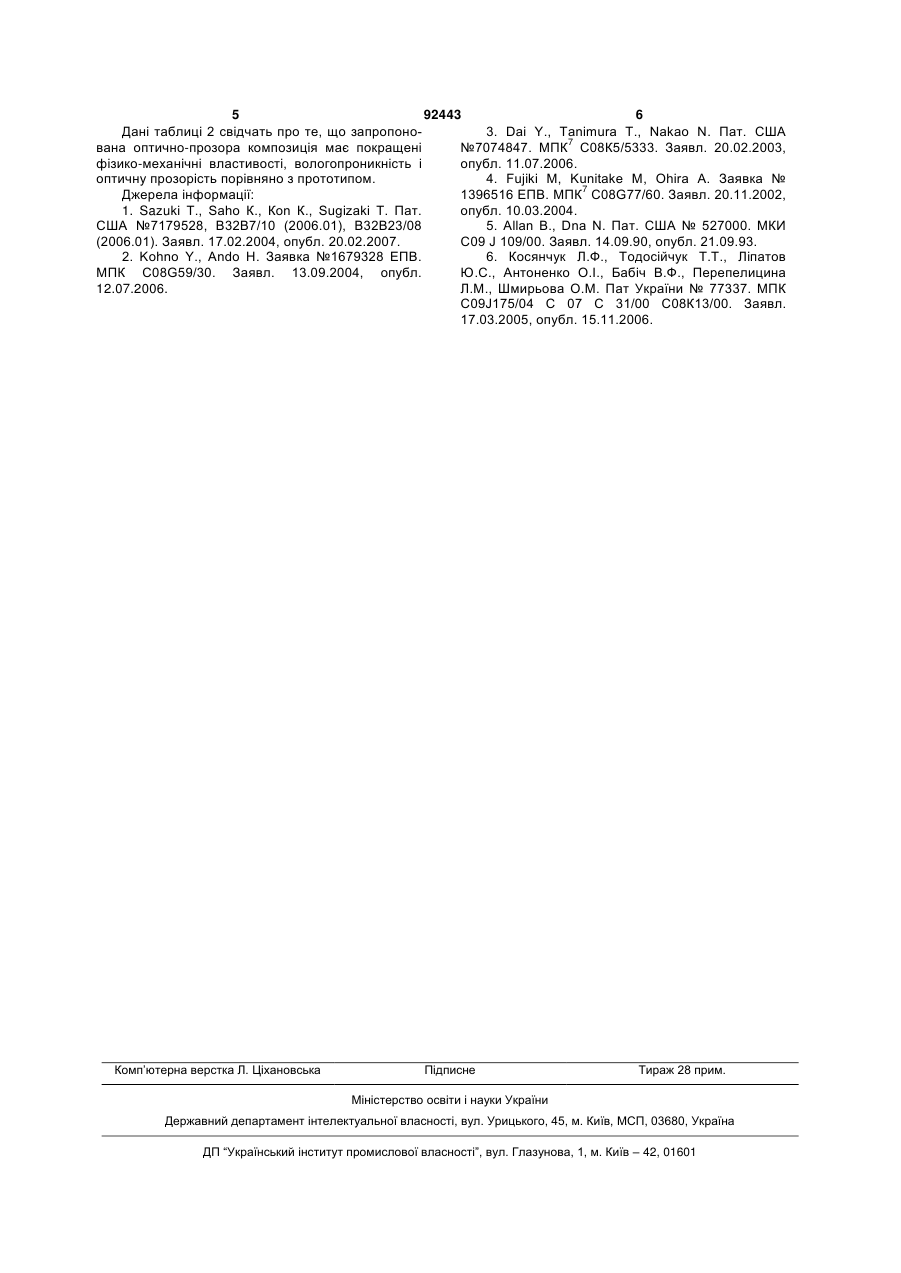

Поліуретанова оптично-прозора композиція, що включає олігомер на основі полідіетиленглікольадипінату з MM 800 і гексаметилендіізоціанату у співвідношенні 1:1,8-2,2 і твердник, яка відрізняється тим, що композиція як твердник містить триметилолпропан та додатково містить етилацетат і поліметилсилоксан при такому співвідношенні компонентів, мас. ч.: олігомер на основі полідіетиленглікольадипінату з MM 800 і гексаметилендіізоціанату у співвідношенні 1:1,8-2,2 100 триметилолпропан 7-9 етилацетат 18-22 поліметилсилоксан 0,01-0,02. UA (21) a201003678 (22) 30.03.2010 (24) 25.10.2010 (46) 25.10.2010, Бюл.№ 20, 2010 р. (72) КОСЯНЧУК ЛЮДМИЛА ФРАНЦІВНА, ТОДОСІЙЧУК ТАМАРА ТИМОФІЇВНА, ЯЩЕНКО ЛАРИСА МИКОЛАЇВНА, АНТОНЕНКО ОКСАНА ІВАНІВНА, ШУМСЬКИЙ ВАДИМ ПИЛИПОВИЧ, ГЕТМАНЧУК ІРИНА ПЕТРІВНА, ШМИРЄВА ОЛЕКСАНДРА МИКОЛАЇВНА, КАВРАСЬКА НАТАЛІЯ МИХАЙЛІВНА, АКТАН ОЛЕНА ЮРІЇВНА (73) ІНСТИТУТ ХІМІЇ ВИСОКОМОЛЕКУЛЯРНИХ СПОЛУК НАЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ (56) UA 82636, C2, 25.04.2008 SU 525733, A, 25.08.1976 RU 2001120076, A, 10.06.2003 GB 1106890, A, 20.03.01968 C2 2 (19) 1 3 92443 4 2,2, цільової добавки: згідно із запропонованого Олігомер попередньо готують змішуванням винаходу містить додатково етилацетат і полімеполідіетиленглікольадипінату з MM 800 (ПДА) та тилсилоксан при наступному співвідношенні, гексаметилендіізоціанату (ГМДІ) у співвідношенні мас.ч.: 1:1,8 в температурному режимі 70°С при переміолігомер 100, шуванні протягом 40хв. триметилолпропан 7-9, Змішують і ретельно перемішують 100 мас.ч. етилацетат 18-22, олігомеру, підігрітого до 65°С, який продувають поліметилсилоксан 0,01-0,02. сухим азотом, з 7 мас.ч. триметилолпропану, Використання в оптичній композиції олігомеру 18 мас.ч. етилацетату і 0,01 мас.ч. поліметилсилона основі полідіетиленглікольадипінату та гексаксану, вакуумують для видалення пухирців повітметилендіізоціанату у співвідношенні 1:1,8-2,2 доря. Одержану прозору безбарвну рідину отверзволяє одержати прозорий безбарвний матеріал. джують при 55°С протягом 10 годин. Використання в композиції цільових домішок Отверднена оптично-прозора композиція має триметилолпропану, етилацетату, поліметилсилонаступні фізико-механічні властивості: ксану забезпечує покращення комплексу фізикоміцність на розрив отриманого зразка, вимірямеханічних та оптичних властивостей, меншу воного за ГОСТ 11262-80 та ГОСТ 2114759-69 сталогопроникність та поліпшення нанесення неотвеновить 3,5 мПа; рдненої композиції на поверхні, що захищаються. показник заломлення 1,52; Оптично-прозору композицію одержують змівологопроникність 1,95 мас.% при 20°С, 90 % шуванням та ретельним перемішуванням олігомевологості ру та цільових добавок. Отриману безбарвну прооптичне пропускання при 350 нм - 92, в видизору рідину отверджують при температурі 55-65°С мій частині спектру -96%. протягом 8-10 годин. Аналогічно прикладу 1 були одержані інші зраЗаявлений винахід проілюстровано наступнизки оптично-прозорої композиції, склад та умови ми прикладами. одержання якої наведені в таблиці 1, а властивості Приклад 1. - в таблиці 2. Таблиця 1 Компоненти, температура та час тверднення оптичнопрозорої композиції Олігомер, мас. ч.* Триметилолпропан, мас.ч. Етилацетат, мас.ч. Поліметилсилоксан, мас.ч. Температура змішування, °С Час змішування, хв.. Температура тверднення композиції, °С Час тверднення композиції, час Склад компонентів та умови одержання оптично-прозорої композиції за прикладами 4 5 6 1 2 3 (контрольний) (контрольний) (контрольний) 100 100 100 100 100 100 7 8 9 12 12 12 18 20 22 15 30 0,010 0,015 0,020 0,05 0,01 70 75 80 80 80 80 40 45 30 25 25 25 55 60 65 55 55 55 10 9 8 11 12 10 * олігомер складається з полідіетиленглікольадипінату М 800 та гексаметилендіізоціанату у співвідношенні 1:1,8-2,2 (пр.1 1:1,8; пр. 2 1:2; пр. 3 1:2,2 пр.4 1:2,2; пр.5 1:2,2: пр.6 1:2,2). Таблиця 2 Властивості оптично-прозорої композиції Міцність на розрив, мПА Відносне подовження, % Вологопроникність, % Вихідна в'язкість неотвердненої композиції, Пас Показник заломлення Ультрафіолетова частина спектру Оптичне (350 нм) пропускання Видима частина спектру Зразки 4 (контроль- 5 (контроль- 6 (контрольний) ний) ний) 2,5 1,95 2,9 80 40 97 1,96 2,05 1,99 Прототип 1 2 3 1,6 95 2,00 3,50 69 1,95 3,65 72 1,92 3,80 73 1,89 1,40 0,52 0,48 0,44 0,60 0,32 1,35 1,48 1,52 1,50 1,53 1,49 1,47 1,50 86 92 94 91 89 90 93 90 96 97 95 85 86 88 5 92443 6 Дані таблиці 2 свідчать про те, що запропоно3. Dai Y., Tanimura Т., Nakao N. Пат. США вана оптично-прозора композиція має покращені №7074847. МПК7 С08К5/5333. Заявл. 20.02.2003, фізико-механічні властивості, вологопроникність і опубл. 11.07.2006. оптичну прозорість порівняно з прототипом. 4. Fujiki M, Kunitake M, Ohira А. Заявка № Джерела інформації: 1396516 ЕПВ. МПК7 С08G77/60. Заявл. 20.11.2002, 1. Sazuki Т., Saho К., Коn К., Sugizaki Т. Пат. опубл. 10.03.2004. США №7179528, В32В7/10 (2006.01), В32В23/08 5. Allan В., Dna N. Пат. США №527000. МКИ (2006.01). Заявл. 17.02.2004, опубл. 20.02.2007. С09 J 109/00. Заявл. 14.09.90, опубл. 21.09.93. 2. Kohno Y., Ando Н. Заявка №1679328 ЕПВ. 6. Косянчук Л.Ф., Тодосійчук Т.Т., Ліпатов МПК С08G59/30. Заявл. 13.09.2004, опубл. Ю.С., Антоненко О.І., Бабіч В.Ф., Перепелицина 12.07.2006. Л.М., Шмирьова О.М. Пат України № 77337. МПК С09J175/04 С 07 С 31/00 С08К13/00. Заявл. 17.03.2005, опубл. 15.11.2006. Комп’ютерна верстка Л. Ціхановська Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
