Спосіб азотування в тліючому розряді з використанням перехідних процесів

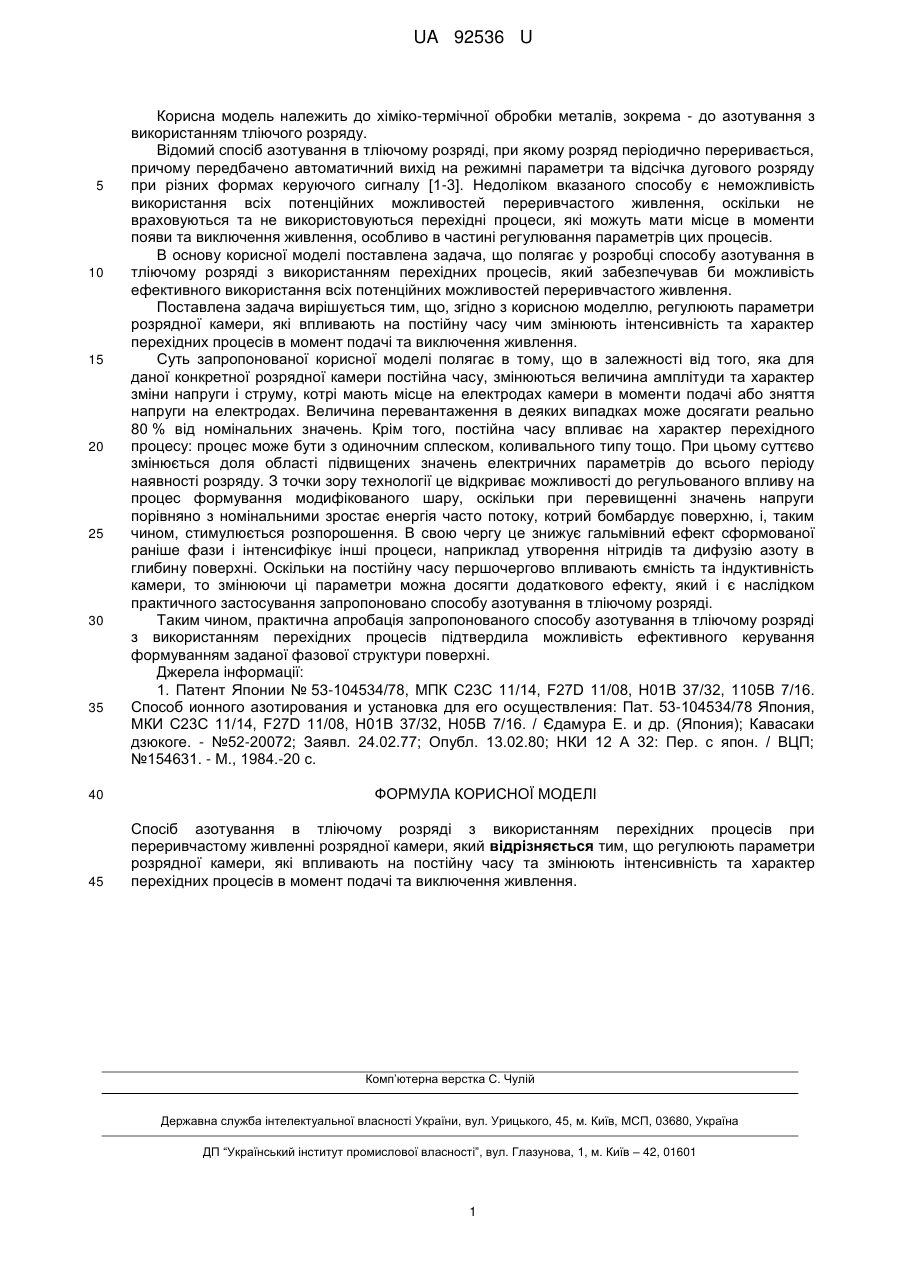

Реферат: Спосіб азотування в тліючому розряді з використанням перехідних процесів при переривчастому живленні розрядної камери, у якому регулюють параметри розрядної камери, які впливають на постійну часу та змінюють інтенсивність та характер перехідних процесів в момент подачі та виключення живлення. UA 92536 U (54) СПОСІБ АЗОТУВАННЯ В ТЛІЮЧОМУ РОЗРЯДІ З ВИКОРИСТАННЯМ ПЕРЕХІДНИХ ПРОЦЕСІВ UA 92536 U UA 92536 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до хіміко-термічної обробки металів, зокрема - до азотування з використанням тліючого розряду. Відомий спосіб азотування в тліючому розряді, при якому розряд періодично переривається, причому передбачено автоматичний вихід на режимні параметри та відсічка дугового розряду при різних формах керуючого сигналу [1-3]. Недоліком вказаного способу є неможливість використання всіх потенційних можливостей переривчастого живлення, оскільки не враховуються та не використовуються перехідні процеси, які можуть мати місце в моменти появи та виключення живлення, особливо в частині регулювання параметрів цих процесів. В основу корисної моделі поставлена задача, що полягає у розробці способу азотування в тліючому розряді з використанням перехідних процесів, який забезпечував би можливість ефективного використання всіх потенційних можливостей переривчастого живлення. Поставлена задача вирішується тим, що, згідно з корисною моделлю, регулюють параметри розрядної камери, які впливають на постійну часу чим змінюють інтенсивність та характер перехідних процесів в момент подачі та виключення живлення. Суть запропонованої корисної моделі полягає в тому, що в залежності від того, яка для даної конкретної розрядної камери постійна часу, змінюються величина амплітуди та характер зміни напруги і струму, котрі мають місце на електродах камери в моменти подачі або зняття напруги на електродах. Величина перевантаження в деяких випадках може досягати реально 80 % від номінальних значень. Крім того, постійна часу впливає на характер перехідного процесу: процес може бути з одиночним сплеском, коливального типу тощо. При цьому суттєво змінюється доля області підвищених значень електричних параметрів до всього періоду наявності розряду. З точки зору технології це відкриває можливості до регульованого впливу на процес формування модифікованого шару, оскільки при перевищенні значень напруги порівняно з номінальними зростає енергія часто потоку, котрий бомбардує поверхню, і, таким чином, стимулюється розпорошення. В свою чергу це знижує гальмівний ефект сформованої раніше фази і інтенсифікує інші процеси, наприклад утворення нітридів та дифузію азоту в глибину поверхні. Оскільки на постійну часу першочергово впливають ємність та індуктивність камери, то змінюючи ці параметри можна досягти додаткового ефекту, який і є наслідком практичного застосування запропоновано способу азотування в тліючому розряді. Таким чином, практична апробація запропонованого способу азотування в тліючому розряді з використанням перехідних процесів підтвердила можливість ефективного керування формуванням заданої фазової структури поверхні. Джерела інформації: 1. Патент Японии № 53-104534/78, МПК С23С 11/14, F27D 11/08, Н01В 37/32, 1105В 7/16. Способ ионного азотирования и установка для его осуществления: Пат. 53-104534/78 Япония, МКИ С23С 11/14, F27D 11/08, Н01В 37/32, Н05В 7/16. / Єдамура Е. и др. (Япония); Кавасаки дзюкоге. - №52-20072; Заявл. 24.02.77; Опубл. 13.02.80; НКИ 12 А 32: Пер. с япон. / ВЦП; №154631. - Μ., 1984.-20 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб азотування в тліючому розряді з використанням перехідних процесів при переривчастому живленні розрядної камери, який відрізняється тим, що регулюють параметри розрядної камери, які впливають на постійну часу та змінюють інтенсивність та характер перехідних процесів в момент подачі та виключення живлення. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
