Спосіб азотування в тліючому розряді з додатковим перфорованим екраном

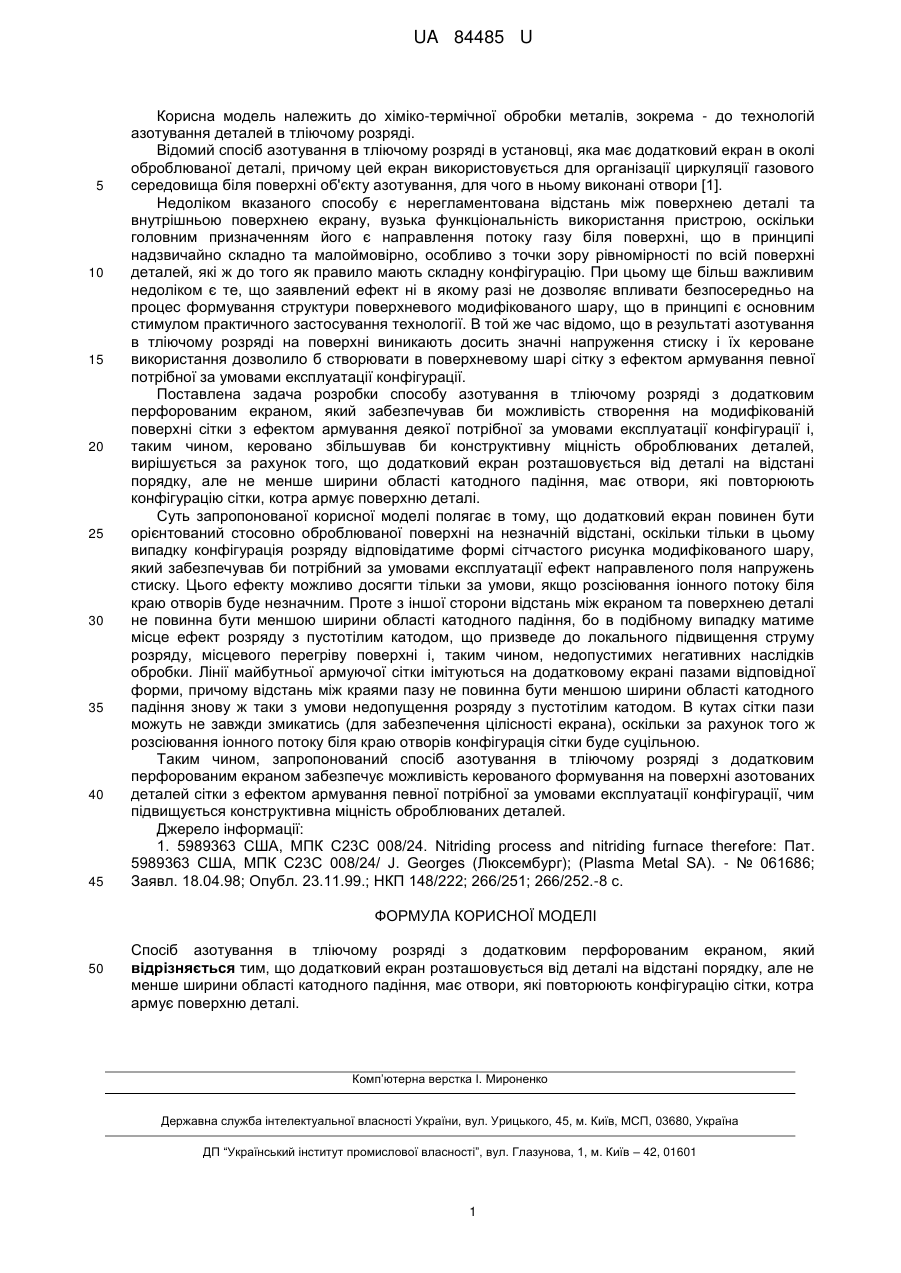

Реферат: UA 84485 U UA 84485 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до хіміко-термічної обробки металів, зокрема - до технологій азотування деталей в тліючому розряді. Відомий спосіб азотування в тліючому розряді в установці, яка має додатковий екран в околі оброблюваної деталі, причому цей екран використовується для організації циркуляції газового середовища біля поверхні об'єкту азотування, для чого в ньому виконані отвори [1]. Недоліком вказаного способу є нерегламентована відстань між поверхнею деталі та внутрішньою поверхнею екрану, вузька функціональність використання пристрою, оскільки головним призначенням його є направлення потоку газу біля поверхні, що в принципі надзвичайно складно та малоймовірно, особливо з точки зору рівномірності по всій поверхні деталей, які ж до того як правило мають складну конфігурацію. При цьому ще більш важливим недоліком є те, що заявлений ефект ні в якому разі не дозволяє впливати безпосередньо на процес формування структури поверхневого модифікованого шару, що в принципі є основним стимулом практичного застосування технології. В той же час відомо, що в результаті азотування в тліючому розряді на поверхні виникають досить значні напруження стиску і їх кероване використання дозволило б створювати в поверхневому шарі сітку з ефектом армування певної потрібної за умовами експлуатації конфігурації. Поставлена задача розробки способу азотування в тліючому розряді з додатковим перфорованим екраном, який забезпечував би можливість створення на модифікованій поверхні сітки з ефектом армування деякої потрібної за умовами експлуатації конфігурації і, таким чином, керовано збільшував би конструктивну міцність оброблюваних деталей, вирішується за рахунок того, що додатковий екран розташовується від деталі на відстані порядку, але не менше ширини області катодного падіння, має отвори, які повторюють конфігурацію сітки, котра армує поверхню деталі. Суть запропонованої корисної моделі полягає в тому, що додатковий екран повинен бути орієнтований стосовно оброблюваної поверхні на незначній відстані, оскільки тільки в цьому випадку конфігурація розряду відповідатиме формі сітчастого рисунка модифікованого шару, який забезпечував би потрібний за умовами експлуатації ефект направленого поля напружень стиску. Цього ефекту можливо досягти тільки за умови, якщо розсіювання іонного потоку біля краю отворів буде незначним. Проте з іншої сторони відстань між екраном та поверхнею деталі не повинна бути меншою ширини області катодного падіння, бо в подібному випадку матиме місце ефект розряду з пустотілим катодом, що призведе до локального підвищення струму розряду, місцевого перегріву поверхні і, таким чином, недопустимих негативних наслідків обробки. Лінії майбутньої армуючої сітки імітуються на додатковому екрані пазами відповідної форми, причому відстань між краями пазу не повинна бути меншою ширини області катодного падіння знову ж таки з умови недопущення розряду з пустотілим катодом. В кутах сітки пази можуть не завжди змикатись (для забезпечення цілісності екрана), оскільки за рахунок того ж розсіювання іонного потоку біля краю отворів конфігурація сітки буде суцільною. Таким чином, запропонований спосіб азотування в тліючому розряді з додатковим перфорованим екраном забезпечує можливість керованого формування на поверхні азотованих деталей сітки з ефектом армування певної потрібної за умовами експлуатації конфігурації, чим підвищується конструктивна міцність оброблюваних деталей. Джерело інформації: 1. 5989363 США, МПК С23С 008/24. Nitriding process and nitriding furnace therefore: Пат. 5989363 США, МПК С23С 008/24/ J. Georges (Люксембург); (Plasma Metal SA). - № 061686; Заявл. 18.04.98; Опубл. 23.11.99.; НКП 148/222; 266/251; 266/252.-8 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб азотування в тліючому розряді з додатковим перфорованим екраном, який відрізняється тим, що додатковий екран розташовується від деталі на відстані порядку, але не менше ширини області катодного падіння, має отвори, які повторюють конфігурацію сітки, котра армує поверхню деталі. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
