Пристрій для транспортування і очистки коренебульбоплодів

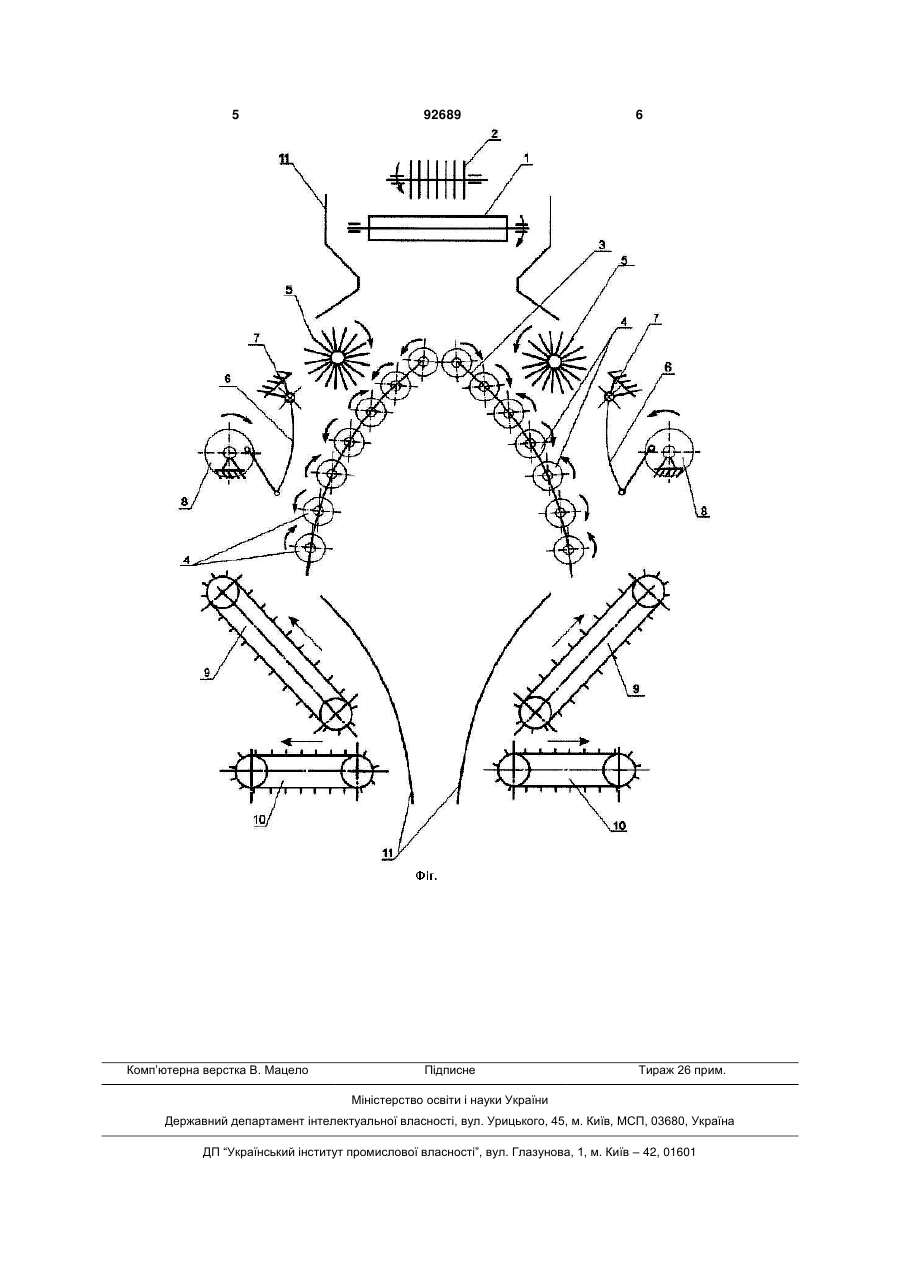

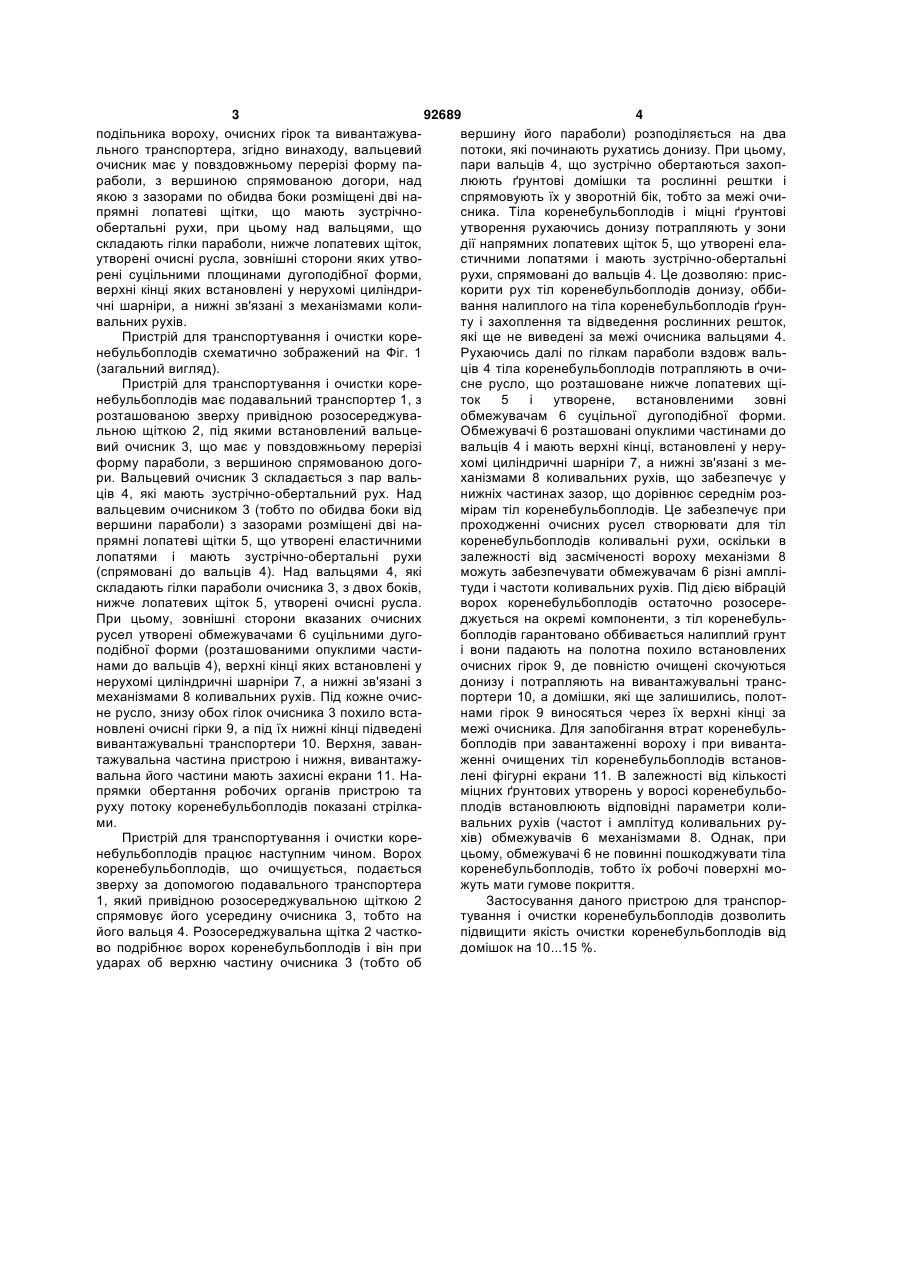

Пристрій для транспортування і очистки коренебульбоплодів, що має подавальний транспортер, вальцьовий очисний блок, що складається з пар вальців, які зустрічно обертаються, розподільник вороху та вивантажувальний транспортер, який відрізняється тим, що вальцьовий очисний блок має у повздовжньому перерізі форму параболи, з вершиною, спрямованою догори, над якою з зазорами по обидва боки розміщені дві напрямні лопатеві щітки, що мають зустрічно-обертальні рухи, при цьому над вальцями, що складають гілки вальцьового очисного блока в вигляді параболи, та нижче лопатевих щіток, утворені очисні русла, зовнішні сторони яких утворені обмежувачами, виконаними в вигляді суцільних площин дугоподібної форми, верхні кінці яких встановлені у циліндричні шарніри, а нижні зв'язані з механізмами коливальних рухів. Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування та очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Конструктивні особливості багатьох пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток полягають у тому, що вони включають, як правило, послідовно розміщені основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцевого очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками та т. ін. [див. книгу: Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М.: Машиностроение, 1972. - 400 с]. Найбільш близьким до запропонованого пристрою для транспортування і очистки коренебульбоплодів є пристрій суть якого знаходиться у [а.с. СРСР №1752240, А01D17/04, А01D27/04, опубл.07.08.1992р., бюл. №29 - прототип], який включає сепаруючий робочий орган, що складається з послідовно встановлених різних типів очисників, позаду яких встановлено поперечний прут ковий транспортер, над яким встановлені блоки очисних щіток з еластичними лопатями. Недоліками цього пристрою є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів який очищується переходить з одного очисного робочого органу на інший великою масою фактично не розосереджуючись і не відділяючись. Розосередити, а в подальшому відсепарувати велику масу вороху, що подається на очисний пристрій, не завжди вдається через обмежений час очистки. Значні складності при цьому полягають у відведенні різних за розмірами і формою рослинних решток. При очищенні дрібних за розмірами коренебульбоплодів має місце їх надмірне втрачання крізь сепаруючи зазори, а також на робочих органах, які примусово захоплюють і відводять ґрунтові та рослинні домішки. Винаходом поставлено завдання підвищити якість очистки коренебульбоплодів від домішок. Поставлене винаходом завдання досягається тим, що у пристрої для транспортування і очистки коренебульбоплодів, який складається з подавального транспортера, вальцевого очисного блоку, утвореного парами вальців, які зустрічно обертаються, привідних розосереджувальних щіток, роз (19) UA (11) 92689 (13) C2 (21) a200906259 (22) 16.06.2009 (24) 25.11.2010 (46) 25.11.2010, Бюл.№ 22, 2010 р. (72) БУЛГАКОВ ВОЛОДИМИР МИХАЙЛОВИЧ, БЕРЕЗОВИЙ МИКОЛА ГЕОРГІЙОВИЧ, ВЕСЕЛОВСЬКИ МАРІАН, PL, НОВАК ЯНУШ, PL, ГОЛОВАЧ ІВАН ВОЛОДИМИРОВИЧ, ЯРЕМЕНКО ВАДИМ ВОЛОДИМИРОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ (56) SU 1752240, 07.08.1992 UA 86110, 25.03.2009 UA 84976, 10.12.2008 UA 86117,25.03.2009 EP 1428421, 16.06.2004 GB 2247817, 13.09.1990 US 3654997, 11.04.1972 3 92689 4 подільника вороху, очисних гірок та вивантажувавершину його параболи) розподіляється на два льного транспортера, згідно винаходу, вальцевий потоки, які починають рухатись донизу. При цьому, очисник має у повздовжньому перерізі форму папари вальців 4, що зустрічно обертаються захопраболи, з вершиною спрямованою догори, над люють ґрунтові домішки та рослинні рештки і якою з зазорами по обидва боки розміщені дві наспрямовують їх у зворотній бік, тобто за межі очипрямні лопатеві щітки, що мають зустрічносника. Тіла коренебульбоплодів і міцні ґрунтові обертальні рухи, при цьому над вальцями, що утворення рухаючись донизу потрапляють у зони складають гілки параболи, нижче лопатевих щіток, дії напрямних лопатевих щіток 5, що утворені елаутворені очисні русла, зовнішні сторони яких утвостичними лопатями і мають зустрічно-обертальні рені суцільними площинами дугоподібної форми, рухи, спрямовані до вальців 4. Це дозволяю: присверхні кінці яких встановлені у нерухомі циліндрикорити рух тіл коренебульбоплодів донизу, оббичні шарніри, а нижні зв'язані з механізмами коливання налиплого на тіла коренебульбоплодів ґрунвальних рухів. ту і захоплення та відведення рослинних решток, Пристрій для транспортування і очистки кореякі ще не виведені за межі очисника вальцями 4. небульбоплодів схематично зображений на Фіг. 1 Рухаючись далі по гілкам параболи вздовж валь(загальний вигляд). ців 4 тіла коренебульбоплодів потрапляють в очиПристрій для транспортування і очистки коресне русло, що розташоване нижче лопатевих щінебульбоплодів має подавальний транспортер 1, з ток 5 і утворене, встановленими зовні розташованою зверху привідною розосереджуваобмежувачам 6 суцільної дугоподібної форми. льною щіткою 2, під якими встановлений вальцеОбмежувачі 6 розташовані опуклими частинами до вий очисник 3, що має у повздовжньому перерізі вальців 4 і мають верхні кінці, встановлені у неруформу параболи, з вершиною спрямованою догохомі циліндричні шарніри 7, а нижні зв'язані з мери. Вальцевий очисник 3 складається з пар вальханізмами 8 коливальних рухів, що забезпечує у ців 4, які мають зустрічно-обертальний рух. Над нижніх частинах зазор, що дорівнює середнім розвальцевим очисником 3 (тобто по обидва боки від мірам тіл коренебульбоплодів. Це забезпечує при вершини параболи) з зазорами розміщені дві напроходженні очисних русел створювати для тіл прямні лопатеві щітки 5, що утворені еластичними коренебульбоплодів коливальні рухи, оскільки в лопатями і мають зустрічно-обертальні рухи залежності від засміченості вороху механізми 8 (спрямовані до вальців 4). Над вальцями 4, які можуть забезпечувати обмежувачам 6 різні ампліскладають гілки параболи очисника 3, з двох боків, туди і частоти коливальних рухів. Під дією вібрацій нижче лопатевих щіток 5, утворені очисні русла. ворох коренебульбоплодів остаточно розосереПри цьому, зовнішні сторони вказаних очисних джується на окремі компоненти, з тіл коренебульрусел утворені обмежувачами 6 суцільними дугобоплодів гарантовано оббивається налиплий грунт подібної форми (розташованими опуклими частиі вони падають на полотна похило встановлених нами до вальців 4), верхні кінці яких встановлені у очисних гірок 9, де повністю очищені скочуються нерухомі циліндричні шарніри 7, а нижні зв'язані з донизу і потрапляють на вивантажувальні трансмеханізмами 8 коливальних рухів. Під кожне очиспортери 10, а домішки, які ще залишились, полотне русло, знизу обох гілок очисника 3 похило встанами гірок 9 виносяться через їх верхні кінці за новлені очисні гірки 9, а під їх нижні кінці підведені межі очисника. Для запобігання втрат коренебульвивантажувальні транспортери 10. Верхня, заванбоплодів при завантаженні вороху і при вивантатажувальна частина пристрою і нижня, вивантажуженні очищених тіл коренебульбоплодів встановвальна його частини мають захисні екрани 11. Налені фігурні екрани 11. В залежності від кількості прямки обертання робочих органів пристрою та міцних ґрунтових утворень у воросі коренебульборуху потоку коренебульбоплодів показані стрілкаплодів встановлюють відповідні параметри колими. вальних рухів (частот і амплітуд коливальних руПристрій для транспортування і очистки корехів) обмежувачів 6 механізмами 8. Однак, при небульбоплодів працює наступним чином. Ворох цьому, обмежувачі 6 не повинні пошкоджувати тіла коренебульбоплодів, що очищується, подається коренебульбоплодів, тобто їх робочі поверхні мозверху за допомогою подавального транспортера жуть мати гумове покриття. 1, який привідною розосереджувальною щіткою 2 Застосування даного пристрою для транспорспрямовує його усередину очисника 3, тобто на тування і очистки коренебульбоплодів дозволить його вальця 4. Розосереджувальна щітка 2 часткопідвищити якість очистки коренебульбоплодів від во подрібнює ворох коренебульбоплодів і він при домішок на 10...15 %. ударах об верхню частину очисника 3 (тобто об 5 Комп’ютерна верстка В. Мацело 92689 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
