Бомбовий калориметр

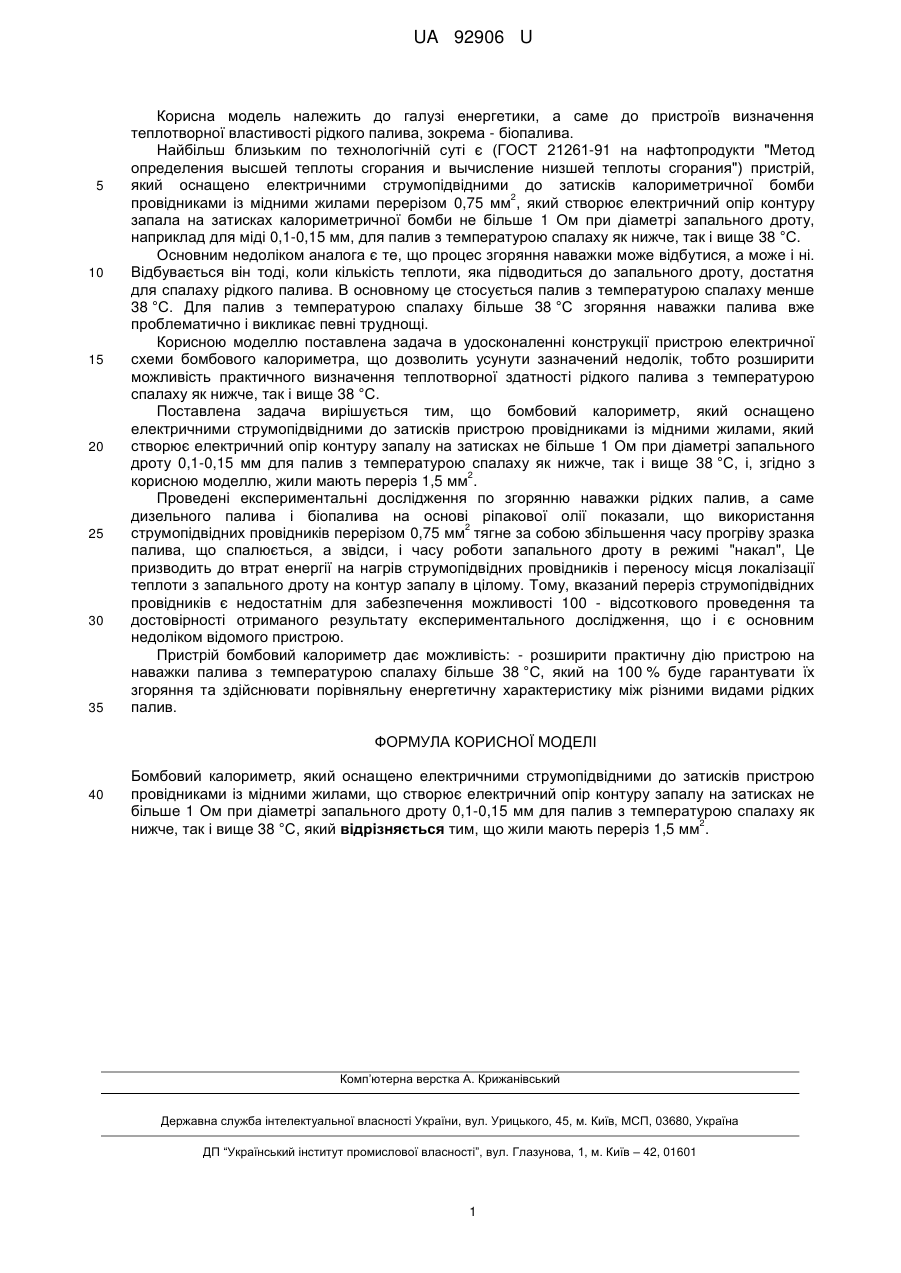

Реферат: UA 92906 U UA 92906 U 5 10 15 20 25 30 35 Корисна модель належить до галузі енергетики, а саме до пристроїв визначення теплотворної властивості рідкого палива, зокрема - біопалива. Найбільш близьким по технологічній суті є (ГОСТ 21261-91 на нафтопродукти "Метод определения высшей теплоты сгорания и вычисление низшей теплоты сгорания") пристрій, який оснащено електричними струмопідвідними до затисків калориметричної бомби 2 провідниками із мідними жилами перерізом 0,75 мм , який створює електричний опір контуру запала на затисках калориметричної бомби не більше 1 Ом при діаметрі запального дроту, наприклад для міді 0,1-0,15 мм, для палив з температурою спалаху як нижче, так і вище 38 °C. Основним недоліком аналога є те, що процес згоряння наважки може відбутися, а може і ні. Відбувається він тоді, коли кількість теплоти, яка підводиться до запального дроту, достатня для спалаху рідкого палива. В основному це стосується палив з температурою спалаху менше 38 °C. Для палив з температурою спалаху більше 38 °C згоряння наважки палива вже проблематично і викликає певні труднощі. Корисною моделлю поставлена задача в удосконаленні конструкції пристрою електричної схеми бомбового калориметра, що дозволить усунути зазначений недолік, тобто розширити можливість практичного визначення теплотворної здатності рідкого палива з температурою спалаху як нижче, так і вище 38 °C. Поставлена задача вирішується тим, що бомбовий калориметр, який оснащено електричними струмопідвідними до затисків пристрою провідниками із мідними жилами, який створює електричний опір контуру запалу на затисках не більше 1 Ом при діаметрі запального дроту 0,1-0,15 мм для палив з температурою спалаху як нижче, так і вище 38 °C, і, згідно з 2 корисною моделлю, жили мають переріз 1,5 мм . Проведені експериментальні дослідження по згорянню наважки рідких палив, а саме дизельного палива і біопалива на основі ріпакової олії показали, що використання 2 струмопідвідних провідників перерізом 0,75 мм тягне за собою збільшення часу прогріву зразка палива, що спалюється, а звідси, і часу роботи запального дроту в режимі "накал", Це призводить до втрат енергії на нагрів струмопідвідних провідників і переносу місця локалізації теплоти з запального дроту на контур запалу в цілому. Тому, вказаний переріз струмопідвідних провідників є недостатнім для забезпечення можливості 100 - відсоткового проведення та достовірності отриманого результату експериментального дослідження, що і є основним недоліком відомого пристрою. Пристрій бомбовий калориметр дає можливість: - розширити практичну дію пристрою на наважки палива з температурою спалаху більше 38 °C, який на 100 % буде гарантувати їх згоряння та здійснювати порівняльну енергетичну характеристику між різними видами рідких палив. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Бомбовий калориметр, який оснащено електричними струмопідвідними до затисків пристрою провідниками із мідними жилами, що створює електричний опір контуру запалу на затисках не більше 1 Ом при діаметрі запального дроту 0,1-0,15 мм для палив з температурою спалаху як 2 нижче, так і вище 38 °С, який відрізняється тим, що жили мають переріз 1,5 мм . Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
